Типы и формы рельефа местности

Рельеф — совокупность неровностей суши, дна океанов и морей, разнообразных по очертаниям, размерам, происхождению, возрасту и истории развития. Слагается из положительных (выпуклых) и отрицательных (вогнутых) форм. Основными формамирельефа являются: гора, котловина, хребет, лощина и седловина.

Кроме перечисленных форм рельеф имеет детали. К деталям рельефа относятся: овраги, промоины, курганы, насыпи, выемки, уступы, каменоломни и т. д. Все разновидности форм и деталей рельефа состоят из элементов. Основными элементами рельефа являются: основание (подошва), склон (скат), вершина (дно), высота (глубина), крутизна и направление ската, линии водораздела и водосбора (тальвег).

В военном деле под местностью понимают участок земной поверхности, на котором предстоит вести боевые действия. Неровности земной поверхности называются рельефом местности, а все расположенные на ней объекты, созданные природой или трудом человека (реки, населенные пункты, дороги и т. п.) — местными предметами.

Рельеф и местные предметы являются основными топографическими элементами местности, влияющими на организацию и ведение боя, применение боевой техники в бою, условия наблюдения, ведения огня, ориентирования, маскировки и проходимость, т. е. определяющими ее тактические свойства.

Топографическая карта является точным отображением всех наиболее важных в тактическом отношении элементов местности, нанесенных во взаимно точном расположении относительно друг друга. Она дает возможность изучить любую территорию в относительно короткий срок. Предварительное изучение местности и принятие решения для выполнения подразделением (частью, соединением) той или иной боевой задачи обычно производят по карте, а затем уже уточняют на местности.

Местность, оказывая влияние на боевые действия, в одном случае может способствовать успеху войск, а в другом оказывать отрицательное воздействие. Боевая практика убедительно показывает, что одна и та же местность может больше преимуществ дать тому, кто лучше ее изучит и более умело использует.

По характеру рельефа местность делится на равнинную, холмистую и горную.

Равнинная местность характеризуется небольшими (до 25 м) относительными превышениями и сравнительно малой (до 2°) крутизной скатов. Абсолютные высоты обычно небольшие (до 300 м).

Тактические свойства равнинной местности зависят главным образом от почвенно-растительного покрова и от степени пересеченности. Глинистые, суглинистые, супесчаные, торфяные грунты ее допускают беспрепятственное движение боевой техники в сухую погоду и значительно затрудняют движение в период дождей, весенней и осенней распутицы. Она может быть изрезана руслами рек, оврагами и балками, иметь много озер и болот, значительно ограничивающих возможности маневра войск и снижающих темпы наступления.

Холмистая местность характеризуется волнистым характером земной поверхности, образующей неровности (холмы) с абсолютными высотами до 500 м, относительными превышениями 25 — 200 м и преобладающей крутизной 2-3° (рис. 3, 4). Холмы обычно сложены твердыми породами, вершины и склоны их покрыты толстым слоем рыхлых пород. Понижения между холмами представляют собой широкие, ровные или замкнутые котловины.

Холмистая местность обеспечивает скрытое от наземного наблюдения противника передвижение и развертывание войск, облегчает выбор мест для огневых позиций ракетных войск и артиллерии, обеспечивает хорошие условия для сосредоточения войск и боевой техники. В целом она благоприятна как для наступления, так и для обороны.

Горная местность представляет собой участки земной поверхности, значительно приподнятые над окружающей местностью (имеющей абсолютные высоты 500 м и более). Она отличатся сложным и разнообразным рельефом, специфическими природными условиями. Основные формы рельефа — горы и горные хребты с крутыми скатами, часто переходящими в скалы и скалистые обрывы, а также лощины и ущелья, расположенные между горными хребтами. Горная местность характеризуется резкой пересеченностью рельефа, наличием труднодоступных участков, редкой сетью дорог, ограниченным количеством населенных пунктов, бурным течением рек с резкими колебаниями уровня воды, разнообразием климатических условий, преобладанием каменистых грунтов.

Боевые действия в горной местности рассматриваются, как действия в особых условиях. Войскам часто приходится использовать горные проходы, затрудняется наблюдение и ведение огня, ориентирование и целеуказание, в то же время она способствует скрытности расположения и передвижения войск, облегчает устройство засад и инженерных заграждений, организацию маскировки.

Определение на карте абсолютных высот и относительных превышений точек местности

Профиль — чертеж, изображающий разрез местности вертикальной плоскостью.

Для большей выразительности рельефа местности вертикальный масштаб профиля принимается в 10 или более раз крупнее горизонтального.

В связи с этим профиль, передавая взаимное превышение точек, искажает (увеличивает) крутизну скатов.

Для построения профиля нужно:

  • прочертить на карте профильную линию (маршрут движения), приложить к ней лист разграфленной (миллиметровой) бумаги, перенести на ее край короткими черточками места горизонталей, точки перегиба скатов и местные предметы, которые сечет профильная линия, и подписать их высоты;
  • подписать на листе разграфленной бумаги у горизонтальных линий высоты, соответствующие высотам горизонталей на карте, приняв условно промежутки между этими линиями за высоту сечения (установить вертикальный масштаб);
  • от всех черточек, обозначающих места пересечения профильной линии с отметками высот горизонталей, точек перегиба скатов и местных предметов, опустить перпендикуляры до пересечения их с соответствующими по отметкам параллельными линиями и отметить полученные точки пересечения;
  • соединить точки пересечения плавной кривой, которая и изобразит профиль местности (подъемы и спуски на маршруте движения).

Ознакомление с картой и подготовка ее к работе.

При ознакомлении с картой по сведениям, помещенным в зарамочном оформлении, определяют масштаб, высоту сечения рельефа и время создания карты. Данные о масштабе и высоте сечения рельефа позволят установить степень подробности изображения на данной карте местных предметов, форм и деталей рельефа. Зная величину масштаба, можно быстрее определять размеры местных предметов или удаление их друг от друга. Сведения о времени создания карты дадут возможность предварительно определить соответствие содержания карты действительному состоянию местности. Затем читают и по возможности запоминают величины склонения магнитной стрелки, поправки направления. Зная на память поправку направления, можно быстрее делать перевод дирекционных углов в магнитные азимуты или ориентировать карту на местности по линии километровой сетки.

Последовательность осмотра местности.

Разведка местности и местных предметов осуществляется наблюдением с боевых машин в движении или с места и осмотром. Для непосредственного осмотра закрытых участков, подозрительных мест, местных предметов, препятствий, заграждений, отдельных объектов назначаются пешие дозорные. Обычно дозорные действуют парами (парные дозорные), но могут назначаться и три-четыре человека. Один из дозорных назначается старшим. На открытой среднепересеченной местности дозорные передвижутся один за другим на расстоянии 8–10 шагов (ночью 3–5 шагов), при этом старший дозорный находится сзади в готовности прийти на помощь дозорным. Движение осуществляется скрытно, от одного намеченного для наблюдения пункта к другому. Пункты выбираются с хорошим обзором местности и необходимыми условиями для маскировки. Достигнув намеченного места, дозорные тщательно осматривают его и окружающую местность. Не обнаружив противника, старший дозорный подает сигнал «Путь свободен». После подачи сигнала дозорные выдвижутся к следующему пункту или ожидают подхода ядра (действуют по указаниям командира). Дозорное отделение (ядро дозора) располагается скрытно, постоянно наблюдает за дозорными в готовности прикрыть их огнем.

При наблюдении места дозорные располагаются лежа – у пригорка, дерева, за зданием, в кустарнике. Наблюдение следует вести сбоку с теневой стороны укрытия (местного предмета), не поднимая высоко головы. При наблюдении из канавы, оврага нужно стремиться, чтобы их край, обращенный к противнику, был ниже края, расположенного за спиной. Нельзя выглядывать из-за забора (изгороди), лучше отыскать для наблюдения щель. Из окна следует наблюдать сбоку из глубины комнаты

Дозорные должны сноровисто, быстро и осторожно разведывать любой местный предмет или укрытие (строения, группу деревьев, кустарников, овраг, высоту и т

д.), обращая особое внимание на разведывательные признаки, по которым можно обнаружить противника и его следы. Выявить противника дозорные могут не только наблюдением, но и подслушиванием

Осмотр местности и местных предметов следует начинать с предельной дальности с помощью бинокля (прибора наблюдения), а ближе 400 м – невооруженным глазом. Установив отсутствие подозрительных признаков, дозорные приступают к непосредственному осмотру. Обо всем замеченном они немедленно докладывают (подают условный сигнал) командиру разведывательного органа.

Основные термины

Высота сечения рельефа определяется как расстояние между соседними плоскостями, образующими горизонтали (разность уровней смежных плоскостей). Исходя из отображения этих линий определяется следующий термин, описывающий особенности поверхности местности — заложение. Оно определяется как расстояние между нанесенными на схему смежными горизонталями.

Определить направление ската в заложении можно, представив перпендикуляр к горизонтали, которая лежит в его основании. Величина наклона (угол ската) обратно пропорциональна заложению. Здесь скат является гипотенузой прямоугольного треугольника, катеты которого равны заложению и высоте сечения. Соответственно скат всегда больше, чем заложение.

На картах одинакового масштаба принято отображать одинаковую величину сечения. При увеличении масштаба она растет, а угол ската уменьшается. Для карт равнин и предгорий этот показатель вдвое меньше, чем для горной местности (см. таблицу 1).

Таблица 1. Величина высоты сечения в зависимости от масштаба карты.

масштаб высота сечения, м
на равнине, в предгорье в горах
1:10000 2,5 5
1:25000 5 10
1:50000 10 20
1:10000 20 40

Если карта (план) составлена по материалам более крупномасштабной съемки, высота сечения принимается в соответствии с данными исходных материалов.

На планах, предназначенных для инженерно-гидрологических работ, высоту сечения рельефа дна закладывают аналогично показателю для суши на карте аналогичного масштаба.

Если же необходима карта с подробным и специальным промером, ее составляют исходя из таких величин:

  • 0,5 метров для глубин до 10 метров (обычный промер);
  • 0,5 метров для глубин до 5 метров (рекогносцировочный и облегченный промеры);
  • 1 метр для глубин свыше 5 метров (рекогносцировочный и облегченный промеры).

При составлении карт местности с очень крутыми склонами высота сечения может быть увеличена. Это делается, чтобы изображение не засорялось слишком большим количеством линий, расположенных близко друг к другу.

Передать форму рельефа, используя только горизонтали, не всегда возможно. Для отображения особенностей местности могут использоваться дополнительные схемы, отображающие перегибы, скаты, седловины и прочие особенности земной поверхности в разрезе.

Градусная сеть

На глобусе и всех географических картах есть сетка из тонких линий, получившая название градусная сеть. Каково же понятие и значение градусной сети?

Градусная сеть Земли состоит из условных линий, пересекающихся друг с другом. Линии эти крайне необходимы для нахождения объектов.

Мы уже знакомы с двумя точками – Северным и Южным полюсом. На равнозначном расстоянии от полюсов проведена линия градусной сети в виде окружности – экватор. Параллельно этой окружности проходят линии, получившие название параллели. Протягиваются они с запада на восток. Через полюса проведены окружности, пересекающие параллели, получившие название меридианы и составляющие градусную сеть. Протяженность меридианов определяется с севера на юг.

Градусная сеть на глобусе Источник

Зная направление протяженности линий градусной сети, можем определить по сторонам горизонта, где находится участок на карте.

Длина параллелей по градусной сети может различаться. Длина по градусной сети меридианов везде одинаковая. В результате главной линией градусной сети считается нулевой или начальный меридиан. Эта главная линия градусной сети простирается по пригороду Лондона и ее легко найти на карте. Этот меридиан разбивает планету на 2 полушария: Западное и Восточное.

Важнейшие линии градусной сети изображены в виде окружности на карте. Поэтому длина параллелей и меридианов по градусной сети измеряется в километрах и градусах. Чтобы понять принцип определения расстояния в градусах, давайте разберемся, как устроена градусная сеть.

Возьмем любую окружность и разделим на 360 частей.

Точки деления соединим с центром окружности, в результате круг будет разбит на 360 углов. Каждый угол будет равен 1. На рисунке каждый угол равен 10, если бы мы провели через 1, то они бы слились друг с другом. Градусную сеть на карте обозначают так же, через определенное число градусов. Чаще всего линии проведены через 10. Очень хорошо видно градусную сеть на контурной карте.

Контурная карта

Отсчет градусов по параллелям ведется от экватора, а по меридианам от начального или Гринвичского меридиана. На градусной сети экватор и начальный меридиан имеют обозначение 0.

По градусной сети карты можно определять расстояние между объектами в градусах и километрах. Рассмотрим на примере.

1) Выявим географические координаты: долгота самой западной точки на параллели 10° с.ш будет соответствовать 15° з.д.; долгота самой восточной точки на этой же параллели будет 52° в.д.

2) Рассчитаем протяженность материка в градусах по 10°с.ш., для этого найдем сумму полученных градусов 15° + 52° = 67°

3) Определим протяженность в километрах по 10° с.ш. Нам необходимо узнать длину параллели. Однако все параллели различны по длине. Можно воспользоваться таблицей, приведенной ниже для ее определения.

В таблице находим длину параллели 10, она составляет 109,6 км. Умножаем ее на выявленные градусы

109,6км • 67 = 7014 км

Получаем длину материка с запада на восток в километрах.

  • Выявим географические координаты: широта северной точки на этом меридиане будет равна 32° с.ш., а южной — 37° ю.ш.
  • Рассчитаем протяженность в градусах по 20° в.д., для этого сложим выявленные данные 32° + 37° = 69°
  • Найдем протяженность в километрах по 20° в.д. Для этого длину 1° меридиана умножаем на полученные градусы

111,3 км • 69 = 7659 км

Величина 1° по меридиану всегда соответствует 111,3 км, так как все меридианы равны друг другу.

По градусной сети можно найти расположение любого участка на планете, их называют географические координаты.

Слайд 13Занятие №2. Подготовка карты к работе, измерения по карте, определение координат

и целеуказание.

Системы полярных и биполярных координат являются местными системами. Они применяются для определения положения одних точек относительно других на сравнительно небольших участках местности, например, при целеуказании, засечке ориентиров и целей, составлении схем местности и др. Эти системы могут быть связаны с системами прямоугольных и географических координат.

Система полярных координат состоит из точки О, называемой полюсом и начального направления ОР- полярной оси. Положение любой точки на земной поверхности в этой система координат определяется углом направления на нее относительно полярной оси и расстоянием от полюса до точки.

Система плоских биполярных (двухполюсных) координат состоит из двух полюсов А и В и общей оси АВ, называемой базисом или базой засечки. Положение любой точки М относительно двух данных на карте (местности) точек А и В определяется координатами, которые измеряются на карте или на местности.

Особенности изображения рельефа на мелкомасштабных картах

На картах масштаба $1:500 \ 000$ и $1:1 \ 000 \ 000$ рельеф также изображается с помощью горизонталей и условных знаков. Однако в отличие от более крупных масштабов изображение носит более обобщенный характер. Показывают его общие черты – структуру, степень расчлененности и основные формы. Основной сечение горизонталей для равнинных районов составляет $50$ м, горных – $100$ м. Кроме того, на картах масштаба $1:1 \ 000 \ 000$ для районов на высоте более $1000$ м над уровнем моря используется высота сечения $200$ м.

Условные знаки объектов рельефа показываются в том объеме, насколько они необходимы для характеристики или ориентирования на местности. При этом используются уменьшенные варианты стандартных знаков.

Кроме того, горный рельеф на мелкомасштабных картах показывается дополнительно послойной окраской по ступеням высот и отмывкой. Послойная окраска выполняется оранжевой краской различных тонов с набором интенсивности по мере увеличения высоты. Тон краски может изменяться через $400$, $600$ или $1000$ м исходя из абсолютной отметки высот изображаемой местности. используемая шкала наносится также как и сечение горизонталей под рамкой карты с южной стороны.

Отмывка представляет собой добавление теней на изображения склонов основных форм горного рельефа, что способствует более объемному восприятию рельефа. Причем тон отмывки также указывает на крутизну и высоту склоны. С помощью отмывки наглядно изображаются горные хребты, каньоны, долины.

Требуется вычитка, рецензия учебной работы? Задай вопрос преподавателю и получи ответ через 15 минут! Задать вопрос

Маршрутная (контурная) съёмка

Проводится вдоль линии дороги, реки, кромки леса, по берегу озера и других более или менее прямоугольных участков. Путь делят на точки, между которыми измеряют расстояния, а из каждой точки производят определение азимутов и расчет расстояний до опорных объектов. При этом съёмка производится смешанным способом. Порядок:

  1. в каждой точке ориентируют планшет на север;
  2. путём полярной съёмки или способом перпендикуляров наносят основные объекты на план, затем проводят линию к следующей точке;
  3. измеряют расстояние между точками и откладывают его в масштабе на план;
  4. проводят съёмку из второй точки.

ПОРЯДОК СОСТАВЛЕНИЯ СХЕМЫ МЕСТНОСТИ

Общими требованиями предъявляемыми к схемам местности и графическим боевым документам являются:

— своевременность составления и доставка документа по назначению;

— точность нанесения данных обстановки;

— краткость, ясность и достоверность содержания;

— наглядность оформления.

На схему местности наносится:

· Место наблюдателя (НП). Наносится тактическими знаками с сектором наблюдения.

· Ориентиры. На схеме изображаются рисунками внешне сходным с теми предметами местности, которые имеют значение того или иного ориентира, а остальные местные предметы могут наноситься топографическими знаками. Ориентиры назначаются справа налево, от ближних к дальним (от себя в глубину или к противнику).

· Полоса (сектор) наблюдения. Границы сектора или полосы наблюдения должны быть привязаны к местным предметам на местности ярко выраженными ориентирами (Например……..).

· Зоны наблюдения.

— ближняя зона глубиной до 400 м- включает участок местности в пределах видимости невооруженным глазом мелких предметов, объектов и целей;

— средняя зонаглубиной до 800 м- намечается в пределах видимости выделяющихся местных предметов;

— дальняя зонаглубиной от 800 м до предела видимости- охватывает все остальное пространство до пределов видимости с помощью оптических приборов.

Границы зон устанавливаются по хорошо видимым ориентирам или местным предметам.

· Поля невидимости.Поля невидимости покрывают на схеме штрихами в различных направлениях. Границы полей невидимости и штриховку наносят на схему простым карандашом тонкими линиями, не затемняя топографические элементы и тактическую обстановку.

· Характерные особенности рельефа и некоторые наиболее важные местные предметы.

Наносятся условными обозначениями и топографическими знаками.

Порядок составления схемы местности.

1. Подписать выбранный лист вверху «Схема местности», а внизу- «Наблюдатель, воинское звание, фамилия».

2. Начертить тактический знак НП с принадлежностью в средней части в нижней половине листа. Прочертите через него стрелкой направление «север- юг».

3. Нанести полосу (сектор наблюдения).

4. Определить на местности назначенные командиром группы (старшим НП) ориентиры. Помни! Основной ориентир- это наиболее удаленный от наблюдателя (НП) местный предмет в пределах видимости.

5. Определить расстояние и магнитный азимут до основного ориентира.

6. По магнитному азимуту начертить на схеме основной ориентир в верхней части листа. Ориентиры подписываются так: Ор. 1 развалины

600 м 75°

7. Определить масштаб схемы местности: измеренное расстояние до основного ориентира в метрах разделить на расстояние от НП до основного ориентира на схеме местности в сантиметрах.

8. Измерить магнитные азимуты и расстояние до остальных ориентиров.

9. Нанести на схему зоны наблюдения.

10. Нанести поля невидимости.

11. Нанести на схему характерные особенности рельефа и некоторые наиболее важные местные предметы.

Вариант докладов о результатах наблюдения.

Наблюдателя:

«Ор.1 влево 200, дальше 50 танк в окопе произвел выстрел»

«На южной опушке рощи «Горелой» появилась кочка. Перед ней срублены ранее стоявшие две березы»

Старшего наблюдательного поста:

«За период с 12.30 по 20.30 изменений в деятельности противника не произошло. Обнаружено: ор.3 влево 200, дальше 50 танк в окопе»

Что такое план местности и условные знаки

Чертеж небольшого участка, выполненный в масштабе, получил название плана. Для того, чтобы разобраться, как составить план местности, нужно познакомиться с понятием «масштаб».

Масштаб – величина, показывающая, во сколько раз уменьшено действительное расстояние. Масштабом пользуются при изображении земной поверхности.

Наличие масштаба считается главным отличием от обычного рисунка. Также участок показан как бы сверху и с помощью условных обозначений. Ниже перечислены условные знаки для изображения объектов. Цветная картинка представляет вид местности, а черно-белая – это условное обозначение.

Условные знаки Источник

Зная обозначения легко понять, что находится на данном месте: шоссе или полевая дорога, овраг или река, лиственный или смешанный лес. На плане обязательно указываются стороны горизонта в виде стрелки: С – северное, Ю – южное. Это позволяет ориентироваться, находить взаимное расположение предметов по сторонам горизонта.

Часто в жизни бывает необходимо прочитать план местности или составить его описание. Потренироваться в чтении плана можно используя рисунок ниже

Обратите внимание на стороны горизонта и условные обозначения

По данному описанию можно не только совершать воображаемый поход, но и можно самостоятельно осуществить составление плана местности.

Как составить простейший план какого-либо участка местности, если нет его описания? В таких случаях пользуются несколькими способами. Сходство их в том, что вы должны обязательно находиться на том участке, где будете составлять план. Познакомимся с основными съемками местности.

  1. Глазомерная съемка может быть освоена любым человеком, так как установление расстояния между предметами производится на глаз. Для этого понадобятся инструменты: планшет, лист бумаги, компас, карандаш, ластик. На бумаге указываем стороны горизонта, предварительно определенные по компасу, и определяем масштаб. Объекты, находящиеся в пределах нашей видимости, вычерчиваем на план условными знаками.
  1. Составление плана местности методом маршрутной съемки наиболее простое. Необходимо выбрать маршрут, по которому будем двигаться. Для того, чтобы составить план местности методом маршрутной съемки мы проходим по маршруту и отмечаем объекты, встреченные по пути. Отмечаем их условными обозначениями на листе, обязательно указываем стороны горизонта.
  1. Полярная съемка считается еще одним способом составления плана местности. Для этого выбирается точка на местности, из которой хорошо видны все объекты. Из данной точки или полюса, производят составление плана. Отмечают стороны горизонта на бумаге, определяют масштаб. Затем кладут линейку и вычерчивают направления на объекты, которые потом измеряют шагами. Измеренные расстояния отмечаются на бумаге.

Легенда топографической карты

Как было написано в начале топографическая карта (собственно, как и любая другая карта) содержит условные знаки.Легенда — это список или таблица условных обозначений на карте с разъяснением их значения. Легенда помещается на свободном пространстве (например, в углах), чтобы не скрывать нужные объекты на карте. В атласах может размещаться на отдельных страницах. Обозначения на легендах карт собраны в группы.

  • Площадные. Предназначены для, того, чтобы определять макрообъекты: луга, озера, реки. С помощью площадных знаков картографическое изображение не только определяет расположение объекта, но и помогает представить его реальные размеры. Правила нанесения предусматривают частичную или полную штриховку тела фигуры.
  • Точечные. Это объекты минимальной величины, которые невозможно полностью отобразить на карте из-за масштаба: указатели на дорогах, отдельно стоящие столбы, колодцы, памятники.
  • Линейные. Символы, которые обозначают дороги, их протяженность, линии границ промышленных сооружений.

Топографические условные знаки (легенда карты) приведены в отдельной статье.

4. Общие правила чтения топографических карт.

Читать картуОзнакомление с картойОбщие правила и последовательность изучения местности по карте.особенностей рельефа и местных предметовнаселенных пунктовдорожной сетиразвития дорожной сети и качество дороггидрографиюпочвенно-растительного покроварельефа организации и ведении разведки наблюдениемМасштабы карт.Измерение по карте прямых и извилистых линий.Масштабы карт.Масштаб карты

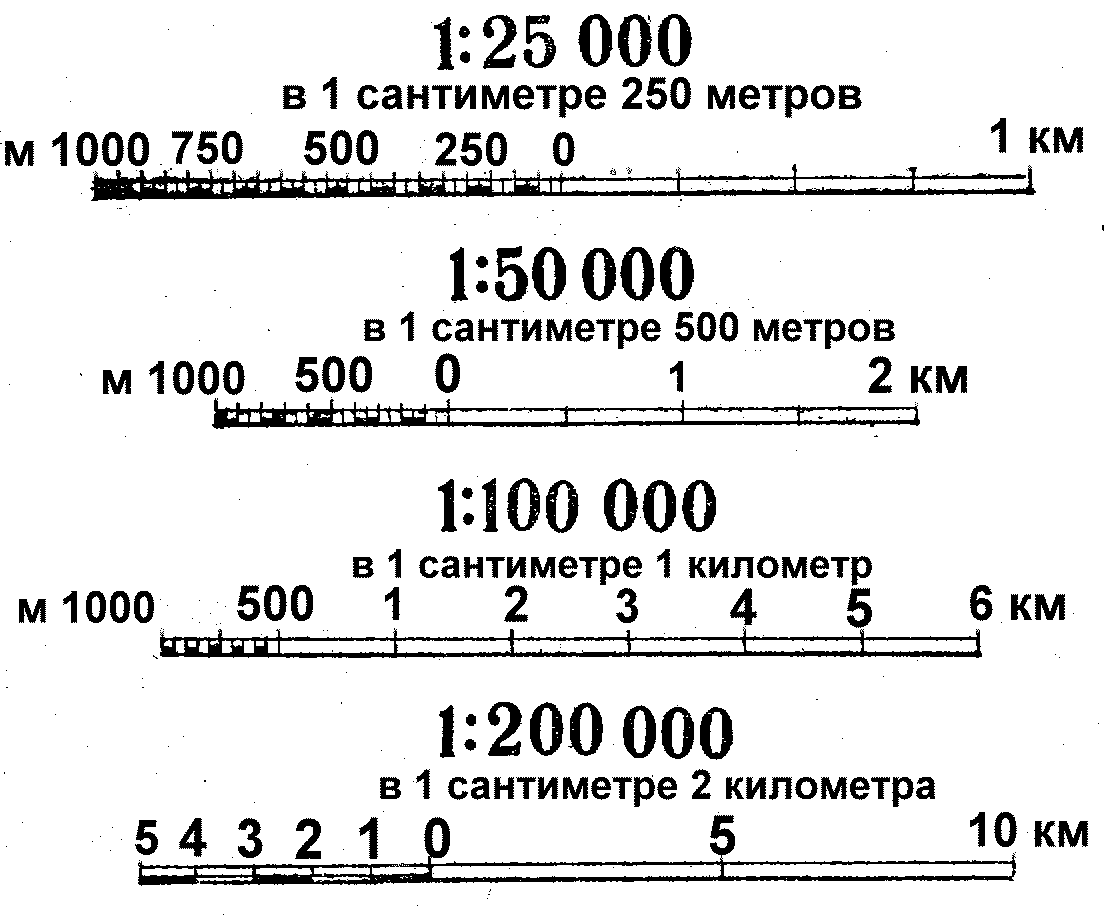

Рис. 1. Оформление численного и линейного масштабов на топографических картах и планах городов Масштаб указывается под нижней стороной рамки карты в цифровом выражении (численный масштаб) и в виде прямой линии (линейный масштаб), на отрезках которой подписаны соответствующие им расстояния на местности (рис. 1). Здесь же указывается и величина масштаба — расстояние в метрах (или километрах) на местности, соответствующее одному сантиметру на карте.Полезно запомнить правило: если в правой части отношения зачеркнуть два последних нуля, то оставшееся число покажет, сколько метров на местности соответствует 1 см на карте, т. е. величину масштаба.При сравнении нескольких масштабов более крупным будет тот, у которого число в правой части отношения меньше. Допустим, что на один и тот же участок местности имеются карты масштабов 1:25000, 1:50000 и 1:100000. Из них масштаб 1:25000 будет самым крупным, а масштаб 1:100 000-самым мелким.

крупномасштабные, среднемасштабные и мелкомасштабные.

Масштаб карты Наименование карты Классификация карт
по масштабам по основному назначению
1:10 000 (в 1 см 100 м) десятитысячная крупномасштабные тактические
1:25 000 (в 1 см 250 м) двадцатипятитысячная
1:50 000 (в 1 см 500 м) пятитысячная
1:100 000 ( в 1 см 1 км) стотысячная среднемасштабные
1:200 000 (в 1 см 2 км) двухсоттысячная оперативные
1:500 000 (в 1 см 5 км) пятисоттысячная мелкомасштабные
1:1 000 000 ( в 1 см 10 км) миллионная

Измерение по карте прямых и извилистых линий.

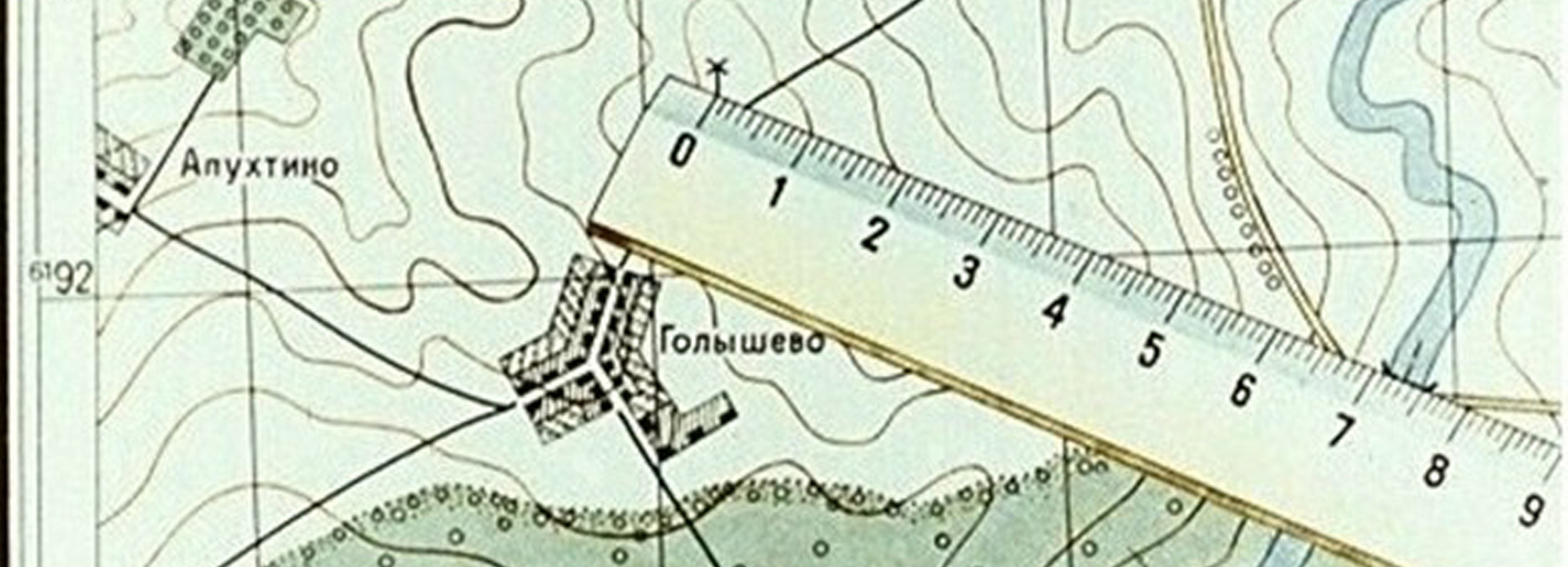

Рис. 2. Определить по карте расстояние между точками местности с помощью линейки.
Рис. 3. Измерение на карте расстояний циркулем-измерителем по линейному масштабу Рис. 4. Измерение на карте расстояний циркулем-измерителем по извилистым линиям

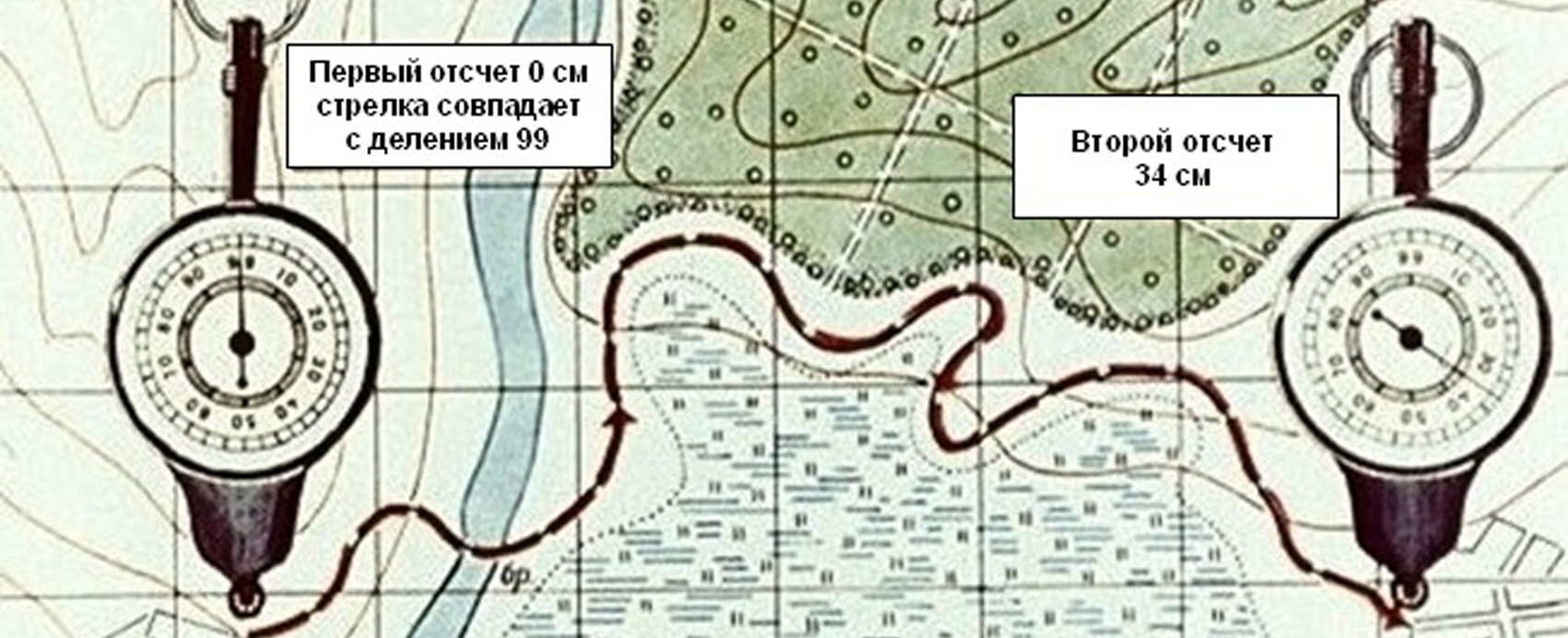

Рис. 5. Измерения расстояния курвиметром

Точность измерения расстояний по карте. Поправки на расстояние за наклон и извилистость линий.Точность определения расстояний по карте

Рис. 6. Проекция длины ската на плоскость (карту) При определении длины маршрута по карте следует учитывать, что расстояния по дорогам, измеренные на карте с помощью циркуля или курвиметра, в большинстве случаев получаются короче действительных расстояний.Это объясняется не только наличием спусков и подъемов на дорогах, но и некоторым обобщением извилин дорог на картах.Поэтому получаемый по карте результат измерения длины маршрута следует с учетом характера местности и масштаба карты умножить на коэффициент, указанный в таблице.
Характер местности Коэффициент увеличения длины маршрута, измеренного по карте масштаба
1: 50000 1: 100000 1: 200000
Горная (сильнопересеченная) 1,15 1,20 1,25
Холмистая (среднепересеченная) 1,05 1,10 1,15
Равнинная (слабопересеченная) 1,00 1,00 1,05
    1. Простейшие способы измерения площадей по карте.

222палеткой

2. Система условных обозначений на картах. Масштабные, внемасштабные и пояснительные условные знаки.

Условные знакикрупнее масштаб картыУсловные знаки местных предметов делятся на три основные группы:

  • масштабный;
  • внемасштабные;
  • пояснительные.

Масштабными (или контурными)Внемасштабными (точечными)Внемасштабные условные знаки можно разделить на 4 группы в зависимости от положения главной точки:

  • знаки, имеющие центр симметрии, (кружок, квадрат, прямоугольник, звездочка и т.д.); главная точка совпадает с центром симметрии;
  • знаки, имеющие широкое основание, главная точка — в середине основания;
  • знаки, имеющие основание в виде прямого угла; главная точка — в вершине утла;
  • знаки, представляющие сочетание нескольких фигур; главная точка — в центре симметрия нижней фигуры.

Геометрический центр фи

Рис. 1. 1 – пункты геодезической сети; 2 – точки съемочной сети, закрепленные на местности центрами; 3 – астрономические пункты; 4 – церкви; 5 – заводы, фабрики и мельницы без труб; 6 – электростанции; 7 – водяные мельницы и лесопилки; 8 – склады горючего и газгольдеры; 9 – шахты и штольни действующие; 10 – нефтяные и газовые скважины без вышек.

Середина осно

Рис. 2. 1 — заводские и фабричные трубы; 2 – терриконы; 3 – телеграфные и радиотелеграфные конторы и отделения, телефонные станции; 4 – метеорологические станции; 5 – семафоры и светофоры; 6 – памятники, монументы, братские могилы, туры и каменные столбы высотой более 1 м; 7 – буддийские монастыри; 8 – отдельно лежащие камни.
Рис. 3. 1 – ветряные двигатели; 2 – бензоколонки и заправочные станции4 3 – ветряные мельницы; 4 – постоянные знаки речной сигнализации; 5 – отдельно стоящие лиственные деревья; 6 — отдельно стоящие хвойные деревья
Рис. 4. 1 – заводы, фабрики и мельницы с трубами; 2 – будки трансформаторные; 3 – радиостанции и телецентры; 4 – нефтяные и газовые вышки; 5 – сооружения башенного типа; 6 – часовни; 7 – мечети; 8 – радиомачты и телевизионные мачты; 9 – печи для обжига извести и древесного угля; 10 – мазары, суборганы.

Пояснительные условные знаки

Права граждан при рассмотрении обращений, заявлений, жалоб

При рассмотрении обращения органами государственной власти и местного самоуправления, должностными лицами граждане имеет право:

  • представлять дополнительные документы и материалы либо обращаться с просьбой об их истребовании, в том числе в электронной форме;
  • знакомиться с документами и материалами, касающимися рассмотрения обращения, если это не затрагивает права, свободы и законные интересы других лиц и если в указанных документах и материалах не содержатся сведения, составляющие государственную или иную охраняемую федеральным законом тайну;
  • получать письменный ответ по существу поставленных в обращении вопросов, уведомление о переадресации письменного обращения в орган государственной власти или местного самоуправления должностному лицу, в компетенцию которых входит решение поставленных в обращении вопросов;
  • обращаться с жалобой на принятое по обращению решение или на действие (бездействие) в связи с рассмотрением обращения в административном или судебном порядке в соответствии с законодательством;
  • обращаться с заявлением о прекращении рассмотрения обращения.

Съёмка способом перпендикуляров

При помощи способа перпендикуляров можно наносить объекты, расположенные близко к дороге или к условной параллельной линии. Так можно нанести на карту участок реки. Наиболее выдающиеся участки реки фиксируют при помощи перпендикулярных линий. Съёмка происходит в процессе прохождения участка с остановками в выбранных точках и визирования и измерения участков местности в них.

Из выбранной точки 1, на предварительно сориентированном на планшете на бумаге проводят перпендикуляры к близлежащим объектам и откладывают расстояние на линиях. Отмеряют расстояние до точки 2 и там проводят те же работы. Этот способ отличается от маршрутной съёмки только тем, что отмечаются только объекты, расположенные под прямым углом к точке сбора информации.

Слайд 8 Поперечный масштаб – сочетание линейного и

пропорционального масштабов. Подписи на этих масштабах даются в сантиметрах. Оцифровка поперечного масштаба производится так же, как и линейного – в соответствии с численным масштабом. Измерение расстояний с помощью поперечного масштаба начинают с определения цены его делений применительно к заданному численному масштабу, то есть уясняют, сколько километров или метров содержится в целом основании, а также в его десятой и сотой долях. Поперечный масштаб, основание которого равно 2 см, а остальные деления равны десятым и сотым долям основания, называется нормальным поперечным масштабом. Наименьшее деление поперечного масштаба с основанием 2 см равно 0,02 см. Если основание поперечного масштаба взять 1 см, то наименьшее деление его будет равно 0,01 см.

Географические координаты и их определение по карте

В 1960 году с территории СССР запущена ракета, которая, пролетела определенное расстояние и опустилась в заданном районе. Географические координаты данного района равны 10с.ш. и 170з.д., зная это, можно определить участок приземления ракеты. Однако для определения координат необходимо познакомиться с географической широтой и долготой.

Широта всех участков Земли проявляется в градусах, которые ведут отсчет от экватора (0) к полюсам (90). Санкт-Петербург расположен на 60 северной широты (с.ш.), а Якутск на 64с.ш. Поэтому, чтобы определить географические координаты места на карте, нужно выявить параллель его местонахождения.

На карте полушарий в атласе параллели проведены через 20. Все точки с географическими координатами, находящимися севернее экватора, имеют северную широту. Город Кейптаун имеет географические координаты, лежащие южнее экватора. В данном случае широта будет южная (ю.ш.) и может изменяться от 0 до 90. Таким образом можно составить алгоритм определения широты на карте.

Чтобы определить на карте какое-либо место нужно знать не только географическую широту, но и долготу. Например, на одной широте могут располагаться несколько городов, но географические координаты их будут различные.

Как и широта, долгота выражается в градусах, которые отсчитываются от нулевого меридиана. Географические координаты места на карте расположенного к востоку от меридиана будут иметь восточную долготу (в.д.), а к западу – западную (з.д.). Градусы долготы на глобусе и карте обозначаются на экваторе.

Получив широту и долготу можно указать полные географические координаты. Например, Санкт-Петербург расположен на 60с.ш. и 30в.д. Какие географические координаты имеет столица России – Москва? Ее можно найти между 40с.ш. и 60с.ш., точнее широта 55. Долгота расположена между 40 и 30, приблизительно будем считать 38в.д. Тогда получаем координаты Москвы 55с.ш. и 38в.д.

Рассмотрев различные способы изображения поверхности земного шара, можно сказать, что каждый из них важен не только для ученых, но и простых людей. В настоящее время их применяют во многих областях человеческой деятельности.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ваш досуг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
