Рамки листов и зарамочное оформление топографических карт, полнота, детальность и точность карт, какие объекты не изображаются на картах.

Слайд 23М а с ш т а б н ы е (контурные,

площадные) обозначают объекты, выражающиеся в масштабе карты, т. е. такие, размеры которых (длину, ширину, площадь) можно измерить по карте (озеро, лесной массив, крупный населенный пункт и т. д.).В н е м а с ш т а б н ы е (точечные) используются при изображении объектов, плановое очертание которых не может быть выражено в масштабе карты (колодцы, сооружения башенного типа, отдельно стоящие деревья и др.). Местоположение таких объектов определяется главной точкой условного знака.Л и н е й н ы е. К ним относятся условные знаки дорог, ручьев, линий электропередач, трубопроводов и других линейных местных предметов, у которых в масштабе выражается лишь длина, ширина же не может быть измерена по карте. Точное положение таких объектов на местности соответствует продольной оси (середине) знака на карте.П о я с н и т е л ь н ы е. Применяются для дополнительной характеристики местных предметов и показа их разновидностей. Представляют собой графические знаки, буквенные обозначения полные или сокращенные пояснительные надписи, цифровые характеристики.

Условные знаки местных предметов по их назначению и свойствам подразделяются на четыре вида: масштабные, внемасштабные, линейные и пояснительные.

Кроме топографических условных знаков, для нанесения обстановки на карты (планы, схемы) применяют тактические условные знаки, которыми обозначаются органы и учреждения МВД, силы и средства, участвующие в выполнении различных служебно-оперативных задач, а при вычерчивании схемы места происшествия — криминалистические условные знаки, которыми показывают различные детали происшествия или преступления.

3. Планы, применяемые в строительстве. Их номенклатура

_______В землеустройстве используются обычно планы масштабов 1:10 000 и 1:25 000.
Также такие планы используются для целей земельного кадастра и мониторинга земель.

_______1:5001:5000

_______Для составления планов участков применяется разделение всех планов на листы, что и называется разграфкой.

_______Чтобы определить положение листа нужного плана среди других листов, пользуются номенклатурой.

_______Номенклатура – это система обозначений отдельных листов топографических планов.

_______В основу разграфки и номенклатуры топографических карт и планов положена карта масштаба 1:1 000 000.

_______При создании топографических планов участков площадью до 20 км2, может быть применена прямоугольная разграфка. В основу разграфки в этом случае положен лист плана масштаба 1:5000 с размерами рамок 40х40 см.

Масштабы топографических карт и планов

Масштаб карты — это отношение длины отрезка на карте к его действительной длине на местности.

Масштаб (от немецкого — мера и Stab — палка) — отношение длины отрезка на карте, плане, аэро- или космическом снимке к его действительной длине на местности.

Численный масштаб — масштаб, выраженный в виде дроби, где числитель — единица, а знаменатель — число, показывающее во сколько раз уменьшено изображение.

Именованный (словесный) масштаб — вид масштаба, словесное указание того, какое расстояние на местности соответствует 1 см на карте, плане, снимке.

Линейный масштаб — вспомогательная мерная линейка, наносимая на карты для облегчения измерения расстояний.

Именованный масштаб выражается именованными числами, обозначающими длины взаимно соответствующих отрезков на карте и в натуре.

Например, в 1 сантиметре 5 километров (в 1 см 5 км).

Численный масштаб — масштаб, выраженный дробью, в которой: числитель равен единице, а знаменатель равен числу, показывающему во сколько раз уменьшены линейные размеры на карте.

Далее приведены численые маштабы карт и соответствующие им именованые масштабы.

Масштаб плана одинаков во всех его точках.

Масштаб карты в каждой точке имеет свое частное значение, зависящее от широты и долготы данной точки. Поэтому его строгой числовой характеристикой является частный масштаб — отношение длины бесконечно малого отрезка Д/ на карте к длине соответствующего бесконечно малого отрезка на поверхности эллипсоида земного шара. Однако при практических измерениях на карте используют ее главный масштаб.

Понятие и классификация условных знаков

Топографическая карта – это структурированная система изображений, для которой большое значение имеют условные картографические знаки. Специалисты делят их на знаки общего применения, а также на знаки, используемые для определения объектов в профессиональной сфере.

Для удобства применения подобных знаков введена специальная система классификации:

Площадные. Предназначены для, того, чтобы определять макрообъекты: луга, озера, реки. С помощью площадных знаков картографическое изображение не только определяет расположение объекта, но и помогает представить его реальные размеры. Правила нанесения предусматривают частичную или полную штриховку тела фигуры.
Точечные. Это объекты минимальной величины, которые невозможно полностью отобразить на карте из-за масштаба: указатели на дорогах, отдельно стоящие столбы, колодцы, памятники.
Линейные. Символы, которые обозначают дороги, их протяженность, линии границ промышленных сооружений.

Что это

Топографическая карта территории – важная задача для любого государства, на решение которой оно постоянно тратит время и значительные усилия. Методики построения качественных карт и опытные специалисты по картографии всегда ценились, а их труд востребован ежедневно, если не ежечасно. История создания карт – это история дизайна, логики и знаний о развитии представлений по графическому отображению реальной местности на плоскости.

Топография – это наука, трансформирующая съёмки и снимки земной поверхности в плоское отображение реальной информации: в графическую форму, доступную для использования, содержащую точные данные не только о местности, объектах на ней, но и о рельефе, реках, лесах, дорогах, инженерных сооружениях и пр.

В первом приближении топографическая карта местности – это классификация по масштабу:

до 1:5000 план топографический;
1:10000; 1:25000; 1:50000 крупный;
1:100000; 1:1000000 средний;
всё, что выше мелкий.

Такое деление всегда применяется на практике.

Более востребована другая классификация топографических карт:

обзорные (планы, топографические зарисовки инженера);
военно-стратегические (очень подробные);
обычные (чисто рельеф и расположение важных объектов: дороги, населённые пункты, инженерные сооружения);
землеустроительные (практические карты для инженеров по межеванию, строителей, топографов, иных специалистов) и т. д.

Карты могут быть принадлежать нескольким видам одновременно.

Рекомендуем ознакомиться:

Условные обозначения на топографических картах

Важное значение имеют карты автомобильных дорог, транспортных коммуникаций, железнодорожных, морских и воздушных путей, но общественное сознание их к топографическим картам обычно не относит

Понятия о плане и карте

_______При изображении небольшого участка земной поверхности радиусом до 20 км его проецируют на горизонтальную плоскость. Полученную горизонтальную проекцию участка в уменьшенном виде наносят на бумагу. Ошибки, возникающие в этом случае за счет кривизны Земли, находятся в пределах самой высокой точности линейных измерений и поэтому не имеют практического значения.

_______Чертеж, дающий в подобном и уменьшенном виде изображение горизонтальной проекции участка местности, называется планом.

_______При изображении на плоскости значительных территорий проекцирование их производят уже на сферическую поверхность, которую затем развертывают в плоскость. При этом получают определенные искажения контуров.

_______Уменьшенное изображение на плоскости значительных участков поверхности, полученное с учетом кривизны Земли, называются картой.

_______При составлении карт по определенным математическим законам строят сетку меридианов и параллелей, называемую картографической сеткой, внутри которой располагают изображаемые контуры. Наличие такой сетки служит признаком карты.

Планы городов и специальные карты.

План (топографический)— изображение небольшого участка или объекта местности на бумаге. Планы составляются обычно в крупных масштабах. Местность на них характеризуется более детально, чем на картах соответствующих масштабов.

Планы городов (крупных поселков городского типа, железнодорожных узлов) создаются в масштабах 1:10 000 и 1:25 000. Они предназначаются для детального изучения городов и ближайших подходов к ним, ориентирования и целеуказания, управления войсками в ходе боя за город, а также для выполнения точных измерений и расчетов.

На плане города помещаются данные не только о наземных, но и подземных объектах (метро, канализация, коллекторы связи и т. п.), указываются наименования улиц (непосредственно на плане, а также списком на полях с обозначением их места по квадратам километровой сетки), перечень важнейших объектов, а также справка, характеризующая данный пункт в экономическом и военном отношении. Планы городов создаются в проекции Гаусса и по точности соответствуют топографическим картам тех же масштабов.

Специальные карты, используемые в штабах и войсках, создаются заблаговременно в мирное время или при подготовке и в ходе боевых действий. К специальным картам, изготовляемым заблаговременно, относятся обзорно-географические, бланковые, аэронавигационные, карты путей сообщения, водных рубежей, рельефные и др.

Специальные карты, изготовляемые при подготовке и в ходе боевых действий, предназначаются для детального изучения местности и ее отдельных элементов на данный период времени. К ним относятся карты изменений местности в районе ядерного взрыва, карты участков рек, горных проходов и перевалов, зон затопляемости, источников водоснабжения и др.

Оформление топографических карт

При чтении топографических карт и их прямоугольных координат необходимо обращать внимание не только на собственно изображение карты, но и на внешнее зарамочное оформление. Оно содержит не менее важную информацию об изображенной на топографической карте местности

Каждый лист имеет за рамкой карты разнообразные сведения, которые необходимы для чтения топографического плана карты местности.

Во-первых, под номенклатурой должен стоять номер и год издания карты – это особенно важно при работе со старыми картами, поскольку информация на ней может оказаться устаревшей и даже неактуальной в современных реалиях ввиду меняющегося ландшафта местности или застройки территорий. Во-вторых, под нижней границей рамки с левой стороны приводится информация о магнитном склонении, а также данные о сближении меридианов и цифре поправке направления – эта информация особенно важна при ведении расчетов высокой точности

На чертеже будет изображена связь данных угловых величин для упрощения восприятия данной информации. Посередине, как правило, размещается численный и линейный масштабы топографической карты, а также указана величина масштаба и высота сечения рельефа. В правом нижнем углу расположена шкала заложений, которая предназначена для вычисления крутизны скатов. Там же указано, когда и с помощью какого метода создана карта

Во-вторых, под нижней границей рамки с левой стороны приводится информация о магнитном склонении, а также данные о сближении меридианов и цифре поправке направления – эта информация особенно важна при ведении расчетов высокой точности. На чертеже будет изображена связь данных угловых величин для упрощения восприятия данной информации. Посередине, как правило, размещается численный и линейный масштабы топографической карты, а также указана величина масштаба и высота сечения рельефа. В правом нижнем углу расположена шкала заложений, которая предназначена для вычисления крутизны скатов. Там же указано, когда и с помощью какого метода создана карта.

В-третьих, между внешней и внутренней рамками карты приведена оцифровка горизонтальных и вертикальных линий координатной сети. Там же надписаны географические координаты – широты и долготы – углов рамки. С помощью этой визуальной сетки определение координат становится намного проще и доступнее. К тому же, рамка поделена на минутные деления, а те, в свою очередь, разбиваются на шесть равных отрезков по 10 секунд – эта система позволяет определять точные координаты по топографической карте.

В-четвертых, на карте у выходов шоссейных и ж/д дорог приводится наименование ближайшего города, поселка или станции по направлению данного пути с подписью расстояния до этого населенного пункта (оно приводится в километрах).

Наконец, внутри рамок находятся собственные названия сел, городов, поселков, которые лишь отчасти нанесены на лист.

Секретность

Топографические карты территории России до масштаба 1:50 000 включительно являются секретными, топографические карты масштаба 1:100 000 — предназначены для служебного пользования (ДСП), мельче масштаба 1:100 000 — являются несекретными.

Работающие с картами до масштаба 1:50 000 обязаны, помимо разрешения (лицензии) от Федеральной службы государственной регистрации, кадастра и картографии либо свидетельства саморегулируемой организации (СРО), получить разрешение ФСБ, поскольку такие карты составляют государственную тайну. За утерю карты масштаба 1:50 000 и крупнее в соответствии со статьей 284 УК РФ «Утрата документов, содержащих государственную тайну» предусмотрено наказание до трёх лет лишения свободы.

При этом, после 1991 года секретные карты всей территории СССР, хранившиеся в штабах военных округов, расположенных за пределами России, появились в свободной продаже. Поскольку у руководства, например, Украины или Беларуси нет необходимости соблюдать секретность карт иностранных территорий.

Проблема существующей секретности на карты остро проявилась в феврале 2005 года в связи с запуском проекта Google Maps, позволяющего любому желающему пользоваться цветными космическими снимками высокого разрешения (до нескольких метров), хотя в России любой космический снимок с разрешением точнее 10 метров считается секретным и требует заказа в ФСБ процедуры рассекречивания.

В других странах данная проблема разрешена тем, что применяется не площадная, а объектовая секретность. При объектной секретности запрещается свободное распространение крупномасштабных топографических карт и снимков строго определённых объектов, например, районов военных действий, военных баз и полигонов, стоянок военных кораблей. Для этого разработана методика создания топографических карт и планов любых масштабов, не имеющих грифа секретности и предназначенных для открытого пользования.

Легенда топографической карты

Как было написано в начале топографическая карта (собственно, как и любая другая карта) содержит условные знаки.Легенда — это список или таблица условных обозначений на карте с разъяснением их значения. Легенда помещается на свободном пространстве (например, в углах), чтобы не скрывать нужные объекты на карте. В атласах может размещаться на отдельных страницах. Обозначения на легендах карт собраны в группы.

Площадные. Предназначены для, того, чтобы определять макрообъекты: луга, озера, реки. С помощью площадных знаков картографическое изображение не только определяет расположение объекта, но и помогает представить его реальные размеры. Правила нанесения предусматривают частичную или полную штриховку тела фигуры.
Точечные. Это объекты минимальной величины, которые невозможно полностью отобразить на карте из-за масштаба: указатели на дорогах, отдельно стоящие столбы, колодцы, памятники.
Линейные. Символы, которые обозначают дороги, их протяженность, линии границ промышленных сооружений.

Топографические условные знаки (легенда карты) приведены в отдельной статье.

Методы изображения рельефа местности

Центральное значение на топографических картах и планах отводится рельефу. Именно он определяет особенности и характер других объектов. Это совокупность неровностей земли и дна водоемов, а также вогнутых и круглых форм различного назначения.

В результате появляется трехмерное представление о рассматриваемом пространстве. При развитом навыке чтения схемы и обозначений можно находить объекты не только по горизонтали, но и точно определять их высоту.

Для отчетливой ориентации по карте важно разбираться в изображении рельефов. Учитывается следующее:

Учитывается следующее:

Какие существуют неровности, чем они связаны друг с другом;
Абсолютные высоты точек на местности со взаимным превышением;
Крутизну, форму и протяженность.

Чтобы расшифровать и правильно читать топографические карты и планы, применяются стандартные методы:

Горизонтали;
Отметки;
Изображение цветом и условными знаками.

Горизонталями

Это основной метод, который применяется для отображения рельефа. Другие варианты лишь дополняют его. Неровности передаются очень точно на поверхности. Можно отобразить крутизну склонов и определить высоту, типичные формы и черты ландшафтов.

Поверхность условно рассекается плоскостями, которые наносятся через равные расстояния.

Высота сечения – это расстояние, которое находится между секущими плоскостями. При этом на каждой из них присутствует линия рельефа. Она получается в виде замкнутой кривой.

Она проецируется по горизонтали. Поэтому такие линии получили название горизонталей. Они не могут пересекаться, так как размещаются в различных секущих плоскостях.

Пересекающиеся горизонтали используют лишь в тех случаях, когда приходится отображать утесы.

Отметками

Они наносятся с интервалом 2 см, но многое зависит от конкретных особенностей. Их проставляют на важных точках рельефа. Как правило, отметки совмещаются со значимыми объектами. Всегда указываются отметки реперов или геодезических пунктов.

Они удобны, так как позволяют легко ориентироваться в обозначениях и выявлять нужные объекты.

Цветом и условными знаками

Цвет предназначен для использования шкал высоты, которые градуируются оттенками. На рельефе цвета применяются для наглядности, когда другие методы использовать не получается или речь идет о картах с небольшим масштабом.

Как быстро узнать нужный квадрат?

Ознакомившись с теорией, можно переходить к практической части. Оказывается, есть интернет-ресурс, помогающий освоиться в ориентировании среди дебрей всех этих листов. Сервис работает на движке Google-карт и является автоматизированным аналогом бланковых карт.

Пользоваться ей очень просто. Находишь нужное место, кликаешь левой кнопкой мыши и получаешь наименование квадрата для различных масштабов карт. Кроме того появляется контуры квадратов: большой, для визуализации листа масштаба 1:500 000 и 1:100 000.

Единственное неудобство – неработающие приближение и отдаление колёсиком мыши.

Слайд 29Типовые формы рельефаа) гора — значительное по высоте куполообразное возвышение с

более или менее ясно выраженным основанием — подошвой. Небольшая гора называется холмом (высотой), а искусственная высота — курганом;б) котловина — замкнутая чашеобраз-ная впадина;в) хребет — вытянутое в одном направлении возвышение;г) лощина — вытянутое углубление, понижающееся в одном направлении. К разновидностям лощин относятся долины (большие и широкие лощины с пологими скатами), ущелья (узкие и глубокие лощины с почти отвесными скатами), овраги и балки;д) седловина — понижение на гребне хребта между двумя смежными вершинами. В горах дороги и тропы часто проходят по седловинам, которые называются перевалами.

Масштабы

_______Масштабом называется отношение длины линии на плане (карте) к длине горизонтальной проекции соответствующей линии на местности.

_______Масштабы бывают:_________• численными,_________• линейными,_________• поперечными. _______Примеры численного масштаба: 1:2000, 1:500, 1:10000.

_______Знаменатель дроби показывает, во сколько раз горизонтальная линия местности уменьшена при перенесении ее на план.

_______Для удобства работы с планом или картой пользуются линейным или поперечным масштабом.

_______Точность, с которой можно производить измерения по плану или карте, зависит от масштаба. Наименьшая величина, различимая невооруженным глазом, составляет
0,1 мм.

_______Расстояние на местности, соответствующее в данном масштабе 0,1 мм на плане или карте, называется точностью масштаба.

_______Например:1:1000 – точность 0,1 м. Чем крупнее масштаб, тем выше точность.

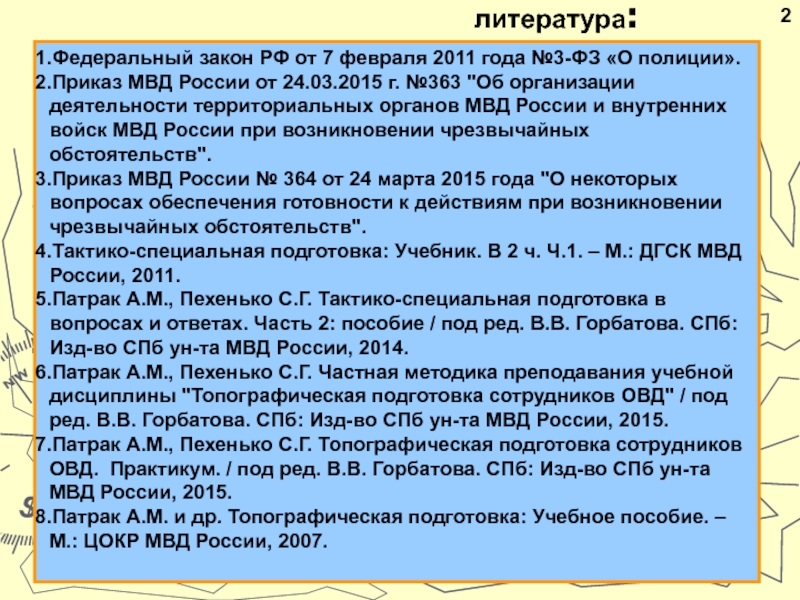

Слайд 2 Рекомендованная литература:Федеральный закон РФ от 7 февраля 2011

года №3-ФЗ «О полиции».Приказ МВД России от 24.03.2015 г. №363 «Об организации деятельности территориальных органов МВД России и внутренних войск МВД России при возникновении чрезвычайных обстоятельств».Приказ МВД России № 364 от 24 марта 2015 года «О некоторых вопросах обеспечения готовности к действиям при возникновении чрезвычайных обстоятельств».Тактико-специальная подготовка: Учебник. В 2 ч. Ч.1. – М.: ДГСК МВД России, 2011.Патрак А.М., Пехенько С.Г. Тактико-специальная подготовка в вопросах и ответах. Часть 2: пособие / под ред. В.В. Горбатова. СПб: Изд-во СПб ун-та МВД России, 2014.Патрак А.М., Пехенько С.Г. Частная методика преподавания учебной дисциплины «Топографическая подготовка сотрудников ОВД» / под ред. В.В. Горбатова. СПб: Изд-во СПб ун-та МВД России, 2015.Патрак А.М., Пехенько С.Г. Топографическая подготовка сотрудников ОВД. Практикум. / под ред. В.В. Горбатова. СПб: Изд-во СПб ун-та МВД России, 2015.Патрак А.М. и др. Топографическая подготовка: Учебное пособие. – М.: ЦОКР МВД России, 2007.

Способы картографического изображения

Условные знаки учитывают характеристики предметов, описывая их количество и качество.

Изолинии

Их называют линиями уровня. Это линии, соединяющие попарно точки одинаковых значений показателей на карте. Их используют для обозначения температурного уровня, показателей давления.

Способ, использующий изолинии, считают наиболее информативным для измерений. Особенность изображения изолиний – это окраска промежутков между ними. Она позволяет учитывать уменьшение и увеличение конкретного показателя.

Основные виды изолиний:

показатель средней скорости ветра – изоанемона;
показатели тектонических движений горных пород – изобаза;
уровень одинаковых высот – изогипса;
уровень пластов горных пород – изопахита;
линия, указывающая на равномерность выпадения осадков – изогиета;
уровень глубин водоемов – изобата.

Способы картографирования

Линейные знаки используют для описания объектов, имеющих четкую границу.

С помощью цветового выделения указывают динамику изменения объекта:

Качественныйфон. Это цветовой способ изображения объекта. Его связывают с обозначением прилегающей территории, в качестве уточнения используют штриховку.
Диаграмма колебаний. Способ, позволяющий уточнять изменения температур, осадков и воздушных масс.
Точечный. Его применяют для обозначения посевных площадей и поголовья скота.
Ареалы. Их выделяют на карте с помощью нанесения специальной окраски, штриховок, значков, условных надписей. Допускается использование знаков движения, которые могут показывать направление перемещения населения, циклонов, птиц, электроэнергии.
Картодиаграмма. Отражение статистики для единиц административно-территориального деления.
Динамическиезнаки. Это один из наиболее молодых способов картографического изображения. Его используют для усиления анимационного эффекта.

Основные элементы содержания карты. Измерение расстояний по карте, изучение участка местности

Основные элементы содержания карты

Местность – это часть (участок) земной поверхности. Неровности земной поверхности называются рельефом местности, а все расположенные на ней объекты как природного происхождения (леса, реки, болота и т. п.), так и созданные человеком (населенные пункты, дороги, каналы, сады и т. п.) – местными предметами. Все эти объекты принято называть топографическими элементами местности. Основными из них, оказывающими существенное влияние на боевую деятельность подразделений, являются рельеф, гидрография, почвенно–грунтовый покров, растительный покров, населенные пункты, дорожная сеть, промышленные, сельскохозяйственные и социально–культурные объекты.

Одно из основных требований, предъявляемых к топографическим картам, заключается в том, чтобы они изображали не только плановое положение объектов местности, но также пространственные формы и размеры неровностей земной поверхности. Иными словами, топографическая карта должна давать трехмерное представление о местности, позволяя не только производить измерения в горизонтальной плоскости, но и определять положение различных точек и объектов местности по высоте.
