Глазомерная съемка местности

Определение своего местоположения

Свое местоположение проще всего определить, если Вы находитесь у какого-нибудь заметного ориентира, отображенного на карте. Например, моста, сооружения, скалы и т.д. Место, где расположен этот ориентир и будет нужной точкой на карте. Если нет такой возможности, то можно оценить свое местоположение по близлежащим ориентирам на глаз. Или же измерением пройденного расстояния, засечкой по местному предмету или обратной засечкой. Есть и другие способы.

Как опознать ориентир и сличить его с картой?

Если же Вам нужно, наоборот, найти на местности объект, обозначенный на карте, то следует выполнить такую последовательность действий:

1. Сориентируйте карту;
2. Определите собственное местоположение;
3. Рассчитайте по карте расстояние до искомого объекта;
4. Определите дирекционный угол и азимут искомого объекта и произведите визуальный поиск на местности в нужном направлении.

Отметим, что при сличении карты с местностью, следует не только определить на ней наблюдаемые предметы, но и изучить особенности рельефа. Поскольку его форма сильно влияет на прохождение маршрута, при построении которого могли быть допущены ошибки. Как говорится: «Было гладко на бумаге, да забыли про овраги – как по ним ходить?». В таком случае придется перестраивать маршрут на месте, с использованием обновленных данных.

Что делать, если направление потеряно, а ориентира нет?

Бывает и так, что точные ориентиры найти не получается, в таком случае вариантов местоположения может быть несколько. Если Вы потеряли направление, тогда нужно вернуться на то место, где было точно определено место нахождения. Затем следует собраться и снова начать движение в нужную сторону, но при этом чаще сверяться с картой. Такой вариант проще всего в техническом плане. Также, Вы можете определить крупные объекты, например, реки, хребты, леса и др. и пройти по азимуту к любому из указанных мест. После этого нужно сориентироваться, выявить отклонение и пройденное расстояние, чтобы вернуться на маршрут. Имеет смыл взобраться на возвышение, чтобы лучше осмотреть все и разведать обстановку.

Маршруты могут пролегать через места, где и вовсе нет ориентиров

В таком случае важно уметь предвидеть такие отрезки, и заранее их определять, еще на этапе планирования похода, чтобы можно было без проблем их преодолеть

Уроки ориентирования: измерение расстояний

Турпоход, горная экспедиция, семейный пикник возле реки и просто отдых на природе невозможен без навыков ориентирования на местности. В нашей статье мы ознакомим наших читателей с уроками ориентирования на местности разными способами и подручными средствами, расскажем о способах ориентирования, научим правильно пользоваться компасом и измерять расстояние на местности.

Овладев базовыми навыками определения своего месторасположения и ориентирования, можно спокойно выдвигаться в тур, экспедицию, поход, самостоятельно или в группе без страха заблудиться и потеряться.

Правильно ориентироваться необходимо для того, чтобы безопасно дойти до места назначения, правильно выбрать место для размещения палатки, костра, не отравится несъедобными ягодами и грибами, уберечь себя от диких животных. Оно включает в себя определения местоположения в отношении сторон горизонта, главных объектов окрестной местности, соблюдение выбранного ранее маршрута, определения положения основных ориентиров, границ.

Ориентирование можно условно разделить на точное и приблизительное. К точному относятся:

• карта – она будет верным помощником человеку, который хорошо разбирается в символах, знаках, масштабировании, умеет правильно определять на ней стороны света;
• компас – для быстрого и точного определения сторон горизонта;
• план местности;
• аэроснимок.

Приблизительное проводится по народным приметам или по местным ориентирам. Это может быть определения по Солнцу, Луне, звездам, рельефу местности, местной флоре и фауне, другим искусственным строениям.

Измерения расстояний на местности

Уроки ориентирования не могут пройти без такого необходимого навыка, как измерения расстояний на местности. Способов определения расстояния на местности множество, и отличаются они используемыми подручными средствами. Среди основных можно выделить следующие:

• глазомерный;
• измерение угловых величин предметов;
• шагами;
• при помощи линейки и подручных предметов;
• по звуку.

Определение расстояния на глаз

Этот метод отличается своей простотой, скоростью и доступностью. Обзавестись таким навыком можно, тренируясь в разных местах, в разную погоду и времена года. Однако, на результат измерения оказывают влияние следующие факторы:

• освещение;
• габариты объекта в соотношении с окружающей средой;
• помехи и другие препятствия.

Использовать этот метод необходимо, учитывая то, что расстояния могут видеться меньше, чем на самом деле в воде, при определении больших и отдельно расположенных предметов. И наоборот расстояния буду казаться больше, если проводить наблюдение в сумерках, ночью, при пасмурной или туманной погоде.

По угловой величине

При измерении расстояния на местности часто используют этот способ. Если известны габариты предмета, необходимо узнать угол, под каким его видно наблюдателю. И в соотношении уже известной линейной и измеренной угловой величине можно узнать расстояние.

Определение расстояния при помощи линейки и подручных предметов

Для измерения линейного расстояния необходимо использовать такие подручные средства, как:

• карту,
• линейку,
• циркуль,
• полоску бумаги.

Возьмите 2 необходимые точки на карте и линейкой или другими приспособлениями определите промежуток между ними. Сравнив это значение, со шкалой линейного масштаба, можно получить достоверные результаты.

Ориентирование по звуку

Еще одним способом измерения расстояний на местности является определение на слух. Особенно хорошо использовать его ночью. Залогом правильных результатов измерения является правильный выбор местности. Она должна быть такой, чтобы встречный или попутный ветер не попадал в уши.

Поэтому лучше всего заранее убрать видимые помехи или другие источники звука

Также стоит обратить внимание на то, что дальность слышимости будет зависеть от характеристик источника шума. Не будем заострять внимание на ориентировании по звуку, у нас есть целая статья по этой теме

Ознакомиться можно здесь

Заключение

Таким образом, можно сделать вывод, что уроки ориентирования необходимы не только людям соответствующих профессий – военным, картограф, топографам, геологам, архитекторам, археологам, но и простым любителям активного отдыха на природе. Элементарные знания ориентирования помогут не только выбрать правильно место для лагеря, но и уберечь свою жизнь.

Такие знания можно получить самостоятельно из книг и журналов, например, «Пособия по выживанию». Также можно освоить соответствующие навыки на курсах и уроках ориентирования, где опытные преподаватели научат пользоваться картой, определять расстояние до предметов на глаз, отличать полезные и опасные для здоровья ягоды.

1.1. Способы ориентирования карты (схемы)

(Статья: 1.1. Способы ориентирования карты (схемы))

Процесс ориентирования по карте осуществляется в 3 этапа:

• ориентирование самой карты;
• определение по карте своего местонахождения;
• сличение карты с местностью.

Ориентирование карты заключается в предании ей такого положения в горизонтальной плоскости, при котором северная сторона рамки карты обращена на север, и все направления на карте параллельны соответствующим направлениям на местности.

Рис. 1 Ориентирование карты по линии местности

Рис. 2 Ориентирование по направлению

Карта может ориентироваться:

• по линиям местности (рис. 1);
• по направлениям на ориентир (рис. 2);
• по компасу (рис. 3).

Рис. 3.1 Ориентирование по рамке карты Рис. 3.1 Ориентирование по рамке карты Если наблюдатель находится на каком-либо линейном ориентире (шоссейной или железной дороге, линии электропередач и т. д.), то ориентирование проще всего осуществлять по линии местности

(рис. 1). Для этого карту поворачивают так, чтобы изображение этого линейного объекта на карте совпало с направлением объекта на местности и все местные предметы, расположенные справа и слева от линейного ориентира на карте, располагались соответственно справа и слева на местности.

Ориентирование карты по направлению на ориентир

(рис. 2) применяется в том случае, когда точка местонахождения на карте известна и из этой точки виден какой-нибудь ориентир, обозначенный на карте.

Для этого карту ориентируют так, чтобы направление «точка стояния – ориентир», мысленно (или с помощью линейки) с ориентированное на карте, совпадало с соответствующим направлением на местности.

Ориентирование карты по компасу

(рис. 3) производится на закрытой, бедной ориентирами местности. Компас прикладывают к одной из вертикальных линий карты (к линии километровой сетки (рис. 3, а) или к рамке карты (рис. 3, б)) таким образом, чтобы линия, соединяющая о на компасе, совпадала с выбранной вертикальной линией на карте. При этом о на компасе должна быть направлена в сторону северного (верхнего) конца карты.

Затем каргу вместе с компасом поворачивают в горизонтальной плоскости таким образом, чтобы верхняя сторона рамки карты совпадала с северным направлением магнитной стрелки, причем магнитная стрелка должна отклониться от нулевого значения (о) на величину поправки.

Если компас прикладывается к направлению истинного меридиана (рамке карты), то поправкой будет являться угол магнитного склонения, если же компас прикладывается к вертикальной линии сетки, то поправка слагается (алгебраически) из угла сближения меридианов γ и угла магнитного склонения δ.

Если поправка положительная, то стрелка компаса должна располагаться правее о на величину этой поправки, если же она отрицательная, то – левее.

Геометрические глазомерные способы измерения расстояний

Выше шла речь о профессиональных способах замера расстояний. А что делать, когда под рукой отсутствует специальный измеритель расстояния? Тут на помощь приходит геометрия. Например, если необходимо измерить ширину водной преграды, то можно построить на ее берегу два равносторонних прямоугольных треугольника, как это изображено на схеме.

В данном случае ширина реки AF будет равна DE-BF Углы можно выверить с помощью компаса, квадратного листочка бумаги и даже с помощью одинаковых скрещенных веточек. Здесь проблем возникнуть не должно.

Еще можно измерить расстояние до цели через преграду, использовав также геометрический метод прямой засечки, построив прямоугольный треугольник с вершиной на цели и разделив его на два разносторонних. Есть способ определения ширины преграды с помощью простой травинки или нитки, или способ с помощью выставленного большого пальца…

Стоит рассмотреть этот способ подробнее, так как он является самым простым. На противоположной стороне преграды выбирается приметный предмет (обязательно нужно знать приблизительную его высоту), один глаз закрывается и на выбранный предмет наводится поднятый большой палец вытянутой руки. Потом, не убирая палец, закрывают открытый глаз и открывают закрытый. Палец получается по отношению к выбранному предмету сдвинут в сторону. Исходя из предполагаемой высоты предмета, приблизительно представляется на сколько метров визуально переместился палец. Это расстояние умножается на десять и в результате получается приблизительная ширина преграды. В данном случае сам человек выступает как стереофотограмметрический измеритель расстояния.

Геометрических способов измерения расстояния немало. Что бы о каждом рассказать подробно, понадобится немало времени. Но все они приблизительны и годятся только для условий, когда точное измерение с помощью приборов является невозможным.

Ультразвуковой дальномер

Это один из самых простых и удобных приборов. Он легок и прост в эксплуатации и относится к устройствам, которые могут измерять площадь и угловые координаты отдельно заданной точки на местности. Тем не менее кроме очевидных плюсов есть у него и минусы. Во-первых, из-за небольшой дальности замера единицы измерения расстояния у этого прибора могут исчисляться только в сантиметрах и метрах — от 0,3 и до 20 метров. Также точность замера может незначительно изменятся, так как скорость прохождения звука напрямую зависит от плотности среды, а она, как известно, не может быть постоянной. Тем не менее это устройство отлично подходит для быстрых небольших замеров, не требующих высокой точности.

Определение на карте точки стояния на местности способом Болотова.

Способ Болотова для определения точки стояния применяется на открытой местности, где ориентиров мало, но они видны издалека. И главным образом, когда нельзя ориентировать карту по компасу или измерить магнитные азимуты, например находясь в машине.

Лист прозрачной бумаги кладут на жесткую основу (картон, фанеру и т. п.). Намечают примерно в центре точку, от этой точки наводят линейку на ориентиры местности ипрочерчивают линии. Затем прозрачную бумагу кладут на карту и перемещением ее находят такое положение, при котором все линии пройдут через соответствующие ориентиры на карте. В таком положении прозрачной бумаги переносят (перекалывают) точку на карту. Эта точка будет точкой стояния.

Средняя ошибка определения точки стояния способом Болотова при условии, что направления пересекаются под углами в пределах 30—150 градусов, будет порядка 15% средней дальности до ориентира. При наличии угломерного устройства определяют отсчеты на выбранные ориентиры, по их значениям с помощью артиллерийского круга строят радиальные направления и так же, как по способу Болотова, находят точку стояния.

По материалам книги Справочник по военной топографии. А. М. Говорухин, А. М. Куприн, А. Н. Коваленко, М. В. Гамезо.

Видимость объектов – как способ узнать расстояние

По тому различимы объекты, находящиеся вдали глазом или нет, также можно достаточно точно определять расстояние. Тренировкой возможно добиться снижения погрешности в определении длины до 10-20% на 1 км.

Определение расстояния по видимым объектам

Используя этот метод, нужно учитывать, что глаз по-разному воспринимает расстояния:

• в темное время суток расстояние визуально увеличивается;
• при наличии осадков объект будет казаться дальше;
• предмет на равнине кажется ближе, чем на холмистой местности;
• водные преграды сильно скрадывают расстояния;
• темный объект будет казаться дальше, чем светлый.

Данные, приведенные ниже, рассчитаны на определение расстояния до объекта днем в ясную погоду на равнинной местности.

1. Если ваш глаз вдали смог различить деревенский дом, то расстояние до него не более 5 км. Способны рассмотреть трубу на крыше? Это уже 3 км.
2. Если возможно увидеть движение ног человека (идущего или бегущего) – до 700 м.
3. Стволы деревьев, столбы линий связи можно распознать с расстояния не более 1 км.
4. Лицо различимо с расстояния до 100 м.

LКак определить погоду в походных условиях, вы узнаете из статьи: Способы как узнать погоду по приметам на завтра

Определение расстояний до целей

Расстояние определяется в метрах. Наиболее точно можно определить расстояние по масштабу карты путем сличения карты с местностью.

Разведчику чаще всего приходится определять расстояние следующими способами.

По угловым размерам объектов (целей):

Для этого необходимо знать линейные размеры и углы, в пределах которых они наблюдаются. Угловые величины измеряются с помощью биноклей и других оптических средств наблюдения. Для измерения дальностей на местности существует так называемая формула тысячной:

где Д — дальность до объекта (цели) в метрах,

В — высота объекта (цели),

У — угол, под которым виден объект (цель) в тысячных, 1000 — постоянное число.

С помощью этой формулы легко определяются углы, под которыми видны цели

Пример: Высота одноэтажного (8 м) дома перекрывается двумя делениями (0-10) шкалы бинокля. Расстояние до цели определяется по формуле

• Технология проведения фестиваля в школе



• Кодекс корпоративного управления это кратко



• Ответ школы на жалобу родителей в управление образования



• Мероприятие про зиму для начальной школы



• История развития аппаратного обеспечения кратко

Прямой метод измерения расстояний

Если требуется определить расстояние к объекту по прямой линии и местность является доступной для исследования, используется такой простейший прибор для измерения расстояния, как стальная рулетка.

Ее длина — от десяти и до двадцати метров. Еще может применяться шнур или провод, с белыми обозначениями через два и красными через десять метров. При необходимости измерять криволинейные объекты применяется старый и всем хорошо известный двухметровый деревянный циркуль (сажень) или, как еще его называют, «Ковылек». Иногда возникает необходимость произвести предварительные замеры приблизительной точности. Делают это, измеряя расстояние шагами (из расчета два шага равно росту измеряющего минус 10 или 20 см).

Определение на карте точки стояния на местности глазомерно по ориентирам, промером расстояний, по измеренным расстоянию и направлению, обратной засечкой.

Глазомерно по ближайшим ориентирам точку стояния рекомендуется определять на среднепересеченной местности, когда точка находится вблизи объекта местности, показанного на карте. Для этогоориентируют карту. Опознают на ней два-три ближайших ориентира и определяют глазомерно расстояния до них. По определенным расстояниям до ориентиров с учетом направлений намечают точку стояния на карте.

Точность определения точки стояния на карте этим способом зависит главным образом от расстояний до ориентиров. Чем эти расстояния больше, тем менее надежно определяется точка стояния. При расположении от ориентиров на удалении до 500 метров, точка стояния при достаточной опытности определяется со средней ошибкой порядка 20% средней дальности до ориентиров.

Определение расстояния «на глаз» или по линейным объектам

Метод измерения расстояния «на глаз» подходит, когда есть объект с известным размером (длина, ширина или высота). Такой расчет считается точным на 90%, а иногда и больше, если набраться опыта.

Линейные размеры самых часто встречающихся объектов:

• легковой автомобиль — Д*Ш*В соответствует 4м*1,5м*1,6м;
• взрослый человек – в среднем 1,7 м;
• голова человека – В*Ш соответствует 0,25м*0,20м;
• столб связи (деревянный) – 6 м;
• столб связи (бетонный) – 8 м;
• расстояние между столбами ЛЭП – 50 м;
• между столбами высоковольтных линий – 100 м;
• деревенский дом – 7 м;
• один этаж многоквартирного дома (панельного) – 3 м.

LКак определять стороны света в природе, рассказываю в статье: Как определить север и юг без компаса днем и ночью

Как определить расстояние до объекта

Возьмите линейку и расположите ее на уровне измеряемого объекта в 50 см от глаз. Размеры предмета (длину, ширину или высоту) измеряют по линейке и учитывают в миллиметрах.

Определение расстояния по линейке

Теперь воспользуйтесь формулой:

Расстояние, м =(реальный размер в см/измеренный размер по линейке в мм)*5.

Этот академический метод в туристической среде был немного упрощен. Определение расстояния туристы проводят по большому пальцу.

Рассмотрим на примере измерения расстояния до столба связи (высота 8 м). Длина большого пальца около 6 см. Вытяните руку перед собой, сожмите ладонь в кулак так, чтобы большой палец смотрел вверх. Расстояние от глаз до пальца будет около 60 см. Определите какой длине соответствует столб, к примеру трети пальца (2 см).

Далее осталось рассчитать пропорцию:

Х = (8 м * 60 см)/2 см =240 м.

Определение на карте точки стояния на местности по направлению и расстоянию.

Способ применяют, когда опознан только один ориентир. В этом случае карту ориентируют покомпасу с учетом магнитного склонения. Затем к ориентиру на карте прикладывают линейку, визированием направляют ее на тот же ориентир на местности и проводят линию. Визировать можно и по карандашу, установленному вертикально. Для этого ориентированная карта должна находиться в горизонтальном положении примерно на уровне подбородка.

Карандаш ставят отвесно на изображение ориентира на карте, визируют через него на ориентир и, не изменяя положения глаза и карты, медленно передвигают карандаш на себя. На прочерченной линии визирования от изображения ориентира откладывают расстояние, которое предварительно измеряют шагами,биноклем, дальномером или оценивают глазомерно.

Учет поправок при линейных измерениях. Точность измерений

_______В измеренное значение длины линии вводят поправки:

ΔD_k – поправка за компарирование, ΔD_t – поправка за температуру, ΔD_v – поправка за наклон линии.

где D – длина измеренной линии,___Δl – поправка за компарирование.

_______Если поправка положительная , то есть длина ленты больше 20 м , то поправка прибавляется, если отрицательная – отнимается.

α – линейный коэффициент расширения стали (12*10-6); поправка за температуру вводится если (t_изм. – t_комп.) > 8o .

_______Тогда в общем виде:

_______При измерении длин линий не только мерной лентой, но и другими мерными приборами (рулетками, инварными проволоками) вводятся те же поправки.

_______Точность измерений линий лентой зависит главным образом от характера местности:
при идеальных условиях – 1/3000;
при средних условиях – 1/2000;
при неблагоприятных условиях – 1/1000.

Например: точность 1/2000 означает: на 100 м ± 5 см .

Определение дальности до цели сквозь прицельную сетку оптического прицела или бинокля.

Любая прицельная сетка типа «дуплекс» имеет присущую ей способность к измерению дальностей. Все, что нужно — это точные размеры сетки. Рассмотрим прицельную сетку «дуплекс» фирмы Leupold, какая существует в прицеле 3,5-10x, при его установке на максимальную кратность.

Самая тонкая часть прицельных нитей составляет 10 МОА от края до края. Это соответствует 10 дюймам на 100 ярдах, затем 20 дюймам на 200 ярдах, и так далее. Мы показали, как эта сетка выглядит при наложении на человека

Обратите внимание, что мы всегда оставляем верхнюю толстую часть прицельной нити над верхней частью его головы, не в ногах, поскольку вероятность того, что мы будем видеть верхнюю часть цели, а не ее основание, гораздо выше, особенно на больших дальностях

Когда она находится в 600 ярдах от нас, цель заполняет всю тонкую часть сетки. Но будьте осторожны: чтобы быть точным, вы всегда определяете дальности до цели с помощью своего прицела, установленного на ту же кратность.

Мы можем поблагодарить Специального Агента ФБР Мэтью Боуэн Джонсона (Matthew Bowen Johnson) за развитие этого способа во время своей службы на Курсах огневой подготовки ФБР в Куантико. Он прекрасный стрелок и истинный джентльмен-южанин. Его способ работает с любой сеткой типа «дуплекс». Все, что вам нужно, это точные размеры сетки.

Компания Leupold развила способ Специального Агента Джонсона далее и ввела кольцо измерения дальности, расположив его рядом с кольцом регулировки кратности на своих прицелах Vari-X III. Все, что нужно сделать стрелку — покрутить кольцо регулировки кратности вперед-назад, пока перекрестие прицельной сетки и края «дуплекса» не охватят отрезок в 16 дюймов, а затем считать значение дальности с кольца регулировки кратности.

Это не настолько точно, как измерение дальностей с помощью лазерного дальномера, но точнее, чем большинство глазомерных способов. Некоторые изготовители оптических прицелов, включая компанию Schmidt Bender, для быстрого определения дальностей помещают в прицельной сетке вертикальный «ступенчатый» дальномер.

Здесь, стрелок помещает вертикальную шкалу на человеческую цель, чтобы определить дальность, вводит поправку, и стреляет. Это также не очень точный способ, но он чрезвычайно быстр и предназначен только для относительно близких дистанций, до 400 метров.

Основы топографии (ориентирование на местности).

Топографические
элементы местностиМестные
предметы и их
характеристикаОсновные
разновидности местностиТопография.
карта и схемаИзмерения
и построения на
топографической картеОпределение
сторон горизонта на
местностиОриентирование
по карте на
местностиОпределение
расстояний на местностиОсобенности
ориентирования в
различных условиях местностиКомпас.Особенности
работы с
компасомВоенная
топографияБиблиотека
топографии и геодезииФильм
о нашем доме — планете Земля (1,5 ГБ .mp4 или онлайн просмотр)Размещение
этого сайта

Основные
понятия и
определения

ТОПОГРАФИЧЕСКИЕ
ЭЛЕМЕНТЫ
МЕСТНОСТИ

Справочник
топографических знаков

Типовые формы рельефа местности и их характеристика

Все многообразие неровностей, образующих земную поверхность, можно
подразделить

на различающиеся между собой формы, которые принято называть
основными

типовыми формами рельефа. К ним относятся формы рельефа.

5 Почвенно-растительный покров.

Рыхлые грунтыболотамПесчаные грунты

Основные
разновидности
местности.

К равнинной
местностиХолмистая местностьГорная местностьК лесистой местностиБолотистая местностьЛесисто-болотистаяПустынная местностьСтепная местность

Виды ориентирования по карте

Ориентирование по карте может носить общий или детальный характер.

Общее ориентирование заключается в приблизительном определении своего местоположения, вектора движения и времени на преодоление маршрута. Как правило, используется, когда маршрут уже проложен заранее. Для контроля соблюдения пути, например, в треккинге.

Детальное ориентирование – это точное определение своего местоположения и направления движения на карте. Играет важную роль при преодолении мест, где отклонение от заданного маршрута может быть опасным. Например, в горных переходах или в критической ситуации.

При ориентировании на местности важно уметь быстро и точно определять стороны света, проводить измерения расстояний до ориентиров и углы направлений по карте и на местности, составлять схему движения по азимутам

Разновидности ориентиров

Ориентиры необходимы для определения местоположения относительно них и корректировки маршрута. Представляют собой легкоразличимые своей формой или окраской объекты или формы рельефа. Бывают площадные, линейные и точечные:

• Площадные ориентиры. Характеризуются, главным образом, тем, что занимают значительную площадь. Сюда относятся поселения, водоемы, болота, лесные массивы и т.п. Их легко определить и запомнить еще на этапе подготовки к походу и составлении маршрута.
• Линейные ориентиры. Это сооружения и рельефные формы, отличающиеся своей протяженностью при относительно небольшой ширине. Сюда входят: дороги, каналы и реки, трубопроводы, ЛЭП (линии электропередач), овраги, каньоны и т.д. Хорошо подходят для контроля соблюдения заданного направления при передвижении.
• Точечные ориентиры. Отличаются небольшой площадью, однако отмечаются на картах: строения, башни, перекрестки, горные вершины и фабричные трубы и иные объекты. Применяются при определении собственного местоположения. Позволяют точно обозначить цель назначения или какое-то определенное место, квадрат.

Способы ориентирования карты

По сути, процесс ориентирования на местности по карте состоит из двух этапов. Первый – ориентирование самой карты относительно сторон света, второй – определение своего собственного месторасположения. Разберем первый этап.

Любая карта, кроме отображения рельефа и легенды, имеет стороны света. Как правило, север размещается сверху карты, юг – снизу, соответственно, запад будет слева а восток – справа, но возможны и другие вариации. Ориентирование карты заключается в таком ее размещении, при котором обозначения сторон света на ней совпадали бы с реальными направлениями. Есть несколько способов ориентирования.

Ориентирование карты по компасу

Самый простой способ, поскольку для его использования не требуется искать какие-либо ориентиры. В связи с чем и производится на закрытой, бедной ориентирами местности. Чтобы сориентировать карту, приложите к одной из ее вертикальных линий. Например, к линиям километровой сетки, или к раме, компас так, чтобы направление стрелки компаса совпадало с направлениями сторон света на карте. Обычно в таких случаях северный конец стрелки компаса совпадает с верхним краем карты. При этом, есть некоторые тонкости, которые зависят от того, к какой части карты Вы прикладываете компас.

По линиям километровой сетки

Так, если прибор был приложен к километровой сетке, после его размещения карту, как уже говорилось, следует повернуть в горизонтальной плоскости так, чтобы верх рамки карты совпал с северным направлением компаса. При этом магнитная стрелка прибора отклонится от отметки севера на величину поправки.  Поправка при этом будет составлять сумму угла сближения меридианов и угла магнитного склонения.

Если же компас размещается относительно рамки карты, или истинного меридиана, то поправкой в таком случае будет являться просто угол магнитного склонения.

По краю карты

В случае, когда поправка положительна, стрелка компаса располагается правее северной отметки, а если отрицательна, то левее.

Ориентирование карты по линиям местности

Для этого нужно, чтобы в пределах видимости находились линейные объекты. Например, железная дорога, линии электропередач и т.п. Карту следует повернуть так, чтобы изображение этого линейного объекта совпадало с его реальным направлением. Все объекты, которые располагаются слева и справа от этого объекта должны совпадать с их изображениями на карте.

Ориентирование карты по линии местности

Ориентирование карты по направлениям на ориентир

Используется в том случае, если под рукой нет компаса и поблизости нет линейных объектов. Для ориентирования необходимо, чтобы место, на котором находится наблюдатель, было определено на карте, и с этого места был бы заметен какой-нибудь ориентир, также отображенный на карте. Таким образом, Вы сможете провести мысленный отрезок и так же мысленно наложить его на карту. Если воображение отказывает, можно воспользоваться линейкой.

Ориентирование по направлению

Определение на карте точки стояния на местности промером расстояния.

Способ применяется главным образом при движении по дороге или вдоль линейного контура. Преимущественно на закрытой местности или при плохих условиях видимости. Сущность способа: измеряют расстояние (спидометром, шагами) от ориентира, расположенного у дороги или какого-либо другого линейного ориентира, до определяемой точки стояния. Затем это расстояние откладывают на карте вдоль дороги (линейного ориентира) в соответствующем направлении. Точность определения точки стояния данным способом зависит главным образом от величины ошибки измерения расстояния на местности.

Подсчет столбов и опор ЛЭП для определения дальности до цели.

Если вы тщательно посмотрите вокруг в районе ваших действий, вы возможно, обратите внимание на некоторые искусственные местные предметы, установленные на одинаковом расстоянии друг от друга, и которые вы можете использовать для определения дальности. Чаще всего встречаются столбы от заборов и опоры ЛЭП или телефонных линий

Подобные предметы могут быть очень полезны. Но убедитесь в том, что они действительно размещены через стандартные интервалы.

Поскольку опоры ЛЭП дороги в установке, и большинство землевладельцев их не любят, энергетические компании стремятся разместить их как можно дальше друг от друга, насколько позволяют требования безопасности. И обычно это точно определенное расстояние. Хотя дополнительные опоры могут быть добавлены для дополнительной поддержки на реке или на холме, расстояние должно быть относительно постоянным.

С другой стороны, столбы от забора изменяются от землевладельца к землевладельцу, и я бы колебался слишком довериться последовательному интервалу. Хотя, конечно, это стоит проверить.

Слайд 395,6. Ориентирование на карте в движении по дорогам и без дорог,

ориентирование в различных условиях

Маршрут движения в лесу обычно намечают по дорогам и просекам. Направление движения выдерживают, как правило, по азимутам. Во время движения надо чаще себя проверять: запоминать ориентиры, которые должны находиться друг от друга на 100-150м, а так же оставлять зарубки.

Маршрут движения в пустынной местности выбирают так, чтобы он включал имеющиеся на местности ориентиры: дороги, устья высохших рек, отдельные курганы, колодцы, оазисы и др. Движение совершают по азимутам, которые подготавливают заранее. Общее направление движения можно выдерживать по небесным светилам и по следу своей машины, если движение проходит прямолинейно.

Таблицы видимости и слышимости

Слышимость звуков зависит от многих факторов. Далее приведена усредненная дальность, позволяющая различить характер звука.

Характер звука	Дальность слышимости, м
Треск ломающейся ветки	менее 80
Шаги человека, идущего по дороге	40–100
Удар веслами по водной глади	менее 1 тыс.
Тихий разговор	200–300
Громкий крик	1000–1500
Движение автомобиля	—
— по грунтовке	менее 500
— по асфальтированной дороге	менее 1 тыс.

Методика видимости основана на предельных значениях, когда человек с нормальным зрением может рассмотреть и различить определенные предметы. Эти расстояния индивидуальны для каждого человека. Сравнительные данные день/ночь указаны в таблице:

Объект	Ночь	День
Человеческая фигура	50–70 м (до 100-м)	1-1,5 км
Столбы/стоящие особняком деревья	700–800 м	2–3 км
Крупные дома, постройки	1-1,2 км	9–10 км
Зажженная спичка	до 5 км	до 70-м
Костер	8–10 км	300–400 м
Дым от костра	—	5–7 км
Автомобильная фара	8–10 км	1-1,5 км

Собираясь в увлекательное лесное путешествие или на покорение очередной горной вершины, следует взять с собой основные элементы ориентирования: компас, карту, часы. Вполне возможно, что именно в этот раз группа собьется с маршрута, а данная предусмотрительность поможет отыскать правильный путь.

Определение на карте точки стояния на местности промером расстояния.

Способ применяется главным образом при движении по дороге или вдоль линейного контура. Преимущественно на закрытой местности или при плохих условиях видимости. Сущность способа: измеряют расстояние (спидометром, шагами) от ориентира, расположенного у дороги или какого-либо другого линейного ориентира, до определяемой точки стояния. Затем это расстояние откладывают на карте вдоль дороги (линейного ориентира) в соответствующем направлении. Точность определения точки стояния данным способом зависит главным образом от величины ошибки измерения расстояния на местности.

Определение на карте точки стояния на местности по направлению и расстоянию.

Способ применяют, когда опознан только один ориентир. В этом случае карту ориентируют покомпасу с учетом магнитного склонения. Затем к ориентиру на карте прикладывают линейку, визированием направляют ее на тот же ориентир на местности и проводят линию. Визировать можно и по карандашу, установленному вертикально. Для этого ориентированная карта должна находиться в горизонтальном положении примерно на уровне подбородка.

Карандаш ставят отвесно на изображение ориентира на карте, визируют через него на ориентир и, не изменяя положения глаза и карты, медленно передвигают карандаш на себя. На прочерченной линии визирования от изображения ориентира откладывают расстояние, которое предварительно измеряют шагами,биноклем, дальномером или оценивают глазомерно.

Оптические дальномеры

_______Наиболее распространенным типом дальномеров является нитяной.

p_____n_____p100_____n_______

_______

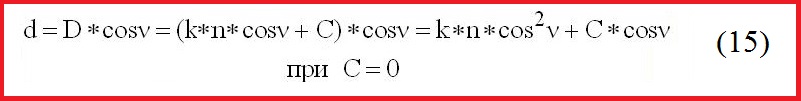

_______Если бы рейка стояла перпендикулярно лучу MN, то взяв по рейке отчет n’, мы определили бы расстояние:

_______Cn

_______

_______d

_______≈ 1/300_______Д.А. Кулешова, Г.Е. Стрельникова «Инженерная геодезия для строителей»_______светодальномерылазерные дальномеры

_______Считая, что скорость распространения электромагнитных волн V известна, можно записать:

_______

_______Скорость распространения электромагнитных волн в вакууме:_______________________________________________V = 2997925 ± 0,4 км/c

https://vk.com/video_ext.php

https://vk.com/video_ext.php

Инструкция по прохождению теста

• Выберите один из вариантов в каждом из 10 вопросов;
• Нажмите на кнопку «Показать результат»;
• Скрипт не покажет результат, пока Вы не ответите на все вопросы;
• Загляните в окно рядом с номером задания. Если ответ правильный, то там (+). Если Вы ошиблись, там (-).
• За каждый правильный ответ начисляется 1 балл;
• Оценки: менее 5 баллов — НЕУДОВЛЕТВОРИТЕЛЬНО, от 5 но менее 7.5 — УДОВЛЕТВОРИТЕЛЬНО, 7.5 и менее 10 — ХОРОШО, 10 — ОТЛИЧНО;
• Чтобы сбросить результат тестирования, нажать кнопку «Сбросить ответы»;
