Альпинисты и скалолазы используют команду самостраховка! по-разному. и это может аукнуться

Где встречаются шлямбуры?

На скалодромах

На искусственном рельефе скалодромов точки страховки являются частью общей скалолазной конструкции и представляют собой металлические проушины для карабинов – шлямбура. Такие проушины прикручены к несущей конструкции скалодрома через метр-полтора, основное их предназначение – страховка скалолазов от несчастных случаев во время покорения трассы.

Шлямбуры широко используются в спортивном лазании по естественному рельефу, в частности – в тренировках и соревнованиях на трудность. На популярных скалолазных маршрутах, в частности, в горах Крыма, прослеживается вся история развития конструкции шлямбурных крюков – от шлямбуров скалолазов-первопроходцев до суперсовременных моделей. Кстати, в 60-70 годах прошлого века в скалолазании часто использовался стиль, когда трасса практически полностью пробивалась шлямбурами, к примеру, маршрут Моногарова на Ушбе.

Следует отметить, что шлямбурные крюки используются не только для организации страховки, но и для ночевки на скале.

Напарник отстегнулся, а вы висите на станции из двух не сблокированных точек

Если два анкера на станции не сблокированы цепью, вы встанете самостраховкой в один из них. Если на втором анкере висит оттяжка и вас страхует напарник, на станции вы всё ещё на двух точках. Если напарник отстегнулся — остаётесь на одной. Одной точке нельзя доверять свою жизнь, даже если это анкер. Это одно из основных правил в горных видах спорта, фундаментальное правило.

Правило правилом, но после того как я сам стал делать скалолазные маршруты и ремонтировать альпинистские маршруты, вник в детали и всякого насмотрелся — понял это правило на всю глубину истинного принятия.

Станция на китайских анкерах с рынка:

Пока вас страхует напарник, отказ одной из точек станции не приведёт к печальным последствиям. Вы повисните на оттяжке, вщёлкнутой во вторую точку. Даже если вылетит и она — повиснете на предыдущей оттяжке.

Ещё один нюанс, можно сказать, третья опасность от непредвиденного исчезновения страхующего после команды «Самостраховка!»:

Чем опасны шлямбуры?

Надежность шлямбура, наглухо забитого в скалодромную панель, не вызывает у покорителей искусственного рельефа никаких опасений. Однако, не стоит закладывать в сознании стереотип абсолютной надежности шлямбурного крюка, особенно, если спортивная практика происходит в условиях естественного рельефа. И дело не только в том, что неправильно закрепленный в скальной породе шлямбур теоретически может вылететь. Зачастую слишком уверенные в собственных силах скалолазы, покорившие топ маршрута, организуют на одном шлямбуре самостраховку, отказываясь от нижнего страхующего. А ведь на единственную точку страховки не всегда можно положиться, особенно, если учесть, что кольца на шлямбурах так же имеют свойство постепенно перетираться.

Как устанавливается шлямбурный скальный крюк

При использовании шлямбурных крючьев последовательность действий альпиниста довольно простая:

берётся пробойник, скальный молоток и, совершая вращательные движения пробойником после каждого удара, создаётся глухое отверстие. В зависимости от глубины и диаметра отверстия, твердости породы, вида применяемой насадки и степени ее износа, мастерства альпиниста и т.п. процесс может занять от 10-15 мину. Недостаточная глубина отверстия недопустима, а в некоторых случаях недопустима и избыточная глубина. Для удобства контроля глубины, на сверло можно намотать несколько витков изоленты.При создании отверстия выше уровня глаз быстро устают руки
отверстие очищается от пыли и крошки (полезно это делать и во время работы) с помощью грушы или другого способа (например, выдувать крошку ртом).
в отверстие вставляется шлямбурный скальный крюк с проушиной на конце и забивается молотком. При забивке он расклинивается в стене. Хорошо забитый шлямбурный скальный крюк выдерживает нагрузку около 25 кН.

Осторожно, шлямбур!

Шлямбурный скальный крюк, Шлямбурный крюк — альпинистское снаряжение, предназначенное для организации точек страховки на скалах. В отличие от обычных скальных крючьев шлямбурный скальный крюк забивается не в трещину, а в монолит.

Упрощённое (жаргон) название — Шлямбур.

При использовании шлямбурных крючьев последовательность действий альпиниста следующая:

Сначала делается отверстие в скале. Для проделывания отверстия в стене используется специальный пробойник — шлямбур.
Затем в отверстие вставляется шлямбурный скальный крюк с проушиной на конце и забивается молотком. При забивке он расклинивается в стене. Хорошо забитый шлямбурный скальный крюк выдерживает нагрузку около 25 кН.

Шлямбурные крючья бывают одноразовые и многоразовые. Многоразовые отличаются от одноразовых тем, что крюк в стене расклинивается за счёт вкручивания по резьбе болта. Соответственно, выкручивая болт, можно вытащить крюк.

Использование шлямбурных крючьев для организации промежуточных точек опоры в альпинизме не приветствуется, так как нарушается спортивный принцип свободного лазания. Поэтому шлямбурные крючья используются преимущественно для организации страховки, в том числе для ночёвки на стене.

В скалолазании шлямбурные крючья используются для подготовки трасс в лазании на трудность на естественном рельефе.

Шлямбур с карабином, вщёлкнутым в проушину шлямбурного крюка

Как выбрать ледобур?

Так, чем же они друг от друга отличаются, и как их выбирать? Прежде чем купить ледобур — не лишним будет узнать основные характеристики инструмента.

Материал бура

Большинство современных буров изготавливают из стали, так как зубья бура должны быть из твердого материала и долгое время оставаться острыми, «держа заточку».

Правда, из этого правила есть пара интересных исключений.

Изготавливались советской промышленностью в огромных количествах. Их также мастерили многочисленные умельцы из титана, который «доставали» на оборонных предприятиях. Пожалуй, это гордость в отечественном снаряжении. Ходят легенды, что титановые буры служили твёрдой валютой при обмене снаряжением с иностранцами. Именно благодаря таким обменам у наших альпинистов появлялось импортное снаряжение. Неоспоримое достоинство таких буров – более лёгкий вес по сравнению со своими стальными собратьями. Однако, есть и недостаток – сравнительно быстро тупятся и не так хорошо крутятся в твёрдый лёд, как современные стальные буры.

Форма зубьев ледобура

Самые лучшие буры изготавливают с зубьями, имеющими агрессивный угол наклона.

Также важна и заточка зубов – буры, имеющие заточку направлением внутрь, крутятся в лёд лучше.

Полировка поверхности

Чем ровнее поверхность бура – тем меньшее сопротивление он будет оказывать при вкручивании. Это одна из самых сложных задач при изготовлении ледобуров.

Ведь отполировать нужно не только гладкие части, но и резьбу, и даже внутреннюю поверхность трубки. Чем полировка качественнее – тем лучше будет вкручиваться бур, тем он дороже.

Форма трубки ледобура

Лучшие модели буров представляют собой трубку не с параллельными стенками, а конической формы. Это позволяет крошкам льда лучше проходить через ледобур, соответственно, такие буры лучше крутятся.

Ручка для закручивания

Большинство производителей предлагает две модификации своих изделий:

со встроенной ручкой
без ручки

Естественно, с ручкой работать намного удобнее, особенно во время сложного лазания. Образцы без ручки можно закручивать при помощи специальной съёмной ручки или вовсе без неё.

Однако, стоит отметить, что это не слишком удобно.

Съёмная ручка ледобура

Длина ледобура

Буры производятся в различных вариантах размерного ряда. У каждого производителя он свой. В ассортименте альпиниста должны быть образцы разной длины, каждый для своих целей.

Рассмотрим основные.

Ледобуры длинные — длиной в 20 см и больше

Хорошо подходят для рыхлого летнего льда, а также для организации ледовой проушины. В зарубежной литературе её принято называть «прошивкой Абалакова» по имени её изобретателя – советского альпиниста Виталия Абалакова. Суть её состоит в просверливании встречных отверстий во льду, в которые продевается вспомогательная верёвка. Рекомендуется делать её при помощи самого большого, из имеющихся у вас бура. Получается очень надёжная точка крепления, если все правильно сделано.

Ледобуры короткие — длиной меньше 14 см

Они могут понадобиться в тех местах, где слой льда очень тонкий и обычный бур начинает упираться в скалу раньше, чем будет вкручен полностью.

Также короткие буры могут быть полезны на твёрдом зимнем льду, т.к. вкрутить их быстрее, а прочность в таких условиях они обеспечивают вполне достаточную.

Средние буры от 14 до 20 см

Такие ледобуры, как правило, составляют основное количество в комплекте альпиниста, т.к. являются самыми универсальными.

Техника использования шлямбурного крюка

Шлямбурный скальной крюк отвечает за организацию точек страховки на естественном скальном рельефе либо же на скалолазных стендах. И если в стенах скалодрома такие крюки устанавливаются заблаговременно при обустройстве панели с зацепами, то за подготовку «живых» скалолазных трасс чаще всего отвечают сами спортсмены.
На первом этапе установки шлямбура необходимо пробить в скальной породе отверстие с помощью специального пробойника. Для этих целей подойдет и обычный строительный перфоратор, однако, не всегда на высокую скалу удастся взобраться с таким тяжелым грузом. В подготовленное отверстие вставляется шлямбурный скальной крюк с проушиной (он должен входить очень плотно) и забивается молотком – в это время происходит расклинивание шлямбура внутри породы.
К слову, шлямбуры бывают одно- и многоразовыми. Многоразовые крюки расклиниваются в стене за счет вкручивания по резьбе болта, поэтому такие шлямбуры могут использоваться десятки раз, не утрачивая основных функциональных особенностей.

Ссылки

Энциклопедия туриста: крючья
Гутман Л., Ходакевич С., Антонович И. Техника Альпинизма. Учебное пособие для начинающих альпинистов. Одобрено секцией альпинизма Всесоюзного комитета по делам физкультуры и спорта при СНК Союза ССР Москва: Государственное издательство «Физкультура и Спорт» 1939
Альпинизм. Под общей редакцией И. И. Антоновича

Скалолазание и альпинизм
Классификация	Альпинизм Скалолазание трудность скорость боулдеринг Спелеотуризм Горный туризм Ледолазание
Снаряжение	Верёвка Страховочная система Каска Спусковые устройства Обувь Альпинистские кошки Скальные туфли Ледоруб Ледобур
Страховка	Страховка (альпинизм) Страховка (скалолазание)

Что такое ледобуры, и с чем их едят.

Ледобур — это средство страховки на ледовом рельефе. Представляет собой полую трубку с проушиной для крепления карабина и/ или оттяжки с одной стороны и острые зубья для вкручивания в лёд с другой.

Ледобуры — немного истории

Исторически первым средством страховки на ледовом рельефе были крючья, которые нужно было вбивать в ледовую поверхность. Например, широко распространённая в Советском Союзе «морковка».

Для её забивания требовалось не только большое количество физических трудозатрат, но и филигранная техника. Потому что при одном неловком ударе лёд мог сколоться, и тогда всю работу по забивке приходилось начинать сначала.

Следующим этапом развития страховочных средств на льду можно считать «штопорные» ледовые крючья. Они имели небольшое сечение и были достаточно тонкими. Следовательно, выдерживали небольшие нагрузки. При этом процесс закручивания оставался по прежнему непростым и муторным.

После штопорных крючьев появились первые образцы забивных ледобуров из полой трубки. Такой ледобур необходимо было сначала забить на треть, а потом завершить процесс установки вкручиванием до конца.

И, наконец, современный вид ледобура — полая трубка и острые зубья на конце. Такая конструкция позволяет устанавливать буры даже в самый твёрдый зимний лёд.

Естественно, принято считать лучшими те ледобуры, которые легче вкрутить в лед.

Способы установки распорных шлямбуров

Отверстие в камне делают либо при помощи перфоратора, либо специальным пробойником. Само собой, использование перфоратора оправдано только при наведении спортивных маршрутов. Обычно-же используют пробойники, в которые устанавливают сверла от перфоратора. При установке сплитов, к пробойнику крепят не сверло, а коронку от сплита.

При пробивке отверстия, по пробойнику бьют молотком и обязательно, после каждого удара немного проворачивают. Недостаточная глубина отверстия недопустима, а в некоторых случаях недопустима и избыточная глубина. Для удобства контроля глубины, на сверло можно намотать несколько витков изоленты

Еще важно, чтобы анкер входил в отверстие достаточно туго. Особенно критично это для сплитов, ведь при большом зазоре, коронка сплита во время расклинивания просто сломается

Пробойник для шлямбурного скального крюка

Чтобы забить шлямбурный крюк надо предварительно специальным пробойником или перфоратором сделать глухое отверстие в скале.

Перфоратор используют самый обычный, который может быть у вас дома. Его используют при подготовке скалолазных дорожек или при оборудовании шлямбурами альпинистских или фриклайминговых маршрутов. На гору такой инструмент с собой не потащишь… да и не спортивно это.

При альпинистских восхождениях используют специальные пробойники. Любой пробойник представляет из себя рукоятку, к которой крепится рабочий орган, например сверло.

Есть несколько типов пробойников:

без сменной рабочей части. Как правило, маленькие и легкие. Именно с них начинался шлямбурный альпинизм. Наилучший вариант: пробойник в сборе с грушей. Внутри пробойника имелось маленькое отверстие вдоль оси для продувки рабочей области от скальной крошки.
со сменной рабочей частью. Это массивная ручка, к которой присоединяются сменные насадки. Ручка может иметь резиновое покрытие для удобства работы. Пластмассовое покрытие хуже, так как будет проскальзывать в руке. Покрытия может и не быть, но в этом случае должна быть предусмотрена возможность легкого проворота пробойника вокруг оси. Например, откидывающийся рычаг.

Пробойник со сверлом

Что такое ледобуры, и с чем их едят.

Ледобуры — немного истории

Естественно, принято считать лучшими те ледобуры, которые легче вкрутить в лед.

Подвиды боулдеринга

Современный боулдеринг невероятно разнообразен и, что примечательно, систематически возникают новые его подвиды. На сегодняшний день боулдеринг подразделяется в соответствии со следующими критериями:

по уровню высоты:

низкий– предполагает лазание по небольшим валунам высотой 2-4 метра;
хайбол– рассчитан на покорение сложных рельефов валунов высотой от 5-ти метров и выше;
сидячий– старт маршрута происходит с сидячего положения (на земле или мате);

по количеству участников:

индивидуальный – валун покоряется скалолазом единолично;
коллективный – предполагает участие в тренировке или состязании команды от 3-х спортсменов;

по рельефу:

на естественных валунах;

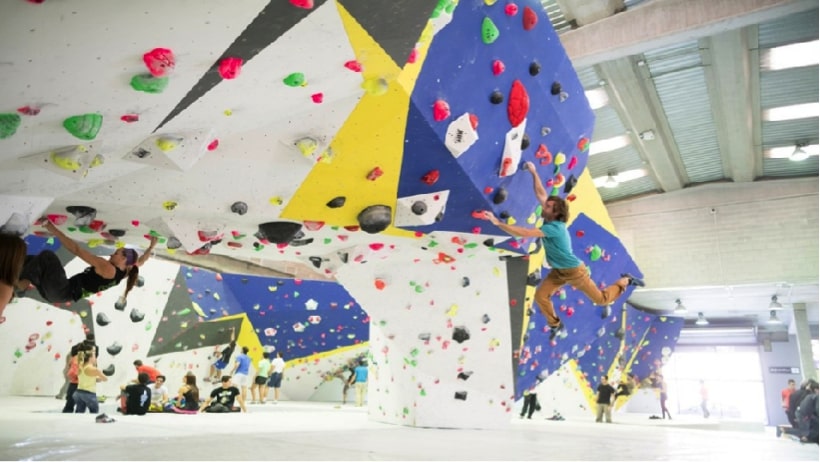

на искусственно созданных боулдеринг-стендах (занятия проходят в стенах скалодромов или специализированных боулдеринговых залах).

Конструкция и виды

Современные шлямбуры делают либо из нержавеющей стали, либо из оцинкованной стали, при этом проушины бывают из алюминиевого сплава.

Ухо шлямбурное Petzl Coudee

Не следует применять проушину из «нержавейки» вместе с анкером из «оцинковки» и наоборот, иначе срок службы такой конструкции может уменьшится.

Все шлямбуры, по способу установки можно разделить на клеевые и распорные. В свою очередь, распорные шлямбуры бывают съемные и несъёмные.

Анкер-шпилька ТМ КРОК

Распорные шлямбуры

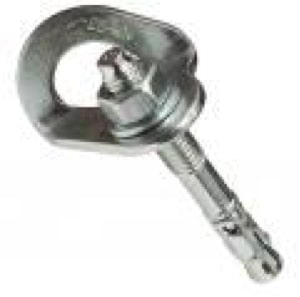

Съемные распорные шлямбуры. В их конструкции используют анкерный болт, который при закручивании расклинивает и надежно удерживает проушину в породе. Потом можно ослабить болт и вытащить анкер. И хотя эту конструкцию можно считать съемной, все-же шлямбуры обычно не убирают, а оставляют на месте для других.

Несъемные распорные шлямбуры. Для их установки используют не болт, а Т – образную гильзу с разрезом вдоль, в которую молотком забивают металлический сердечник, исторически, именно эти конструкции были первыми. Сейчас конструкция гильзы может быть с разрезами только на конце. Яркий пример, это шлямбур Petzl Long Life.

Шлямбуры Petzl

Спиты

Отдельно можно выделить так называемые спиты. Их конструкция такова, что одноразовый сердечник используют сначала для пробивания отверстия в камне, а потом его-же расклинивают в скале и привинчивают к нему проушину. Такая конструкция имеет одно преимущество, круглой коронкой пробить отверстие проще чем многоразовыми пробойниками, ведь каждая новая коронка всегда острая и не замятая. Однако, надежность такой конструкции ниже, чем при использовании классической системы. Это связано с тем, что коронка после пробития ей отверстия может иметь микротрещины. Хотя, абсолютное большинство пещер были пройдены с использованием именно сплитов, а это говорит в пользу надежности и практичности данной конструкции.

Техника установки спита

Клеевые шлямбуры

Клеевые шлямбуры. Такие крючья крепят в камне при помощи специального клея, по составу похожего на эпоксидную смолу. Делают это так: сначала сверлят либо пробивают отверстие, после очистки от крошки и пыли в него вставляют ампулу с клеевым составом, затем забивают сам шлямбур. Такая конструкция наиболее надежная и прочная, конечно, при условии правильности выполнения всех действий по установке.

Шлямбур Petzl COLLINOX

Обзор ледобуров

Для того чтобы помочь вам в выборе, предлагаю рассмотреть самые лучшие модели производителей, встречающихся на рынке.

Ледобур Black Diamond Express

Одна из самых популярных моделей во всём мире. Выпускаются в пяти размерах, каждый отмечен своим цветом ручки: красный (10 см), жёлтый (13 см), синий (16 см), серый (19 см) и зелёный (22 см). Очень широкий размерный ряд – легко подобрать подходящий размер. Сертифицированы на нагрузку в 10 кН.

Ледобур Black Diamond Express — классического дизайна с удобной ручкой для закручивания. Имеет два отверстия для вщелкивания карабина. Нижнее – основное для крепления страховки, верхнее – вспомогательное, на него удобно подвешивать вещи (рюкзак или инструменты) на станции страховки.

Эти буры исключительно хорошо крутятся в лёд благодаря своей форме и удобной ручке. Их также очень удобно выкручивать. Проушины у этих буров имеют достаточный размер и удобный дизайн. Благодаря складной ручке очень удобно переносить на беседке и снимать с неё.

Также существует упрощённая модификация этой модели – все то же самое, но без складной ручки. Экономия в весе и цене взамен удобству вкручивания.

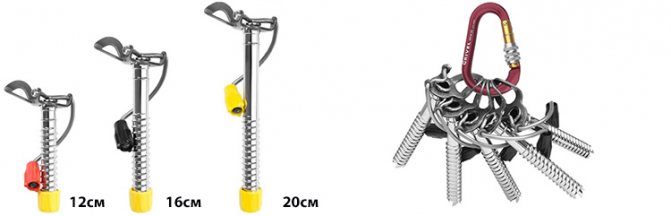

Ледобур Grivel 360

Выпускается длинами 12 см, 16 см и 20 см. Имеют цветовую маркировку ручки в зависимости от длины. Обладают средним весом в сравнении с аналогами.

Проушина ледобура имеет очень маленькие размеры, что очень помогает при закручивании, этот бур помещается в небольшие углубления и раковины во льду. При этом отверстие для карабина достаточно большое, что позволяет вщелкивать и по две штуки при необходимости. Кроме того, эта модель обладает одной из самых длинных ручек для закручивания, благодаря её складной конструкции – это очень облегчает процесс вкручивания. В разложенном положении получается очень большой рычаг, соответственно требуется меньше усилий.

Резьба имеет оригинальную обратную форму. Благодаря чему бур имеет большую площадь соприкосновения со льдом. Точнее сказать, при рывке создаётся более правильное направление распределения усилия. Что обеспечивает большую надёжность закрепления в рыхлом льду. Также имеет упрощённую модификацию Helix без складной ручки.

Ледобур CAMP Radion

Ледорубы Radion выпускаются в трёх размерах: 12 см, 17 см и 22 см. Они также имеют цветовую маркировку в зависимости от размера. А ещё вшитую петлю для крепления карабина. За счёт этого они немного тяжелее аналогов, однако позволяют обойтись без использования оттяжки. Что в общем итоге все же приведёт к экономии в весе. Крутятся в лёд они не так прекрасно, как Black Diamondили Grivel, но все же неплохо благодаря большой ручке, обеспечивающей хороший рычаг.

Проушина ледобура имеет дополнительное отверстие для удобства переноски бура на беседке (если его крепить за оттяжку – он будет висеть слишком низко и мешать при движении).

Этот ледобур очень удобно начинать вкручивать, т.к. его можно подстраховать за оттяжку – это поможет не потерять его.

Также имеет необычную форму заточки резьбы, аналогичную модели Grivel 360, позволяющую повысить прочность закрепления бура на рыхлом льду.

Ледобур Petzl Laser Speed Light

Это новый, усовершенствованный вариант модели Laser. Выпускается в трёх размерах: 13 см, 17 см и 22 см. Имеют цветовую маркировку в зависимости от длины. Это одни из самых лёгких буров на рынке благодаря тому, что трубка выполнена из алюминиевого сплава. При этом коронка сделана из стали, зубцы долго не тупятся, хорошо входят в лёд. Благодаря небольшому размеру проушины, эти ледобуры очень удобно переносить на беседке, а также устанавливать в углубления, встречающиеся на неровной поверхности льда. Невероятно лёгкие ледобуры без ущерба в удобстве вкручивания в лёд.

Закладные элементы

Закладные элементы в отличие от крючьев не нужно вбивать в скальные трещины: благодаря своей конструкции они без вбивания вставляются в трещине и заклиниваются внутри, обеспечивая страховку.

Над созданием специальных металлических закладок для альпинизма стали целенаправленно работать с середины 1950-х гг. Во многом это было продиктовано необходимостью дополнить в альпинистском наборе классические скальные крючья, которых для успешного прохождения маршрутов было недостаточно. Работа с закладками требует меньше времени, а многообразие форм делает эти элементы универсальными.

Мартовскую обложку журнала Summit в 1973 году украсил шарж, где закладка одерживает победу в поединке с крюком на глазах у восторженных вершин. Фото с сайта photobucket.com.

Виды закладок в альпинизме: стопперы, гексы, эксцентрики

Закладки порой значительно отличаются друг от друга по внешнему виду, однако принцип работы у них одинаковый: нагрузка удерживается за счёт заклинивания закладки внутри сужающихся трещин.

Закладки, как правило, держат нагрузку только в одном направлении — вниз, а при движении вверх вынимаются из трещины. После размещения закладки в трещине необходимо проверить надёжность закрепления резким рывком в разных направлениях. Устанавливать закладку в трещине необходимо таким образом, чтобы как можно большая площадь её поверхности соприкасалась со скальным рельефом. Для извлечения закладки из трещины может понадобиться дополнительное снаряжение в виде специального экстрактора.

Что касается размера, производители предлагают широчайший выбор закладок: от «семечек», которые подходят только для ИТО, до элементов размером с половину каски.

Что касается различных названий закладок (стопперы, гексы, эксцентрики и др.), они отражают лишь специфику формы или попросту пожелания производителя — общий принцип работы у всех этих элементов одинаковый и описан выше.

Некоторые вариации закладок: классические стопперы, микростопперы, гексы и эксцентрики.

Стопперы (Stoppers)

Классическая, проверенная временем и наиболее распространённая закладка трапециевидной формы. Стопперы маленького размера обычно представляют собой цельную форму, стопперы среднего и большого размера, как правило, полые. Встречаются вариации закладок-стопперов с прямыми и изогнутыми гранями, острыми и закруглёнными углами, с рифлёной и гладкой поверхностью. Стопперы изготавливаются преимущественно из алюминия, тросики из стали.

«Семечки» или микростопперы (Micro Stoppers)

Стопперы самого маленького размера, разработанные для самых тонких трещин. Имеют трапециевидную форму, как и обычные стопперы. Самые маленькие стопперы предназначены только для ИТО и не пригодны для страховки. Разобраться с областью применения снаряжения поможет инструкция производителя, не пренебрегайте ею.

Гексы (Hex, в коллекции Black Diamond — Hexentrics)

В отличие от стопперов гексы имеют шесть прямых или изогнутых граней, из-за чего и получили своё название. Такая форма увеличивает надёжность и расширяет область применения закладки, поскольку позволяет устанавливать её в трещине несколькими способами, что делает гексы очень популярными. Подходят для более широких трещин.

Эксцентрики (Tricams, трикамы)

Могут использоваться как обычные закладки или работать по принципу кулачковых устройств: при натяжении верёвки эксцентрики вращаются вокруг оси, прочно заклиниваясь в трещине. Имеют форму пирамидки (см. на фото выше). Трикамы идеальны для горизонтальных трещин, карманов и вертикальных глухих трещин. Удобны для использования на ледовом рельефе благодаря острому носику.
