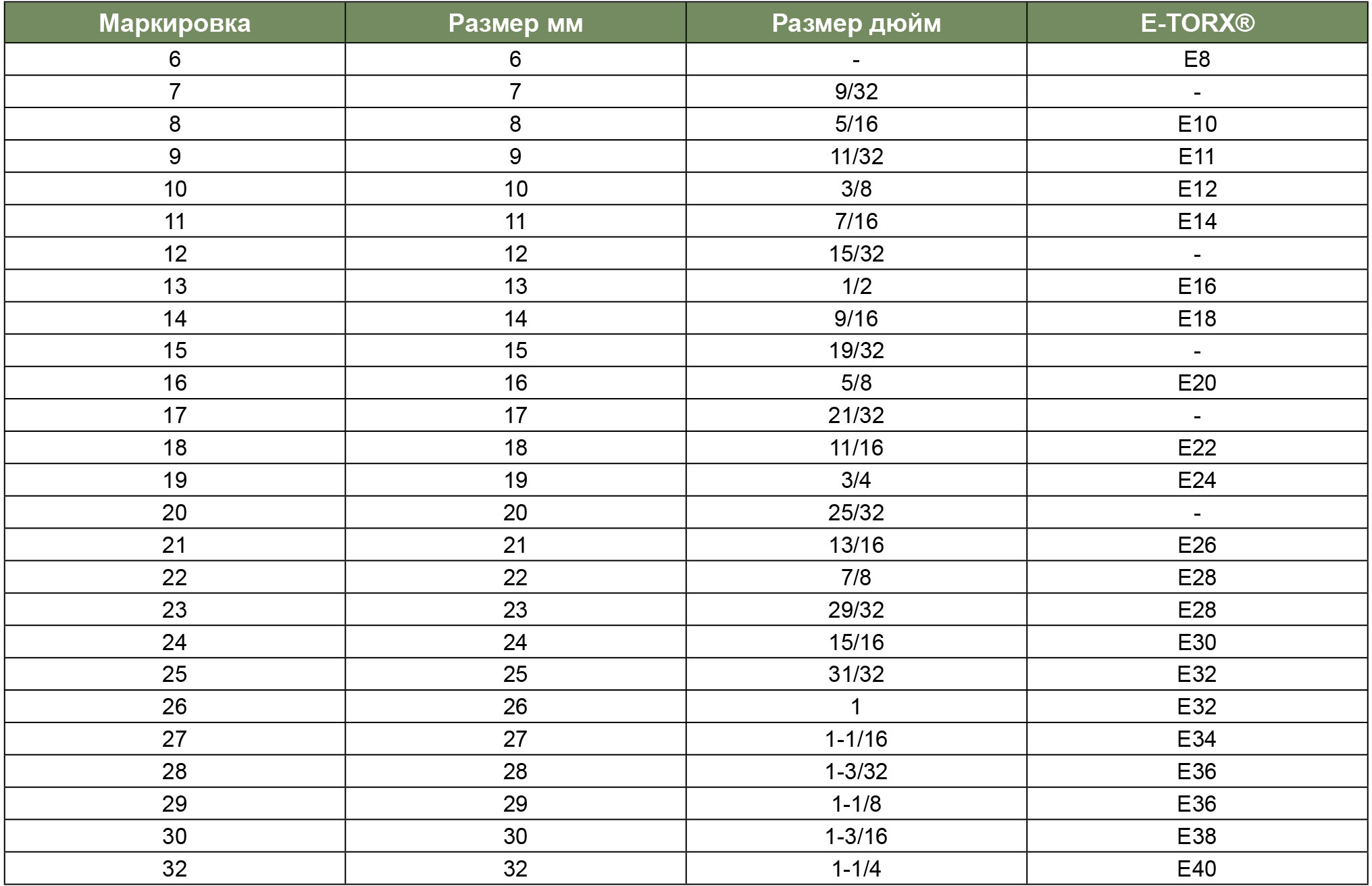

Гаечные ключи: таблица соответствия дюймового (американского, имперского..) и метрического (европейского...) рядов гаечных ключей

Правила выбора

Как удачно выбрать рожковый ключ, чтобы не ошибиться? Широкий ассортимент модельного ряда ключей ясно дает понять, что для «каждого сверчка имеется своя скрипка», т.е. для выполнения любой задачи существует свой вид инструмента.

Прежде всего, нужно знать цель применения и уровень сложности поставленного задания. Для производства гаечных ключей используется высококачественная инструментальная сталь, содержащая ванадий и хром.

Чтобы одним махом решить множество задач и, главное, не размышлять, какой ключ подойдет, можно приобрести универсальную модель, совмещающую несколько инструментов. Такому мастеру подвластны любые размеры и модификации гаек. Его мощные зубцы не дают скользить по гладким поверхностям, являясь значительным достоинством инструмента.

Существующие электрические ключи работают благодаря энергетическому заряду аккумуляторов и батареек. В этом случае, мастер сам решает, какой инструмент ему больше по душе.

Приобретая инструмент, не забудьте про размер рукоятки, так как длинная будет сокращать амплитуду движения при повороте. Укороченная одна губка способствует увеличению радиуса действия ключа и накидыванию головки сбоку гайки.

Как вариант, можно использовать еще один способ ремонта зева с помощью наваривания слоя металла, который откорректирует размер зева абразивным инструментом. При размере зева 25 мм этот способ произведет нужный эффект.

Срок эксплуатации ключей может составлять от одного года до пяти лет. Самым долговечным считается ключ кольцевой, соответствующий требованиям ГОСТ 2906. Он достаточно прочный, но со временем подвержен износу. Кроме этого имеет ограничения в эксплуатации: его применяют только для гаек.

Описание

Головка крепёжного изделия обычно имеет цилиндрическую форму с шестигранным углублением. Для работы со шлицами данного вида используется шестигранный ключ (инбусовый ключ) или же бита с соответствующим наконечником.

Номинальным размером шлица и ключа является расстояние между противоположными параллельными гранями шестигранника, которое выражается в миллиметрах (при этом, для ключа методику измерения и допуски см. ГОСТ 8560-78) или долях дюйма.

Шестигранный шлиц следует отличать от других похожих типов, например, в виде шестилучевой звезды (англ. TORX). Также различаются шестигранные ключи и торцовые ключи с внутренним шестигранником (в виде шестигранной трубки). Последние предназначены для работы с гайками, и обычными винтами и болтами с шестигранной головкой.

Основные требования к инструментам

Для качественного приспособления существует ряд требований:

поверхность инструментов гладкая, с антикоррозионной обработкой, на ней не бывает трещин и изломов; параллельные губки без перекосов;
рабочий профиль без сколов, наклёпа, и прочих механических повреждений;
у комбинированных и накидных ключей равномерные величины колец и строго центральное расположение отверстий;
имеющийся тумблер вращения прочно закрепляется в храповике;
все маркировки наносятся и читаются.

Под рабочим профилем инструментов подразумевают сочетание плоскостей, сообщающих механическое давление слесарного орудия на элемент, какой необходимо отвернуть.

Телом гаечных ключей называют корпус изделий, транслирующий механическое воздействие. Индивидуальные особенности характеризуют тот или иной предмет.

Для ключей гаечных рожковых ГОСТ жёстко регламентирует стандартный размер. Он определяется полостью разрыва между губками — зевом ключа. Этот параметр исчисляется миллиметрами и фиксируется в специальных справочных таблицах. На корпус наносят маркировку. В описание подобных ключей гаечных ГОСТ требует указания размерности, твёрдости, материала покрытия поверхности. Отмечается широкий диапазон ключей по величине: минимальный 2, 5 миллиметров, самый крупный 75 мм. Системы исчисления.

Читать также: Какой лучше выбрать домкрат для автомобиля

Одна из характеристик тоже касается типоразмера инструмента. Некоторые мировые производители по немецкой инициативе показывают данные о показателях рабочих элементов отталкиваются от европейской (метрической) структуры. Многие другие используют дюймовую, принятую в США. Конфликт систем проявился в совпадении всего лишь двух габаритов — на 15 мм (19/32′′) и 19 мм (¾′′).

В зависимости от системы исчисления принадлежности подразделяют на две категории:

Те, которые поддерживают метрическую систему. Размер даётся в миллиметрах и варьируется в пределе 2,5−230 мм для общих комплектов, 6−41 мм для автомобильных.
Дюймовые инструменты работают в системе с основной мерой дюйм (1′′ = 25,4 мм). Габариты колеблются от 1/8 до 91/8′′. Для автомобильных ключей гаечных рожковых размеры ГОСТ исчисляет от 1/8 до 15 /8′′.

Разновидности моделей

Наиболее распространенными и востребованными являются ключи с двумя рожками (зевами). Такая модель называется двухрожковый ключ, соответствующий ГОСТ 2839. Для раскручивания крепления с шагом между гранями 18-20 мм, расположенными друг напротив друга, потребуется ключ с маркировкой 18 (20).

составные по ГОСТ 16.983, которые состоят из торцевой насадки, полого углубления и ручки;
разводные по ГОСТ 7275.75, с возможностью регулировки размера;
узконаправленные, используемые в специфических видах производства;
в виде звезды, бристольские и шестигранники, в соответствии с ГОСТ 11737.93, применяемые для содержания и ремонта велотранспорта и компьютерной техники, в сложнодоступных местах.

Выбираем набор

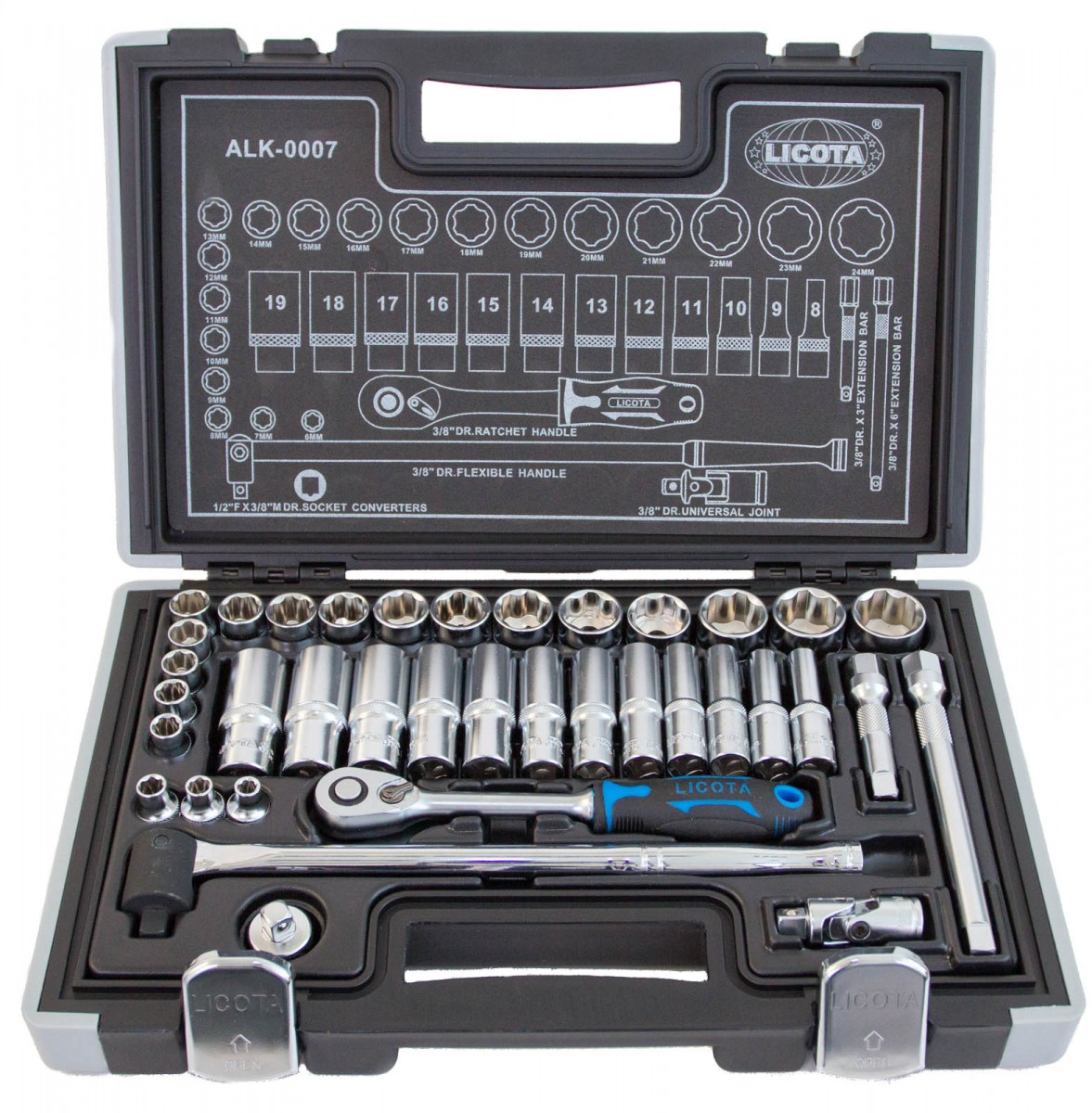

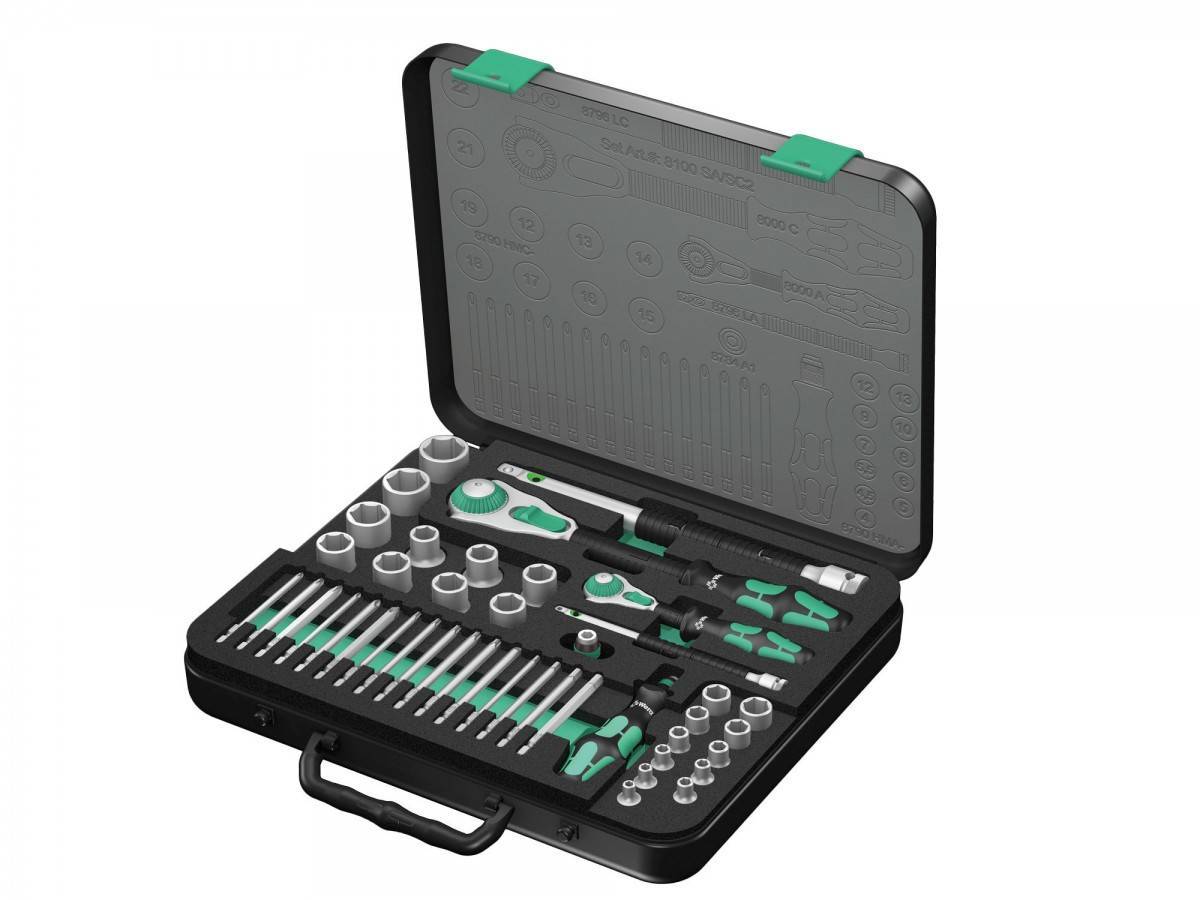

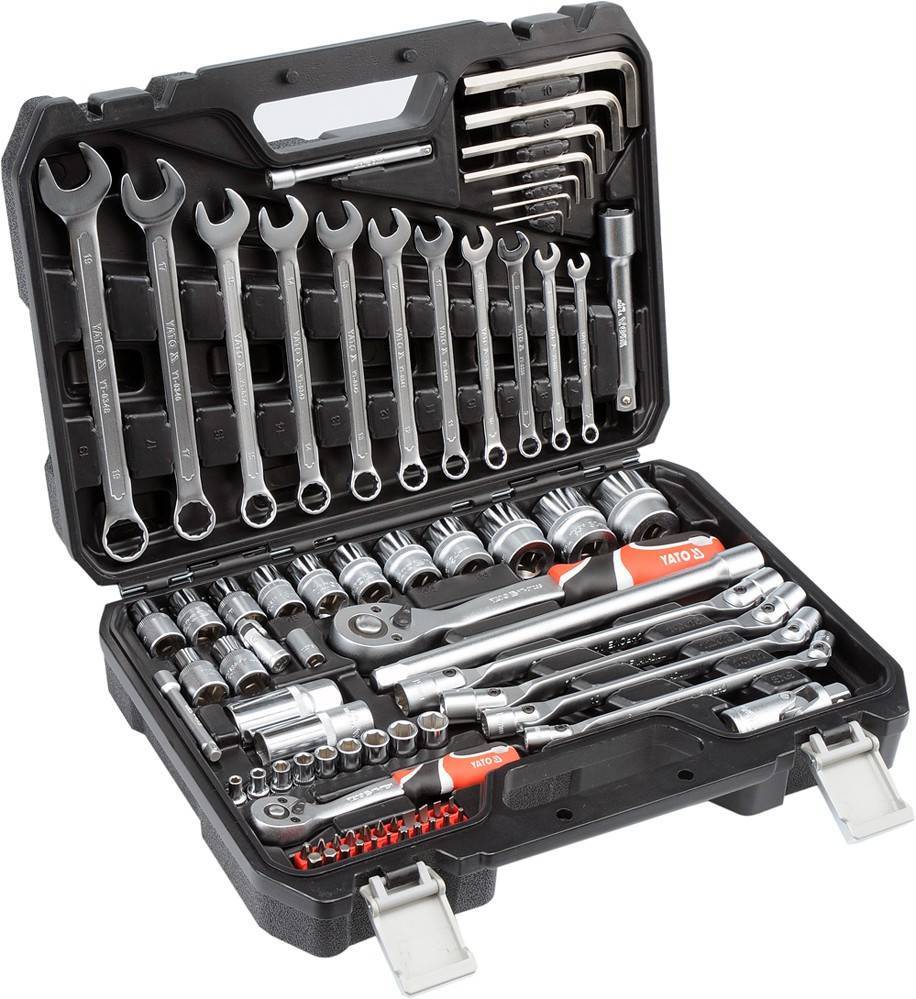

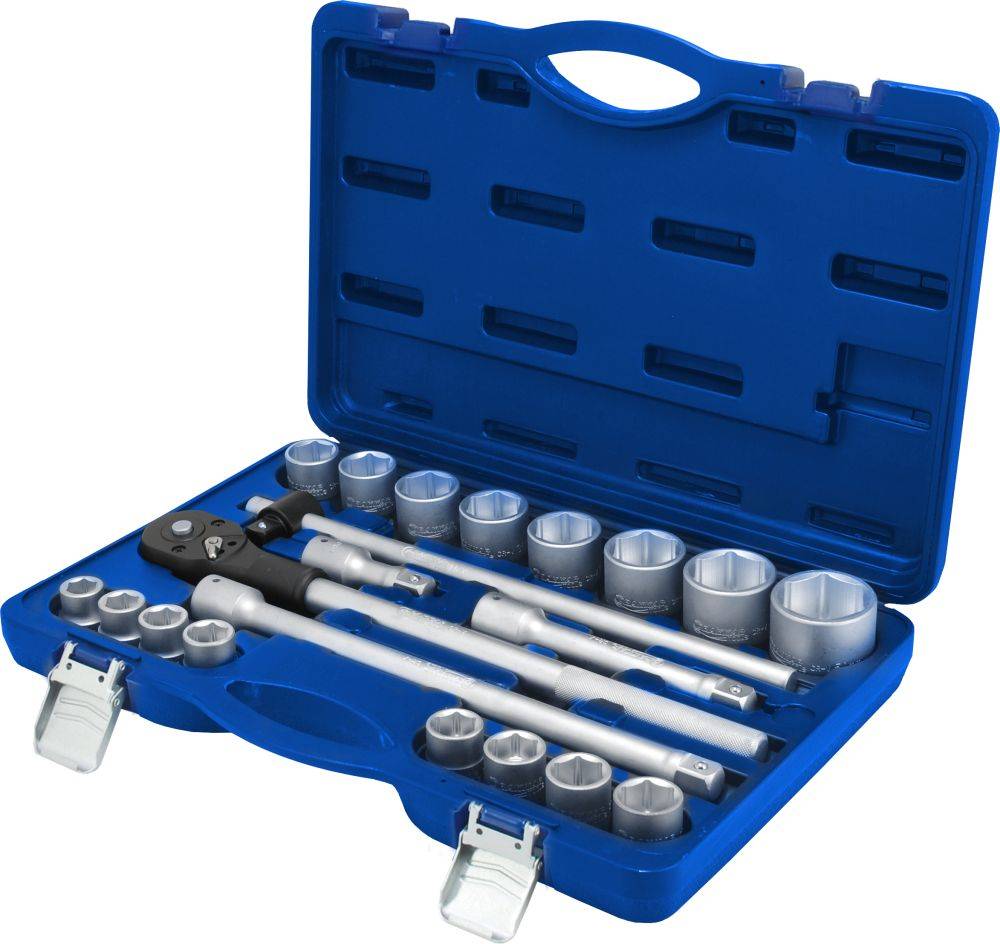

Итак, разберем, что представляет собой набор торцевых головок. Как правило, в его комплектацию входит набор элементов разного размера и дополнительные аксессуары, такие как наконечники для отвертки, токарные резцы, а в полных наборах можно даже встретить гаечные ключи.

Определяющим фактором наборов становится количество содержащихся в нем предметов. К примеру, в самый простой, и небольшой комплект входит 13 торцевых головок различных по диаметру и типу. В более комплектных наборах может содержаться до 573 комплектующих единиц.

Универсальность таких комплектов полностью зависит от количества элементов входящих в него. Большие наборы, содержащие более 500 единиц, отлично подойдут для работ в большом гараже или автомастерской.

Малые комплекты имеют преимущества в размерах и легкости перед крупными наборами в размерах, но если учитывать полноту наборного ряда, то здесь небольшие комплекты проигрывают.

При выборе головок для личного пользования ориентируйтесь на диапазон нужных размеров, который сможет расширить и грамотно дополнить вашу коллекцию инструмента.

Как выбрать рожковый ключ?

Как правильно подобрать инструмент, чтобы он отвечал всем нормам ГОСТ? Многообразие моделей показывает, что для любой потребности есть свои виды изделий. Нужно учитывать цель его использования и сложность задачи, которую вы ставите перед ним. Материалом производства современных гаечных изделий является специальная инструментальная сталь, она состоит из сплава ванадия и хрома.

Также есть один уникальный инструмент, который поможет решить сразу все проблемы, и избавит от необходимости думать над тем, какой выбрать рожковый ключ. Существуют универсальные модели, которые в себе содержат одновременно все изделия. Этому инструментупод силу гайки различных размеров с любыми видами головок. Он не проскальзывает на гладкой поверхности за счет своих мощных зубцов, что является его основным преимуществом. Бывают также электрические ключи, это название само за себя говорит. Данный инструмент может работать на аккумуляторе и батареях. Поэтому каждый домашний мастер сам определяет, какие изделия лучше для него подходят.

Во время покупки также нужно не забывать о длинной ручке, которая может ограничивать амплитуду передвижения ключа на поворотах. Если какая-то из губок укорочена, то, естественно, и радиус работы ключа повышается. В этом случае получится накинуть головку на гайку сбоку. Если ручка будет искусственно увеличена, то повышается прилагаемое усилие, и губки зева разойдутся либо вообще сломаются. Молот сможет помочь установить их на место при разведении, но материал будет уже не настолько прочным, как до этого. Когда же у вас находится изделие, из стали 40хФА или40х, то есть способ закаливания губки.

Существует еще один вариант, как отремонтировать раздавшийся или изношенный зев.С помощью наваривания металлического слоя можно откорректировать объем зева используя абразивный инструмент. Когда открытый зев составляет больше 25 мм, то данный вариант восстановления изделия будет самым эффективным. Время эксплуатации рожковых изделий может колебаться от года до пяти. Если говорят о долговечности эксплуатации, то всегда подразумевают кольцевой ключ (ГОСТ 2906). Он не может раздавиться, но может износиться. Есть ограничения в использовании данного типа ключа. Им можно пользоваться, только если надеть на гайки, но не получится использовать для откручивания, например, накидных болтов гибких шлангов. Преимущество состоит в шестигранном или двенадцатигранном зеве, который дает возможность более интенсивно проводить работу.

ПРИЛОЖЕНИЕ 1 Рекомендуемое

РАЗМЕРЫ ГОЛОВОК ГАЕЧНЫХ КЛЮЧЕЙ


	С зевом 10 мм	С зевом 10 мм

Примечание. Середина дуги радиуса должна находиться в точке пересечения осей рукоятки и зева.



2,5	7	—	4	0,5	5	1	9	10	3,0	—	—	10	5
3,2	8		5
4,0	10
5,0	12		6
5,5	13				6		10	14	4,0			14	7
6,0	14		7			2	11
7,0	15						12
8,0	20		8	1,0	7		13	15	4,5			15	8
9,0	21		9				15	17	5,0			17	9
10,0	22		10		8	3	16	19	6,0			19	10
11,0	24	19	12		9		17	21	7,0	13	6	21	11
12,0	26	20	13		10		19	23	8,0	14		23	12
13,0	28	21	14				20	24				24
14,0	30	22	15		11	4	21	26	9,0	15		26	13
15,0	32	24	16		12		23	27	10,0	17	7	27	14
16,0	34	26			13		24	28		18		28	15
17,0	35	27	17				25	29				29
18,0	39	29	18		14		27	28	11,0	19		31	16
19,0	42	31	19				28	32	12,0	20		32
21,0	45	33	20		15	5		34	14,0	21	8	34	17
22,0	46	34	21				31	35	15,0	22		35	18
24,0	50	38	23		16		33	38	16,0	24	9	38	19
27,0	55	41	26	2,0	18		38	41	17,0	26	10	41	20
30,0	62	46	28		19	6	42	44	19,0	28	11	44	22
32,0	65	48	30		20		45	47	21,0	29	12	47	24
34,0	70	51	32		22	7	48	50	22,0	31	13	50	25
36,0	75	54	34		23		50	52		33		52	26
41,0	85	61	38		26		55	60	24,0	36	14	60	30
46,0	95	68	42		29	8	62	65	26,0	40	15	65	32
50,0	102	74	46		31		67	72	28,0	43	16	72	36
55,0	112	81	51	3,0	34	9	73	77	32,0	47	18	77	38
60,0	122	88	55		37		81	83	37,0	51	20	83	42
65,0	132	95	60		40	10	88	90	43,0	55	22	90	45
70,0	142	102	65		42		95	97	48,0	58	24	97	48
75,0	152	109	68		45	11	103	100	53,0	62	26	100	50
80,0	165	116	72		48		112	110	58,0	66	30	110	55
85,0	175	123	77		51		120	120	63,0	70	34	120	60

(Измененная редакция, Изм. N 1, 2).

Массовые виды ключей

Затрагивая тему гаечных инструментов перед глазами встаёт незабываемый образ гаечного рожкового ключа. Фиксация гаек осуществляется посредством губ, похожих на рожки. Отсюда пошло название. Вторым наименованием подобных средств оперирует ГОСТ — ключ гаечный с отрытым зевом. Осевые линии рукояти и головки чаще всего пересекаются под углом 15−20 градусов. При манипуляциях в тесноте подобная конфигурация сделает труд легче. Углы промеж осей головки и ручки выполняют разными по величинам, противоположные головки с отличными друг от друга уклонами. Рожковым моделям характерно деление на всевозможные модификации:

Двусторонние инструменты располагают двумя зевами различных габаритов. Обычно их обозначения размера соседние (18−19 мм). Губки могут иметь различную толщину: тонкие работают в труднодоступном месте, для отворачивания гаек из мягких материалов — толстые.
У односторонних тело удлиняется в целях увеличения момента силы при взаимодействии с крепёжными элементами. Применяется на сборочном производстве для операций с однотипными гайками. У некоторых моделей есть хвостовик с фиксатором для удлиняющих трубчатых конструкций.
Быстродействующие с модернизированным рабочим профилем и укорочённым зевом для скоростного перемещения ключа от одного отворачиваемого элемента к другому. Вращение меняется при переворачивании инструмента на сто восемьдесят градусов.
Профильные нарезки на губах рожковых ключей увеличивают численность контактных точек и сдвигают расположение границ крепёжных компонентов относительно зева. Отворачивающее усилие не повреждает структуру в плоскостях гайки или в головках болтов, позволяет открутить деформированные элементы.
Ключ с рабочим профилем в виде кольца, которое надевают на крепёжную поверхность называют накидным. Они могут располагать кольцами по обеим оконечностям рабочей плоскости. По внутреннему диаметру имеются грани. Их шесть либо двенадцать. Шестигранный силовой инструмент легко и без повреждений отворачивает туго затянутые, закисшие соединения. Двенадцатигранный употребляется при ограничении рабочего пространства. Рабочий профиль может изготавливаться удлинённым для применения насадок. Несомненным преимуществом накидного инструмента признаётся допустимость оказания большого силового воздействия на откручиваемые плоскости и работа на стеснённых площадях. Слабая сторона в дискомфорте при работе с резьбами повышенной длины.
Приспособления, у которых с одного края рожковая головка, а с другого накидного или торцевого типа классифицируются как комбинированные. Размер головок у них одинаковый с обеих сторон. Размеры длины тела различные: при ограничении пространства — укорочённые стандартные повышающие усилия — удлинённые создающие предельный пик нажатия — сверхдлинные.

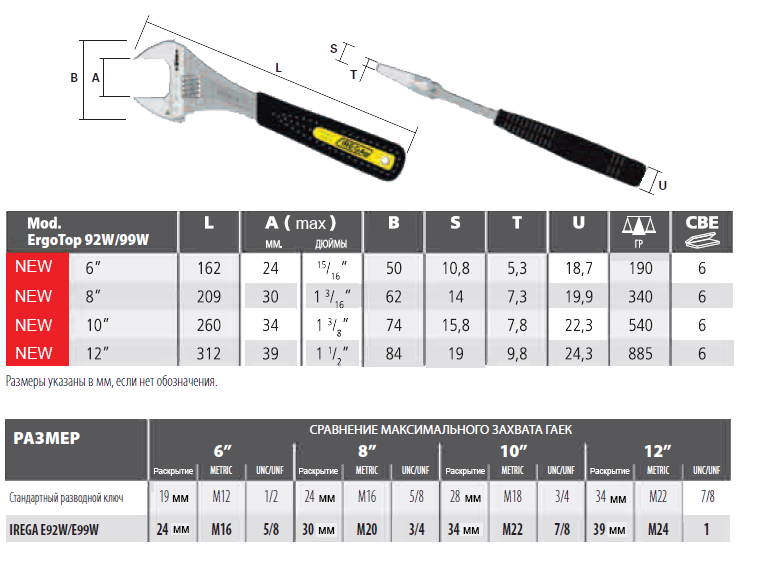

Инструмент с изменяемым рабочим профилем называется разводным. Преобразование происходит за счёт винтового механизма или ползуна, который передвигает подвижную часть на необходимую ширину. Зажим фиксирующих деталей неплотный, что приводит к закатыванию граней. В плюс заносится возможность применения с гайками различных диаметров.

История создания имбусового ключа

Согласно различным источникам, не имеющим, однако, документального подтверждения, идея использования внутреннего многогранного отверстия в головках болтов появляется уже в 60-х годах XIX столетия. Но производство подобного крепежа в промышленных масштабах было невозможно из-за сложности реализации гранёного гнезда в головке. Реальные же воплощения этих идей появляются только в 1908 году в Канаде, где П.Л. Робертсоном был запатентован производственный метод изготовления винтов с четырёхгранным углублением.

В 1909–1910 гг. Уильям Г. Аллен запатентовал метод формирования головок винта вокруг шестигранника. С 1910 года существовали изданные рекламные объявления о «фиксирующем винте безопасности Аллена». Вряд ли Аллен был первым человеком, которому пришла идея внутреннего шестигранного отверстия в головке крепёжного элемента, однако его патент для метода производства и готовый продукт были, скорее всего, первыми. В дальнейшем применение шестигранного углубления в крепеже развивалось и применялось всё шире.

Типоразмеры рожковых ключей

У любого инструмента существуют свои характеристики и параметры. Есть и общепринятые стандартные размеры рожковых ключей

Чтобы определить размер, необходимо обращать внимание на пролет части, который имеют недвижные его губки. Это, так называемый, зев инструмента

Ручка любого рожкового ключа имеет цифровую маркировку. Это тот размер в миллиметрах, который определяет ширину между губками.

допустимые нормы

Производится специальный расчет максимальных отклонений размера зева;
Любой изготовленный рожковый ключ обязан иметь установленную прочность и твердость;
Устанавливается маркировка товарного знака;
Учитывается декоративно-защитное покрытие ключа т. д.

Виды ключей

Случается так, что в форс-мажорных обстоятельствах не всегда под рукой находится инструмент необходимого размера. В этом случае подходит ключ на один размер больше. При использовании неподходящего по назначению инструмента нужно использовать нож или отвертку, установите их в пустое пространство.

Виды рожковых инструментов:

составные (ГОСТ 16.983). В их конструкции находится насадка торцевой структуры, полое гнездо и рукоятка, короткая или длинная;
разводные (ГОСТ 7275.75). Это рожковые ключи, где размер может изменяться;
ключи узконаправленного профиля. Это специфические ключи для определенного вида деятельности;
существуют звездообразные, бристольские и шестигранные (ГОСТ 11737.93) ключи, которые используются для работы с велосипедным и компьютерным оборудованием, с вкручиванием крепежей в труднодоступных местах, которые граничат практически с ювелирной работой.

Типоразмеры рожковых ключей

Типоразмеры могут находиться в диапазоне от минимальных (2,5х3,2 мм) и до максимальных (70х80 мм). Этодопустимые нормы ГОСТ, которые нельзя нарушать ни при каких условиях. В ГОСТ указываются и другие характеристики рожковых ключей, например:

Производится специальный расчет максимальных отклонений размера зева;
Любой изготовленный рожковый ключ обязан иметь установленную прочность и твердость;
Устанавливается маркировка товарного знака;
Учитывается декоративно-защитное покрытие ключа т. д.

Виды ключей

Теперь давайте рассмотрим, какие разновидности бывают. Самые используемые ключи, у которых в составе находится два зева. Еще одно его название – это двух рожковый ключ (ГОСТ 2839). Если вам необходимо выкрутить крепление с магом в 18 или 20 мм между противоположными гранями, то вам нужно выбрать инструмент с рукояткой, на которой находятся обозначение 18 и 20. Случается так, что в форс-мажорных обстоятельствах не всегда под рукой находится инструмент необходимого размера. В этом случае подходит ключ на один размер больше. При использовании неподходящего по назначению инструмента нужно использовать нож или отвертку, установите их в пустое пространство.

Виды рожковых инструментов:

составные (ГОСТ 16.983). В их конструкции находится насадка торцевой структуры, полое гнездо и рукоятка, короткая или длинная;
разводные (ГОСТ 7275.75). Это рожковые ключи, где размер может изменяться;
ключи узконаправленного профиля. Это специфические ключи для определенного вида деятельности;
существуют звездообразные, бристольские и шестигранные (ГОСТ 11737.93) ключи, которые используются для работы с велосипедным и компьютерным оборудованием, с вкручиванием крепежей в труднодоступных местах, которые граничат практически с ювелирной работой.

ПРИЛОЖЕНИЕ 2 Рекомендуемое

РАЗМЕРЫ РУКОЯТОК ГАЕЧНЫХ КЛЮЧЕЙ

С зевом 10 мм

мм


Размеры зевов
1-й ряд	2-й ряд
—	2,5х3,2	2,5	5	—	1,5	—	6	—
3,2х4	—	3,2
		4,0
—	3,2х5,5	3,2
		5,5	6				10
4х5	—	4,0	5				6
		5,0	6
5х5,5	—	5,5					10
5,5х7	—	7,0	8		2,0
—	6х7	6,0	7
		7,0	8		2,5
7х8	—	8,0	10				11
—	8х9	9,0					12
8х10	—	8,0					11
		10,0	11				13
—	9х11	9,0	10		3,0		12
		11,0	12				14
10х11	—	10,0	11				13
		11,0	12				14
—	10х12	10,0	11				13
		12,0	14				15
—	10х13	10,0	11				13
		13,0	14				16
—	11х12	11,0	12	19	3,5	2,5	14	8
		12,0	14	20			15	9
11х13	—	11,0	12	19			14	8
		13,0	14	21			16	10
—	11х14	11,0	13	19			14	8
—	11х14	14,0	15	22			18	11
—	12х13	12,0	14	20			15	9
		13,0		21			16	10
—	12х14	12,0		20			15	9
		14,0	15	22			18	11
—	13х14	13,0	14	21			16	10
		13,0	15	22			18	11
—	13х15	13,0	14	21			16	10
		15,0	16	24	4,0		20	11
—	14х15	14,0	15	22			18
		15,0	16	24			20
13х16	—	13,0	14	21			16	10
		16,0	17	26			21	12
—	13х17	13,0	14	21			16	10
		17,0	17	27			21	12
—	14х17	14,0	15	22			18	11
		17,0	17	27			21	12
—	16х17	16,0		26	5,0
		17,0		27
16х18	—	16,0		26
		18,0	18	29			23	13
—	17х19	17,0	17	27			21	12
		19,0	18	31			25	14
—	17х22	17,0	17	27	6,0	3,0	21	12
		22,0	20	34			29	15
—	18х19	18,0	18	29			23	13
		19,0		31			25	14
18х21	—	18,0	18	29			23	13
		21,0	20	33			28	15
—	19х22	19,0	18	31			25	14
		22,0	20	34			29	15
—	19х24	19,0	18	31			25	14
		24,0	22	38			32	17
—	21х22	21,0	20	33			28	15
		22,0	20	34			29
21х24	—	21,0	20	33			28
		24,0	22	38			32	17
—	22х24	22,0	20	34			29	15
		24,0	22	38			32	17
—	22х27	22,0	20	34	8,0		29	15
		27,0	24	41			36	24
24х27	—	24,0	22	38			32	18
		27,0	24	41			36	24
—	24х30	24,0	22	38			32	18
		30,0	26	46			39	27
27х30	—	27,0	26	41			36	24
		30,0	26	46			39	27
—	27х32	27,0	24	41	9,0	3,5	36	24
		32,0	28	48			43	30
—	30х32	30,0	26	46			39	27
		32,0	28	48			43	30
30х34	—	30,0	26	46			39	27
		34,0	30	50			45	30
—	30х36	30,0	26	46			39	27
		36,0	32	54			47	30
—	32х34	32,0	28	48			43	30
		34,0	30	50			45
—	32х36	32,0	28	48			43
		36,0	32	54			47
34х36	—	34,0	30	50	10,0	4,0	45
		36,0	32	54			47
36х41	—	41,0	34	61			50	32
41х46	—	46,0	38	68	12,0	4,5	57	38
46х50	—	50,0	42	74			63	39
50х55	—	55,0	45	81			69	45
55х60	—				14,0	5,0		47
		60,0	48	88			77	52
65х70	—	65	52	95			84	56
		70	55	102			90	60
75х80	—	75	60	109	16,0	6,0	100	68
		80	65	116			110	71
