Менее популярные разновидности гаечных инструментов

не позволяет сжать гайку полностью

Торцевые гаечные инструменты имеют углубление в виде шестигранника. Оно охватывает болт. Часто форма подобного инструмента Г-образная, а шестигранная выемка есть на обоих сторонах. Торцевой инструмент может иметь и двенадцатигранную выемку. Вообще, обладание двенадцатигранной выемкой вместо шестигранной приводит к тому, что при работе достаточно поворачивать инструмент на 30 градусов. Пресловутые углы болта страдают меньше.

Возможна и форма Т-образного инструмента с одной головкой, допускается комплектация из сменных головок или же крестовидная форма.

Трубчатый гаечный инструмент — это трубка, на концах которой сделан шестигранник. Имеются отверстия для стержня, выполняющего роль рычажка и называемого воротком. Подобными простыми механизмами иногда могут комплектовать машины, автомобили и оборудование.

Гаечный механизм с трещоткой — это своеобразная модификация торцового и накидного варианта с храповой деталью. Главное преимущество такого вида инструмента — не надо перекидывать его при непосредственной работе. Также важен маленький угол поворота при завинчивании болта или гайки. Наличие в механизме трещотки 72 зубьев сокращает угол до 5 градусов. Минус же в том, что трещотка — слабое место и при сильном воздействии ломается, а цена подобного инструмента обладает более высокими параметрами.

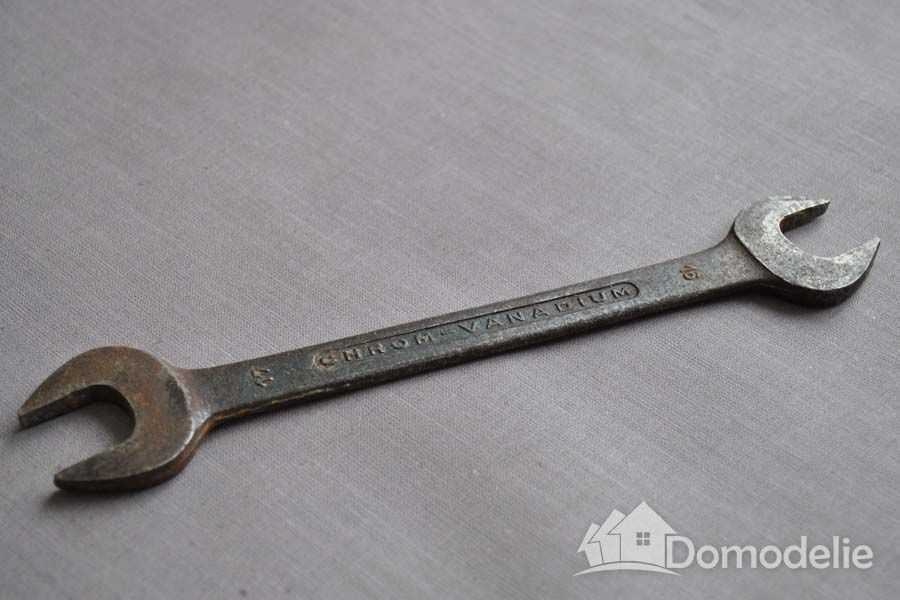

Рожковый ключ

Имеет головку в форме буквы «U» и охватывает болт обычно с трех сторон. «Рожки» приспособления (откуда, кстати, и название) стоят под углом к ручке, что позволяет лучше манипулировать им в условиях малого пространства. Минусом такого инструмента является маленькая зона взаимодействия с гайкой или болтом. Вся сила приходится не целиком на завинчиваемый предмет, а лишь на те его грани, которые контактируют с орудием. В результате их поверхность может быстро стереться, сорваться резьба, особенно, если взят инструмент неправильного размера.

Рожковые ключи часто выпускаются комбинированными, то есть имеют головки разного размера с обеих сторон ручки. Это позволяет экономить место в ящике для слесарных инструментов.

Массовые виды ключей

Затрагивая тему гаечных инструментов перед глазами встаёт незабываемый образ гаечного рожкового ключа. Фиксация гаек осуществляется посредством губ, похожих на рожки. Отсюда пошло название. Вторым наименованием подобных средств оперирует ГОСТ — ключ гаечный с отрытым зевом. Осевые линии рукояти и головки чаще всего пересекаются под углом 15−20 градусов. При манипуляциях в тесноте подобная конфигурация сделает труд легче. Углы промеж осей головки и ручки выполняют разными по величинам, противоположные головки с отличными друг от друга уклонами. Рожковым моделям характерно деление на всевозможные модификации:

Двусторонние инструменты располагают двумя зевами различных габаритов. Обычно их обозначения размера соседние (18−19 мм). Губки могут иметь различную толщину: тонкие работают в труднодоступном месте, для отворачивания гаек из мягких материалов — толстые.
У односторонних тело удлиняется в целях увеличения момента силы при взаимодействии с крепёжными элементами. Применяется на сборочном производстве для операций с однотипными гайками. У некоторых моделей есть хвостовик с фиксатором для удлиняющих трубчатых конструкций.
Быстродействующие с модернизированным рабочим профилем и укорочённым зевом для скоростного перемещения ключа от одного отворачиваемого элемента к другому. Вращение меняется при переворачивании инструмента на сто восемьдесят градусов.
Профильные нарезки на губах рожковых ключей увеличивают численность контактных точек и сдвигают расположение границ крепёжных компонентов относительно зева. Отворачивающее усилие не повреждает структуру в плоскостях гайки или в головках болтов, позволяет открутить деформированные элементы.
Ключ с рабочим профилем в виде кольца, которое надевают на крепёжную поверхность называют накидным. Они могут располагать кольцами по обеим оконечностям рабочей плоскости. По внутреннему диаметру имеются грани. Их шесть либо двенадцать. Шестигранный силовой инструмент легко и без повреждений отворачивает туго затянутые, закисшие соединения. Двенадцатигранный употребляется при ограничении рабочего пространства. Рабочий профиль может изготавливаться удлинённым для применения насадок. Несомненным преимуществом накидного инструмента признаётся допустимость оказания большого силового воздействия на откручиваемые плоскости и работа на стеснённых площадях. Слабая сторона в дискомфорте при работе с резьбами повышенной длины.
Приспособления, у которых с одного края рожковая головка, а с другого накидного или торцевого типа классифицируются как комбинированные. Размер головок у них одинаковый с обеих сторон. Размеры длины тела различные: при ограничении пространства — укорочённые стандартные повышающие усилия — удлинённые создающие предельный пик нажатия — сверхдлинные.
Инструмент с изменяемым рабочим профилем называется разводным. Преобразование происходит за счёт винтового механизма или ползуна, который передвигает подвижную часть на необходимую ширину. Зажим фиксирующих деталей неплотный, что приводит к закатыванию граней. В плюс заносится возможность применения с гайками различных диаметров.

Причины разнообразия

И напоследок. Те, кто часто занимается ремонтом автомобилей могут дать совет новичкам, полагающимся на комплекты гаечных инструментов от производителя. В подобные подборки разных размеров ключей не всегда входят те типы и варианты размеров, которые вы ожидали бы увидеть у себя в тот момент, когда вы залезаете под автомобиль (яма или эстакада). Не обнаружив нужного вам предмета, вы вынуждены будете вылезать из неудобной позы, искать необходимую деталь комплекта и снова залезать обратно.

Поэтому всегда, перед тем как решите заняться ремонтом машины, мысленно продумайте какие работы вам надо будет выполнять и позаботьтесь о том, чтобы все нужные для этой работы вещи оказались при вас сразу, дабы не утруждать себя ненужными суетливыми телодвижениями.

Материалы для изготовления

По существующим требованиям, гаечные ключи необходимо производить с применением инструментальной стали, сплава хрома и ванадия либо похожего. Это должен быть твёрдый материал. Информация отражается в маркировке.

Импортный инструмент содержит такие обозначения: Cr (хромированная сталь), CrV (хромованадиевый сплав), CrM (хромомолибденовый сплав), CrMoV (хромомолибденованадиевая сталь) и т. д. Отечественным производителям для изготовления ключей рожковых ГОСТ рекомендует предпочитают хромосодержащую сталь марки 40Х с неплохой прочностью. Обычно для основной массы действий с ключами этого достаточно. Для изделий повышенной прочности применяют хромованадиевый сплав 40 ХФА. Самые хорошие инструменты делают из металла 45-й марки.

Китайские и неопознанные ключи иногда маркируются Drop Forget Steel. Такие принадлежности изготавливаются при помощи ковки из нелегированной стали, это означает, что они хрупкие и подведут в неподходящий момент.

Дюймовые ключи — таблица размеров

Дюймовые ключи и головки вам пригодятся, если вы ремонтируете или используете американскую технику. Техника из США за последние годы получила широкое распространение в нашей стране: американские тягачи, автомобили, сельхозтехника. Кроме этого, американские агрегаты, двигатели и трансмиссии, устанавливают многие производители из других стран, в том числе российские.

Если крепление новое и неизношенное, а стандартные инструменты «немного не подходят»: меньший размер не налезает, а следующий болтается. В таких случаях, велика вероятность того, что вам нужны дюймовые ключи.

Если вы ремонтируете или работаете на технике с дюймовыми креплениями, обязательно стоит приобрести набор дюймовых ключей, набор дюймовых головок и, если необходимо, набор дюймовых шестигранников.

Для того, чтобы вы могли лучше разобраться с дюймовыми размерами, ниже приведена таблица для конвертации в метрическую систему.

ДЮЙМ	ММ	ДЮЙМ	ММ	ДЮЙМ	ММ	ДЮЙМ	ММ	ДЮЙМ	ММ
1/32	0,7938	1-1/32	26,1938	2-1/32	51,594	3-1/32	76,9938	4-1/32	102,3938
1/16	1,5875	1-1/16	26,9875	2-1/16	52,388	3-1/16	77,7875	4-1/16	103,1875
3/32	2,3812	1-3/32	27,7812	2-3/32	53,181	3-3/32	7835812	4-3/32	103,9812
1/8	3,1750	1-1/8	28,5750	2-1/8	53,9750	3-1/8	79,3750	4-1/8	104,7750
5/32	3,9688	1-5/32	29,3688	2-5/32	54,769	3-5/32	80,1688	4-5/32	105,5688
3/16	4,7625	1-3/16	30,1625	2-3/16	55,563	3-3/16	80,9625	4-3/16	106,3625
7/32	5,5562	1-7/32	30,9562	2-7/32	56,356	3-7/32	81,7562	4-7/32	107,1562
1/4	6,3500	1-1/4	31,7500	2-1/4	53,1500	3-1/4	82,5500	4-1/4	107,9500
9/32	7,1438	1-9/32	32,5438	2-9/32	57,944	3-9/32	83,3438	4-9/32	108,7438
5/16	7,9375	1-5/16	33,3375	2-5/16	58,738	3-5/16	84,1375	4-5/16	109,5375
11/32	8,7312	1-11/32	34,1312	2-11/32	59,531	3-11/32	84,9312	4-11/32	110,3312
3/8	9,5250	1-3/8	34,9250	2-3/8	60,3250	3-3/8	85,7250	4-3/8	111,1250
13/32	10,3188	1-13/32	35,7188	2-13/32	61,119	3-13/32	86,5188	4-13/32	111,9188
7/16	11,1125	1-7/16	36,5125	2-7/16	61,9125	3-7/16	87,31,25	4-7/16	112,7125
15/32	11,9062	1-15/32	37,3062	2-15/32	62,7062	3-15/32	88,1062	4-15/32	113,5062
1/2	12,7000	1-1/2	38,1000	2-1/2	63,5000	3-1/2	88,9000	4-1/2	114,3000
17/32	13,4938	1-17/32	38,8938	2-17/32	64,2938	3-17/32	89,6938	4-17/32	115,0938
9/16	14,2875	1-9/16	39,6875	2-9/16	65,0875	3-9/16	90,4875	4-9/16	115,8875
19/32	15,0812	1-19/32	40,4812	2-19/32	65,8812	3-19/32	91,2812	4-19/32	116,6812
5/8	15,8750	1-5/8	41,2750	2-5/8	66,6750	3-5/8	92,0750	4-5/8	117,4750
21/32	16,6688	1-21/32	42,0688	2-21/32	67,4688	3-21/32	92,8688	4-21/32	118,2688
11/16	17,4625	1-11/16	42,8625	2-11/16	68,2625	3-11/16	93,6625	4-11/16	119,0625
23/32	18,2562	1-23/32	43,6562	2-23/32	69,0562	3-23/32	94,4562	4-23/32	119,8562
3/4	19,0500	1-3/4	44,4500	2-3/4	69,8500	3-3/4	95,2500	4-3/4	120,4500
25/32	19,8438	1-25/32	45,2438	2-25/32	70,6438	3-25/32	96,0438	4-25/32	121,4438
13/16	20,6375	1-13/16	46,0375	2-13/16	71,4375	3-13/16	96,8375	4-13/16	122,2375
27/32	21,4312	1-27/32	46,8312	2-27/32	72,2312	3-27/32	97,6312	4-27/32	123,0312
7/8	22,2250	1-7/8	47,6250	2-7/8	73,0250	3-7/8	98,4250	4-7/8	123,8250
29/32	23,0188	1-29/32	48,4188	2-29/32	73,8188	3-29/32	99,2188	4-29/32	124,6188
15/16	23,8125	1-15/16	49,2125	2-15/16	74,6125	3-15/16	100,0125	4-15/16	125,4125
31/32	24,6062	1-31/32	50,0062	2-31/32	75,4062	3-31/32	100,8062	4-31/32	126,2062
1	25,4000	2	50,8000	3	76,2000	4	101,6000	5	127,0000

Основные требования к инструментам

Для качественного приспособления существует ряд требований:

поверхность инструментов гладкая, с антикоррозионной обработкой, на ней не бывает трещин и изломов; параллельные губки без перекосов;
рабочий профиль без сколов, наклёпа, и прочих механических повреждений;
у комбинированных и накидных ключей равномерные величины колец и строго центральное расположение отверстий;
имеющийся тумблер вращения прочно закрепляется в храповике;
все маркировки наносятся и читаются.

Под рабочим профилем инструментов подразумевают сочетание плоскостей, сообщающих механическое давление слесарного орудия на элемент, какой необходимо отвернуть.

Телом гаечных ключей называют корпус изделий, транслирующий механическое воздействие. Индивидуальные особенности характеризуют тот или иной предмет.

Для ключей гаечных рожковых ГОСТ жёстко регламентирует стандартный размер. Он определяется полостью разрыва между губками — зевом ключа. Этот параметр исчисляется миллиметрами и фиксируется в специальных справочных таблицах. На корпус наносят маркировку. В описание подобных ключей гаечных ГОСТ требует указания размерности, твёрдости, материала покрытия поверхности. Отмечается широкий диапазон ключей по величине: минимальный 2, 5 миллиметров, самый крупный 75 мм. Системы исчисления.

Одна из характеристик тоже касается типоразмера инструмента. Некоторые мировые производители по немецкой инициативе показывают данные о показателях рабочих элементов отталкиваются от европейской (метрической) структуры. Многие другие используют дюймовую, принятую в США. Конфликт систем проявился в совпадении всего лишь двух габаритов — на 15 мм (19/32′′) и 19 мм (¾′′).

В зависимости от системы исчисления принадлежности подразделяют на две категории:

Те, которые поддерживают метрическую систему. Размер даётся в миллиметрах и варьируется в пределе 2,5−230 мм для общих комплектов, 6−41 мм для автомобильных.
Дюймовые инструменты работают в системе с основной мерой дюйм (1′′ = 25,4 мм). Габариты колеблются от 1/8 до 91/8′′. Для автомобильных ключей гаечных рожковых размеры ГОСТ исчисляет от 1/8 до 15 /8′′.

Изделия, оснащённые трещоткой

Накидные и торцовые изделия могут быть модифицированы совместно с храповым механизмом (по-другому, совмещены с трещоткой). Основное преимущество такого ключа с трещоткой — его не нужно перекидывать

Ещё одно важное преимущество — это маленький угол, на котором происходит поворот ключа для осуществления завинчивания и отвинчивания гайки

Механизмы трещотки значительно отличаются друг от друга, к примеру, по количеству зубьев, если в механизме имеется 72 зуба, то для поворота хватит 5 градусов, если 50 зубьев, то 9 градусов и так далее. Формула для расчёта — угол 360 градусов делённый на число зубцов

Это очень важно во время совершения работы в сильно стеснённых условиях

Основной минус устройства —это трещотка, которая считается его слабым местом, так как она может легко сломаться от нагрузки.

Специфические варианты оборудования

Среди прочих вариантов можно упомянуть инструмент для спиц и велосипедный ключ, которые многим могут быть знакомы по детству. Вариант коликового монтажного инструмента интересен тем, что второй конец у него представляет из себя сужающийся стержень. Существуют гайколомы, которые используются при снятии прикипевших гаек. Если же гайка не шестигранная, а круглая, а надо помнить, что и такое бывает, то и инструмент для её ввинчивания или развинчивания нужно использовать особенный. Трубный механизм популярен у сантехников, а особые цепные ключи используются для круглых деталей, обладающих большим диаметром.

Рожковый ключ

Цены и качество газовых ключей

Цены на газовые ключи находятся в достаточно широком диапазоне — от 500 рублей до 10–15 тыс. рублей. Выбор ключа, как и любого другого инструмента, определяется частотой использования, качеством изготовления, известностью фирмы-производителя и другими параметрами.

Если приспособление используется редко, для бытовых нужд, не подвергается серьёзным нагрузкам, то можно смело покупать и применять бюджетный вариант. Если же планируется регулярное частое использование (автосервис, профессиональный сантехник), то следует предпочесть качественный инструмент, чтобы в скором времени не понадобилась его замена из-за поломки.

Признаки, по которым можно определить качественный инструмент:

Гладкая, хорошо обработанная поверхность без изъянов.
Острые зубья рабочих кромок.
Отсутствие раковин, заусенцев, трещин.
Чётко видимый логотип компании-производителя.
Информация о материале (CHROME STEEL ALLOY, CHROME VANADIUM, CHROME MOLYBDENUM).

Конечно, всё это не гарантирует долгий срок службы и качество газового ключа, так же, как и отсутствие надписей не означает, что инструмент выйдет из строя через неделю. Однако по совокупности свойств шанс того, что выбор инструмента будет удачным, увеличивается. Помните, качество инструмента — это не только сохранность труб, деталей или запчастей, но и безопасность работы.

Ключ трубный рычажный («шведский», газовый) пользуется заслуженной популярностью у любителей и профессионалов. А то, что он применяется более 100 лет почти в неизменном виде, свидетельствует об удачной конструкции, которая проверена многими поколениями мастеров.

Алмазная чашка. Не только вода камень точит!

Сварочные краги. Основные критерии выбора

Материалы для изготовления

Размеры ключей по номерам

Наиболее распространённой классификацией размерности «шведских» ключей является разбивка по номерам. Номера описываемого инструмента разделяются в зависимости от диаметра трубы, с которым можно работать этим приспособлением, и от общей его длины. Параметры ключей по номерам представлены в таблице.

Номер трубного ключа	Длина инструмента, мм	Диапазон диаметров зажимаемых заготовок, мм
№0	200	5–27
№1	300	10–35
№2	400	20–50
№3	500	20–65
№4	650	25–60
№5	800	30–120
