Гаечные ключи размеры, особенности использования

Как сделать шестигранный ключ

Всем доброго времени суток!

Ровно 4 года назад я написал пост в блоге На заметку. Ключи TORX и моменты затяжки.

и этот пост людей заинтересовал. Было сделано много репостов и рекомендаций этого поста, спасибо всем! Мне очень приятно, что кому то пригодилась информация, а кому то просто было интересно прочитать и поставить «Нравится! » этому посту. Меня просили написать о других видах «необычных» ключей, но все как то руки не доходили. Сегодня решил исправиться и продолжить тему.

Сегодня решил написать пост о не очень известном Инбусовом ключе, ключе Аллена, но практически всем известном «шестиграннике», а это одно и тоже.

1.Описание:

Шестигранный шлиц — вид шлица резьбовых крепёжных изделий в форме правильного шестиугольника.

Головка крепёжного изделия обычно имеет цилиндрическую форму с шестигранным углублением.

Номинальным размером шлица и ключа является расстояние между противоположными параллельными гранями шестигранника, которое выражается в миллиметрах (при этом, для ключа методику измерения и допуски см. ГОСТ 8560-78) или долях дюйма.

История названия:Инбусовый ключ — INBUS (читается — инбус) — зарегистрированная торговая марка Acument Global Technologies, обозначающая форму шестигранного ключа и соответствующего углубления в крепёжной детали. Название инбус является аббревиатурой от нем.In nensechskantschraubeB aueru ndS chaurte — винт с внутренним шестигранником Bauer & Schaurte. Как правило изготавливается в виде Г-образно загнутого шестигранного стержня, и часто называется шестигранным ключом. Шестигранный шлиц следует отличать от других похожих типов, например, в виде шестилучевой звезды(англ. TORX) .

Также различаются шестигранные ключи и торцовые ключи с внутренним шестигранником (в виде шестигранной трубки). Последние предназначены для работы с гайками, и обычными винтами и болтами с шестигранной головкой.

Считается, что в 1860—1890 годах было зарегистрировано несколько патентов на разные типы шлицев, среди которых также фигурировал и шестигранный ключ, при этом указано, что ключи не производились в связи с ограничениями существовавших технологий. В 1936 году из Нойса в Германии (сегодня принадлежит концерну Textron) был применён новый тип винтов с шестигранным углублением, что позволило по сравнению с крестообразным углублением увеличить крутящий момент примерно в 10 раз. Ключ Аллена

— В 1908 году Петер Робертсон первым запатентовал способ изготовления квадратных ключей, а уже в 1910 Уильям Аллен запатентовал изготовление шестигранных ключей, которые производились его компанией Allen Manufacturing Company of Hartford.Помимо этого, сэр Говард Галоуэлл излагает другую версию событий, в соответствии с которой основанная им компания Standard Pressed Steel Company (SPS) в 1911 году независимо разработала способ изготовления ключей и начала их производство, столкнувшись со сложностями изготовления крепежа с квадратным шлицем Робертсона.

Маркировка и размеры

Ключи и отвертки измеряются по расстоянию между параллельными гранями. Современная маркировка метрических ключей содержит только размер ключа в миллиметрах. Иногда на ключи наносится маркировка с буквой «М»

, напримерМ4 илиМ6 .

Выбор клеммника

Учитывая, что самозажимный клеммник является частью электропроводки, к его выбору нужно отнестись с максимальной ответственностью. Условия, которые необходимо учитывать при покупке соединителя:

1. Максимально возможная мощность проводника. Ее можно узнать из паспорта электрического кабеля или руководствуясь диаметром его сечения.
2. Место крепления соединителя. Если пространство для монтажа соединительной клеммы ограничено, то необходимо выбирать более миниатюрные модели самозажимного соединителя или вовсе остановиться на винтовом клеммнике.
3. Производитель. При выборе клеммы не стоит экономить и приобретать дешевые аналоги сомнительного качества, т. к. они могут не справиться с мощность электрической цепи, что повлечет за собой перегрев проводника и, как следствие, короткое замыкание.

Ключи и отвёртки[ | код]

Инбусовый ключ | код

Инбусовый ключ с шарообразным наконечником(пьяная голова) позволяет отклонять его на некоторый угол при использовании

INBUS (читается — инбус) — зарегистрированная торговая марка Acument Global Technologies[источник не указан 2197 дней][нет в источнике], обозначающая форму шестигранного ключа и соответствующего углубления в крепёжной детали. Как правило изготавливается в виде Г-образно загнутого шестигранного стержня, и часто называется шестигранным ключом.

История названия | код

Название инбус является аббревиатурой от нем. Innensechskantschraube Bauer und Schaurte — винт с внутренним шестигранником Bauer & Schaurte. В 1936 году фирмой «Bauer & Schaurte» из Нойса в Германии (сегодня принадлежит концерну Textron) был применён новый тип винтов с шестигранным углублением, что позволило по сравнению с крестообразным углублением увеличить крутящий момент примерно в 10 раз.[источник не указан 3251 день].

Считается, что шестигранные ключи были изобретены независимо в разных странах. Например, в США шестигранные ключи называют ключом Аллена. Считается, что в 1860—1890 годах было зарегистрировано несколько патентов на разные типы шлицев, среди которых также фигурировал и шестигранный ключ, при этом указано, что ключи не производились в связи с ограничениями существовавших технологий. В 1908 году Петер Робертсон первым запатентовал способ изготовления квадратных ключей, а уже в 1910 Уильям Аллен запатентовал изготовление шестигранных ключей, которые производились его компанией Allen Manufacturing Company of Hartford.Помимо этого, сэр Говард Галоуэлл излагает другую версию событий, в соответствии с которой основанная им компания Standard Pressed Steel Company (SPS) в 1911 году независимо разработала способ изготовления ключей и начала их производство, столкнувшись со сложностями изготовления крепежа с квадратным шлицем Робертсона.

Варианты[ | код]

Существует версия ключей с отверстием, называемая антивандальной. Суть в том, что в центре отверстия крепежа есть штырек, препятствующий использованию обычных ключей. Подходящие ключи имеют соответствующее отверстие в центре, не изготавливаются в виде Г-образного ключа и реже продаются. Как правило, они выполнены в виде отвёртки-вставки для инструмента, работающего со вставками. Ключи TORX также имеют такой вариант.

Для работы под углом длинный конец Г-образного ключа может быть сделан в виде шара, который позволяет закручивать винты под углом к оси резьбы. Этот вид ключей был придуман Bondhus Corporation в 1964 году. Обычно этим концом винт только завинчивают, а затягивают уже коротким концом, потому что, во-первых, шаровое соединение слабее, а, во-вторых, длинный конец имеет больший рычаг.

Химический состав

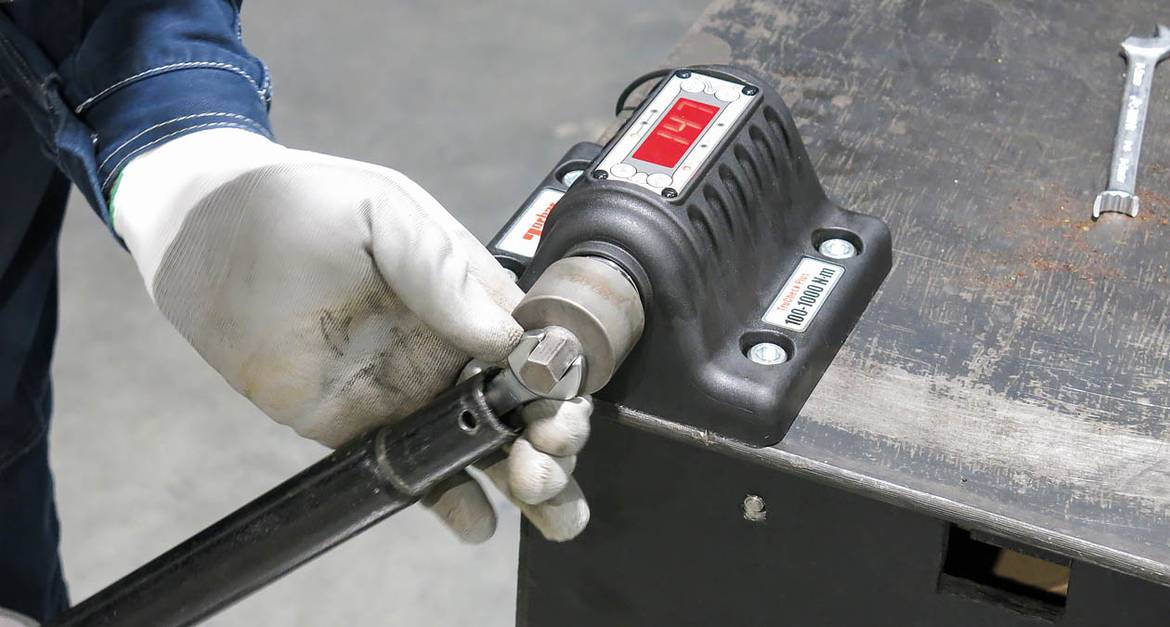

Последним испытанием стало проведение измерения твердости и химического анализа металла, из которого сделаны ключи. Для этого после проведения испытания на прочность образцы были переданы в лабораторию ООО «НПО „Завод Волна“».

Согласно требованиям ключи должны изготавливаться из стали 40ХФА, но допускается применять стали других марок с механическими свойствами в термообработанном состоянии не ниже, чем у стали 40ХФА. Твердость ключей должна находиться в пределах 41,5–46,5 HRC.

Замер твердости показал, что почти все представленные ключи попадают в заданный стандартом диапазон твердости, кроме ключа «Механик», который имеет очень низкую твердость: 25 HRC. Также при замере твердости объяснилось разрушение ключей Stayer Master с твердостью 51 HRC и «СибрТех» с твердостью 49 HRC — эти закупленные нами образцы оказались перекалены.

Ключи Stayer Master, Stayer Techno, WEDO, «Арсенал», «Механик» изготовлены из среднеуглеродистой стали (по ГОСТ 1050-2013). При этом на ключах WEDO и «Арсенал» указано, что они изготовлены с добавлением хрома и ванадия, но по факту легирования в данных ключах не оказалось.

KWB, Matrix, Topex, VIRA, «Зубр» Т‑80, «Кобальт», «СибрТех» — среднеуглеродистые, но с легированием хромом и ванадием, причем в маркировке ключа марки «СибрТех» о присутствии легирующих элементов почему-то умалчивается.

При рассмотрении полученных данных стало понятно, почему произошло разрушение зева у ключей VIRA и Topex, которые изготовлены с добавлением легирующих элементов. Их погубило повышенное содержание фосфора и серы (более 0,04%).

Трудности выбора

Если же говорить от технической составляющей вопроса, то мастера рекомендуют обращать внимание в первую очередь на материал изготовления, надежность сборки, размер осуществляемого хвата, общую длину. Качественные клещевые зажимы будут характеризоваться повышенной прочностью, особой долговечностью и полноценной надежностью

У качественного прибора рабочие губы должны пройти индукционную закалку. Их открытые металлические поверхности обязательно обрабатываются антикоррозийным материалом. Рукояти, с целью добавления большего удобства для работы, оснащают полимерными или резиновыми антискользящими накладками.

Габариты зажима будут зависеть исключительно от размеров обрабатываемых объектов. Здесь все необходимо рассчитать, согласно вышеприведенного алгоритма.

Естественно, известный бренд, дорожащий своей репутацией, не будет выставлять на рынок клещи низкого качества, но тут надо быть готовым к соответствующей переплате «за имя».

Рожковый ключ

Рожковый гаечный ключ — это нерегулируемый гаечный ключ, который бывает разных размеров. Обычно их покупают в наборах (как в метрических, так и в размерах SAE), хотя вы можете купить их по отдельности, если есть необходимость.

Есть несколько преимуществ, которые предлагают такие ключи по сравнению с разводными «коллегами».

Во-первых, поскольку обе губки фиксированы, вам не нужно беспокоиться о возможной поломке регулируемой губки.

Во-вторых, они очень удобны, когда вы затягиваете и ослабляете кучу гаек и болтов одинакового размера, потому что вам не нужно ничего подгонять всякий раз, когда вы прикладываете ключ к болту. Они делают затягивание и ослабление намного быстрее, чем с помощью разводного ключа.

Как использовать открытый гаечный ключ?

Выберите рожковый гаечный ключ подходящего размера для гайки или болта, который вы ослабляете или затягиваете. Перекидывайте ключ после каждого нового оборота, если полный оборот не позволяет сделать этого.

Виды клеммников

Сегодня на рынке имеется два вида электрических клемм: винтовые и самозажимные клеммники. Германия является лидирующей страной по их производству. Они предотвращают нагревание места соединения двух проводов и, как следствие, выход из строя изоляции и короткое замыкание электропроводки.

Винтовые клеммники – это устройство с пластиковой оболочкой, внутри которой расположена металлическая капсула с двумя отверстиями. В эти отверстия вставляются концы провода без изоляции. Соединение осуществляется при помощи винта, который зажимается простой отверткой. Винтовые клеммники можно использовать, как в слаботочных цепях, так и в силовых.

Самозажимные клеммники – это приспособление для соединения двух концов электропровода, обладающее специальным механизмом, который состоит из корпуса, силовых элементов и рычага управления. Соединение и разъединение провода осуществляется с помощью специального рычага, который можно устанавливать в два положения. Самозажимные клеммники для электропроводки могут быть одноразового и многоразового использования. Соединители такого типа являются наиболее простыми в использовании, так как для соединения двух концов электропровода нет необходимости применять дополнительные инструменты.

Виды шестигранников

Если вы впервые сталкиваетесь с этим шестигранным помощником, то должны знать, что они разделяются на два вида:

• оснащенные стандартным наконечником;
• оборудованные шаром с одного края инструмента.

Второй вид шестигранных ключей дает возможность производить работы с углом наклона почти в 30 градусов, а после полного прокручивания переставлять его не требуется, в результате чего сокращается время на производство крепежных работ.

Но обойтись одним единственным шестигранным ключом одного размера вы не сможете, поэтому хорошенько обдумайте этот вопрос и приобретите полноценный разноразмерный набор внутренних шестигранников. Это самый экономный и бюджетный вариант.

Советы из личного опыта

Всяческие мультизахватные ключи, способные работать с гайками разных размеров даже без перенастройки, чаще всего пылятся в мастерской без дела. Быстрота работы мультизахватными ключами совершенно не окупается её плохим качеством, да и куда спешить? Ремонт — не конвейер!

Очень хотелось бы, чтобы инструмент выглядел красиво. Но тут тоже есть некоторые подвохи. Ключи, покрытые хромом или никелем, выглядят сначала неплохо, но потом покрытие часто отслаивается, к тому же отвалившийся с рабочих поверхностей хром увеличивает размер зева и снижает передаваемый момент. Зато ключ с матовой поверхностью, достигаемой финишной шлифовкой, не будет выскальзывать из рук, да и товарного вида не теряет.

Нередко на ручки инструмента надевают резиновые ручки, «чтобы не скользило». Чаще всего постепенно между металлом и резиной проникает масло, и в самый нужный момент резинка соскочит с ключа, а до этого, взаимодействуя с бензином и маслом, приобретёт крайне неряшливый вид. Если ручка имеет удобную форму и насечку, то никакой резины уже не потребуется.

Заманчиво купить большой набор ключей в большом футляре, но у этого решения тоже есть недостатки. При работе ящику размером 60×60 см довольно трудно найти место, да и пользоваться в каждом отдельном случае чаще всего приходится лишь парой ключей из 60 наименований, представленных в наборе. Может быть, лучше иметь пять маленьких наборов вместо одного большого? Нужны рожковые ключи, их и берём, а остальные — торцевые, отвёртки, кусачки и прочее — не трогаем…

Работать с ключами желательно в нитяных перчатках: это избавит вас от мелких порезов, царапин и ожогов, не говоря уж о том, что проще будет отмыть руки.

Как бы хорош ни был ключ, ему надо помогать. Если на резьбу или под гайку (куда удастся) плеснуть проникающей смазки типа WD-40, то через десять минут вам даже не придётся сильно напрягаться. Казалось бы, безнадёжная гайка отвернётся почти без сопротивления. Если нет специального средства, подойдут солярка, уксус, керосин, тормозная жидкость.

Чтобы потом легче отвернуть крепёж, перед заворачиванием желательно на резьбу нанести мовиль (чаще применяется для антикоррозийной защиты порогов автомобилей): он герметизирует резьбу и препятствует отворачиванию от вибрации. Полезно смазать резьбу небольшим количеством графита или графитной смазки. А вот литол или солидол использовать не следует, они и от воды не защищают, и со временем «пригорают».

• Как накормить 9 миллиардов. Путь к новой диете
• Ипотека на старый деревянный дом (личный опыт)

Трубный (газовый) ключ

Трубные ключи используются для затягивания и ослабления труб с резьбой. Трубный ключ — это разводной ключ (верхняя губка которого перемещается вверх или вниз), имеющий зубчатые губки для захвата поверхности трубы. Челюсти трубного ключа сконструированы таким образом, что верхняя губка немного качается в раме ключа. Всякий раз, когда вы нажимаете на рукоятку вперед, верхняя и нижняя челюсти сближаются, и происходит крепкий захват.

Трубные ключи бывают разных размеров и измеряются по длине рукоятки. Для большинства бытовых сантехнических работ достаточно 14-дюймового трубного ключа. Не используйте трубные ключи в качестве замены-суррогата для проведения более деликатных работ по откручиванию крепежей. 100% крепеж таким образом будет поврежден!

Как пользоваться трубным ключом

Выберите подходящий размер ключа для проводимой работы. При размещении газового ключа на трубе необходимо оставить небольшой зазор между трубой и задней частью второй губки:

Из-за своих зубьев и крепкого захвата трубные ключи могут оставлять следы на поверхности тех элементов, которые вы затягиваете или ослабляете, поэтому не используйте газовик на своих красивых сантехнических приборах. Используйте их, когда будете работать под раковиной, где повреждения не видны.

Источник статьи: How NOT to Use a Crescent Wrench / Toolmanship: Your Complete Guide to Wrenches

Критерии выбора

Начать следует с определения нужного размера. Причём речь идёт не только о габаритах ключа, но и рабочего квадрата под головку. Наиболее популярными размерами привода считаются:

• 1/4;
• 1/2;
• 3/4;
• 3/8;
• 1.

Для каждого привода требуется определённый набор головок

Также обратите внимание, из какого материала изготовлены основные элементы ключа. В особенности корпус и рабочий механизм

Рекомендация по сплавам одна: наибольшая прочность, твёрдость и долговечность.

Говоря о том, как выбрать ключ-трещотку, стоит упомянуть допустимую нагрузку на инструмент. Для работы с тем или иным крепежом нужно приложить определённую силу. И изделие должно быть рассчитано на неё. В противном случае ключ просто выйдет из строя. Часто первым ломается храповый механизм.

Эргономичные характеристики имеют особое значение. Хороший ключ должен быть не только надёжным, но и функциональным. Именно поэтому наличие переключателя головки, антискользящей рукояти и прочего будет большим плюсом.

*Комментарий: редакция не несёт ответственности за содержание и мнения, изложенные в статьях со знаком Ⓟ.

Установка

Если вы собрались менять звёзды, без резки цепи можно обойтись, поскольку вам всё равно придётся устанавливать новый передаточный механизм вручную. Однако при их сохранении эта операция может существенно уменьшить трудоёмкость работы. Если вы приобрели новую цепь аналогичного производителя, достаточно просто соединить её со старой, чтобы добиться требуемого результата. В противном случае можно использовать прочную синтетическую нить либо проволоку. Полученную длинную цепь нужно натянуть на звёзды, постепенно проворачивая их.

Чтобы понять, как заменить цепь таким способом, вам нужно дождаться момента, когда старая передаточная деталь не будет соприкасаться со звёздами. Не забудьте обильно намазать шлицы, входящие в зацепление, консистентной смазкой. Теперь старую цепь можно снять и приступить к установке новой. Ведущую звезду нужно поставить на её место и наживить крепление. Следующим этапом будет заклёпка цепи, которая считается самым ответственным процессом во всей процедуре замены.

Если вам интересно, как заклепать цепь с помощью молотка и зубила, вы можете прочитать приведённые ниже рекомендации и выполнить всё вручную — однако вероятность поломки передаточного механизма будет очень велика. Поэтому лучше взять специальный клепальщик, который ограничивает перемещение шлицов — это позволит сохранить целыми сальники детали. Штифты обильно смазываем специальной смазкой для цепи, после чего надеваем на них сальники и вновь смазываем. Теперь необходимо продеть их в ролики, установить ещё одни сальники, вновь смазать и закрепить сверху крышку замка. Устанавливаем это звено в клепальщик таким образом, чтобы штифты попали в специальную канавку — останется только заворачивать прижимной болт, пока они не упрутся в её основание.

Теперь нужно установить в инструмент специальную насадку для расклёпывания штифтов. Прижмите её к поверхности цепи — промахнуться практически невозможно, поскольку в инструменте имеется специальное углубление, облегчающее прицеливание. Используя динамометрический ключ, заверните прижимной болт до окончания свободного хода. В зависимости от производителя цепи, это значение может находиться в пределах 15-20 Нм, однако вам следует ориентироваться на резкое увеличение необходимого усилия для поворота болта. Не старайтесь сильно перетягивать болт, поскольку в этом случае замок потеряет подвижность, что приведёт к ускоренному износу трансмиссии.

Остаётся только установить заднюю звезду и наживить крепление. Теперь вам нужно в обратном порядке установить колесо, однако также не затягивать его ось. Проверьте, чтобы все детали находились на местах и вы не потеряли никаких крепёжных элементов.

Цена 59 рублей



Согласно ГОСТ 2838–80 на ключах должны быть следующие маркировки:— товарный знак;— размер зева;— слово «хромованадий» или марка стали.

Судя по маркировке, легирующие хромованадиевые добавки отсутствуют у 4 ключей из 12 образцов — у марок Stayer Master, Stayer Techno, «Механик» и «Сибртех».Для проведения испытания мы воспользуемся двумя нормативными документами: ГОСТ 2838-80 «Ключи гаечные. Общие технические условия» и ГОСТ 16983-80 «Ключи гаечные комбинированные».Первым делом были проведены замеры ключей.

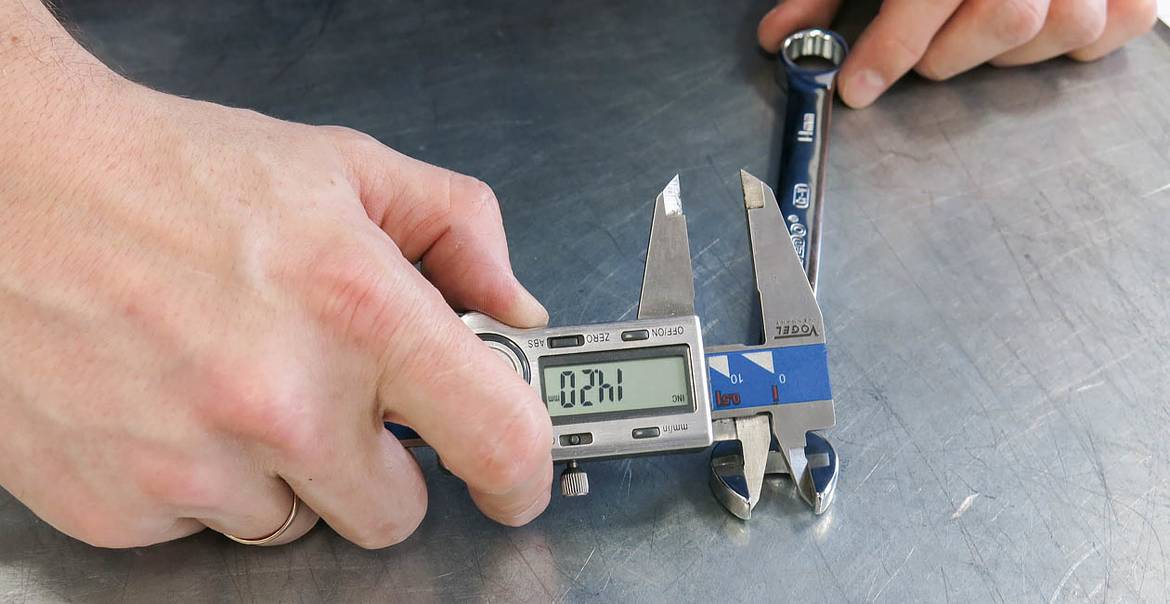

Согласно ГОСТ 16983–80 ключи должны иметь регламентированные размеры — большинство размеров по допуску js17:В1 — ширина ключа по открытому зеву: 30±1,25 мм;S1 — ширина зева: 14,05–14,35 мм;L1 — глубина зева;L — длина ключа;В2 — наружный диаметр кольцевого зева: 21±1,05 мм;А1 — толщина металла открытого зева: 5,5±0,6 мм;А2 — толщина металла кольцевого зева: 8±0,75 мм;t — толщина рукоятки: 4 мм;В3 — ширина рукоятки ключа: 12,5 мм.Результаты измерений представлены в таблице 1, не соответствующие в меньшую сторону размеры выделены красным цветом.

Что такое газовый ключ?

Инструмент бывает нескольких разновидностей, однако предназначение у него одно, что объясняет, почему газовый ключ называется газовым. Он необходим для работ с газопроводными коммуникациями. Инструмент позволяет фиксировать различные детали труб, муфт и прочих изделий, имеющих ровную поверхность. В технических документах его обозначают аббревиатурой КТР – ключ трубный рычажный.

Современный газовый ключ – универсальный инструмент, который применяется не только при работе с газовыми сетями, как это было каких-то 100 лет назад. Сейчас его используют в тех сферах, где есть трубы. Например, в водопроводных и отопительных системах, для подключения и регулировки бытового оборудования. В основном, это инструмент сантехников.

Как выглядит газовый ключ?

Инструмент относится к категории универсальных. Существует несколько сфер , где он применяется:

• строительство;
• монтаж коммуникационных систем;
• ремонт помещений.

Газовый ключ и трубный многие считают одним и тем же инструментом, но это мнение ошибочно. Они различаются по строению: губки газового ключа (та часть, которой захватывают и удерживают трубу) находятся под углом 45° к ручке, и жестко закрепляются при зажиме деталей. У трубного ключа они расположены под прямым углом, и их положение можно варьировать при помощи гайки.
