Классификация веревок по толщине
Диаметр веревки является первым критерием, который влияет на прочность. Чем толще плетение, тем большую нагрузку оно может выдержать.
Все веревки принято классифицировать на 4 категории:
- Шпагаты.
- Шнуры.
- Веревки.
- Канаты.

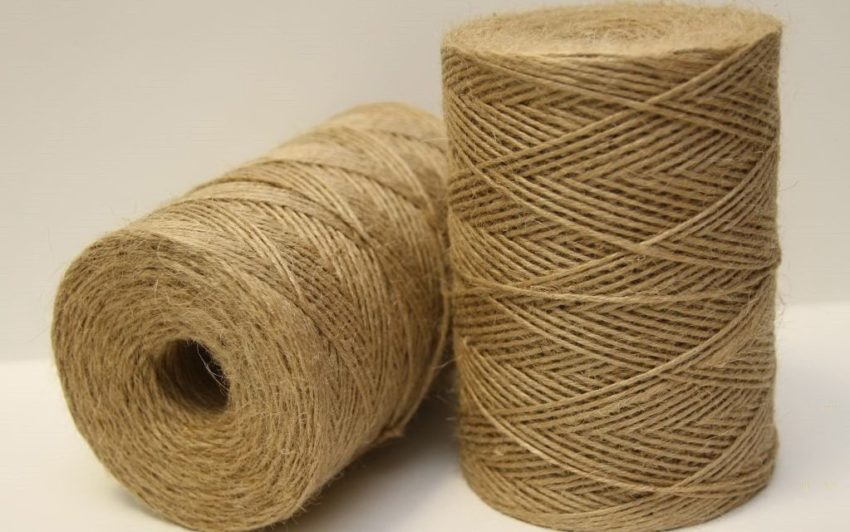

1. Шпагат – это крученые изделия из волокон, которые предназначены для разового применения. Их обычно делают из натурального сырья, такого как лен или пенька. Также встречается шпагат из синтетических материалов и даже бумаги. Его диаметр составляет от 1 до 4,8 мм. Основное предназначение шпагата заключается в вязании при упаковке.
2. Шнуры имеют малый диаметр, при этом отличаются высокой устойчивостью к разрыву, что обусловлено применением особых волокон для их плетения. Они могут изготовляться и из простых материалов, которые не отличаются прочностью, что и не требуется, поскольку подобные изделия применяются только для вязки. Шнуры из современных синтетических волокон имеют высокую надежность и грузоподъемность, поэтому их используют в альпинизме. Они легкие и не занимают много места. Шнуры обычно имеют защитное плетение, которое как чехол защищает спрятанный внутри силовой сердечник от перетирания. Они могут использоваться многократно. Шнуры бывают крученые и плетеные. Для крученых характерный диаметр от 1,5 до 6 мм, а для плетеных от 6 до 16 мм.
3. Классическая веревка, как и шнур, является изделием многоразового использования, хотя обладает меньшей износостойкостью и надежностью чем он. Она не имеет защиты от перетирания. Благодаря большой толщине она выдерживает большие нагрузки. Для веревок характерно хорошее увязывание в узлах, и неплохая гибкость. При их производстве применяется среднее количество витков на 1 погонный метр изделия. Обычно в продаже встречаются веревки с диаметром от 16 до 60 мм.
4. Канат представляет собой толстую веревку, которая выдерживает высокие разрывные нагрузки. Он имеет волокна устойчивые к воздействию окружающей среды. При плетении волокна затягиваются плотно и не имеют торчащих нитей. Они сделаны для многоразового использования. Канаты плохо завязываются в узлы, поскольку обладают малой гибкостью по причине множества плетений, не позволяющих их сгибать с малым радиусом.
Водоотталкивающая пропитка динамических веревок
Пока веревка новая и сухая, то не имеет значения пропитана она или нет. Веревки, которые используются в закрытых помещениях в пропитке не нуждаются. Но как только возникает контакт с водой, ситуация меняется. Существуют три основные проблемы:
- Прочность мокрой веревки более чем в два раза меньше, чем сухой. При тестах на количество рывков мокрая веревка выдерживает один-два, максимум, три рывка. После высыхания свойства восстанавливаются.
- Ледниковая вода часто несет с собой взвесь, которая проникает с водой в веревку и потом там и остается. При высушивании она превращается в абразив, который приводит к быстрому износу веревки.
- Самое очевидное: мокрая веревка весит гораздо больше, чем сухая. Ее тяжело нести, с ней неудобно и неприятно работать. Всем знакома ситуация, когда при спуске по мокрой веревке на руки льется поток воды, выдавливаемый тормозным устройством. А если температура падает ниже нуля, то мокрая веревка превращается в проволоку.
Вывод: с водой надо бороться.
Качественная, а главное долговечная водоотталкивающая пропитка — головная боль производителей. На рынке можно встретить три варианта веревки: без пропитки, с пропиткой оплетки, с полной пропиткой (оплетка и сердечник). Цена веревки с пропиткой, безусловно выше, чем без.
На заседании комиссии по безопасности UIAA в 2012 году было представлено интересное исследование, из которого следует, что пропитка только оплетки крайне недолговечна и очень быстро свойства такой веревки становятся аналогичны свойствам веревки без пропитки. Поэтому выбирая веревку с пропиткой не надо экономить, покупая «полупропитанное» изделие. Вы просто переплачиваете или рассчитываете на очень короткий срок службы этой веревки.
Но надо понимать, что срок жизни пропитки в любом случае короче, чем срок жизни веревки. Что выбрать? Для использования на скалодроме, скалолазания, лазания на сухих скалах или в заведомый мороз веревка с пропиткой не нужна. Хотя надо отметить, что наличие пропитки придает веревке большую износостойкость даже в сухих условиях эксплуатации. Если же речь идет о «всепогодности», «обычных» горных условиях, то веревки с пропиткой предпочтительней.
Канат ГОСТ 3063-80
Канат стальной ГОСТ 3063-80. Канат используется как грозозащитный трос, тросовый молниеотвод, заземлённый провод в воздушных: линиях электропередач, служащий для защиты токопроводящих проводов от прямых ударов молнии.
Канат стальной ГОСТ 3063-80 (спиральный) с точечным касанием проволок в канате типа ТК, одинарной свивки. Конструкция 1х19(1 6 12).
| Диаметр, мм. | Масса 1000 м. смазанного каната, кг. | Вид покрытия | Максимальная длина, м. | ||
|---|---|---|---|---|---|
| Светлые | Оцинкованные | ||||
| по гр «С» | по гр «Ж» | ||||
| 1,0 | 5,2 | 180 | 180 | 180 | 3 000 |
| 1,1 | 6,3 | 180 | 180 | 180 | 3 000 |
| 1,2 | 7,5 | 180 | 180 | 180 | 3 000 |
| 1,3 | 8,8 | 180 | 180 | 180 | 3 000 |
| 1,4 | 10,1 | 180 | 180 | 180 | 3 000 |
| 1,5 | 11,6 | 160 | 160 | 160 | 3 000 |
| 1,7 | 14,9 | 160 | 160 | 160 | 3 000 |
| 1,8 | 16,8 | 160 | 160 | 160 | 3 000 |
| 2,0 | 20,8 | 160 | 160 | 160 | 3 000 |
| 2,6 | 33,9 | 160 | 160 | 160 | 3 000 |
| 3,0 | 46,5 | 160 | 160 | 160 | 3 000 |
| 3,3 | 54,6 | 160 | 160 | 160 | 3 000 |
| 3,6 | 65,0 | 150 | 150 | 150 | 3 000 |
| 4,0 | 82,5 | 150 | 150 | 150 | 3 000 |
| 4,6 | 104,5 | 150 | 150 | 150 | 3 000 |
| 5,0 | 129,8 | 150 | 150 | 150 | 3 000 |
| 5,6 | 156,9 | 150 | 150 | 150 | 3 000 |
| 6,1 | 186,0 | 140 | 140 | 140 | 3 000 |
| 6,6 | 218,5 | 140 | 140 | 140 | 3 000 |
| 7,1 | 253,0 | 140 | 140 | 140 | 3 000 |
| 7,6 | 290,5 | 140 | 140 | 140 | 3 000 |
| 8,1 | 330,0 | 140 | 140 | 140 | 3 000 |
| 8,6 | 372,5 | 140 | 140 | 140 | 3 000 |
| 9,1 | 417,5 | 140 | 140 | 140 | 3 000 |
| 10,0 | 519,0 | 130 | 130 | 130 | 3 000 |
| 11,0 | 627,4 | 120 | 120 | 120 | 3 000 |
| 12,0 | 746,0 | 120 | 120 | 120 | 3 000 |
| 13,0 | 873,0 | 120 | 120 | 120 | 3 000 |
| 14,0 | 1 050,0 | 120 | 120 | 120 | 3 000 |
| 15,0 | 1 160,0 | 120 | 120 | 120 | 3 000 |
| 16,0 | 1 320,0 | 120 | 120 | 120 | 3 000 |
| 17,0 | 1 490,0 | 120 | 120 | 120 | 3 000 |
| 19,0 | 1 855,0 | 120 | 120 | 120 | 3 000 |
Канат ГОСТ 3081-80
Канат стальной ГОСТ 3081-80 свивка типа ЛК-О, 6х19 (1 9 9) 7х7 (1 6).
Канаты стальные данного типа произведены для условий сильного истирания, за счет верхнего слоя из проволок увеличенного сечения.
Эти канаты достаточно популярны, но для их эксплуатации необходим немного повышенный диаметр блоков и барабанов.
Рекомендуемые области применения — судовые установки, землеройные дорожные машины в качестве подъемных.
| Диаметр, мм. | Масса 1000 м. смазанного каната, кг. | Вид покрытия | Максимальная длина, м. | ||
|---|---|---|---|---|---|
| Светлые | Оцинкованные | ||||
| по гр «С» | по гр «Ж» | ||||
| 6,4 | 167,7 | 180 | 180 | 180 | 2 000 |
| 7,7 | 238,5 | 160 | 160 | 160 | 2 000 |
| 8,6 | 315,8 | 160 | 160 | 160 | 2 000 |
| 10,0 | 421,5 | 160 | 160 | 160 | 2 000 |
| 11,5 | 529,5 | 160 | 160 | 160 | 2 000 |
| 12,5 | 650,0 | 160 | 160 | 160 | 2 000 |
| 14,0 | 782,5 | 160 | 160 | 160 | 2 000 |
| 15,0 | 927,6 | 160 | 160 | 160 | 2 000 |
| 16,5 | 1 085,0 | 150 | 140 | 140 | 2 000 |
| 17,5 | 1 255,0 | 140 | 140 | 140 | 2 000 |
| 19,0 | 1 485,0 | 140 | 140 | 140 | 2 000 |
| 20,5 | 1 681,0 | 140 | 140 | 140 | 2 000 |
| 21,5 | 1 890,0 | 140 | 140 | 140 | 2 000 |
| 22,5 | 2 115,0 | 140 | 140 | 140 | 2 000 |
| 25,0 | 2 560,0 | 140 | 140 | 140 | 1 500 |
| 27,5 | 3 050,0 | 140 | 140 | 140 | 1 500 |
| 29,5 | 3 630,0 | 140 | 140 | 140 | 1 500 |
| 31,5 | 4 251,0 | 140 | 140 | 140 | 1 500 |
| 34,0 | 4 923,0 | 140 | 140 | 140 | 1 500 |
| 35,5 | 5 415,0 | 140 | 140 | 140 | 1 500 |
| 38,0 | 5 935,0 | 140 | 140 | 140 | 1 500 |
| 40,5 | 6 723,0 | 140 | 140 | 140 | 1 200 |
| 43,0 | 7 585,0 | 140 | 140 | 140 | 1 200 |
| 45,5 | 8 605,0 | 140 | 140 | 149 | 1 000 |
Особенности специальной веревки
Третья разновидность альпинистских веревок, к отличительным чертам которой можно отнести и конструкционное устройство, и эксплуатационные свойства. Что касается структуры, то ее особенность заключается в наличии внутреннего слоя металлической сетки и арамидной оплетки снаружи. По сравнению с чувствительной к температуре и влаге динамической веревкой специальные модификации характеризуются повышенной устойчивостью к внешним воздействиям. Если же говорить о статико-силовых качествах, то коэффициент удлинения минимальный. Техническая защищенность и прочность – основные функциональные качества таких моделей.
Разновидности
Существует два вида альпинистских веревок: статическая и динамическая. В зависимости от необходимых функций делают выбор между ними.
- Статическая – такая верёвка имеет малое растяжение, не подходит в качестве страховки для альпиниста, но с её помощью можно поднимать и опускать грузы, проводить спасательные операции. Диаметр от 9 до 11 мм. И с количеством прядей в оплетке: 32, 40 и 48. В эту категорию входят и репшнуры (кордалеты), меньшего диаметра от 4 до 8 мм, используются для закрепления оборудования, изготовления петель, лестниц и др. Репшнуры нельзя использовать для страховки.
- Динамическая – предназначена для скалолазания, хорошо поглащает энергию рывка при спуске.Динамическая делится на три типа:Single (одинарная) – самый распространенный тип, когда используется лишь одна веревка для скалолазания. Они бывают разного диаметра и длины, обозначаются кружком с единицей.
Double (половинная) – во время подъема используется две веревки половинная и целая, подходит для длинных и сложных дистанций. Обозначается: ½.
Twin (двойная) – тонкие шнуры, применяются в сдвоенном виде. Чаще всего для ледолазания. Обозначаются знаком бесконечности на концах веревки.
Прочность альпинистских верёвок
Величины объявленной прочности на разрыв, гарантируемые производителями, очень внушительны — от 1700 кг для 9-миллиметровой верёвки до 3500 кг для 14-миллиметровой и больше.
Однако многие факторы снижают прочность верёвок и не следует ориентироваться на эти цифры:
- Любой узел в той или иной степени ослабляет прочность верёвки на 30-60 %. Силы, действующие на нагруженную верёвку без узлов, распределяются равномерно по всему её поперечному сечению. Если верёвка перегибается, силы при нагружении распределяются неравномерно. Часть нитей, находящихся на внешней стороне дуги, натягивается довольно сильно. В зоне перегиба возникают и поперечные усилия, которые суммируются с продольными и дополнительно нагружают нити верёвки. Чем сильнее она изогнута, тем в большей степени уменьшается её прочность.Грамотно подобрав узлы можно значительно снизить ослабление.
- Влияние воды и влажности. Поглощение воды полиамидными волокнами, из которых состоит веревка, значительно. Испытания с узлами показали, что влажная верёвка на 4-7 % слабее сухой. При замерзании мокрой верёвки её прочность уменьшается до 18-22 %. Влажные кевларовые верёвки слабее на величину до 40 %.
- Старение. Под влиянием фотохимических и термических процессов, как и вследствие окислительного воздействия воздуха полимеры подвержены непрерывному прогрессирующему необратимому процессу — деполимеризации или старению. Деполимеризация особенно быстро идет в первые месяцы после производства, потом процесс замедляется. Процессы старения протекают независимо от того, эксплуатируется верёвка или нет. Процесс особенно интенсивно идет под влиянием тепла и света.
- Износ при использовании (см. ниже). В результате механических воздействий, которым верёвка подвергается в процессе эксплуатации, одновременно со старением изнашивается и физически. Особенно большой вклад в уменьшение прочности дает абразивное действие вследствие трения. Особенно неблагоприятное воздействие, которое способствует интенсивному износу верёвки, оказывает спусковое устройство, замусоренное глиной, грязью и т. п. Даже при слабом загрязнении глиной в течение короткого времени прочность уменьшается примерно на 10 %.
Все вышеизложенные факты приводят к тому, что практическая прочность у верёвки, бывшей в употреблении, может быть значительно меньше заявленных значений.
Динамические веревки
Основное и, по сути, единственное назначение динамических веревок — страховка. Верхняя, нижняя — любая. Исключение составляет страховка на спасработах, где от динамических веревок по возможности лучше отказаться. Появление динамических веревок привело к исчезновению такого технического приема как «протравливание веревки». Когда все веревки были статическими, протравливание было необходимо для того, чтобы максимально снизить нагрузку на верхнюю точку и на сорвавшегося путем плавного приложения нагрузки, т. е. растягивания нагрузки во времени. В каждом альплагере был страховочный стенд, где данный прием тщательно отрабатывался. Это было жизненно необходимо.
Свойством динамической веревки является поглощение энергии рывка за счет удлинения веревки. Фактически, это тоже самое протравливание только автоматическое. Дополнительное протравливание в этом случае не только не требуется, но и опасно: при срыве с выходом выше нижней точки человек пролетает 2 расстояния превышения над точкой плюс динамическое удлинение веревки (около 35 %). Т.е. глубина падения ниже верхней точки составляет около трех длин превышения над точкой. Веревка способна снизить нагрузку на верхнюю точку и на сорвавшегося до относительно безопасных значений, но опасность ударов о рельеф остается. Если дополнительно протравить веревку, то это только увеличит глубину падения и, следовательно, увеличит риск ударов о рельеф.
В одном из альплагерей я регулярно наблюдаю отделения новичков, которых разные инструкторы приводят на старый, но еще живой страховочный стенд и демонстрируют им «силу рывка». Все это происходит с использованием старой статической веревки в качестве страховочной. Новичок жестко зажимает веревку в страховочном устройстве и при рывке взлетает вверх на длину своей самостраховки. Инструктор говорит: «Вот, видите какой рывок!». При этом, он даже не понимает, что грубо нарушает технику безопасности, используя статическую веревку в качестве страховочной. Фактор рывка при таких испытаниях однозначно выше 1. Подобная демонстрация не только не безопасна, но и бессмысленна, так как рывок подобной силы никогда не возникнет, если будет использована динамическая веревка. А именно она и должна быть использована, и инструктор альпинизма не может об этом не знать.
Все сказанное про протравливание не означает, что оно всегда опасно. Например, при работе на снегу оно может оказаться спасительным. Видимо, можно придумать ситуацию и на скалах. Но! Итальянский альпклуб провел исследование времени возникновения пиковой нагрузки. Оказалось, что если при срыве с нижней страховкой максимальное усилие на сорвавшегося возникнет через 0,2 секундны после срыва, то на страхующего только через 0,8 секунд. Т.е. когда второй почувствовал рывок, лидер уже все «получил»…
Наборы репшнуров
Репшнур является расходным материалом, поэтому их берут с собой несколько штук.
Количество, какого диаметра и длины должны быть эти репшнуры зависит от привычки конкретного альпиниста или от национальной школы. Например:
- Российская школа: короткий репшнур длиной 1,5 метра в качестве схватывающего и два отрезка по 5 метров для спасательных работ и организации станции.
- Европейская школа: кусок для схватывающих длиной 1 метр и два отрезка — 2 и 4 метра.
Принципиальной разницы между первым типом набора и вторым, в общем-то, нет. Набор с более длинными кусками репшнура в 5 метров подразумевает, что из них делается станция. Эти отрезки должны быть не меньше 7 мм в диаметре. Набор из трёх более коротких кусков обычно подразумевает только спасательные работы.
Репшнуры переносятся на обвязке в смотанном виде.
Канат ГОСТ 7665-80
Канат стальной ГОСТ 7665-80
| Диаметр, мм. | Масса 1000 м. смазанного каната, кг. | Вид покрытия | Максимальная длина, м. | ||
|---|---|---|---|---|---|
| Светлые | Оцинкованные | ||||
| по гр «С» | по гр «Ж» | ||||
| 9,7 | 342,5 | 160 | 160 | 160 | 2 000 |
| 11,5 | 464,0 | 140 | 140 | 140 | 2 000 |
| 13,0 | 605,0 | 140 | 140 | 140 | 2 000 |
| 14,5 | 763,5 | 140 | 140 | 140 | 2 000 |
| 16,0 | 941,5 | 140 | 140 | 140 | 2 000 |
| 17,5 | 1 140,0 | 140 | 140 | 140 | 2 000 |
| 19,5 | 1 357,5 | 140 | 140 | 140 | 2 000 |
| 21,0 | 1 594,0 | 140 | 140 | 140 | 2 000 |
| 22,5 | 1 857,0 | 140 | 140 | 140 | 2 000 |
| 24,0 | 2 132,0 | 140 | 140 | 140 | 2 000 |
| 25,5 | 2 426,0 | 140 | 140 | 140 | 1 500 |
| 27,5 | 2 739,0 | 140 | 140 | 140 | 1 500 |
| 29,0 | 3 071,0 | 140 | 140 | 140 | 1 500 |
| 32,0 | 3 768,0 | 140 | 140 | 140 | 1 500 |
| 35,5 | 4 562,5 | 140 | 140 | 140 | 1 500 |
| 38,5 | 5 405,0 | 140 | 140 | 140 | 1 200 |
| 42,0 | 6 349,0 | 140 | 140 | 140 | 1 100 |
| 45,0 | 7 397,5 | 140 | 140 | 140 | 1 100 |
| 48,5 | 8 496,0 | 140 | 140 | 140 | 1 000 |
Отрывок, характеризующий Репшнур
После всего того, что сказал ему Наполеон, после этих взрывов гнева и после последних сухо сказанных слов:
«Je ne vous retiens plus, general, vous recevrez ma lettre», Балашев был уверен, что Наполеон уже не только не пожелает его видеть, но постарается не видать его – оскорбленного посла и, главное, свидетеля его непристойной горячности. Но, к удивлению своему, Балашев через Дюрока получил в этот день приглашение к столу императора.
На обеде были Бессьер, Коленкур и Бертье. Наполеон встретил Балашева с веселым и ласковым видом. Не только не было в нем выражения застенчивости или упрека себе за утреннюю вспышку, но он, напротив, старался ободрить Балашева. Видно было, что уже давно для Наполеона в его убеждении не существовало возможности ошибок и что в его понятии все то, что он делал, было хорошо не потому, что оно сходилось с представлением того, что хорошо и дурно, но потому, что он делал это.
Император был очень весел после своей верховой прогулки по Вильне, в которой толпы народа с восторгом встречали и провожали его. Во всех окнах улиц, по которым он проезжал, были выставлены ковры, знамена, вензеля его, и польские дамы, приветствуя его, махали ему платками.
За обедом, посадив подле себя Балашева, он обращался с ним не только ласково, но обращался так, как будто он и Балашева считал в числе своих придворных, в числе тех людей, которые сочувствовали его планам и должны были радоваться его успехам. Между прочим разговором он заговорил о Москве и стал спрашивать Балашева о русской столице, не только как спрашивает любознательный путешественник о новом месте, которое он намеревается посетить, но как бы с убеждением, что Балашев, как русский, должен быть польщен этой любознательностью.
Репшнуры — это вспомогательные верёвки. Они тоньше, чем основные верёвки, которые мы используем для страховки. Их диаметр от 2 до 8 мм, прочность от 100 кг до двух тонн в зависимости от диаметра. Выбирать диаметры репшнуров нужно, исходя из каждой конкретной задачи.
5 Технические требования
5.1 Общие положения
5.1.1 Динамическая веревка должна соответствовать следующей конструкции: сердечник, заключенный в оплетку (см. рисунок 3).
Примечание — Если характеристики веревки изменяются по длине (диаметр, прочность, маркировка и т.д.), то информация, содержащаяся в эксплуатационной документации на веревку для этих характеристик, должна содержать минимальные значения.
5.1.2 Линейные размеры измеряют соответствующим измерительным инструментом по ГОСТ 427, ГОСТ 166, ГОСТ 7502.
5.1.3 Весовые измерения проводят по ГОСТ Р 53228.
5.2 Смещение оплетки
При испытании в соответствии с 6.5 смещение оплетки и сердечника относительно друг друга не должно превышать 1% либо 20 мм (см. рисунок 3).
1 — оплетка; 2 — сердечник; а — смещение оплетки относительно сердечника не более 20 мм; b — смещение сердечника относительно оплетки не более 20 мм
Рисунок 3 — Смещение оплетки и сердечника
5.3 Статическое удлинение
При испытании в соответствии с 6.6 статическое удлинение не должно превышать:
— 10% — для одинарных веревок;
— 12% — для двойных веревок;
— 10% — для сдвоенных веревок.
5.4 Динамические требования
5.4.1 Динамическое удлинение
При испытании в соответствии с 6.7 динамическое удлинение веревки при первом испытании не должно превышать 40% для каждого образца.
5.4.2 Усилие первого рывка
При испытании в соответствии с 6.7 максимальное значение усилия первого рывка не должно превышать:
— 12 кН — для одинарных веревок;
— 8 кН — для двойных веревок;
— 12 кН — для сдвоенных веревок.
5.4.3 Количество контрольных падений
При испытании в соответствии с 6.7 каждый образец веревки должен выдерживать не менее пяти (для сдвоенных веревок не менее 12) последовательных падений испытательного груза без разрушения.

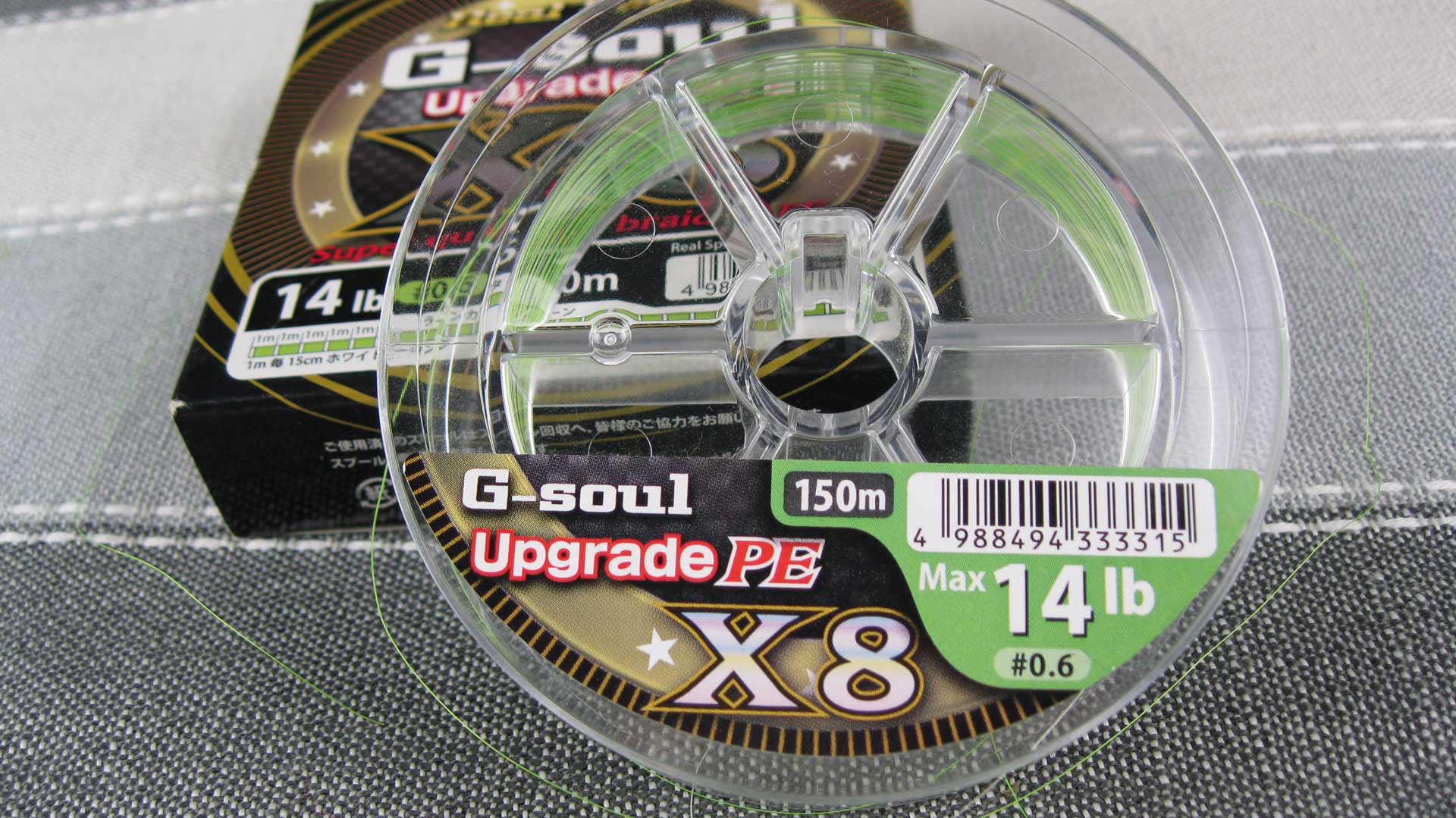

Таблица перевода диаметра PE в мм
Если Вы еще плохо ориентируетесь в японской нумерации шнуров, то воспользуйтесь таблицей снизу. В ней Вы увидите приблизительный перевод диаметра PE в мм. Это общепринятые значения, которые соответствуют популярным японским брендам выпускающим лески, таким как Sunline, YGK, Varivas, Gosen и другим.
| #PE | мм | #PE | мм | #PE | мм | #PE | мм | #PE | мм |
| #0.09 | 0.051 мм | #0.1 | 0.052 мм | #0.12 | 0.058 мм | #0.15 | 0.064 мм | #0.175 | 0.069 мм |
| #0.2 | 0.074 мм | #0.25 | 0.083 мм | #0.3 | 0.09 мм | #0.4 | 0.104 мм | #0.5 | 0.117 мм |
| #0.6 | 0.128 мм | #0.8 | 0.148 мм | #1 | 0.165 мм | #1.2 | 0.185 мм | #1.5 | 0.205 мм |
| #1.7 | 0.223 мм | #2 | 0.235 мм | #2.5 | 0.26 мм | #3 | 0.285 мм | #3.5 | 0.31 мм |
| #4 | 0.33 мм | #5 | 0.37 мм | #6 | 0.405 мм | #8 | 0.47 мм | #10 | 0.52 мм |
| #12 | 0.57 мм | #14 | 0.62 мм | #16 | 0.66 мм | #18 | 0.7 мм | #20 | 0.74 мм |
| #22 | 0.78 мм | #24 | 0.81 мм | #26 | 0.84 мм | #28 | 0.87 мм | #30 | 0.91 мм |
| #35 | 0.97 мм | #40 | 1.05 мм | #45 | 1.1 мм | #50 | 1.7 мм |
Стоит отметить, что в таблице я не указывал разрывную нагрузку для каждого диаметра. Это бессмысленно, ведь даже у одного производителя имеется масса шнуров с разными примененными к ним технологиями, которые могут иметь колоссальные отличия в характеристиках при одинаковом размере и диаметре. Некоторый производители указывают разрывную нагрузку в lb. В этой статье можно узнать, как перевести lb в кг.
И еще один момент о диаметрах в мм, даже популярные бренды иногда имеют немного большую толщину, нежели указанной на коробке. Увы, с этим ничего поделать нельзя, так что перед покупкой шнура внимательно изучайте выбранный продукт и читайте отзывы на шнуры других рыболовов.
Не забудьте поделиться с друзьями!
Канат ГОСТ 2688-80
Канаты стальные, производство по государственному стандарту 2688-80 предназначены и комплектуются для барабанных лебедок, кранов и талей, подъемных устройств шахтных установок, тельферов, судовых кранов, для оснастки трапов, землеройных и горных машин, мостовых кранов, для машин бурения, для гидравлических лифтов, экскаваторов, подвесных дорог и кабель-кранов, для скиповых подъемников доменных печей, металлургических кранов и стоячего такелажа.
Канат двойной свивки типа ЛК-Р конструкции 6х19 (1 6 6/6) 1 о.с. Диаметр проволоки: центральной (36 шт.) — 0,3 мм; первого слоя (36 шт.) — 0,28 мм; второго слоя (по 36 шт.) — 0,22 и 0,3 мм. Площадь поперечного сечения всех проволок стального каната ГОСТ 2688-80 — 6,55 мм2.
| Диаметр каната, мм. | Масса 1000 м. смазанного каната, кг. | Суммарное разрывное усилие, Н |
|---|---|---|
| 3,6 | 48,8 | 8 780 |
| 3,8 | 55,1 | 9 930 |
| 4,1 | 64,1 | 11 550 |
| 4,5 | 73,9 | 13 300 |
| 4,8 | 84,4 | 15 200 |
| 5,1 | 95,5 | 17 200 |
| 5,6 | 116,5 | 20 950 |
| 6,2 | 141,6 | 25 500 |
| 6,9 | 176,6 | 31 800 |
| 7,6 | 211,0 | 38 000 |
| 8,3 | 256,0 | 46 100 |
| 9,1 | 305,0 | 55 000 |
| 9,6 | 358,0 | 64 650 |
| 11,0 | 461,0 | 83 200 |
| 12,0 | 527,0 | 95 000 |
| 13,0 | 596,6 | 107 500 |
| 14,0 | 728,0 | 131 000 |
| 15,0 | 844,0 | 152 000 |
| 16,5 | 1 025,0 | 184 500 |
| 18,0 | 1 220,0 | 220 000 |
| 19,5 | 1 405,0 | 253 000 |
| 21,0 | 1 635,0 | 294 500 |
| 22,5 | 1 850,0 | 333 000 |
| 24,0 | 2 110,0 | 380 000 |
| 25,5 | 2 390,0 | 430 000 |
| 27,0 | 2 685,0 | 483 500 |
| 28,0 | 2 910,0 | 525 000 |
| 30,5 | 3 490,0 | 629 000 |
| 32,0 | 3 845,0 | 654 500 |
| 33,5 | 4 220,0 | 718 000 |
| 37,0 | 5 015,0 | 854 000 |
| 39,5 | 5 740,0 | 977 000 |
| 42,0 | 6 535,0 | 1 110 000 |
| 44,5 | 7 385,0 | 1 225 000 |
| 47,5 | 8 430,0 | 1 435 000 |
| 51,0 | 9 545,0 | 1 625 000 |
| 56,0 | 11 650,0 | 1 980 000 |
Предисловие
1 РАЗРАБОТАН Федеральным государственным бюджетным общеобразовательным учреждением высшего образования «Национальный исследовательский Московский государственный строительный университет» (НИУ МГСУ)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 444 «Спортивные и туристские изделия, оборудование, инвентарь, физкультурные и спортивные услуги»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 21 июля 2020 г. N 371-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений европейского стандарта ЕН 892:2016* «Снаряжение для альпинистов. Динамические веревки. Требования безопасности и методы испытаний» (EN 892:2016 «Mountaineering equipment — Dynamic mountaineering ropes — Safety requirements and test methods», NEQ)
________________
* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей. — .
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Канат ГОСТ 3069-80
Канат стальной ГОСТ 3069-80 с линейным касанием проволок, двойной навивки типа ЛК-0, при одинаковом диаметре проволок по слоям пряди конструкции 6х7(1 6) 1 органический сердечник.
Канат ГОСТ 3069-80 получили популярность в качестве подъемных на судах и лифтах, тормозных на шахтных подъемных установках, тяговых на канатных дорогах и др., но для их нормальной эксплуатации требуется несколько повышенный диаметр блоков и барабанов.
Канат производится в диаметре от 3,0 до 20,0 мм. Канат производится как оцинкованный так и без покрытия.
| Диаметр, мм. | Масса 1000 м. смазанного каната, кг. | Вид покрытия | Максимальная длина, м. | ||
|---|---|---|---|---|---|
| Светлые | Оцинкованные | ||||
| по гр «С» | по гр «Ж» | ||||
| 2,2 | 16,2 | 180 | 180 | 180 | 3 000 |
| 2,3 | 19,1 | 180 | 180 | 180 | 3 000 |
| 2,5 | 22,4 | 180 | 180 | 180 | 3 000 |
| 2,7 | 26,0 | 180 | 180 | 180 | 3 000 |
| 2,9 | 29,8 | 180 | 160 | 160 | 3 000 |
| 3,3 | 38,2 | 160 | 160 | 160 | 3 000 |
| 3,7 | 47,7 | 160 | 160 | 160 | 3 000 |
| 4,0 | 54,0 | 160 | 160 | 160 | 3 000 |
| 4,9 | 83,7 | 160 | 160 | 160 | 3 000 |
| 5,9 | 120,0 | 160 | 160 | 160 | 2 500 |
| 6,8 | 162,5 | 140 | 140 | 140 | 2 500 |
| 7,8 | 212,0 | 140 | 140 | 150 | 2 500 |
| 8,7 | 267,5 | 140 | 140 | 140 | 2 500 |
| 9,7 | 335,0 | 140 | 140 | 140 | 2 000 |
| 10,5 | 404,0 | 140 | 140 | 140 | 2 000 |
| 11,5 | 479,5 | 140 | 140 | 140 | 2 000 |
| 12,5 | 562,0 | 140 | 140 | 140 | 2 000 |
| 13,5 | 650,5 | 140 | 140 | 140 | 2 000 |
| 14,5 | 745,5 | 140 | 140 | 140 | 2 000 |
| 15,5 | 847,5 | 140 | 140 | 140 | 2 000 |
| 16,5 | 955,5 | 140 | 140 | 140 | 2 000 |
| 17,5 | 1 070,0 | 140 | 140 | 140 | 2 000 |
| 19,5 | 1 335,0 | 140 | 140 | 140 | 2 000 |
| 21,0 | 1 615,0 | 140 | 140 | 140 | 2 000 |
| 23,0 | 1 915,0 | 140 | 140 | 140 | 2 000 |
| 25,5 | 2 250,0 | 140 | 140 | 140 | 1 500 |
| 27,0 | 2 605,0 | 140 | 140 | 140 | 1 500 |
| 29,0 | 2 985,0 | 140 | 140 | 140 | 1 000 |
Канат ГОСТ 3077-80
Область применения данных канатов — в качестве подъемных на судах и лифтах, тормозных — на шахтных подъемных установках, тяговых — на канатных, а также подвесных дорогах. Канаты оцинкованные (из оцинкованной проволоки) или нет.
Канат стальной двойной свивки типа ЛК-О конструкции 6×19(1 9 9)— 1 о.с., диаметр 4.6-41.0 мм. Суммарное разрывное усилие всех проволок в стальном канате ГОСТ 3077-80 14000-1050000 Н.
| Диаметр каната, мм. | Масса 100 м. смазанного каната, кг. | Суммарное разрывное усилие всех проволок в канате, Н (не менее) |
|---|---|---|
| 4,6 | 77,8 | -0 |
| 5,1 | 95,9 | -0 |
| 5,7 | 126,0 | -0 |
| 6,4 | 153,0 | -0 |
| 7,8 | 220,5 | 37 400 |
| 8,8 | 293,6 | 49 800 |
| 10,5 | 387,5 | 65 850 |
| 11,5 | 487,0 | 82 750 |
| 12,0 | 530,0 | 90 050 |
| 13,0 | 597,3 | 101 500 |
| 14,0 | 719,0 | 122 000 |
| 15,0 | 852,5 | 144 500 |
| 16,5 | 996,5 | 169 000 |
| 17,5 | 1 155,0 | 195 500 |
| 19,5 | 1 370,0 | 232 500 |
| 20,5 | 1 550,0 | 263 500 |
| 22,0 | 1 745,0 | 296 000 |
| 23,0 | 1 950,0 | 330 500 |
| 25,5 | 2 390,0 | 406 000 |
| 28,0 | 2 880,0 | 488 500 |
| 30,5 | 3 410,0 | 579 000 |
| 32,5 | 3 990,0 | 677 500 |
| 35,0 | 4 610,0 | 783 500 |
| 37,0 | 5 035,0 | 855 000 |
| 39,0 | 5 475,0 | 930 500 |
| 40,0 | 5 830,0 | 991 500 |
| 41,0 | 6 200,0 | 105 000 |
| 43,5 | 6 975,0 | 118 500 |
| 45,0 | 7 370,0 | 125 000 |
| 46,0 | 7 790,0 | 132 000 |
Особенности динамических веревок
Конструктивно динамическая веревка состоит из нескольких элементов:
- Сердцевина (или стержень) – внутренние волокна (32-48 штук) с оплеткой (могут иметь склеенную между собой структуру).
- Наружная изоляция (оплетка или внешняя вязка) – для защиты стержня от механических повреждений.
Основное назначение веревки альпинистской динамической – максимально снизить (компенсировать) энергию рывка при естественном удлинении структуры самой страховки. При возникновении критической ситуации – человек сорвался со скалы или здания – снижаются до безопасного показателя нагрузки и на тело, и на верхнюю точку крепления страховки.
Производители предлагают несколько разновидностей динамической страховки (в зависимости от цели использования и структуры изделия):
- Стандартная (или одинарная) – толщиной от 10 мм.
- Двойная – используется одновременно (в паре) с аналогичной веревкой, но в разных страховочных узлах.
- Сдвоенная. Две веревки используются в одой точке разбивки.
Веревки страховочно спасательные динамические выбирают по нескольким характеристикам:
- Сила первого рывка (предельное усилие) при возникновении динамического фактора.
- Количество рывков без повреждения структуры (целостности) изделия.
- Удлинение (или коэффициент растяжения) изделия.
- Предел статического удлинения.
Важным показателем для использования динамических веревок являются условия эксплуатации изделий. Страховке, которая гарантированно не будет использована в условиях повышенной влажности, специальная пропитка не нужна. Если есть риск намокания снаряжения, соответственно – попадания на ее поверхность грязи, вероятность проникновения абразивных элементов (земля, песок) в стержень и дальнейшее его повреждение в процессе высыхания, очень большая. В этом случае выбирают страховку с водоотталкивающей пропиткой.
Выбрать страховку для решения ответственных задач сложно, и это может сделать только профессионал. Учитываются все факторы – конструкция, размеры, форма веревки и условия выполнения работ.
Если вы – любитель или новичок в скалолазании, попросите помощи у консультанта нашей компании: вам предложат надежное и качественное оснащение для выполнения поставленной задачи.
Японская нумерация лесок и шнуров
Зачем и для чего нужны эти непонятные обозначения? Всегда меня мучал этот вопрос. Но на самом деле, что не особо привычно для нас, в особенности видеть размерность шнура не в понятных миллиметрах, а в каких-то #PE, то вполне привычно для Японии. Тем более большинство рыболовных трендов или новинок имеет начало в этой стране и поэтому придется подстраиваться под них.

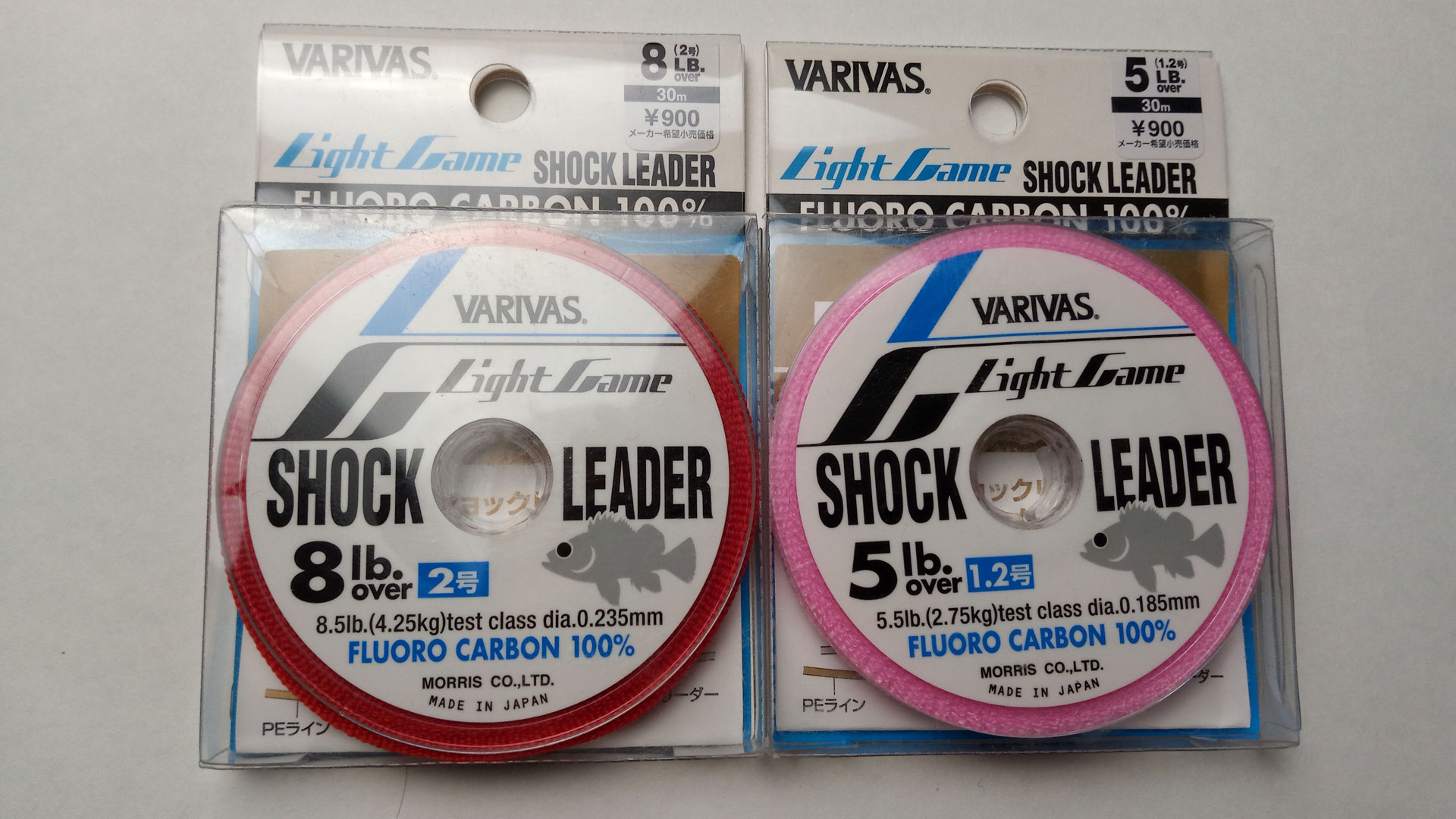

Японская нумерация лесок и шнуров имеет давние корни, которые зародились в обозначении нумерации шелковых нитей. Сейчас размерность #PE можно встретить не только на плетеных PE шнурах, но и на флюорокарбоновой, нейлоновой и полиэстеровой лесках.
Бывает производитель указывает на коробке или бабине с лесками ее диаметр в мм, но иногда этого можно и не увидеть. В любом случае в этом ничего ужасного нет. Если интересоваться рыбалкой и снастями хотя бы годик-другой, то с легкостью привыкаешь к японской нумерации шнуров, а надобности смотреть на толщину в миллиметрах не будет необходимости. Нумерация PE помечается значком # перед цифрой.
Канат ГОСТ 3070-88
Канат стальной ГОСТ 3070-88, с линейным касанием проволок между слоями при одинаковом диаметре проволок по слоям пряди, двойной свивки типа ТК конструкции 6х19(1 6 12) 1 с органическим сердечником. Производство канатов оцинкованными или без покрытия.
| Диаметр, мм. | Масса 1000 м. смазанного каната, кг. | Вид покрытия | ||
|---|---|---|---|---|
| Светлые | Оцинкованные | |||
| по гр «С» | по гр «Ж» | |||
| 3,3 | 35,5 | 180 | 180 | 180 |
| 3,6 | 42,9 | 180 | 180 | 180 |
| 3,9 | 51,0 | 180 | 180 | 180 |
| 4,2 | 59,8 | 180 | 180 | 180 |
| 4,5 | 69,3 | 180 | 180 | 180 |
| 4,8 | 79,6 | 180 | 180 | 180 |
| 5,5 | 102,6 | 180 | 180 | 180 |
| 5,8 | 114,5 | 180 | 180 | 180 |
| 6,5 | 142,5 | 160 | 160 | 160 |
| 8,1 | 222,0 | 160 | 160 | 160 |
| 9,7 | 319,0 | 160 | 160 | 160 |
| 13,0 | 565,5 | 160 | 160 | 160 |
Оплётка и пропитка динамических страховочных тросов
Верхний слой оснастки испытывает самую большую нагрузку. Он подвергается усиленному трению. Усиленная оплётка продлевает срок использования тросов

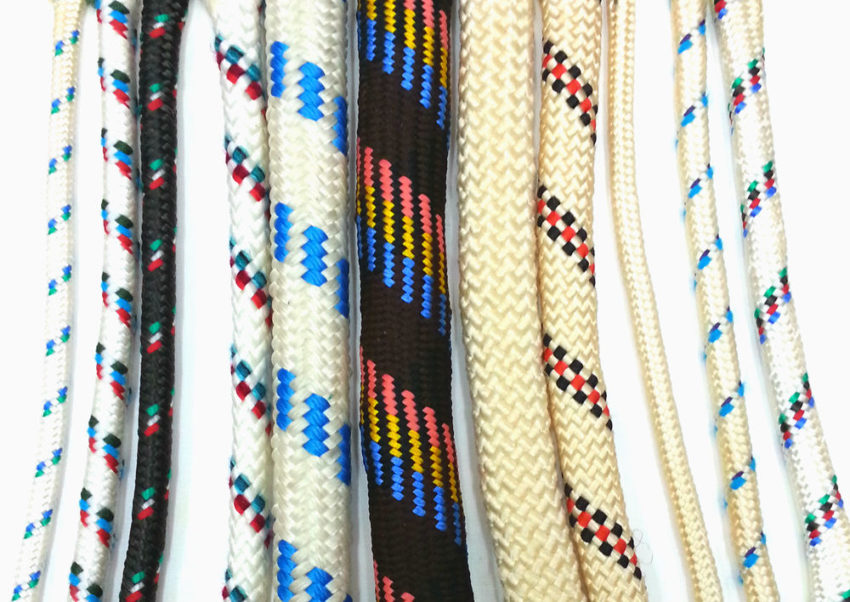

Выбирая элементы с одинаковыми техническими показателями, обратите внимание на рисунок оплётки. Чем он мельче и плотнее, тем дольше прослужит такая верёвочная оснастка
Плетение оплетки верёвки
Для защиты от влаги используются гидрофобные составы на основе тефлона. Существует три вида пропитки динамических верёвок:
- Стандартная (пропитаны только нити, из которых сплетён трос).
- Частичная (пропитывается только оплётка страховочного элемента);
- Полная (обработке подвергается вся верёвка: и сердечник и оплётка).
Для использования в условиях спортивного зала или оборудованной трассы подойдут первые два варианта. В экстремальных условиях спасательных операций или восхождений под дождём и снегом должны использоваться тросы с полной пропиткой.
