Критерии выбора гаечного ключа

Прежде чем покупать гаечный ключ или набор следует определиться для каких целей он вам нужен, какого размера у вас крепеж. После этого можно выбрать вид и размер ключа, максимально подходящий под требуемую работу.

В момент выбора ключа стоит обратить внимание на материал, из которого изготовлен ключ. Гаечные ключи часто изготавливаются из инструментальной стали, иногда имеют в составе добавки хрома и ванадия, что повышает их прочность и увеличивает срок службы

От коррозии отлично защищает оцинкованное или оксидированное покрытие.

Если вы часто работаете с гаечными ключами подберите себе максимально комфортную эргономичную ручку, которая удобно ложиться в вашей руке. Сейчас выпускается инструмент, с приятным на ощупь материалом ручек, иногда прорезиненным. Такие ручки препятствуют скольжению ключа и снижают вероятность травмы. Стоят такие ключи дороже обычных моделей.

Динамометрический ключ

Используются для контроля усилия, с которым затягивается гайка или болт. Динамометрические ключи бывают индикаторные и щелчковые.

Индикаторные оснащаются стрелками, шкалами или электронной индикацией. Они показывают значение крутящего момента, то есть усилия, прикладываемого к закручиваемой гайке. Такие ключи используются при необходимости затягивания деталей с особой точностью.

Щелчковые ключи при достижении определенного усилия перестают закручивать, срабатывает трещетка и ключ работает в холостую.

Достоинства ключей

Шестигранные ключи, иначе называемые имбусовые или ключи Аллена, имеют ряд достоинств:

• простая форма и легкий вес;
• изолированность места контакта болта и ключа от внешних негативных факторов;
• наличие шести граней для более плотного контакта;
• возможность использования с винтами без головок;
• способность вставлять винт в отверстие;
• ограничение крутящего момента его длиной и толщиной;
• использование для минимальных размеров головок и болтов;
• низкая стоимость, поэтому их часто можно встретить в комплектации с мебелью;
• изношенные грани легко восстановить при помощи напильника.

Примечания

1. Например такие — ГОСТ 25787-83 (неопр.) (недоступная ссылка) (1 июля 1985). — Ключи гаечные торцовые с внутренним шестигранником односторонние. Основные размеры. Дата обращения 14 июня 2010. Архивировано 2 апреля 2020 года.
2. acument.com (англ.) Архивная копия от 19 ноября 2010 на Wayback Machine
3. Rybczynski. Hex key (англ.) // Wikipedia. — 2000. — P. 79—81.
4. Allan cummings (неопр.) . Дата обращения 26 марта 2020.
5. https://www.allenhex.com/about-us (неопр.) . www.allenhex.com. Дата обращения 26 марта 2020.
6. Hallowell, 1951, pp. 51–52.
7. Bits and Blades (неопр.) (недоступная ссылка). www.bondhus.com. Дата обращения 26 марта 2017. Архивировано 19 марта 2006 года.

Разновидности [ править | править код ]

• Torx. Обозначается как T или TX. Представляет собой инструмент в виде шестилучевой звезды, вставляющуюся в соответствующее углубление на крепеже (винт или болт).
• Torx External. Обозначается как E. Представляет собой инвертированный Torx — крепёж имеет головку в форме звезды, а инструмент имеет соответствующее углубление. Используется, как правило, в автомобилях для уменьшения размера головки болта. Антивандальным не бывает. Имеет размеры от E4 до E44. Нумерация размеров не соответствует обычному Torx — например, ключ E4 подойдёт к вставке T20.

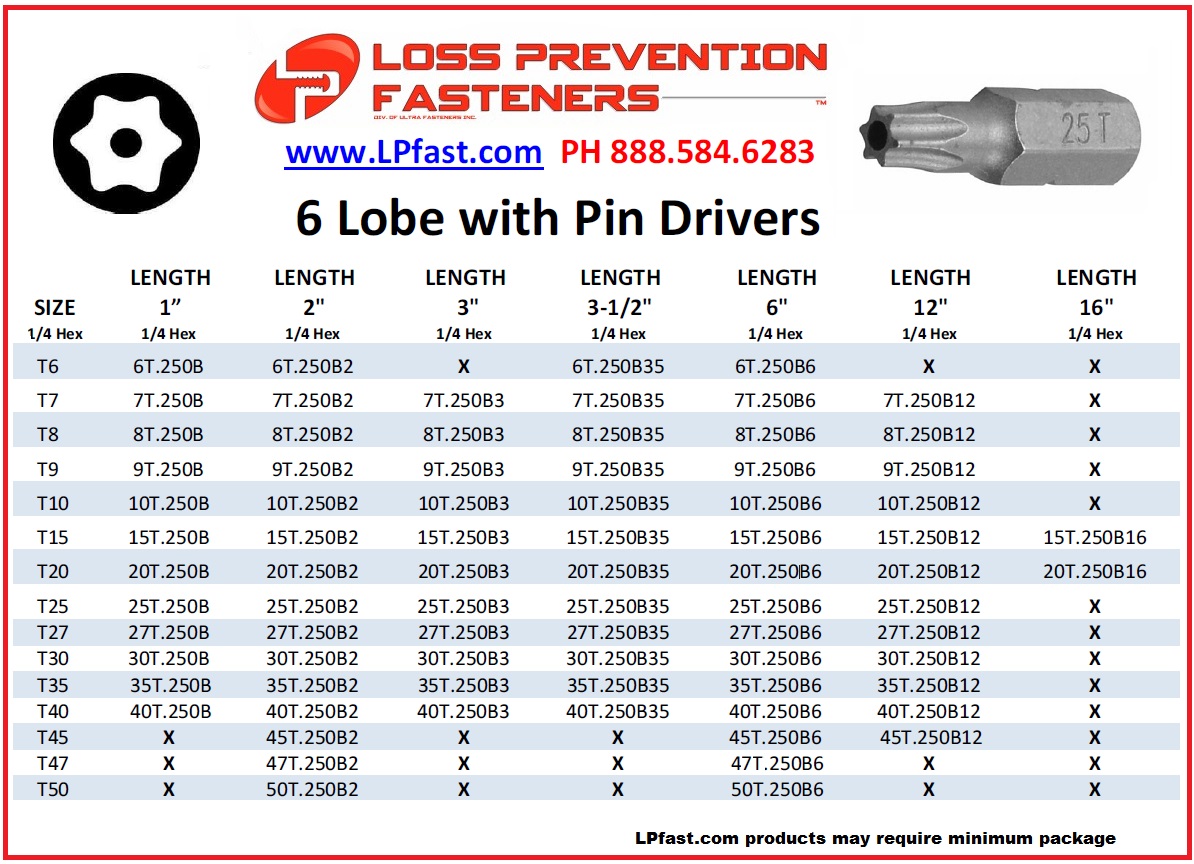

• Torx Tamper Resistant (антивандальный) обозначается как TR. В середине шлица имеется штырёк и соответствующее этому штырьку отверстие у отвёртки или ключа. Другие названия — Security Torx, pin-in Torx.

• Пятилучевой Torx. Один из антивандальных вариантов. Встречается под названиями 5-lobe Torx, Brigadier Pentahedron key set, иногда Pentalobe, что неверно, так как Pentalobe — отдельный шлиц в форме ромашки, используемый в электронике Apple.
• Torx Plus. Улучшенный шлиц со срезанными концами звезды. Обозначается как IP (Internal Plus), имеет размеры от 1IP до 100IP (иногда маркируется как IP1-IP100). С Torx совместим частично — инструмент Torx может работать с крепежом Torx Plus, но не обеспечивает максимального момента. Инструмент Torx Plus не может работать с крепежом Torx.
• Torx Plus External. Внешний вариант Torx Plus. Обозначается как EP (External Plus), имеет размеры от 1EP до 42EP (EP1-EP42). Также имеет мини-варианты от H7EP до H2EP.
• Антивандальная версия Torx Plus имеет пять лучей и штырёк в центре углубления. В стандарте маркировка не указана, но может встречаться как TS или IPR.

Пример набора бит-звездочек

В силу того, что крепеж повсеместно используется весьма различный, удобно иметь не единичную насадку, а целый набор. Желателен комплект с различными типами и большим количеством размеров. При этом хорошо бы определиться изначально, в какой сфере планируется работа и с каким крепежом – это сильно влияет на состав набора.

Пример набора бит-звездочек

Как подобрать  набор звездочек, инструмент – целая философия. Оптимально – рассмотреть классификацию предлагаемых наборов, оценить их состав с точки зрения типоразмеров бит и прислушаться к рекомендациям.

Что до других предметов, поставка может содержать удлинитель, переходник, ручную отвертку или вороток. Отвертка может быть прямой либо со сгибающейся рукояткой. Есть много вариантов с трещоткой – такая механизация сэкономит массу усилий при долговременной монотонной работе.

Выпускается огромное количество самых разных комплектов, например – описанный далее.

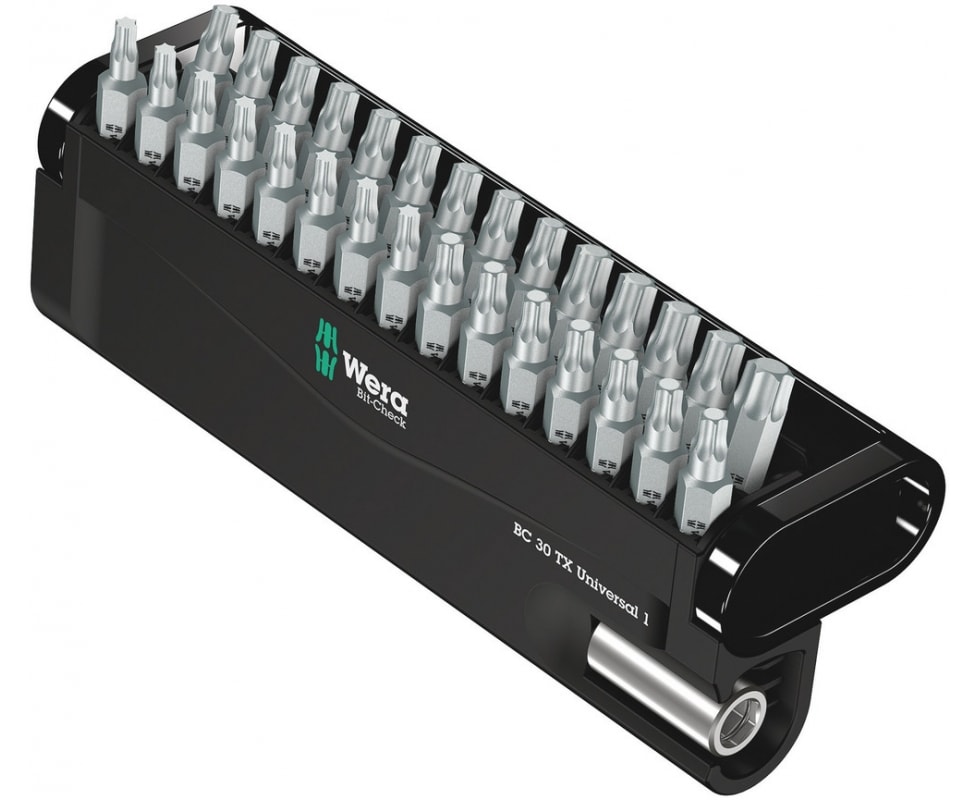

WERA Bit-Check 30 TX Universal 1

Этот набор от бренда weraочень компактен и удобен в применении благодаря малой массе. Товар как правило предлагается с гарантией – это знак качества выпускаемой продукции.

Биты-звездочки: WERA Bit-Check 30 TX Universal 1

1. В составе – 30 предметов: биты различной формы и держатель универсального типа.
2. Материал изготовления – высокопрочная сталь инструментального класса.
3. Длина бит – 25 мм, длина держателя — 165 мм.
4. Биты комплекта выполнены закаленными с целью универсального использования для различных целей и по любым материалам.
5. Держатель оснащен кольцом-стопором и магнитом постоянного действия.
6. Упаковка – пластмассовый кейс, пригодный не только для хранения, но как чемоданчик для переноски.
7. Общая масса – 300 грамм.

Маркировка и размерный ряд

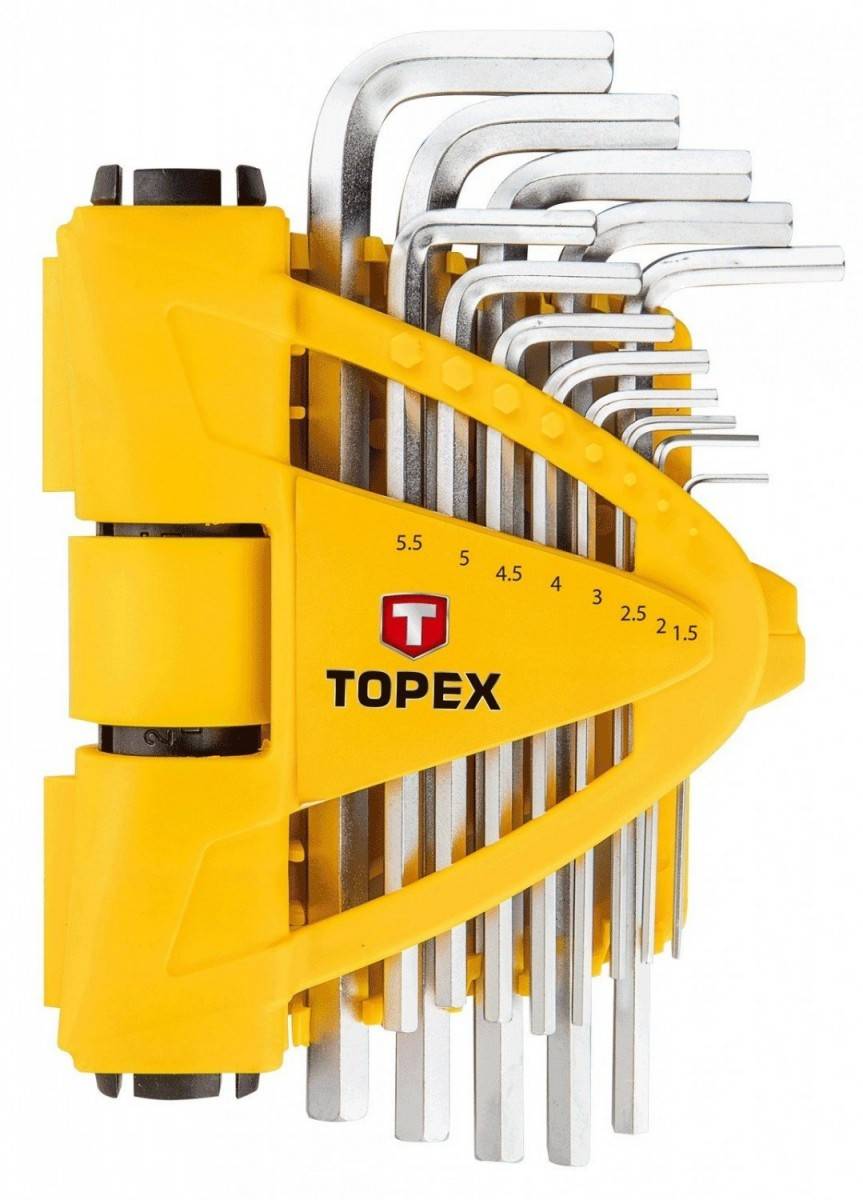

Стандартный имбусовый ключ в виде шестигранника маркируется буквами HEX и нумеруется цифрами в зависимости от расстояния между гранями. Если говорить о метрической классификации, стандартные размеры прописаны в ISO 2936:2001. Они имеют такие размеры:

1. 0,7; 0,9; 1,0; 1,25; 1,3; 1,5.
2. От двух до шести миллиметров с шагом в 0,5 мм.
3. От 7 до 22 мм с шагом в 1 мм.
4. 24, 25, 27, 30, 36, 42 и 46 мм.

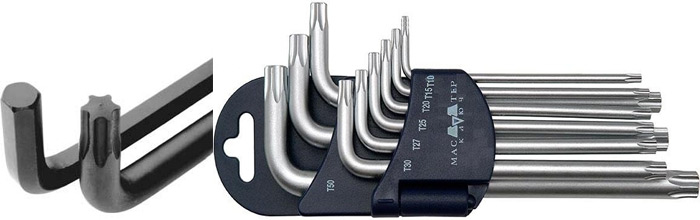

Одной из разновидностей имбусового ключа считается инструмент с маркировкой TORX. Он отличается от обычного тем, что углубление в головках винтов, и, соответственно, выступ инструмента имеет форму шестилучевой звезды.

Идеальное совпадение рабочей части приспособления и отверстия в головке болта обеспечивает равномерное распределение усилия зажатия. Именно поэтому применение имбусовых ключей должно производиться в строгом соответствии с размерами. Использование шестигранника 5,5 мм в отверстии головки на 6 мм может привести не только к разрушению граней головки, но и к травме.

Несмотря на то, что конструкция ключа очень проста, попытки работать с крепежом этого типа без надлежащего инструмента не приводят ни к чему хорошему. А поскольку набор имбусовых ключей, как правило, стоит не так уж дорого — смысла экономить на них не видно. Наборы могут включать от 5–6 до нескольких десятков штук.

Сучкорезы. И лестницы не нужны!

Электрические цепные пилы. Какие лучше?

Что лучше кассета или трещотка на велосипеде?

Трещотка обычно содержит меньше передач, чем кассета и менее надежна. При наездах на жесткие препятствия, прыжках, шанс согнуть или сломать заднюю втулку на велосипеде с трещоткой гораздо выше в сравнении с кассетной системой из-за особенностей конструкции трещотки.

При езде кассета не затягивается на втулке, в отличие от трещотки. Высокое качество материалов при изготовлении. Хорошая грязезащита подшипников. Рассчитаны на больший ресурс и нагрузки Большая цена. Если планируете активное регулярное катание вне зависимости от погоды и мест катания, то выбор очевиден: втулка под кассету. Если планируете редко кататься в хорошую погоду и в спокойном режиме, то можно смело выбирать втулку под трещотку.

Ключи для крепежей с внутренним шестигранником

Такие болты часто используют в приборах и машиностроении. Они имеют цилиндрическую головку, и для их ввинчивания или извлечения потребуется другой спецключ – угловой шестигранник.

Размер шестигранного инструмента определяется аналогичным методом, только расстояние измеряют между противоположными сторонами внутреннего шестигранника. Подобные крепежи производятся по государственным стандартам, которые регламентируют соответствие диаметра резьбы конкретному размеру «под ключ». Для легкого подбора также можно использовать таблицу.

Резьба, М	М4	М5	М6	М8	М10	М12	М14	М16	М18	М20	М22	М24	М27	М30	М33	М36
Размер под ключ, мм	3	4	5	6	8	10	12	14	14	17	17	19	19	22	24	27

Пользоваться подобными таблицами удобно особенно неопытным мастерам, которые еще не могут на глаз определить размер ключа под внутренний шестигранник. Подбирая инструмент с правильными параметрами, можно сохранить целостность гайки или головки болта, не «слизывая» их грани неподходящим инструментом.

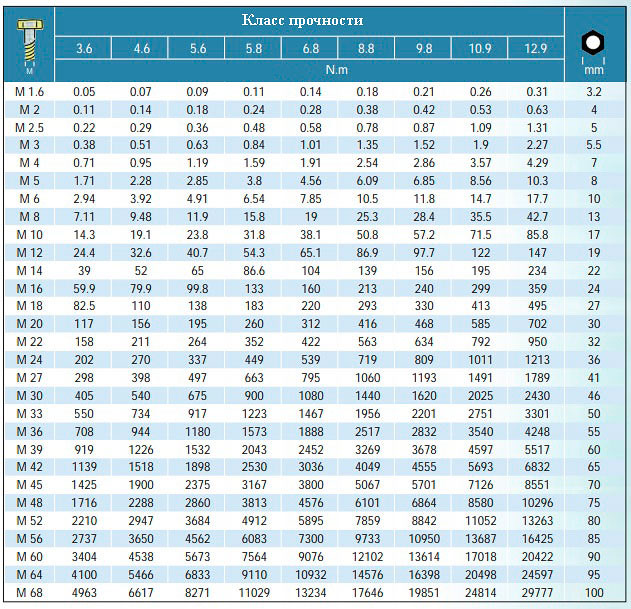

Степень затяжки болтов динамометрическим ключом, таблица

Усилие, которое необходимо приложить для откручивания или ввинчивания крепежа, называется моментом затяжки

Закручивая резьбовое соединение, важно знать, с каким оптимальным усилием необходимо на него воздействовать. Если болт закрутить слабее, то со временем из-за вибраций он раскрутится

В итоге между деталями образуется люфт,который может привести к серьезным негативным последствиям.

Если же метиз завинтить чересчур сильно, то повреждается резьбовое соединение или поверхности, которые скреплены крепежом. При чрезмерном воздействии срывается резьба, а детали трескаются. Во избежание разрушения специалисты советуют пользоваться динамометрическим ключом.

Каждый вид болтов, гаек, винтов в зависимости от класса и размера имеет свой оптимальный момент протяжки. Класс прочности болта можно увидеть на его головке, а все необходимые значения затяжки внесены в удобную таблицу. Единица измерения усилия – Ньютоны-метры.

Динамометрический ключ – это также гаечный инструмент, который оснащен встроенным динамометром. Он относится к прецизионным инструментам, главным предназначением которых является затяжка крепежных деталей с точным моментом. Во время работы динамометр покажет границу максимальной затяжки, и это поможет качественно и без срыва резьбы закрутить или открутить болт.

Для выкручивания болтов высокого класса прочности и призонных крепежей требуется увеличенная нагрузка на деталь. В таких ситуациях используют ключи Торкс, которые обеспечивают больший момент затяжки. Уникальность инструмента в том, что его рабочая поверхность имеет форму звездочки. Винты с соответствующим шлицем сделаны из прочного металла, благодаря чему можно прилагать большую силу для их извлечения. Благодаря особой форме бит головкии резьба крепежа сохраняются в целостности.

Универсальный ключ для болтов и гаек – это особый вид инструментов.Они созданы для облегчения монтажных и демонтажных работ. При правильном их использовании они предупредят разрушение резьбы и соединяемых плоскостей, обламывание головок и «слизывание» их граней. Для удобства специалистами были созданы таблицы, по которым можно без затруднений определить необходимый размер ключа. Инструменты производят из прочных сплавов, обычно из хромванадиевого, поэтому даже при активной эксплуатации они могут прослужить не один десяток лет.

Как сделать рожковый ключ своими руками?

Тем, кто решил сам изготовить данный инструмент, существуют небольшие рекомендации. Начинать изготовление нужно с помощью образца уже готового аналогичного изделия. Выполните чертеж требуемого изделия, с учетом которого будете делать ваш ключ.

Бывают сложности с толстыми инструментами

Затем, когда заготовка готова, начинаем делать разметку. Если у заготовки не очень ровные грани, то желательно их опилить, чтобы убрать окалину. После необходимо нанести краску на обработанную поверхность. Можно использовать быстросохнущий лак или краску. Накладывание образца делается после того, когда полностью просохнет покраска. Желательно использовать какой-то пресс, чтобы образец не соскальзывал при очерчивании.

Чертилкой является металлическая заточенная проволока. Затем на разъединения заготовки и образца необходимо навести окончательные риски, отступая несколько миллиметров от уже сделанных, после накернуть их. Керн вначале с наклоном поставьте на риску, а при нанесении удара молотом выровняйте. Шаг между ямками в зеве нужно сделать 4–5 мм.

Ну и по окончании нужно закалить деталь. В домашних условиях это можно выполнить при помощи газа. Если воспользоваться специальной печкой или кузнечным горном – это будет идеально. Для вынимания изделия применяют клещи, опуская в воду ключ. Вынимать и погружать необходимо до полного потемнения губок. Это и есть технология изготовления рожкового ключа.

Варианты

Существует версия ключей с отверстием, называемая антивандальной. Суть в том, что в центре отверстия крепежа есть штырек, препятствующий использованию обычных ключей. Подходящие ключи имеют соответствующее отверстие в центре, не изготавливаются в виде Г-образного ключа и реже продаются. Как правило, они выполнены в виде отвёртки-вставки для инструмента, работающего со вставками. Ключи TORX также имеют такой вариант.

Для работы под углом длинный конец Г-образного ключа может быть сделан в виде шара, который позволяет закручивать винты под углом к оси резьбы. Этот вид ключей был придуман Bondhus Corporation в 1964 году. Обычно этим концом винт только завинчивают, а затягивают уже коротким концом, потому что, во-первых, шаровое соединение слабее, а, во-вторых, длинный конец имеет больший рычаг.

Накидные ключи — достоинства и недостатки современных наборов и нюансы их выбора (75 фото)

У каждого в городского или сельского жителя в домашнем инструментальном арсенале должны быть накидные ключи, которые непременно пригодятся для ремонта какого-либо предмета. Тем более если вы являетесь владельцем автомобиля или какой-либо другой техники.

В непредвиденной ситуации вы будете уверены, что легко справитесь с ней собственными руками, имея все необходимые для этого инструменты. Но не все обладают знаниями, как правильно выбрать инструмент, и какой из них лучше. Подробнее рассмотреть разновидности накидного ключа помогут представленные фото.

Достоинства и недостатки

Накидные модели ключей более удобны в применении. Например, вам необходимо открутить старый ржавый болт. Используя рожковый инструмент, вы легко можете повредить грани головки болта. В результате чего придется воспользоваться другими инструментами (зубилом и плоскогубцами), а это более сложный процесс.

Идеальным решением станет обычный накидной ключ, особенно если подход к болту не ограничен. Профиль ключа жестко фиксирует деталь со всех сторон, что обеспечивает сохранность всех граней.

Не потребуется приложение огромных усилий. В итоге можно сделать вывод, что накидной ключ удобен для надежной фиксации деталей крепления.

Разновидности и их нюансы

Самым распространенным видом ключей является двухсторонний. Рукоятка его может быть прямой или изогнутой. Размер ключа соответствует размеру гайки, иначе эксплуатация его будет не долгой, так как сотрутся зубья. Кроме достоинств, не обошлось и без недостатка. Для удобного применения ключа необходим свободный доступ к крепежу со всех сторон.

Головка ключа может иметь 6 или 12 гранный профиль, при большем их количестве изменится угол поворота в меньшую сторону и повысится комфортность работы. Шестигранники лучше захватывают гайку и практически не смазывают углы крепления.

Изогнутый накидной ключ более удобен и универсален, что делает его популярнее прямого. S-образные ключи с шарниром (храповиком) достойны отдельного внимания.

Используя накидной инструмент в труднодоступных местах, можно совсем забыть о рожковых, но ключи с трещоткой смогут заменить и их, так как нет необходимости их каждый раз перекидывать после прокручивания.

Достаточно небольшого угла вращения, чтобы зафиксировать гайку, что также относится к его неоспоримым достоинствам. В трещотке могут располагаться зубья в количестве 72 штук. Но для поворота ключа будет достаточно установить его под наклоном 5 град.

Особенности использования

В обычном использовании ключа необходимо кольцо накинуть деталь крепления сверху, чтобы обхватить все грани. В этом случае происходит контакт с 6 сторон, в случае использования рожкового ключа – с двух сторон. Поэтому можно приложить больше усилий, не повредив при этом грани.

Форма головки также относится к достоинствам инструмента, так как усилие оказывается на угол, без повреждения граней.

Трубопроводные ключи имеют несколько другую конструкцию (с прорезью) для работы с разными соединениями трубопроводов.

Как и рожковые, накидные ключи бывают односторонние и двухсторонние.

Плоские ключи представляют особую группу, при этом и кольцо (головка) и ручка располагаются в единой плоскости. В некоторых вариантах исполнения головки могут быть отогнутыми на небольшой угол.

Кроме того можно использовать коленчатые ключи S-образной формы или в виде полумесяца, или ключи с шарнирным кольцом (головкой).

Как выбрать накидной ключ

Область применения рожково-накидных ключей очень широка. Этот вариант предусматривает сочетание двух видов одинаковых параметров на одной ручке.

При выборе стоит обратить внимание на размеры головок и рукояти, а также на твердость используемого материала для их производства. В основном применяют инструментальную или хромованадиевую сталь с антикоррозийным покрытием. Ключи стоит использовать в соответствии с параметрами деталей крепления

Идеальной покупкой станет полноценный набор ключей

Ключи стоит использовать в соответствии с параметрами деталей крепления. Идеальной покупкой станет полноценный набор ключей.

Рожковый ключ

Имеет головку в форме буквы «U» и охватывает болт обычно с трех сторон. «Рожки» приспособления (откуда, кстати, и название) стоят под углом к ручке, что позволяет лучше манипулировать им в условиях малого пространства. Минусом такого инструмента является маленькая зона взаимодействия с гайкой или болтом. Вся сила приходится не целиком на завинчиваемый предмет, а лишь на те его грани, которые контактируют с орудием. В результате их поверхность может быстро стереться, сорваться резьба, особенно, если взят инструмент неправильного размера.

Рожковые ключи часто выпускаются комбинированными, то есть имеют головки разного размера с обеих сторон ручки. Это позволяет экономить место в ящике для слесарных инструментов.
