Радио. что можно найти в эфире?

Вдумчивая перестройка блока УКВ на FM

Он у меня давным-давно был перестроен, но читатель Дмитрий подбросил пару идей, и я решил проверить, могу ли сделать ещё лучше.

Могу. Поэтому почти полностью переписал статью об «УКВ-2-08С». Если очень вкратце, то:

1. Увидел на SDR-приёмнике, что гетеродин перестраивается от 97,85 МГц до 122,47 МГц (это даёт принимаемый диапазон 87,15 — 111,77 МГц — чуть шире, чем надо). У кого нет SDR-приёмника — могут выставить радио в телефоне на приём частоты 98,2 МГц, и вращать гетеродинную катушку L3 до появления тишины на этой частоте. «ВЭФ» при этом будет принимать 87,5 МГц.

2. Покрутив гетеродин, лишний раз убедился, что «зеркалка» от 107,7 МГц — по-прежнему 86,3 МГц. Поэтому спрятал её куда-то за цифру «10» на шкале.

3. Первые два «ВЭФа» я перестраивал вообще на слух, дальше придумал подключать светодиод к 14-й ноге микросхемы К174ХА6 из блока ДЧМ, и судить о правильности настройки по его яркости.

Ещё один шаг от органолептического метода к полноценным измерениям. Теперь вместо яркости светодиода — напряжение в конкретных числах.

Вращением сердечника L2 добиваемся наибольшего напряжения в положении «около 87 МГц», а ротором подстроечного конденсатора C8 — в положении «около 108 МГц». Повторяем это несколько раз.

4. Сердечником L1 настраиваем входной контур на середину диапазона.

Иными словами — добиваемся наибольшего напряжения в положении «около 100 МГц».

5. Если напряжение по-прежнему невысоко, и приём не радует — есть катушка L4 , которая отвечает за уровень сигнала с блока УКВ на блок ДЧМ. Можно его повысить, однако при слишком мощном сигнале могут пролезать ранее незаметные шумы и «зеркалки».

В итоге вышло так, что:

До перестройки: U = 1,51 В @ 87,5 МГц U = 2,02 В @ 100,5 МГц U = 2,07 В @ 107,7 МГц

После перестройки: U = 2,20 В @ 87,5 МГц U = 2,06 В @ 100,5 МГц U = 2,23 В @ 107,7 МГц

В результате — «ВЭФ» стал намного увереннее принимать станции из нижней части FM-диапазона

Всё это — без хитрых приборов (так как SDR-приёмник вообще не обязателен), важно только знать принцип работы супергетеродина

Наконец-то разобрался, что делают эти лепестки возле разъёма на динамик, и к которым есть доступ через заднюю крышку приёмника. При замыкании чем-то металлическим — выключают БШН. Наверное, было нужно при наладке на заводе.

Доработка советских радиоприемников для приема радиовещательных станций FM-диапазона (88…108 МГц)

Как известно, диапазон частот, установленный в СССР для радиовещания в УКВ диапазоне, составляет 65,8…73,0 МГц. В настоящее время в этом диапазоне практически отсутствует радиовещание, так как международный стандарт предусматривает радиовещание в диапазоне частот 88…108 МГц. В связи с этим предлагается простая доработка советских радиоприемников (ВЭФ-260, «Ореанда-201», «Вега-315» и др.), имеющих в своем составе унифицированный блок УКВ-2-1-с, который после доработки позволит принимать радиовещательные станции вFM-диапазоне (88…108 МГц). В качестве предмета доработки выбрана магнитола ВЭФ-260, которая имеет отличные электроакустические параметры.

В те времена она пользовалась заслуженным вниманием. На рис.1

На рис.1

показана принципиальная электрическая схема блока УКВ-2-1-с, а нарис.2 – монтажная схема (вид сверху) этого блока с расположением элементов, которые должны быть заменены или удалены при доработке. На принципиальной схеме эти элементы легко найти, так как после номинала этих деталей до переделки в скобках указаны номиналы этих элементов после доработки блока УКВ. Если в скобках стоит «х», то это означает, что эти детали следует удалить из схемы.

Предлагаются два способа доработки блока УКВ.

Первый способ (более простой):

Блок не снимают с шасси магнитолы (приемника).
Снимают крышку-экран, кусачками удаляют отмеченные на рис.1 скобками элементы схемы таким образом, чтобы от них остались выводы, к которым припаивают новые детали с номинальными значениями, указанными в скобках.
Количество витков катушки L4 уменьшают на один виток. Для этого кусачками откусывают нижний вывод катушки и сматывают один виток, излишнюю длину провода укорачивают и L4 припаивают к части вывода, оставшегося на плате.
После доработки катушки витки надо залить парафином.
У катушки L3 также сматывают один виток, но сверху, по той же технологии, что и с катушкой L4.

Второй способ доработки:

Блок УКВ снимают с шасси магнитолы, при этом обращают внимание на фиксацию в определенном положении ручки настройки по отношению к переменному конденсатору (понадобится при обратной сборке).
Снимают крышку-экран.
Отворачивают четыре болта и снимают печатную плату.
Выпаивают помеченные на рис.1 элементы и впаивают новые элементы номиналами, казанными в скобках.
Операции с катушками L3, L4 указаны выше.
Собирают блок в обратном порядке.

Для настройки доработанного блока УКВ без измерительных приборов определите по вспомогательному радиоприемник, имеющему FM диапазон (88…108 МГц), радиовещательную станцию, работающую в вашем регионе на самой высокой частоте, например 107,7 МГц. Ручкой настройки доработанного радиоприемника поставьте указатель шкалы в положение 4,1 м, затем вращайте латунный сердечник катушки L4 до появления сигнала выбранной станции, определенной по вспомогательном радиоприемнику. Добейтесь максимума приема сигнала, подстраивая конденсатор С6 и, при необходимости, вращая сердечник катушки L3. Далее ручкой настройки приемника выберите станцию по шкале вблизи 4,4 м и добейтесь максимального уровня приема сигнала, вращая сердечник катушек L1, L2. Этих операций вполне достаточно, чтобы ручкой настройки доработанного радиоприемника обеспечить прием всех FM станций в вашем регионе.

В заключении хочу отметить хорошую чувствительность и качество приема FM станций доработанного радиоприемника. Кстати, исключение из схемы цепей автоподстройки частоты позволило исключить внесение затухания и дополнительных емкостей в контур гетеродина, а опыт эксплуатации радиоприемников показал, что автоподстройка практически ничего не дает в плане качества приема радиовещательных станций.

Акт 3. Снова свинство

Радиосхемы схемы электрические принципиальные

Что там у нас дальше по программе? Перестроить блок УКВ. Знаем, делали, что вообще может пойти не так? Да всё! В диапазон я попал, все 11 станций ловятся, БШН и АПЧ работают, а вот индикатор (14-я нога К174ХА6) не светится. Редко на какой станции 1,5 вольта наковыривается, а светодиоду хотя бы 1,6 надо. Так что настраивать пришлось хоть и по своей же методике, но с мультиметром вместо индикатора (думаю, так даже лучше и точнее). С ДЧМ-ом от донорского «214-го» удалось поймать и 1,7 В (ещё бы, у него УВЧ на микросхеме, думаю, это посерьезней, чем транзисторы), там светится, но чуть подмаргивает. В итоге впаял подстроечник в родной ДЧМ вместо резистора R5 в эмиттере VT2 (отвечает за усиление) и поэкспериментировал с его сопротивлением. Все равно индикатор светится не всегда. В остальном же FM работает нормально.

Но есть, наверное, где-то в ноосфере место, где рождаются самые неожиданные идеи. Иногда они передаются на определенной частоте и с определенной модуляцией. Иногда люди могут принимать эти волны, детектировать их, и тогда над головой у такого человека загорается лампочка, и он кричит «Идея!».

Примерно то же было и со мной.

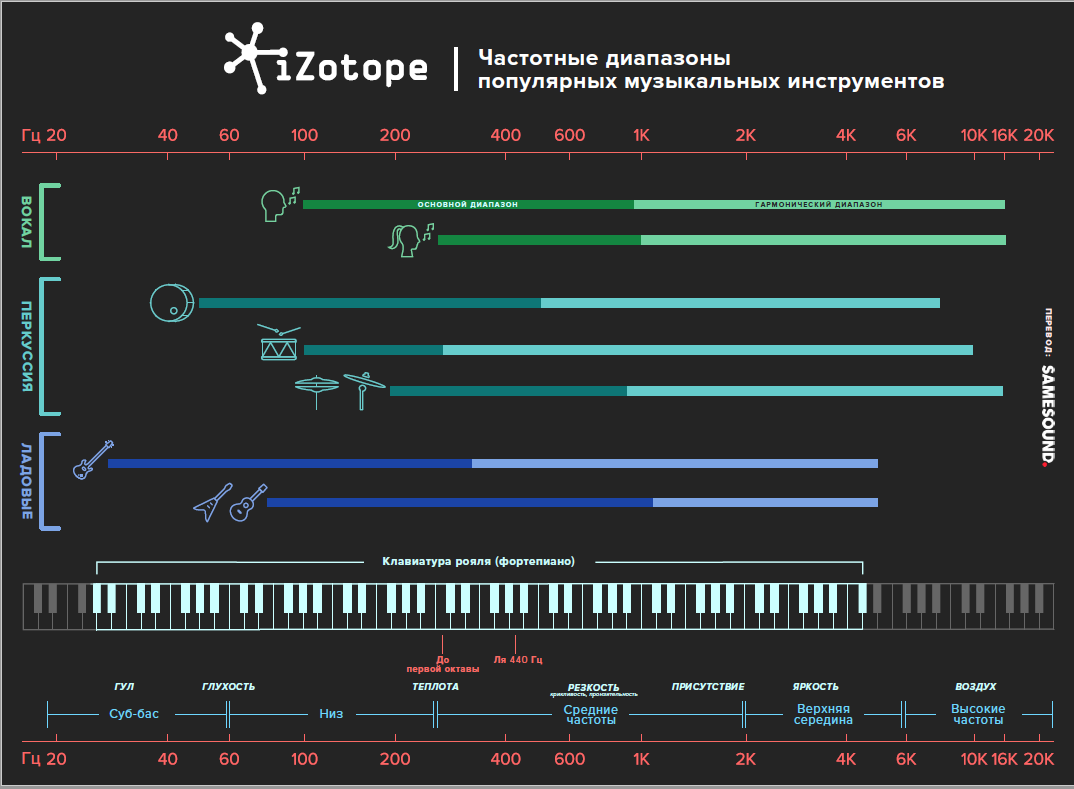

Краткая таблица звуковых частот от iZotope

Компания iZotope также создала собственную таблицу звуковых частот, но сделала ее намного компактнее. В отличие от обширной работы Sound On Sound, специалисты iZotope привели в собственной таблице данные только по самым популярным музыкальным инструментам: мужскому и женскому голосу, ударной установке и гитарам.

iZotope решили не перегружать музыкантов информацией, разделив инструменты на три группы: вокал, перкуссия и ладовые инструменты (самое необходимое по мнению авторов). Несмотря на меньшую информативность, мы также перевели таблицу.

В приведенном ниже архиве вы найдете таблицу в формате PDF. Документ легко читается, без проблем умещается на лист А4. Единственный минус, который мы нашли в оригинальном документе заключается в отсутствии полей для обреза и прочей полезной типографской информации. В любом случае, даже без этих данных, таблица не теряет своей полезности для музыкантов.

Скачать “Краткая таблица частот” frequency-chart-izotope-rus.zip – Загружено 8129 раз – 1 МБ

Если вы скачали таблицы, мы будем рады благодарности в виде репоста этой записи к себе в социальные сети или подписки на наш Телеграм-канал @samesound. Удачи в творчестве!

Устройства радиосвязи и радиовещания

Устройство радиосвязи представляет собой разновидность электрической связи. Осуществляется радиосвязь при помощи радиоволн.

Для того чтобы организовать радиосвязь, необходимо в том месте, откуда выполняется передача сигнала, установить специальное радиопередающее оборудование. Оно содержит передающую антенну и передатчик сигнала. А в месте, где планируется принимать данный сигнал, устанавливается радиоприёмное устройство, также с антенной и приёмником.

Все генерируемые в передаваемом оборудовании электромагнитные колебания с несущей частотой подвергаются модуляции, опираясь на передаваемое сообщение. Все эти радиочастотные колебания и представляют собой радиосигнал.

В передающую антенну сигнал поступает от передатчика. В результате этого возбуждаются электромагнитные волны. Распространяясь, волны доходят до антенн самих приёмников, где возбуждают внутри электрические колебания.

Именно радиоволны и поступают в радиоприёмник. Но такой сигнал очень слабый. Поэтому в приёмнике сингал изначально усиливается, только после чего осуществляется его декодирование либо демодуляция. После этого сигнал преобразуется благодаря воспроизводящему оборудованию в сообщение, которое полностью идентично исходному.

Рейтинг всеволновых радиоприемников

Выбор всеволнового радиоприемника позволяет иметь доступ к максимальному количеству станций. Устройства покупают не только для прослушивания музыки и передач, но и для наблюдений за эфиром.

Tecsun S-2000

В рейтинге радиоприемников 2023 года в России числится среди лучших устройство с поддержкой FM, SW, LW и MW диапазонов, а также авиа-волн. Частоту можно не только искать при помощи валкодера, но и вводить на клавиатуре.

Купить Tecsun S-2000 можно от 29000 рублей Плюсы

большой выбор частот;
поддерживает подключение внешних антенн;
хорошая чувствительность.

Минусы

дорого стоит;
встроенный блок питания вызывает сбои при приеме.

Мне нравится14Не нравится17

Supra ST-116

Переносной агрегат работает со всеми диапазонами, обладает малой массой и компактными габаритами. Лучшие станции приемник способен запоминать.

Цена Supra ST-116 начинает от 2000 рублей Плюсы

легкий и компактный;
приятное звучание;
запоминает настройки.

Минусы

редко встречается в продаже;
плохая подсветка.

Мне нравится14Не нравится17

Degen DE-1103

Хороший всеволновой девайс поддерживает двойное преобразование частоты. Оснащен наборной клавиатурой, есть блокировка кнопок от случайного нажатия.

Купить Degen DE-1103 можно от 11000 рублей Плюсы

питание от сети и батареек;
хорошо ловит длинные волны;
есть таймер на отключение.

Минусы

высокая стоимость;
нет отдельной ручки громкости.

Мне нравится14Не нравится17

Средние волны

Днем пустуют даже в Москве. На диапазоне, где могут поместиться чуть ли не 60 радиостанций (если считать через 18 кГц под сигнал 16K0A3EGN), вещает всего пять. С наступлением темноты становятся слышны дальние АМ-радиостанции, и их можно насчитать до 30. Некоторые азиатские “налазят” на наши и европейские и создают помехи. Однако в США днем этот диапазон вовсе не пустует, и ночью дальние станции не мешают приему местных. И диапазон средних волн (MW) там живет и здравствует, и с чистым звучанием! И АМ-приемники имеются почти во всех автомобилях, как у них, так и у нас! Что, у них там, эфир другой? Просто они грамотно подходят к использованию естественных ресурсов. Может быть, нам стоит более внимательно изучить американский опыт организации средневолнового радиовещания? Ведь американцам не откажешь в рационализме и умении считать деньги.

Средние волны во все времена в СССР были основным диапазоном радиовещания. Парк радиоприемников у населения хоть и сильно сократился с годами, однако еще имеется, и весьма значительный. Да и в современных китайских радиоприемниках и музыкальных центрах тоже присутствует средневолновой “АМ-диапазон”. Другое дело, что нынешнее молодое поколение, преимущественно воспитанное в духе общества потребления, не имеет тяги к познанию, и в массе своей понятия не имеет, что, кроме FM, существуют и другие диапазоны радиовещания. Но это вопрос государственной молодежной политики, информирования и продвижения. Как только будет принято решение, так и ситуация изменится. Все же технические составляющие для оживления этого диапазона имеются в наличии. Просто нужен грамотный стратег – в первую очередь радиоинженер и профессионал в области радиовещания, которому будет поручено заниматься этим на государственном уровне.

Средняя часть диапазона СВ (756–1440 кГц)

Длины волн 210–400 м. Хороши для организации радиовещания в сельской местности со средней и большой степенью пересеченности. Поскольку основная территория России как раз такой и является, то этот диапазон можно считать перспективным для организации преимущественно информационного радиовещания для местных администраций областей и районов, территория которых может быть покрыта вещанием с дальностью 200–300 км с одного передатчика при умеренных затратах на антенные сооружения. Может быть даже, стоит восстановить в этом участке диапазона синхронную сеть вещания радиостанции “Маяк” с его первозданной программой, как в советские времена, по которой уже сильно соскучились очень многие жители отдаленных районов нашей страны. Впрочем, и основную государственную программу “Радио России” сейчас тоже мало где можно принимать…

ДВ/СВ — Почему прекратилось вещание

Воспоминания из детства: Дача. Осенняя суматоха по сбору яблок и картошки. С поля тянет навозом. Я в непонятной одежде и красных резиновых сапогах гребу листья граблями. Из старой батиной Спидолы, стоящей на пыльной полке в сарае фоном постоянно звучит радио свободы или что-то с романсами и радиоспектаклями времён молодости моего деда через звуки похожие на те с которыми инопланетяне сканируют тело человека или же расплавляют его мозг нейтронным бластером. Ну по моим предположениям инопланетное оружие звучало именно так. Когда начинаешь вслушиваться, ощущение такое будто звучит это радио откуда-то из прошлого, так как из года в год оно не меняется.

Зачем России собственное ДВ,СВ,КВ?На нас будут вещать американцы и китайцы — распространяется же хорошо.(сарказм)

и ещё Северная Корея

Да нихрена! Если в дикую глушь забраться — ничего не найти.

Знакомые прошлым летом лазали куда-то в тайгу, за +1000км за Туруханском, где вообще нет никого и нихрена, кроме малюсеньких заброшенных деревушек.

Там только спутниковый телефон и на длинных что-ли волнах их продвинутым приемником ловилась ОДНА станция, какой-то там китайский рок))

надо разрешить радиопиратство на неиспользуемых диапазонах

так а оно ж и не запрещено вроде, кроме военных частот)) просто порицается радиолюбителями. сейчас по идее куча каналов освободилась, ставь антенну повыше, да вещай на n километров вокруг себя))

Как не запрещено?

КОАП РФ ст 13.3 — от пятисот до одной тысячи рублей с конфискацией радиоэлектронных средств и (или) высокочастотных устройств или без таковой.. Можно конечно купить серитифицированную рацию гражданского СБ диапазона, но и там не всё так просто какие-то требуют регистрации, какие- то нет.

а в Синезалупинске?

так радио должно таки субсидироваться государством. это же помимо всего прочего — доступная почти везде система оповещения, и единственный источник новостей для многих людей)) не будет радио — как ещё пропагандой ссать по деревням?

Зацени карту покрытия dvb-t2 на офсайте — вся площадь страны покрыта сеткой вышек мелким равномерным шагом.

мало ли что там у них нарисовано, если глянуть карту покрытия сотового оператора — там тоже весь мой край захвачен. но на закрашенной территории связь ловит только на высокой горе))

А как видео вставить в комент?Скрин только.Завал ДВ антенн в Узбекистане.

Было бы интересно глянуть видео. Скинете?

Бесценные знания за пять долларов

Ранний «ВЭФ 317» вычислить несложно: у него маленькая кнопка с подписями справа, а ручка переноски гладкая, без рифления.

Более ухватистая ручка и широкая кнопка появились позже. На фото: «ВЭФ 317» из сентября 1987-го.

Немного другое оформление регуляторов, невнятного цвета полосочки на шкале, чёрный (sic!) указатель настройки.

Задняя крышка самого старого образца — алюминиевая табличка, почти нет вентиляции, огромный логотип завода.

Крышка чуть моложе — похожая табличка, крупная решётка над блоком питания, переборки в средней части. На фото: «ВЭФ 317» из мая 1987-го.

Поздняя крышка — мелкая решётка в половину спины и штамповка на месте таблички. Ещё более поздние модификации получили центральный винт. На фото: «ВЭФ 317» из сентября 1987-го, «ВЭФ 216» из августа 1991-го.

Как вам шильдик из чистого пластика?

Август 85-го — настолько ранние «плоские» я видел только на картинке. Этот меня заинтриговал ещё и винтом в батарейном отсеке: что-то он держит?

Колодка для антенны, аудиоразъёмы и гнездо под сетевой шнур оформлены в цвет задней крышки — красиво. Потом везде пойдёт чёрный пластик — и если «ВЭФу» с чёрной серединкой это нормально, то на цветном приёмнике смотрится так себе. Тот случай, когда дизайн проиграл технологичности. На фото: «ВЭФ 214» из марта 1988-го, «ВЭФ 317» из сентября 1987-го.

Отец рассказывал о временах, когда бензин лился рекой, а крестовины карданного вала «ЗИЛ-131» росли на деревьях. У «ВЭФа» что-то похожее: фрагменты блока УКВ здесь только ради КПЕ. Правда, плата-пустышка сделана из гетинакса — всё-то экономия.

Зато КПЕ — четырёхсекционный от «ВЭФ 214».

Он прикручен на гетинаксовую пустышку… И всё. Корпус блока УКВ держится за материнскую плату, пластиковую переборку и потолок батарейного отсека. Со временем от последней точки отказались в пользу двух на переборке.

Более поздние «317-е» лишились рудиментов — их двухсекционный КПЕ висит прямо на переборке.

В блоке питания БП-212 явно кто-то был.

И этот «кто-то» менял трансформатор.

Менял, похоже, киловаттным паяльником. Впрочем, интересно не это.

Вместо лепесткового переключателя стоит микровыключатель. Он перебрасывает питание с батарей на БП, когда подключён сетевой шнур.

После гаражного хранения «лепестки» не всегда контачат, а от ударов плата трескается вокруг большого выреза. Не самое удачное изменение, однако. На фото: «ВЭФ 317» из сентября 1987-го.

Ещё «ВЭФ» интересен коротким верньером — ролик в начале шкалы, нить не мешает снять разъём с темброблока.

Когда три артефакта сходятся в одной точке — быть сенсации. Отверстие под индикатор точной настройки, чёрная стрелка, ролик на кронштейне.

Шайба под каждым винтиком — больше такого не было.

УНЧ ремонтировали в мастерской без кусачек.

У транзисторов подписаны выводы со стороны фольги — мелочь, которая тоже пошла под нож.

Плата чуточку другая — детали стоят ровнее, отверстия в один ряд. Это же видно на фото из УНЧ.

Для примера: скачущая разводка того же места у «ВЭФ 216» (сентябрь 1991-го) и вообще плата «ВЭФ 214» (июль 1990-го). Именно такие «шахматы» нам привычны, хотя стройные ряды мне нравятся больше.

Транзистор гетеродина упрятали в ПВХ-трубку и залили парафином — всё ради стабильности частоты. Такое в «плоских» встречаю впервые.

Драма в конструкторском бюро: — Ну просил же: напомни дорисовать площадки под «флажок»! — Не заморачивайся, так припаяют. В следующей плате дорисуешь. Следующая плата: «флажок» убрали. Зато в документах прижилось.

Динамик 1ГД-48-120, который чуть погодя станет 2ГДШ-2. Послушать, правда, не удалось — по-простому приёмник не включился, а сложного не хотелось. Впрочем, я ничуть не расстроен — покупал этот «ВЭФ» совсем для другого.

ДВ-СВ-КВ диапазоны

Сверхдлинные волны (длина волны более 10 км).

Радиоволны столь большой длины волны интересны тем, что способны не только огибать препятствия, но и проникать под воду. На частоте 18,1 KHz работает станция, использующаяся для связи с подводными лодками. Эта станция была построена ещё в Германии во времена Второй мировой войны, затем перевезена в Россию, собрана заново и работает до сих пор.

Естественно, диапазона сверхдлинных волн нет в бытовых приемниках. Однако принимать сигналы на этой частоте может любой желающий, причем совершенно бесплатно — обычная звуковая карта компьютера способна записывать сигналы такой частоты. Если установить на ноутбук программу визуализации звука, подключить к разъему микрофона провод длиной несколько метров и отъехать подальше от города и индустриальных помех — то эти сигналы вполне реально увидеть на экране.

Длинные и средние волны (от 100 м до 10 км)

На частоте 77 кГц можно услышать сигналы точного времени, передаваемые станцией DFC77, расположенной недалеко от Франкфурта. По этим сигналам часы и метеостанции могут автоматически настраиваться на точное время. В магазинах легко можно найти часы, имеющие функцию такой настройки, но, к сожалению, большинство городов России не входит в область уверенного приема этих сигналов.

На частоте 198 кГц до сих пор работает радиостанция «Маяк». Эта станция выходит в эфир с 1964 года, желающие вполне могут услышать её на длинных и средних волнах и по сей день.

На частотах 400−600 кГц работают радиомаяки аэропортов. С помощью радиокомпаса воздушное судно может выйти точно к аэропорту, что актуально в условиях плохой видимости. Например, в Петербурге на частоте 525 КГц даже на бытовом приемнике можно услышать передаваемый азбукой морзе сигнал PL, относящийся видимо, к Пулково.

Частоты 2130 и 2150 кГц используются для связи на железной дороге, переговоры машинистов и диспетчеров хорошо слышны на расстоянии нескольких километров от ЖД на обычном бытовом радиоприемнике. Многие, наверное, видели длинный провод с изоляторами, протянутый вдоль крыши локомотива, это и есть антенна поездной радиостанции.

Короткие волны (10−100 м)

Информация, передаваемая в диапазоне коротких волн, весьма разнообразна. Это вещательные станции, сводки погоды, метеокарты и пр. Например, станция Hamburg Meteo круглосуточно передает карты погоды на частоте 7880 кГц, принять которые возможно с помощью радиоприемника, подключенного к компьютеру через вход звуковой карты. На частоте 10100 кГц эта же станция передает сводки погоды в телетайпном режиме, декодировать который можно, опять-таки, с помощью компьютера и программного обеспечения.

Частота 14 МГц используется радиолюбителями для экспериментов с разными видами связи, среди достаточно интересных можно отметить например, передачу изображений, этот стандарт называется Slow-scan television (SSTV).

В верхней части КВ-диапазона (27−28 МГц) находится гражданский, так называемый «Си-Би» (Citizen Band) диапазон. Любой желающий может приобрести радиостанцию, работающую в этом диапазоне, такие станции активно используются водителями, путешественниками и пр.

Акт 2. huxfluxdeluxe наносит ответный удар

И вот июнь, со всеми его радостями и горестями разных типоразмеров, подошел к концу. Электричка привезла меня домой, к сотне незаконченных и тысяче неначатых дел, среди которых в первом ряду размахивал антенной «ВЭФ 216».

Проверив на исправность каждую деталь и дорожку в темброблоке, я дошел до наиболее невероятной версии — регуляторы. Предчувствие не подвело — регулятор громкости R9 (справа) оказался неправильным — 220 кОм, линейный, без отводов тонокомпенсации. Точно такой же, как на тембре. По понятным теперь причинам не было R8

иC5 — а толку от них?

На C7 не смотрите, это наследие одного из вариантов «ВЭФ 317». Ни на «печатке» в инструкции к «216-му», ни на «железе», ни в инструкциях к «214-му», «221/222» и одному из вариантов «317-го» его нет (а в другой схеме на «317-й» он есть). У моего «317-го» не было. Ну а что, завод имеет право вносить изменения в конструкцию без ухудшения потребительских качеств, не извещая об этом потребителей. Вот только тут что-то эти качества конкретно ухудшились.

Слева — правильный регулятор: 100 кОм, обратно-логарифмический, с отводами. Снял с донорского темброблока от «ВЭФ 214».

Просто интересно — это «косяк» сборщиков, или не было нужных потенциометров, поэтому «колхозили» как могли? Неисправность, мягко скажем, необычная, ведь всегда свято веришь в то, что запаяно всё правильное, как на схеме. А главное, что подкупает — пломба. Ведь от копаного аппарата можно ожидать чего угодно, хотя бы даже соединенных по выходу стабилизаторов 9 и 14 вольт на моей «Вильме», когда её покупал. А тут новенькое всё, но с завода диверсия. И вполне возможно, что именно поэтому приёмник немного послушали и упрятали в коробку — орет как дурной, регулировка тембра неадекватная… Небось, ещё подумали «VEF уже не тот».

Регулятор этот я когда-то разбирал, чистил и смазывал — очень уж туго ходил ползунок. Помогла , разве что заклепки я не срубывал, а высверливал маленьким сверлом, а при сборке скреплял половинки загнутой медной проволокой. Сейчас пришлось опять его разбирать, потому что как был тугим, так и остался. Спасла только полная пересадка ползунка от родного регулятора на 220 кОм.

Громкость стала регулироваться нормально, а вот тембр — ну никак! Странно, да? Начинаешь верить во всякую темброблочную эзотерику. Искал-искал, заменил даже регулятор тембра, пока не нашел расколотый напополам R7 (сам же, наверное, копытами и сломал). И вот после замены — долгожданная регулировка! Правда, снова с червинкой: если в любом другом «ВЭФ 216» явно заметен переход «бас-ВЧ», то здесь разницы почти нет. Только на краях регулятора чуть заметно «больше ВЧ» или «больше НЧ» (но в НЧ положении нет и неприятного бубнения, так что результат в целом нормальный). Возможно, это из-за сопротивления регулятора 180 кОм (написано 220, и у родного тоже 220 честных, а тут как-то не задалось), возможно, из-за динамика 3ГДШ-2 (обычно здесь 2ГДШ-2). В общем, темброблок я осилил, больше сюда не полезу, иначе ещё и он будет сниться.

Рейтинг лучших стационарных радиоприемников

Стационарные агрегаты покупают для домашнего применения. Такие приемники демонстрируют самое хорошее звучание.

Roadstar HRA-1500/N

Лучший стационарный радиоприемник с хорошим приемом оснащен аналоговым тюнером с линейным верньером. Обладает чистым звучанием, работает с FM и MW-диапазонами.

Приобрести Roadstar HRA-1500/N можно от 9900 рублей Плюсы

красивый дизайн;
качественный прием сигнала.

Минусы

нет поддержки USB и SD;
от батареи работает очень недолго.

Мне нравится14Не нравится17

Ritmix RPR-102

Один из лучших ретро-радиоприемников с поддержкой четырех диапазонов поставляется с пультом ДУ. В девайсе предусмотрено воспроизведение с внешних носителей, есть гнездо для наушников.

Купить Ritmix RPR-102 можно от 2700 рублей Плюсы
