Туристические узлы и петли

Как завязать морской узел на веревке, схема

Всем нам известен простой узелок, необходимый, чтобы соединить два конца одной ленты. Но его вариант, использующийся моряками, немного усложнен.

Рисунок 1. Пример соединения двух веревок разными узлами

Чем хорош морской узел на веревке:

Он связывает элементы одинакового диаметра (Рисунок 1);
Хорошо выдерживает резкие рывки;
Не развязывается самостоятельно и не проскальзывает;
Сохраняет свои свойства даже после намокания.

Лучше всего он себя зарекомендовал на тросах из натуральных материалов, поэтому широко применяется в морском деле. Но, как и все соединительные конструкции с большим количеством переплетений сильно повреждает и ослабляет канат.

Как завязывать водяной морской узел

Существует четкая последовательность, как правильно завязать водяной морской узелок (Рисунок 2):

Расположите ходовые отрезки для вязания параллельно;
Сформируйте их концами замкнутую петлю, проведя их под корневыми окончаниями;
Сделайте три оборота ходовых отрезков вокруг корневых концов;
Следите за тем, чтобы веревки оставались в процессе завязывания параллельными;
Зафиксируйте конструкцию, одновременно затягивая все ее концы.

Рисунок 2. Схема водяного морского узла

Его можно легко развязать, если:

Знать составные части, их всего две — ходовая и корневая;
Ослабить натяжение — петли будут четко видны и задача не составит особого труда.

Как завязать на браслете

При изготовлении разнообразной бижутерии ручной работы часто приходится фиксировать завязки самозатягивающимся узлом. Пользуются популярностью изделия с застежкой в виде скользящей связки, которая позволяет корректировать длину шнура. Создают подобные конструкции следующим образом:

Кончики веревки складывают параллельно друг другу так, чтобы они были направлены в разные стороны.
Одним из концов окружают проходящую завязку. При этом остатки шнура должны полностью охватываться. Затем они выходят в образовавшуюся петельку.
Второй край затягивают при помощи аналогичных действий.

После завязывания узелка браслет будет полностью готов. При необходимости его длину можно менять в большую или меньшую сторону. Для создания фиксированной связки используют другой метод:

Один из двух кончиков завязки складывают петлей (края ходового шнура выводят под основной частью).
Второй край проводят сквозь петлю сверху.
Кончик выводят вниз, окружают основную часть завязки, выпускают в ту же петлю по направлению снизу вверх.
Получившийся узелок затягивают, в результате получается крепкая фиксируемая стяжка.

Выбленочную связку чаще всего используют при изготовлении веников. Главное достоинство метода — возможность затянуть завязки потуже, после уменьшения объема веточек. Кроме того, петлю успешно применяют при фиксации тетивы к луку, закреплении веревок между двумя опорами, подаче предметов на высоту.

Самозатягивающиеся узлы используют в разных сферах жизни. Одной из них является рыбалка. Сложно представить рыболова, который бы не умел пользоваться различными узлами. Они необходимы для крепления блесны, крючка, лески, фиксации специальных аксессуаров.

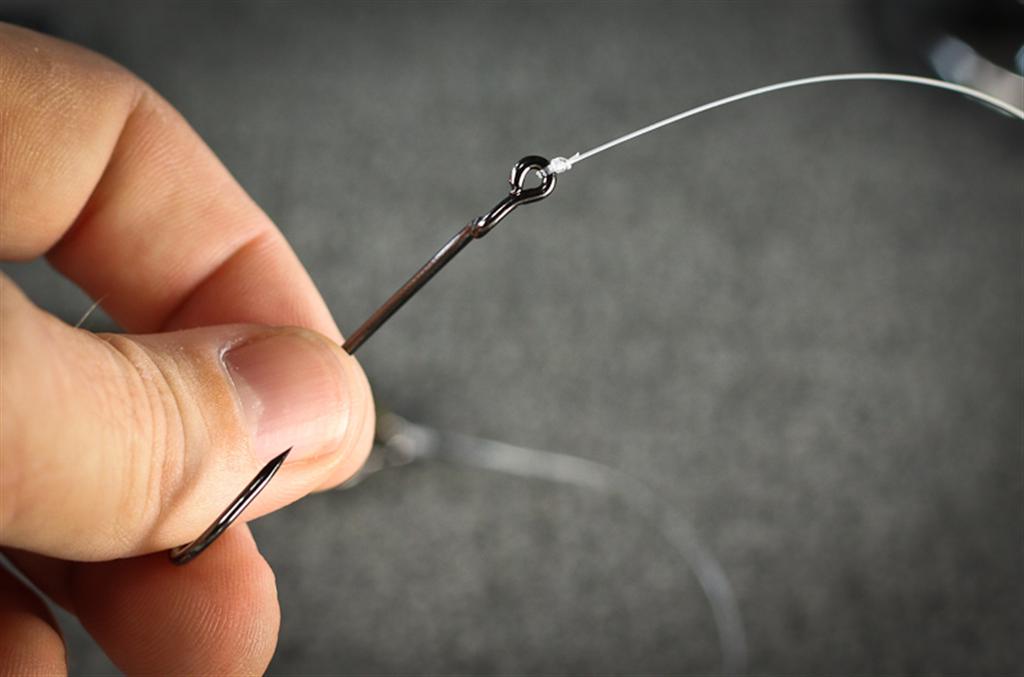

Петля, затягивающаяся самостоятельно, очень популярна среди рыбаков. Связка получается надежной, а для ее создания не нужно владеть соответствующими навыками. Прочность конструкции обеспечивает груз, привязанный с противоположного конца лески.

Рыбаки часто пользуются самозатягивающимся узлом для макушатника. Это изделие состоит из грузика и бруска макухи. Связку применяют для обвязки и соединения элементов.

Самозатягивающаяся конструкция представляет собой простейшую форму удавки. Характеризуется надежностью, не требует наличия специальных навыков при создании. Красивый, устойчивый к внешним факторам узелок будет полезен и на флоте, и в обычной повседневной жизни

Важно помнить о том, что некоторые разновидности прочны только при наличии постоянных нагрузок

Что такое «Обратный булинь»?

Несмотря на высокую надежность, классический узел «Булинь» нередко рвется и сбрасывает груз, вес которого превышает 80 кг, особенно если вязка была произведена неопытным человеком. Большей прочностью обладает модификация «Обратный булинь»: в этом случае после создания первой петли вторая заводится в нее не со стороны нагруженного веревочного конца, а с обратной стороны.

Особенность такого узла в том, что нагруженный конец не будет пережат петлей, и нагрузка в точке перегиба, ведущая к разрыву, намного меньше. Одна из петель создает две точки приложения усилия, за счет чего вес более равномерно воздействует на веревку. Благодаря такому принципу «Обратный булинь» считается более прочным на разрыв.

Особенности и назначение

Такие узлы получили широкое распространение на флоте. Это объясняется простотой и легкостью исполнения. Сегодня подобные варианты успешно используют в сфере альпинизма. Надежная связка на конце веревки пригодится и в других ситуациях:

На даче. Применяется для крепления навесов от солнца, гамаков.
В бытовых условиях. Не обойтись без самозатягивающейся схемы при сооружении сушилки для трав, натягивании бельевых веревок.
На улице. Практичные узелки помогут привязать к опоре корову или козу, часто используют эти варианты для закрепления собачьего поводка во время прогулок.
На рыбалке. Удобно применять надежную схему для закрепления лески, лодки.
При создании украшений ручной работы. Узелки служат для завязывания браслетов, ожерелий.

С самозатягивающимися узлами можно быстро зафиксировать трос на устойчивом основании. Еще один способ применения — фиксация предметов на веревке, при этом груз будет свободно перемещаться вдоль бечевки.

Самозатягивающийся узел используют при изготовлении украшений ручной работыС его помощью можно натянуть гамакУзел пригодится, чтобы привязать рыболовную леску к крючку

Как выглядит Булинь?

Надежность – одно из свойств, чем можно описать узел. Он сохраняет около 60% прочности линии и имеет эффективность узла 77%. Большую часть времени мы используем его вариацию, называемую Бегущий Булинь. Бегущая линия изгиба образует сужение вокруг того, к чему она привязана. Когда веревка натягивается сильнее, то и узел сжимается сильнее. Несмотря на то, булинь очень надежный только когда взвешен, на самом деле были известны случаи ослабления, когда узел находился как во взвешенном, так и невзвешенном варианте.

Скалолазы плохо разбирались в проблемах Булиня, когда он взвешен и не взвешен. Итак, они начали привязывать Йосемитский Булинь, названный в честь Национального парка Йосемити, величайшего места в мире для скалолазания! Йосемитский Булинь создает замок, который не позволит узлу раскрыться вверх, когда он утяжелен и нет. Если вы используете Булинь в роли узла для жизнеобеспечения, пожалуйста, начните связывать Йосемитский Булинь.

Существует множество других вариаций вязания узла Булинь и у каждой из них есть название. Но наиболее используемые – Бегущий и Йосемитский, который также могут называть Водным.

Специальные узлы

Стремя

Узел Стремя

Петли узла в данном виде используют в качестве опоры для ног при подъёме по закреплённой верёвке (само вылаз из трещин)

Узел Прусика

Узел назван по имени председателя Австрийского альпинистского клуба Карла Прусика, создавшего этот узел в 1931 году.

Он известен также под названием «схватывающий узел». Прусик долгое время использовался как основной узел для страховки по вертикальным и наклонным перилам, для натяжения полиспаста.

Узел Маршара так же известный как Klemheist (Клемхейст)

Узел Маршара

Узел — автоблок, австрийский схватывающий узел или французский Прусик, назван в честь своего изобретателя, французкого альпиниста Сержа Маршара (Serge Marchard).

Применяется он в тех же целях, что и узел Прусика: в качестве страхующего узла при спуске по верёвке (заменяя тем самым механические блокирующие приспособления), при подъёме по верёвке (заменяя тем самым жумары) или для блокировки прогресса при протягивании веревки через блочные системы при наведении переправ или спусках/подъемах во время спасательных работ

Узел Бахмана

При приложении нагрузки, карабин прижимается к основному фалу за счет репшнура. Это блокирует его перемещение. Снимая нагрузку, происходит движение узла вместе с карабином вдоль основной веревки.

Надежность узлу придает количество произведенных оборотов репшнура вокруг основного фала. Лучше использовать не менее 4 витков.Был убран (90-е года прошлого века) из методичек (учебников) Германии и Австрии. Причиной послужило проскальзывание узла при нагрузке карабина, а не самой петли репшнура. По этому, для остановки падения, карабин отпускается. Такие свойства характерны всем узлам этого типа («схватывающие» карабинные или без использования карабинов), их нельзя удержать рукой, они проскальзывают и не имеют полной затяжки. Так, например классический узел Прусика, не был исключен из пособий. Хотя ему тек же свойственно такое поведение.

Полусхватывающий узел

Считается хорошим, прочным узлом. Он безотказно держит, если к верёвке приложена тяга.

Полусхватывающий узел фактически представляет собой неправильный (перевёрнутый) штык, работающий в другом качестве.Узел применяется для быстрого соединения верёвки с альпинистским карабином. Для этого на ходовом конце верёвки делается петля, которая путём перегиба в сторону коренного кош ц преобразуется в две закрытые петли. Трудно заменим полусхватывающий узел при вязке носилок для транспортировки постгадавшего. После снятия нагрузки полусхватывающий узел легко развязать.

Прямой узел

Это древнегреческий узел, связывающий два каната. Для получения желаемого результата необходимо, чтобы оба каната были одинаково пластичны и со схожим диаметром.

Прямой узел часто используется и легко завязывается, но не отличается надежностью: в случае намокания или под воздействием нагрузок узел сползает и сильно затягивается. Следствием таких весомых недостатков стало редкое его использование при выполнении сложных и опасных работ.

Как вязать удавку-узел такого вида, знает почти каждый: два каната дважды переплетаются и затягиваются. Но часто допускается ошибка, ведущая к ослаблению всей конструкции узла. Поэтому необходимо отдельно остановиться на том, как правильно вязать морской узел-удавку такого типа.

Итак, когда концы переплетаются во второй раз и затягиваются, то вместо прямого узла получается «бабий» узел, не обладающий прочностью. Также его сложно развязывать после сильных нагрузок.

Для получения прямого узла нужно согнуть петлю на первом плетении, а другим концом обойти петлю с внутренней части во внешнюю. В итоге концы стягиваются и образуют прямой узел.

Область применения

Туристические узлы булинь подходят для применения в разных сферах. За счёт простоты завязывания, большого количества вариантов и возможностей применения булинь называют королевским, и, неудивительно.

Назначение туристического узла булинь — где его используют:

скалолазание и альпинизм;
деревообрабатывающая промышленность;
швартовка судов;
подъем грузов на кораблях;
транспортировка и крепление;
парусный спорт;
привязывание гамаков и банджо;
лазанье по деревьям.

Изначально узлы булинь считались морскими. Их использовали на борту военных парусных и торговых судов для крепежа тросов и парусов. После окончания использования парусных судов в мореплавании булинь остался на пике популярности — его применяли рыбаки, дровосеки и скалолазы.

Узел не самый функциональный и прочный, но его легко завязывать, из-за чего область применения остается довольно широкой. Например, с помощью подобного веревочного крепления обустраивают остановку на природе — с помощью узла закрепляют веревки на закрытых опорах в тех случаях, когда готовые петли набросить не получается.

Булинь подходит для осуществления спасательных операций, где часто приходится связывать веревки с разным диаметром, и далеко не все варианты веревочных соединений могут с этим справиться.

От чего зависит крепость узла

Как завязать узлы на веревке так, чтобы они были крепкими? Ответ на этот вопрос прост: во-первых, нужно уметь их вязать, как бы ни банально это звучало. А во-вторых, сама веревка для этого должна быть достаточно прочной, иначе какими бы навыками по вязанию узлов вы не обладали, а толку от этого будет мало.

Любой канат, шнур или веревка и все, из чего вяжутся узлы, имеет свою характеристику прочности. Причем, если веревка используется, например, для привязывания палатки к колышку или даже лодки к рыбацкому причалу, вряд ли кто сильно задумывается об уровне ее прочности. Но в некоторых сферах применения узлов такая невнимательность непростительна, например, в альпинизме.

Стоит учитывать один факт: любой узел так или иначе делает веревку менее прочной, например:

узел-восьмерка ослабляет на четверть;
булинь – на треть;
ткацкий – на 35%.

Все прочие узлы делают веревку менее прочной примерно на столько же. Также для уровня прочности и веревки, и узла стоит учитывать следующее:

если она мокрая, то ее прочность снижается на 10%;
если используется при сильных заморозках (до 30 градусов), то она становится менее прочной на треть;
половину прочности теряют веревки грязные, старые, много времени бывшие на солнце, с поврежденной оплеткой.

Виды

Всего существует 18 видов самозатягивающихся узлов, но с использованием одной верёвки только 4 вида:

● Классический «прусик».

● Перекрестный.

● С карабином «арб».

● Узел Бахмана (с карабином).

Количество витков нестабильно, при необходимости его можно увеличить.

Необходимо выделить один из самых сильных узлов — узел констриктор. Он получил свое название от зоологического названия удава — Boa constrictor, который одерживает победу над своей жертвой при помощи удушения. Этот самозатягивающийся узел для веревки надежен, выполняется с применением закругленных предметов вместо опоры. Как только опора исчезает, он самораспускается.

Установка опор для монтажа тента

Если потребуется установка дополнительных опор, то рекомендуется использовать стальные трубы диаметром 100 мм. Перед установкой трубы на дно ямы укладывают слой мелкого гравия и заливают его слоем бетона толщиной 100 мм. В основание трубы приваривают несколько болтов. После отвердевания бетонной площадки на неё ставится труба, и яма заполняется бетоном. Временно до отвердевания бетона трубу фиксируют распорками.

Опоры могут быть деревянными. Предварительно до ее установки древесину обрабатывают защитным составом. Установка деревянного столба выполняется так же, как и стального.

Двойной скользящий узел для браслета

В рукоделии такой способ крепления используется для завязок на сумке, браслете и других украшениях. Двойной скользящий узел позволяет двигать завязки для корректировки размера изделия. При этом их края плотно держатся, и не перемещаются самовольно.

Для выполнения такого крепления необходимо подготовить два свободных конца нити: определить их длину, и зафиксировать на концах крупными узелками. Это предотвратит выскальзывание кончиков из готового изделия при дальнейшем использовании.

Для формирования самого узла понадобится отдельный отрезок шнура из того же материала, или любого другого при желании. Размер отрезка можно брать побольше, поскольку лишнее в конце обрежется.

Вначале необходимо наложить завязки изделия друг на друга, как на фото. Отрезок шнура прикладывается к завязкам. Таким образом, под пальцем удерживается три нити: две завязки и один край соединительного отрезка. Второй край этого же отрезка загибается в обратную сторону, и обматывается в несколько колец вокруг трех шнурков под пальцем. Затем необходимо оставшийся край шнура продеть в получившиеся петли, и затянуть края. Оставшиеся части соединительного элемента можно обрезать и прижечь при необходимости. Получившийся узел будет надежно удерживать завязки, позволяя им двигаться при натяжении.

Этапы вязания узла вокруг талии

Каждый турист должен уметь вязать узел булинь. Поэтому воспользуйтесь инструкцией, если вам предстоит идти в поход.

Возьмите коренной конец веревки в левую руку.
Обнесите правой рукой ходовую часть веревки вокруг своей оси.
Отступив примерно 10 см от края, зажмите правый, ходовой конец веревки рукой.
Левую руку с веревкой вытяните в положение вперед перед собой.
Кистью правой руки с зажатым в ней ходовым концом веревки оберните натянутый коренной конец сверху вниз на себя и вверх от себя. Следите за тем, чтобы петля не обвилась вокруг кисти и не захватила ее полностью, в таком случае узел будет завязан неправильно.
Ходовой конец веревки обнесите вокруг натянутого коренного влево, после чего перехватите пальцами правой руки.
Вытащите правую кисть из петли, в то же время просовывая ходовой конец веревки в основание малой петли.
Придерживая ходовой конец правой рукой, левой потяните за коренной конец веревки, чтобы затянуть и зафиксировать петлю.

Конструкция узла состоит из двух незатягивающихся петель. Использование такой схемы, позволяет альпинисту сидеть в одной петле, при этом второй охвачено туловище человека под мышками. Легко забираться на скалы, пересекать преграды, используя трос для страховки, и просто работать на высоте, используя такую конструкцию как булинь (узел). Схема ярко иллюстрирует последовательность вязки соединения.

Такой узел вяжется на сложенной вдвое веревке или тросе.

Как вязать булинь

Булинь можно плести разными способами. Пошагово приведу схему некоторых из них, в которою удобно будет смотреть при тренировке.

Способ №1:

Веревка кладется так, чтобы ходовой конец был направлен на человека, который будет вязать узел.
На некотором расстоянии от ходового конца образуется колышка (петля) таким образом, чтобы она находилась правее ходового и коренного концов веревки, а ее часть, образованная ходовым концом, лежала на коренном конце.
В петлю снизу просовывается ходовой конец веревки.
Ходовой конец проводится под коренным справа налево, а затем возвращается в петлю вдоль самого себя.
Узел аккуратно затягивается до образования петли.

Способ №2:

Веревка заводится вокруг опоры слева направо.
Ходовой конец перебрасывается через коренной, заводится под него и вытаскивается наверх — получается полуузел.
Ходовой конец натягивается до образования на нем петли коренного конца веревки.
Ходовой конец пропускается под коренным справа налево и вводится в петлю вдоль самого себя.
Узел аккуратно затягивается до образования петли.

Этот способ вязания узла показан на видео:

Способ №3:

Веревка кладется так, чтобы ходовой конец был слева.
На некотором расстоянии от ходового конца делается колышка (ходовой поверх коренного), расположенная ниже остальной части веревки.
В колышку сверху вниз пропускается сдвоенный коренной конец — образуется бегущий простой узел.
Во вторую петлю бегущего простого узла снизу вверх продевается ходовой конец и немного протягивается.
Концы веревки, расположенные по бокам от бегущего простого узла, растягиваются в стороны до образования булиня.

Ниже в видео показано, как булинь вяжется этим способом:

Также в некоторых случаях нужен навык вязания булиня одной рукой, такое умение никогда не повредит. Дам пошаговый урок, как это сделать:

Человек располагается лицом к опоре, к которой привязан коренной конец веревки.
Веревка удерживается правой рукой. Ходовой конец выглядывает из кулака со стороны большого пальца.
Веревка пропускается за поясницей слева направо. Для этого достаточно сделать мах правой рукой над головой и скинуть с предплечья нависшую веревку.
Правая рука кладется на коренной конец справа налево — образуется петля, в центре которой стоит человек.
Правая рука пропускается в петлю снизу вверх вдоль тела человека.
Ходовой конец пропускается под коренным концом веревки.
Большой палец отгибается и, располагаясь поверх коренного конца, прижимает ходовой конец веревки к основанию указательного пальца правой руки.
Остальные пальцы разжимаются, и правая кисть вместе с ходовым концом вынимается из образовавшейся поверх кисти петли — получается булинь.

Демонстрация этой техники показана ниже:

Для того, чтобы легко развязать такой крепеж, достаточно ослабить узел, сместив петельку, лежащую на коренном конце веревки, вдоль него же. Этим способом, называемым в народе «на излом», можно развязывать многие виды узлов, например, восьмерку и австрийский проводник.

Как завязать сложные узлы?

Многочисленные простые морские узлы не вызывают такого интереса, как их более сложные вариации. Пошаговые действия при вязании в этом случае приходится выполнять буквально, без отступлений от рекомендованной схемы для каждой петли или оборота. Научиться делать крепкие и красивые узлы из двух веревок или одной, со сложным плетением, креплением на карабин тоже вполне можно, если приложить некоторые усилия. Разобраться в том, какие еще бывают морские связки, как можно сделать их своими руками, поможет подробный обзор популярных вариантов.

Двойной беседочный

Он относится к группе морских булиней, отличается простотой вязки. Узел при этом формируется на середине веревки, с образованием не затягивающихся петель. Двойное беседочное соединение формируется по следующей схеме:

делается колышка из сложенной вдвое веревки;
через нее вяжется проводник;
петля переводится через узел на его противоположную сторону;
веревка затягивается.

При вязке двойного беседочного узла на середине веревке не требуется создавать дополнительные контрольные элементы. Его применение в основном связано с мореходством, где таким креплением фиксируют подвесное сиденье для высотных работ.

«Обезьяний кулак»

Этот морской узел можно назвать декоративным, хотя первоначально он относился к стопорящим. Умение вязать его нередко выручало матросов в ситуации, когда требовалось быстро создать средство самообороны. Вложив внутрь узла стальной шарик, можно получить импровизированный кистень.

Порядок вязки узла «обезьяний кулак» таков.

На собственные пальцы одной руки, выпрямленные и сложенные параллельно, навивается трос. Хватит отрезка около 1 м длиной. Нужно обернуть веревку так, чтобы намотка огибала все пальцы, от мизинца до указательного.
Аккуратно освободить кисть руки, сохраняя образованные петли.
Свободный конец шнура обернуть поперек полученной основы крестообразно. Повторить 3 раза, стараясь делать навивку свободно. Слегка затянуть.
Свободный конец шнура уложить третьим слоем, пропуская его через петли.
Затянуть.

Брам-шкотовый

Один из основных морских узлов — брам-шкотовый, получил свое название по одной из разновидностей корабельного такелажа. Формируемая с его помощью связка отличается высокой надежностью. При снижении тяглового усилия, ложащегося на трос, они развязываются не сразу. Нужно приложить дополнительные усилия, что обеспечивает улучшенную прочность соединения.

По своему исполнению брам-шкотовый узел относится к штыкам. Он хорошо подходит для работы с синтетическими веревками одинакового диаметра и натуральными тросами, толщина которых может отличаться. Это свойство узла высоко ценится не только в парусном и яхтенном спорте, но и в альпинизме.

Обычно в этом случае брам-шкот вяжется на одном канате по следующей схеме.

Основной шнур складывается вдвое. Полученная петля удерживается, зажимаясь пальцами.
Ходовой конец продевается в сформированное отверстие. Его проводят под основной петлей, заворачивают для формирования второго такого элемента.
Дополнительно можно с самого начала выполнить встречное стременное плетение, чтобы закрепить основной шнур на месте.

Если рассматривать морские узлы с точки зрения их практического применения, именно брам-шкотовый вариант окажется самым востребованным и предпочтительным. Если все сделано правильно, его концы будут лежать в одном направлении.

Кноп

Этот узел относится к группе плетеных, имеет шаровидную форму, применяется в качестве закрепляющего элемента в тех случаях, когда есть риск развития крученого троса. На основе кнопа также вяжется мусинг. На поверхности троса закрепить кноп можно следующим образом.

Конец обрубленного или отрезанного конца веревки, каната распускается на высоту 40-50 см

Важно, чтобы основа состояла из 3-4 прядей (не менее 2).
Распущенные волокна разделяются на группы по принадлежности. Образованные концы пропускаются друг под другом, последовательно, по кругу, слева направо.
Все элементы соединяются, затягиваются.

Более надежное соединение, чем кноп на конце каната, сложно себе представить. На плетеных веревках он обеспечивает возможность избегать их распускания даже при самой интенсивной эксплуатации.

Морские узлы привязывания веревки к предмету (затягивающиеся)

Как завязывать битенговый морской узел

Битенговый узел используют для швартовки небольших судов, шлюпок за швартовочные устройства – пал, причальную тумбу, битенг. Узел надежный, хорошо выдерживает рывковую нагрузку, довольно просто вяжется и распускается.

Как завязать морской узел схема картинка

Последовательность завязывания битенгового узла

Ходовой конец троса обнести вокруг битенга или причальной тумбы, сложить свободный конец в форме открытой петли и завести под корневой конец.
Сформированную закрытую петлю перекрутить на 180° и, обведя вокруг корневого троса, набросить сверху на битенг.
Затянуть узел.
