Гидравлический аварийно-спасательный инструмент (гаси)

Торцевые гаечные ключи

Этот вид ключей представляет собой полую трубку или цилиндр с углублениями на обоих концах. Торцевые ключи бывают двух типов:

Г-образные торцевые ключи

Они имеют одинаковый размер на обоих краях рабочих частей. Это сделано с тем расчетом, что гайка (или болт) могут находиться глубоко от поверхности и тогда используется длинная часть ключа, но при этом необходимо приложить больше усилий (из-за маленького рычага). Если деталь находится неглубоко, тогда используется короткая часть ключа, соответственно из-за большего рычага усилий прикладывается меньше.

I-образные гаечные ключи

Выглядят как полый цилиндр с рабочей частью разного размера на обоих концах. Работать таким ключом приходиться, используя рычаг (вороток) который вставляется в сквозное отверстие в корпусе ключа.

Виды молотков и их назначение

Шестигранные ключи

Этот вид ключей имеет Г-образную форму и используется для работы с болтами (шурупами, винтами) имеющими не внешние грани, а внутренние. В основном применяются в основном при сборке мебели, ремонте бытовой технике и подобных работах.

Инструментальный зоопарк

За минувшие десятилетия появилось немало разновидностей этого инструмента, нацеленных на выполнение определенного круга задач:

– Прямой трубный ключ – наследник первых ключей, самый распространенный и по-прежнему незаменимый для операций с трубами и с любыми объектами, имеющими грани. Его щеки расположены под углом 90o относительно ручки и параллельно друг другу. Тем самым обеспечивается плотный захват трубы с двух сторон. Ширина зева ключа регулируется при помощи гайки.

– Коленчатый трубный ключ − похож на «классический» прямой. Но плоскость щек у него параллельна рукоятке, так что он удобнее для использования в узких местах. В качестве промежуточного варианта выпускается и концевой трубный ключ со смещенной щекой, расположенной под углом 23° к рукоятке.

– Ключ однозахватный трубный (КОТ), также называемый «ключ Халилова». Такой инструмент полезен для обхвата труднодоступных труб.

Встречаются и такие экзотические варианты, как прямой трубный ключ с молотком. Рукоять инструмента заканчивается увесистой «плашкой», которую рабочий может использовать в качестве ударного орудия. Такая модификация будет весьма полезной при разборке старых прикипевших резьбовых соединений на стальных трубах, где без интенсивного простукивания не обойтись.

Кроме того, были разработаны трубные и газовые ключи с парной рукояткой. Щеки у них могут быть S-образной формы или же с наклоном 45o или 90o. Такие ключи используются для удержания труб, плоских предметов, гаек, фитингов и т. д.

Для разборки старых «сросшихся» соединений выпускаются сложнорычажные ключи, которые позволяют создавать усилие в 3-7 раз больше, чем достижимо с обычным прямым ключом.

С трубами большого диаметра (от 4 дюймов и более) ключами классической конструкции работать не всегда удобно. Так что здесь применяются цепные ключи, захватывающим элементом в которых является металлическая цепь. Это дает возможность гибкого и многоточечного захвата трубы диаметром до 18 дюймов (457 мм).

В семействе ключей, полностью охватывающих трубу, есть и «неженки» − ремешковые ключи. Вместо цепей у них плетенный нейлоновый ремень шириной от 12 до 45 мм, покрытый полиуретаном для предотвращения царапин. Такие ключи ориентированы на работу с трубами диаметром до 2-5 дюймов и особенно будут полезны в тех случаях, когда крайне нежелательно повредить или поцарапать полированную поверхность труб.

Таблица. Рукоятки трубных цепных ключей (ГОСТ 19826—74)

Размеры в мм

Трубные самозатягивающиеся однорычажные ключи бывают двух модификаций. К первой отнесем ключи, у которых откидная скоба «навечно» попала в «плен» рычага (рис. 48). Болт или шпилька осуществляют подвижное соединение скобы и рычага. Эти ключи захватывают трубу после нажатия на рычаг. Благодаря узости и плавной форме губок на скобах и рычагах ключами удобно действовать в местах, где трубы расположены вблизи стен, оборудования и т. п.

Рис. 47. Рукоятка трубного цепного ключа

У ключей второй модификации есть возможность ступенчатого перемещения откидной скобы по рычагу. Вынимаемый болт соединяет скобу и рычаг на каждой ступени, определяемой отверстием на рычаге. И этим ключом удобнее пользоваться там, где тесно.

Рис. 48. Ключи трубные самозатягивающиеся однорычажные с фиксированной скобой: 1 — откидная скоба; 2 — рычаг; 3 — болт; 4 — гайка

Трубные самозатягивающиеся ключи небольшой толщины имеют более плавный профиль, поэтому они быстро ломаются. Другой их недостаток заключается в том, что отверстие, в которое вставляют болт, постепенно увеличивается, и губки перестают как следует захватывать трубу. Кроме того, губки рычага узкие, поэтому возможны вмятины на тонкостенных трубах, изготовленных из мягкого материала. Но зато эти ключи проще всего изготовить собственными силами.

Динамометрические ключи индикаторного типа

Ключи с индикатором лишены храпового механизма. В таком инструменте используется лишь динамометр. При этом силу затяжки мастер должен контролировать сам, по измерительной шкале.

Динамометрические ключи с индикатором различаются по типу измерителя:

  1. Стрелочные
  2. Со шкалой
  3. Цифровые

Тип измерителя оказывает влияние как на удобство эксплуатации инструмента, так и точность выверки.

Динамометрические ключи стрелочного типа – такие ключи еще называют торсионными. Контроль момента силы осуществляется за счет подвижного стрелочного указателя.

Ключи со стрелкой известны с давних пор. Динамометрический инструмент этого типа обычно используют при затяжке крепежа из мелкого или среднего типоразмерного ряда. Большой по размеру крепеж (болты гайки с резьбой от М15 и выше) такими ключами не принято закручивать.

Шкала считается более надежной разновидностью измерителя. Если стрелку можно деформировать, то в цилиндрической разметке нет слабых мест. По крайней мере случайно не получится повредить шкалу.

Динамометрические ключи со шкалой намного проще хранить и легче транспортировать. Таким инструментом можно затягивать болты и гайки практически любого размера, с которым работают вручную.

Как выбрать динамометрический ключ с цифрового типа.

Цифровой измеритель представлен экраном, на который выводится циферблат. В данном случае динамометр воздействует не на аналоговую стрелку или шкалу, а на электронный чувствительный элемент.

Чаще всего в роли чувствительного элемента выступает мембрана. При деформации мембраны происходит изменение сопротивления проводника, что позволяет с весьма высокой точностью определить силу момента затяжки.

Цифровой динамометр обычно используют при контроле момента затяжки малого или среднего по размеру метиза.

Преимущества и недостатки индикаторных динамометрических ключей

Разумеется, индикаторные динамометрические ключи не лишены недостатков.

  • Если говорить о стрелочных и шкальных ключах, такой инструмент дает высокую погрешность, в среднем 5-7%. Но погрешность может достигать и 20%.
  • Такие ключи требуют бережного обращения, регулярной поверки и аккуратного хранения.

Динамометрические ключи предельного типа

Главной особенностью динамометрических ключей с предельным принципом работы является ограничение силы затяжки крепежа. То есть при достижении определенного момента силы ключ прекращает воздействие на соединение.

Различают несколько разновидностей предельных динамометрических ключей:

  1. Щелчковые
  2. Ломающиеся

Подвиды предельного динамометрического ключа можно считать равноправными по сфере применения и принципу работы. Различия касаются лишь особенностей конструктивного исполнения инструмента.

Щелчковые ключи с динамометром – наиболее распространенная группа инструмента. Такие ключи оснащаются храповым трещоточным механизмом.

При воздействии на крепеж более высокой силы, чем это предусмотрено в настройках, срабатывает храповый механизм. Трещотка просто сбрасывает лишние усилия.

Щелчковые динамометрические ключи обеспечивают высокую практичность работы с метизом. Ведь пользователю не нужно контролировать значение момента силы при закручивании крепежа.

Как выбрать динамометрический ключ ломающегося типа.

Ломающиеся ключи с динамометром – такой инструмент имел большую популярность в прошлом, когда не было трещоточных моделей.

Принцип работы ломающегося динамометрического ключа такой же, как и у щелчковых аналогов. При достижении предельного усилия происходит сброс превышающего момента.

У ломающихся ключей использовалась менее надежная конструкция, чем в храповых моделях. Это и послужило поводом для их вытеснения с рынка.

Но некоторые производители гаечных ключей все же и сегодня выпускают динамометрический инструмент с ломающимся устройством. Конечно, такие ключи могут выпускаться просто для расширения ассортимента, в рамках маркетинговой стратегии.

Преимущества и недостатки предельных динамометрических ключей

Предельный динамометрический инструмент считается более надежным и долговечным, чем другие другие виды ключей с динамометром.

Высокая надежность объясняется отсутствием измерительной шкалы. Это делает ключ менее требовательным к аккуратности эксплуатации и бережности хранения инструмента.

Такой погрешности достаточно, чтобы осуществлять затяжку практически любых ответственных соединений.

Какие еще виды динамометрических ключей существуют.

Принцип работы

Пожарный гидравлический инструмент – инструмент, приводимый в действие от ручного (ножного) насоса или от элеткро-, мото- или пневмоприводного насосного агрегата, предназначенный для выполнения работ на пожаре.

Бывает:

  • Однополостный.
  • Двуполостный.

Принципиальная упрощенная схема ГАСИ

Разберем схему более подробно. Мы знаем, что под словом “гидравлическое” понимается какое-то устройство, которое работает под давлением жидкости.

Соответственно давление жидкости, в нашем случае гидравлического масла, должно чем то создаваться и для этого есть насос (Н). Насос приводится в действие с помощью привода (П).

Для работы насоса использует гидравлическая жидкость (масло) из резервуара (Р). При взаимодействии всех трех основных элементов на схеме, жидкость начнет поступать к исполнительному элементу (И) с собственным блоком управления (БУ).

Блок управления (БУ) необходим для установки варианта работы инструмента, на раздвигание или сдвигания рабочих элементов. После чего, масло возвращается в резервуар и схема замыкается.

То есть, принцип действия ГАСИ основан на передаче энергии (рабочей жидкости под давлением), преобразующей поступательное движение поршня и штока гидроцилиндра с помощью рычажно-шарнирных звеньев в работу по выполнению различных операций.

Основным критерием работоспособности ГАСИ является его давление измеряемое в Мпа.

1 Мпа = 10 атмосфер = 10 кгс/см2.

Рабочее давление в ГАСИ варьируется от 63 до 80 Мпа, по рукава высокого давления к исполнительному инструменту.

Цены и качество газовых ключей

После того, как разобраны сильные и слабые стороны помощника стоит и поговорить о самом важном, а именно, о цене. И тут разброс может быть еще большем чем разновидностей

Он может стоить как 500 рублей, так и больше десяти тысяч. Дело в том, что на цену влияет ряд показателей, а именно:

Материал инструмента;

Популярностью бренда;

Качество сборки;

Страна производителя.

Главным критерием отбора для любого человека, как новичка, так и мастера будет частота использования. Именно от значения будет зависит остальное. Если инструмент нужен для решения нескольких задач раз в полгода, то нет смысл рассматривать дороже тысячи рублей.

А если он нужен для профессиональных и постоянных работ, то тут нужно более серьезно подходить к выбору помощника, ведь дешевая модель продержится не долго, да и починить ее будет проблематичное. Чтобы не прогадать с качеством лучше приобретать инструмент в фирменных магазинах популярных производителей, где используются лучшие материалы и имеется гарантийное обслуживание.

Как и где работает?

Динамометрический ключ с гидравлическим приводом изобрели еще в 1960-е годы. Подобный инструмент быстро оценили и сотрудники авторемонтных мастерских, и специалисты, занятые монтажом крупных металлоконструкций в строительстве

Гидравлический привод привлек внимание инженеров и механиков прежде всего тем, что он создает наивысший крутящий момент в сравнении с аналогами. А потому даже самые сложные и трудоемкие рабочие операции будут выполняться очень легко

Что немаловажно, это упрощение работы не сказывается на точности, более того, другие виды привода не могут гарантировать такого небольшого допуска

В результате динамометрический ключ оказался ценнейшим помощником в работе экипажей морских судов, в обслуживании летательных аппаратов. Пользуются им монтажники газопроводов, нефтепроводов, водопроводных и тепловых сетей. Еще этот инструмент нужен на нефтеперерабатывающих и химических заводах. Но поскольку в жилых домах столь крупные метизы встречаются редко, это скорее устройство для профессионалов.

По шлангу, рассчитанному на подачу жидкости под повышенным давлением, смазывающая жидкость из насоса продвигается в рабочую часть инструмента. Ее торцевой сегмент выполняется в виде или сменяемой насадки, или подстраиваемого зажима с клеммами. Задавая определенные параметры поступления гидравлической жидкости, можно точно определить требуемый вращающий момент. В состав рабочей головки входят:

  • наружный корпус;
  • клапан предохранителя;
  • трансмиссия;
  • цилиндр (иногда несколько цилиндров).

Для определения точного уровня вращающего момента используются:

  • изменение геометрии частей передаточного механизма;
  • варьирование давления выходящей из цилиндра жидкости;
  • смена расстояния, отделяющего середину цилиндра от середины приводной детали.

Устройство и характеристики

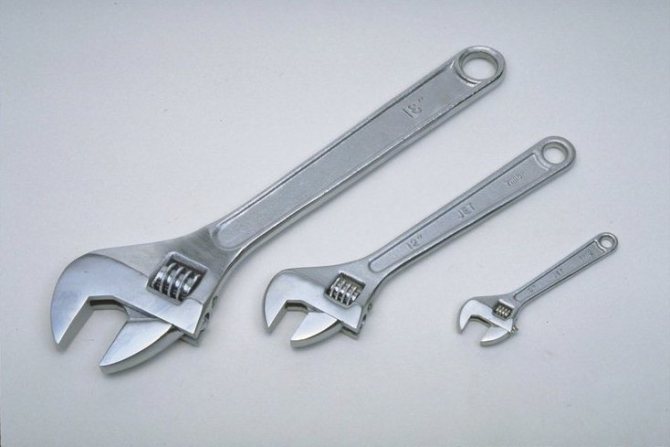

Разводной ключ – универсальный инструмент, внешне напоминающий обыкновенный рожковый гаечный инструмент, однако, имеющий регулируемый размер зева.

Простейший вариант состоит из следующих элементов:

  • Рукоять (корпус)
  • Неподвижная губа — является продолжением рукояти (частью корпуса)
  • Подвижная губа – регулируемая часть зева
  • Червяк – специальный винт, посредством которого выполняется регулировка размера зева (Двигает губу в обеих направлениях)

Разводные модели, за счет своей универсальности, используются для работы практически с любыми болтами и гайками, включая нестандартные размеры крепежных элементов.

Зачастую используются при ремонте бытовой техники, монтаже и демонтаже сантехники.

Материал

Качественный разводной ключ изготавливается из прочного материала — высокоуглеродистой инструментальной стали, либо же из сплава хрома и ванадия.

В качестве устойчивого к коррозии и механическим повреждениям напыления, используют:

  • Хромирование
  • Никелирование
  • Фосфатирование

Строительный инструмент изготавливается по конкретным стандартам.

Для разводных ключей это ISO 6787:2001 и его модифицированная отечественная версия – ГОСТ Р 54488-2011.

Размер и вес

Стандартный гаечный разводной инструмент изготавливаются в нескольких размерах, в зависимости от размера зева:

• КР 19 — для работы с гайками, диаметр которых не превышает 19мм.

Подходит для мелких работ.

• КР 30 — для работы с гайками, диаметр которых не превышает 30мм.

Отличный выбор для ремонта бытового оборудования и техники.

Часто используется в сантехнических работах.

• КР 46 — для работы с гайками, диаметр которых не превышает 46мм.

Используется, как правило, слесарями для ремонта крупногабаритных промышленных приборов.

Вес инструмента напрямую зависит от его размера, материала, из которого он изготовлен, покрытия рукояти.

Для максимального размера зева в 30мм при длине 250мм средний вес составляет порядка 0,5кг.

Разновидности газовых ключей

За всю его нелегкую историю было создано не подсчитываемое количество разных вариаций, модификаций и так далее. Только самый ленивый не внес свой вклад в развитие и не сделал свой уникальный вид.

Когда прошла бешенная популярность инструмента, на рынок стали выходить только лучшие его воплощения, причем некоторые модели производились, использовались только в определенной стране. У них были свои названия и разделения по размерам, но это обсудим позже. На данный момент в мире используются следующие виды:

цепной;

с захватом или самозахватом;

колонковый или буровой;

шведский, газовый или рычажный;

трубный, сантехнический или разводной;

шпунтовой.

Если говорить о популярности, то на территории Евросоюза наибольшую популярность имел и сохраняет до сих пор рычажный газовый, который и был создан здесь. На территории Нового света больше всего использовался разводной трубный.

И только некоторые страны, вроде России, Белоруссии, Португалии и так далее использовали оба варианта. Остальные были уже узкопрофильными, они применялись только в определенных ситуациях и для специальных работ, от чего и не стали так популярны.

Если говорить о внешнем различие, то заключается оно в конструкции и принципе действия. Если взять рычажный, то он представляет собой два отдельных рычага, которые на концах имеют гибки, а связывает их шарнирная система.

Действует он по принципу разведение рукоятей и сведению губок под деталь. А если брать разводной, то тут сильно проще: одна рукоять с одной губкой, вторая же губка прикреплена на специальную резьбу. Действует он методом раскручиванием механизма и подгоном расстоянием между губок под деталь.

Видео: Про разновидности шведок

Ключи трубные накидные (ГОСТ (9733—74)

Примечание. Обозначение ключа проставляют на торце накидной скобы. Пример условного обозначения ключа трубного накидного для труб диаметром 20-63мм и фосфатным покрытием с промасливанием: Ключ 7813-0012 Хим. Фос. прм. ГОСТ 19733-74

Одновременно мелкие зубья щек упираются в наружную поверхность трубы. Поворачивая ключ за свободную часть рукоятки  добиваемся равномерного захвата трубы цепью. Возникает своеобразное трещоточное устройство. Не отсоединяя ключа от трубы, а только ослабляя натяжение цепи и меняя место «вгрызания» мелких зубьев щек, вращаем трубу рукояткой. Применение такого ключа намного ускоряет работу особенно в тесных помещениях.

Рис. 45. Ключ трубный цепной: 1 — крупный зуб щеки; 2 — подвеска; 3 — рукоятка; 4 — пластина внутренняя; 5 — ось; 6 — пластина наружная; 7 — гайка; 8 — болт; 9 — щека

С точки зрения Техники безопасности к цепным ключам предъявляют особые требования, ибо цепь — самый слабый элемент ключа. ГОСТ 19826—74Е предусмотрены следующие требования.

1.   Труба должна захватываться ключом с максимально возможным натягом цепи.

2.  Ключ в процессе эксплуатации должен находиться в положении, исключающем возможность выпадания цепи из гнезд щек.

3.   При эксплуатации ключей нельзя пользоваться дополнительными рычагами.

Следовательно, само собой разумеется, что, пользуясь ключом, можно рассчитывать только на свою силу, силу своих рук. Неподчинившегося последнему 3-му указанию ждет разрыв цепи и травма. Для устранения проскальзывания цепи и зубьев щек труба в месте контакта должна быть протерта, без следов жира, жидкой грязи и т. п.

Эти ключи применяют для зажима труб диаметром 10—114мм в зависимости от модификации ключа (табл. 5).

Рис. 46. Щека трубного цепного ключа

При износе или сминании мелких зубьев щеки ключа можно перевернуть, открутив гайки 7. и вынув болты 8. Щеки (рис. 46) изготовляют из стали У7 или У8. Твердость зубьев на расстоянии от вершины не менее удвоенной их высоты равна 53,5—59,0 HRC3. Следовательно, зубья можно восстанавливать полотном ножовки или напильником. Рукоятку (рис. 47) ключа изготовляют из стали 45.

При отсутствии в хозяйстве каких-либо трубных ключей и наличии велосипедной цепи или не очень громоздкой цепи от другого механизма реально изобрести нужный ключ. Щеки попробуйте сконструировать составными, учитывая двойной ряд зубьев. Для рукоятки примените тРУбу, а раздвоенную часть выпилите и просверлите. Соединить трубу и раздвоенную часть можно с помощью резьбы или сваркой. Для сведения сообщаю, что щеки и рукоятки изготовляют в соответствии с ГОСТ 19826—74Е (табл. 6 и 7).

Состав комплекта

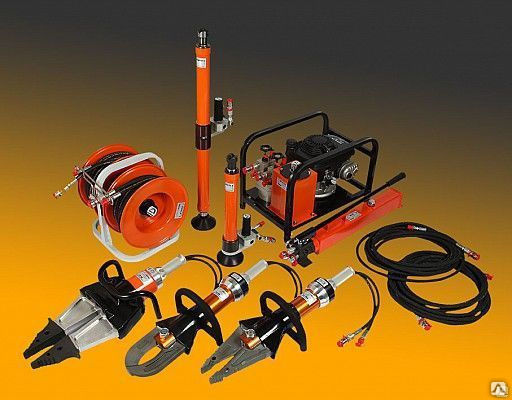

В состав ГАСИ включаются следующие образцы рабочего инструмента и оборудования: расширители (разжимы) для перемещения элементов разрушенных конструкций завалов, прокладывания в них проходов, расширения щелей в стыке между ними, удержания грузов в фиксированном положении, деформирования и стягивания металлических конструкций, пережатия труб для приостановления течи опасных веществ.

В комплект ГАСИ обычно входит:

  • источника давления, такие как гидравлические насосные станции или ручные гидравлические насосы;
  • катушки или гидролинии;
  • от двух до четырех моделей расширителей, которые отличаются по величине раздвигающего и тягового усилия и раскрытию рычагов;

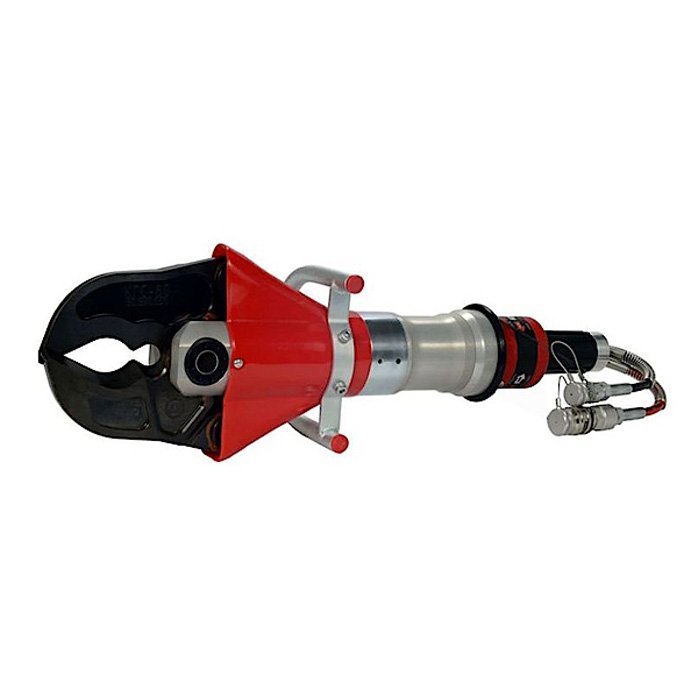

  • кусачки (челюстные резаки, ножницы), предназначенные для разрезания листового металла, перекусывания стальных прутков, труб, уголков и других профилей, а также стальных тросов и кабелей;
  • комбинированные ножницы (разжим-кусачки, комбинированные челюстные резаки), которые сочетают в себе свойства расширителей и кусачек; гидравлические домкраты и цилиндры, используемые для поднятия железобетонных плит и разрушенных элементов их конструкций, автомобилей, а также перемещения других тяжелых предметов;
  • вспомогательные инструменты для выполнения специфических операций.

Источники давления

В качестве привода гидравлической станции высокого давления применяются бензиновые и электрические двигатели. Привод при включении приводит в действие насос. В ручных насосах в качестве привода выступают мышечные усилия спасателей.

Источники давления ГАСИ

Гидролинии

Катушки рукавные являются составной частью переносного аварийно-спасательного инструмента, содержат компактно размещенные гибкие гидролинии и предназначены для соединения источника питания (ручного насоса или переносной станции) с исполнительным устройством (инструментом).

Катушки рукавные

Исполнительные устройства

На примере одного инструмента будет описан принцип работы, как сообщалось выше в статье, он одинаковый, различаются только рабочие элементы ГАСИ (разжимы, кусачки, домкрат и тд).

Рабочая жидкость от ручного насоса (насосной станции) по нагнетательному рукаву подается в блок управления, с помощью которого, поворотом рукоятки, оператор производит управление работой расширителя.

Рукоятка управления имеет ТРИ положения:

  • Сжатие рычагов;
  • Нейтраль;
  • Разведение рычагов.

Устройство блока управления ГАСИ

Имеется распределитель, который направляет поток масла по определенным каналам, далее поток масла поступает по каналу и нажимает на клапан, чтобы продолжить свой путь к инструменту.

Внутри инструмента рабочая камеры выполнена в виде цилиндра, в котором находится поршень, от которого идет шток, совмещенный с рабочими элементами.

Масло поступает в цилиндр под давлением и давит на поршень, поршень начинает смещаться и двигает шток, тем самым происходит смещение рычагов подключенных к штоку внутри устройства. В результате этого рабочие элементы либо разводятся либо сводятся (сжимаются).

Когда мы поворачиваем рукоять в другом направлении, то поток масла будет давить с обратной стороны на поршень, тем самым изменяется направление движения рабочих элементов.

Принципы использования

Торцевая головка может применяться путем накидывания на головки болтов и гайки. Потому такой инструмент предпочтителен, когда надо откручивать корродированный крепеж. А кассетный гайковерт целесообразно применять в труднодоступных местах.

Когда в рабочий цилиндр проходит новая порция масла, передвигается поршень. Далее храповой механизм преобразует полученный импульс в крутящий момент. Выдвигающийся поршневой блок цепляет другую деталь за колесико, в результате храповой узел прокручивается. Тогда собачка отцепляется, и головная часть вращается без сопротивления. Гидравлическая жидкость стравливается по предохраняющему каналу в общую трубку.
