Тысячная, формулы тысячной для определения расстояний и дальности, простейшие способы измерения углов на местности с помощью тысячных

Электромагнитный и лазерный дальномеры

Электромагнитный измеритель расстояния относится к так называемым приборам импульсного типа, точность их измерения считается средней и может иметь погрешность от 1,2 и до 2 метров. Но зато эти приборы имеют большое преимущество перед своими оптическими собратьями, так как оптимально подходят для определения расстояния между движущимися объектами. Единицы измерения расстояния у них могут исчисляться как метрами, так и километрами, поэтому их часто применяют при проведении аэрофотосъемки.

Что же касается лазерного дальномера, он предназначен для измерения не очень больших расстояний, обладает высокой точностью и очень компактен. Особенно это относится к современным портативным Эти устройства измеряют расстояние до объектов на расстоянии от 20-30 метров и до 200 метров, с погрешностью не более 2-2,5 мм на всей длине.

Основы топографии (ориентирование на местности).

Топографические
элементы местностиМестные
предметы и их
характеристикаОсновные
разновидности местностиТопография.
карта и схемаИзмерения
и построения на
топографической картеОпределение
сторон горизонта на
местностиОриентирование
по карте на
местностиОпределение
расстояний на местностиОсобенности
ориентирования в
различных условиях местностиКомпас.Особенности
работы с
компасомВоенная
топографияБиблиотека
топографии и геодезииФильм
о нашем доме — планете Земля (1,5 ГБ .mp4 или онлайн просмотр)Размещение
этого сайта

Основные
понятия и
определения

ТОПОГРАФИЧЕСКИЕ
ЭЛЕМЕНТЫ
МЕСТНОСТИ

Справочник
топографических знаков

Типовые формы рельефа местности и их характеристика

Все многообразие неровностей, образующих земную поверхность, можно
подразделить

на различающиеся между собой формы, которые принято называть
основными

типовыми формами рельефа. К ним относятся формы рельефа.

5 Почвенно-растительный покров.

Рыхлые грунтыболотамПесчаные грунты

Основные
разновидности
местности.

К равнинной
местностиХолмистая местностьГорная местностьК лесистой местностиБолотистая местностьЛесисто-болотистаяПустынная местностьСтепная местность

Методы определения расстояния до цели при помощи оптического прицела

Стоит отметить, что настройку и предварительную калибровку каждого прицела необходимо проводить отдельно. Делать это нужно следующим образом: — возьмите «эталон» с размером по вертикали и горизонтали 50 см. (например картонную коробку), — выставьте кратность прицела на 4 (если у вас прицел с переменной кратностью) и взгляните на «эталон» через оптический прицел с расстояния в 30 м. Обычно на таком расстоянии 0,5 метра ширины помещается между кривыми на уровне центрального перекрестья.

Если «эталон» не помещается между кривыми или наоборот намного меньше, то нужно изменить расстояние до мишени, пока не добьетесь нужного результата. Запомните это расстояние, или лучше всего сделайте себе пометку, что бы потом когда будет нужно, вы могли бы быстро вычислить расстояние до цели.

Таким же образом находим расстояния соответствующие всем остальным прицельным маркам на сетке. После этого уже можно начинать пристреливать прицел. «Почему же не наоборот?» — спросите вы. Да потому, что легче пристрелять прицел по уже известным расстояниям. Теперь, взглянув на объект охоты через оптический прицел, вы точно будете знать расстояние до цели.

Такие прицелы можно устанавливать на пневматическом и на огнестрельном оружии.

Для приближенного определения расстояния снайпер, или стрелок может применять следующие также простейшие способы.

Глазомерный способ определения расстояния до мишени

Чтобы поразить цель с первого выстрела, необходимо знать расстояние до нее. Это необходимо для правильного определения величины поправок на боковой ветер, температуру воздуха, атмосферное давление и, главное, для установки правильного прицела и выбора точки прицеливания.

Умение быстро и точно определять расстояние до неподвижных, движущихся, а также до появляющихся целей является одним из основных условий успешной работы снайпера.

Рис. Пропорциональное восприятие снайпером цели сеткой прицела ПСО-1 для выработки автоматических навыков в определении дальности

Основной, самый простой и быстрый, наиболее доступный снайперу в любых условиях боевой обстановки. Однако достаточно точный глазомер приобретается не сразу, он вырабатывается путем систематической тренировки, проводимой в разнообразных условиях местности, в различное время года и суток. Чтобы развить свой глазомер, необходимо чаще упражняться в оценке на глаз расстояний с обязательной проверкой их шагами и по карте или каким-либо другим способом.

Прежде всего, необходимо научиться мысленно представлять и уверенно различать на любой местности несколько наиболее удобных в качестве эталонов расстояний. Начинать тренировку следует с коротких расстояний (10, 50, 100 м). Хорошо освоив эти дистанции можно переходить последовательно к большим (200, 400, 800 м) вплоть до предельной дальности действительного огня снайперской винтовки. Изучив и закрепив в зрительной памяти эти эталоны, легко можно сравнить с ними и оценивать другие расстояния.

В процессе такой тренировки основное внимание следует обращать на учет побочных явлений, которые влияют на точность глазомерного способа определения расстояний: 1. Более крупные предметы кажутся ближе мелких, находящихся на том же расстоянии

2. Более близко расположенными кажутся предметы, видимые резче и отчетливее, поэтому: — предметы яркой окраски (белой, желтой, красной) кажутся ближе, чем предметы темных цветов (черного, коричневого, синего), — ярко освещенные предметы кажутся ближе слабо освещенных, находящихся на том же расстоянии, — во время тумана, дождя, в сумерки, в пасмурные дни, при насыщенности воздуха пылью наблюдаемые предметы кажутся дальше, чем в ясные солнечные дни, — чем резче разница в окраске предметов и фона, на котором они видны, тем более уменьшенными кажутся расстояния до этих предметов; например, зимой снежное поле как бы приближает все находящиеся на нем более темные предметы.

3. Чем меньше промежуточных предметов находится между глазом и наблюдаемым предметом, тем этот предмет кажется ближе, в частности: — предметы на ровной местности кажутся ближе, — особенно сокращенными кажутся расстояния, определяемые через обширные открытые водные пространства, противоположный берег всегда кажется ближе, чем в действительности, — складки местности (овраги, лощины), пересекающие измеряемую линию, как бы уменьшают расстояние, — при наблюдении лежа предметы кажутся ближе, чем при наблюдении стоя.

4. При наблюдении снизу вверх, от подошвы горы к вершине предметы кажутся ближе, а при наблюдении сверху вниз — дальше.

Видимость предметов на различных дистанциях:

БЫСТРОЕ ОПРЕДЕЛЕНИЕ ДИСТАНЦИИ ДО ЦЕЛИ ДАЛЬНОМЕРНОИ ШКАЛОЙ ПРИЦЕЛА ПСО-1

БЫСТРОЕ ОПРЕДЕЛЕНИЕ ДИСТАНЦИИ ДО ЦЕЛИ ДАЛЬНОМЕРНОИ ШКАЛОЙ ПРИЦЕЛА ПСО-1

В оптическом снайперском прицеле ПСО-1 предусмотрена шкала определения расстояний, привязанная к среднему росту человека 170 см. Примерьте рост человека от нижнего горизонта шкалы до верхнего, и цифра, под которой он полностью поместится, будет означать приблизительную дальность, ±50 метров.

Пример. Пехотинец в полный рост полностью помещается под цифрой 4. Следовательно, дистанция равна 400 метрам (схема 65).

Схема 65

Более точно по этой шкале дистанцию можно вычислить опять же по вышеприведенной формуле дальности, если известна точная высота цели. Допустим, высота цели 180 см и она помещается под цифрой 4. Тогда по формуле дальности

Д =(1.8 х 1000)/4 = 450 м

Расстояние по формуле дальности можно определять с использованием подручных средств, удерживая их, как упоминалось выше, на расстоянии 50 см от глаза. Например, пуля винтовочного патрона будет закрывать при таком удержании 15 тысячных по фронту. Допустим, пуля полностью закрывает грузовик ГАЗ-53 средней грузоподъемности, примерная длина которого 6 метров. По известной формуле вычисляем

Д =(6 х 1000)/15 = 400 м

Определение расстояния по сетке бинокля и перископа производится не так часто и дает результат с большими погрешностями.

Пример. Двухэтажный разрушенный дом без чердака (6 м по табл. 6) покрылся двумя большими делениями сетки бинокля (20 тысячных).

Д =(6 х 1000)/20 = 300 м

Для быстрого определения расстояний по живым целям в современном подвижном бою полезно заранее определить и выучить по готовым решениям данного пособия отношение размеров цели к угловой величине определенных деталей прицельных приспособлений, угловых промеров сеток оптических прицелов, наблюдательных приборов и подручных средств, например, ширины выравнивающей нити конкретного снайперского прицела, глубины прорези открытого прицела, высоты мушки и т. д. Следует знать, что в настоящем пособии приведены усредненные данные размеров прицельных приспособлений. Несмотря на тщательную подгонку под общий стандарт, оружие и оптические прицелы производились и производятся на разных заводах, в разное время, разными людьми и на разном оборудовании. Винтовки одного и того же типа могут иметь хоть и незначительные, но все же отклонения в размерах ширины и высоты мушки, ширины и глубины прорези открытого прицела; прицелы ПУ, ПЕ, ПБ очень часто имеют разную величину базы, и даже современные прицелы ПСО-1 иногда по необъяснимым причинам не соответствуют своим прицельным сеткам. Поэтому все вышеописанное нужно строго выверять на тренировочных стрельбах, пристреливаясь с конкретным прицелом. Снайперу следует составлять свою «коллекцию» линейных размеров реальных предметов, расположенных на реальных ландшафтах конкретных мест боевых событий.

Оптический измеритель расстояния

Такие замеры расстояний с точностью до миллиметра в обычной практике необходимы нечасто. Ведь ни туристы, ни военные разведчики не будут носить с собой габаритные и тяжелые предметы. В основном их используют при проведении профессиональных геодезических и строительных работ. Часто используют при этом такой прибор для измерения расстояния, как оптический дальномер. Он может быть как с постоянным, так и с переменным параллактическим углом и представлять собой насадку к обычному теодолиту. Измерения производятся по вертикальным и горизонтальным измерительным рейкам, имеющим специальный установочный уровень. Точность измерений такого дальномера достаточно высока, и погрешность может достигать значения 1:2000. Дальность же измерения небольшая и составляет всего лишь от 20 и до 200-300 метров.

Определение недоступных расстояний

Собрание уникальных книг, учебных материалов и пособий, курсов лекций и отчетов по геодезии, литологии, картированию, строительству, бурению, вулканологии и т.д.Библиотека собрана и рассчитана на инженеров, студентов высших учебных заведений по соответствующим специальностям.

Все материалы собраны из открытых источников. Сайт партнер: «Строительный справочник» Если препятствие (река, обрыв, здание) делает расстояние недоступным для измерения лентой, то его измеряют косвенным методом.

Так, для определения недоступного расстояния d измеряют лентой длину базиса b (рис. 8.

3, а, б) и углы a и b . Из DABC находят

d = b sin a / sin (a + b),

где учтено, что sin g = sin (180°-a-b) = sin (a + b).

Рис. 8.3. Определение недоступного расстояния

Для контроля расстояние d определяют ещё раз из треугольника ABC1 и при отсутствии недопустимых расхождений вычисляют среднее.

8.3. Нитяный дальномер

Теория нитяного дальномера. Зрительные трубы многих геодезических приборов снабжены нитяным дальномером. Сетка нитей зрительной трубы, кроме основных штрихов (вертикальных и горизонтальных), имеет дальномерные штрихи a и b (рис. 8.4, а). Расстояние D от оси вращения прибора MM (рис. 8.4, б) до рейки AB равно

D = L + f + d ,

где L — расстояние от фокуса объектива до рейки; f — фокусное расстояние; d — расстояние между объективом и осью вращения прибора.

Лучи, идущие через дальномерные штрихи сетки a и b параллельно оптической оси, преломляются объективом, проходят через его фокус F и проецируют изображения дальномерных штрихов на точки A и B, так что дальномерный отсчёт по рейке равен n. Обозначив расстояние между дальномерными штрихами p, из подобных треугольников ABF и a¢b¢F находим L = n f / p. Обозначив f / p = K и f + d = c , получаем

D = K n + c ,

где K — коэффициент дальномера и c — постоянная дальномера.

Рис. 8.4. Нитяный дальномер: а) – сетка нитей; б) – схема определения расстояния

При изготовлении прибора f и p подбирают такими, чтобы K=100, а постоянная c была близкой к нулю. Тогда D = 100 n.

Точность измерения расстояний нитяным дальномером » 1/300.

Определение горизонтального проложения линии, измеренной нитяным дальномером. При измерении наклонной линии отсчёт по рейке это отрезок n = AB (рис. 8.5). Если бы рейку наклонить на угол n, то отсчёт был бы равен n0 = A0B0 = n cosn и наклонное расстояние D=Kn0+c = Kn×cosn+c.

Рис. 8.5. Измерение нитяным дальномером наклонного расстояния

• Умножив наклонное расстояние D на cosn, получим горизонтальное расстояние d = K n cos2 n + c cos n.
• Прибавив и отняв с× cos2n, после преобразований получим
• d = (Kn + с) cos2n + 2c cosn sin2(n¤2).
• Вторым слагаемым по его малости пренебрежем. Получим
• d = (Kn + с) cos2n .
• Вычисления упрощаются, если воспользоваться составленными с использованием этой формулы «Тахеометрическими таблицами».

На точность глазомерного способа указывают и влияют такие побочные явления, как :

— Болеекрупные предметы кажутся всегда ближе мелких, расположенных на том же расстоянии. — Чем меньше промежуточных предметов находится между глазом и наблюдаемым предметом, тем этот предмет кажется ближе. — При наблюдении снизу вверх, от подошвы горы к вершине, предметы кажутся ближе, а при наблюдении сверху вниз — дальше.

Глазомерная оценка расстояний может контролироваться, когда несколько человек измеряют одну и ту же дистанцию независимо друг от друга. Беря среднее из всех этих определений, получают наиболее точный замер. Для грубой оценки расстояний иногда пользуются примерными данными, приведенными в таблице ниже.

Каждый может уточнить и дополнить эту таблицу применительно к своим наблюдениям. Точность глазомерного способа зависит от натренированности наблюдателя, от величины определяемых расстояний и от условий наблюдения. Для расстояний до 1000 метров надо добиться тренировкой определения величин с ошибкой не более 10—15%.

Способ измерения шагами

измерение расстояние видимость размер

Этот метод определения расстояний в боевой обстановке имеет ограниченное
применение

Этот способ применяется обычно при движении по азимуту, составлении схем
местности, нанесении на карту (схему) отдельных объектов и ориентиров и в
других случаях. Счет шагов ведется, как правило, парами. При измерении
расстоянии большой протяженности шаги более удобно считать тройками попеременно
под левую и правую ногу. После каждой сотни пар или троек шагов делается
отметка каким-нибудь способом и отсчет начинается снова. При переводе измеренного
расстояния шагами в метры число пар или троек шагов умножают на длину одной
пары или тройки шагов. Например, между точками поворота на маршруте пройдено
254 пары шагов. Длина одной пары шагов равна 1,6 м.

Тогда Д =254Х1,6=406,4 м.

Обычно шаг человека среднего роста равен 0,7- 0,8 м. Длину своего шага
достаточно точно можно определить по формуле

Д=(Р/4)+0,37,

где Д-длина одного шага в метрах

Р — рост человека в метрах.

Например, если рост человека 1,72 м, то длина его шага

Д=(1,72/4)+0,37=0,8 м.

Более точно длина шага определяется промером какого-нибудь ровного
линейного участка местности, например дороги, протяженностью 200-300 м, который
заранее измеряется мерной лентой (рулеткой, дальномером и т. п.). При
приближенном измерении расстояний длину пары шагов принимают равной 1,5 м.

Средняя ошибка измерения расстояний шагами в зависимости от условий
движения составляет около 2-5% пройденного расстояния.

Счет шагов может выполняться с помощью шагомера (рис.3).

Он имеет вид и размеры карманных часов. Внутри прибора помещен тяжелый
молоточек, который при встряхивании опускается, а под воздействием пружины
возвращается в первоначальное положение. При этом пружина перескакивает по
зубцам колесика, вращение которого передается на стрелки. На большой шкале
циферблата стрелка показывает число единиц и десятков шагов, на правой
малой-сотни, а на левой малой-тысячи. Шагомер подвешивают отвесно к одежде. При
ходьбе вследствие колебания его механизм приходит в действие и отсчитывает каждый
шаг.

Рис.3 Шагомер

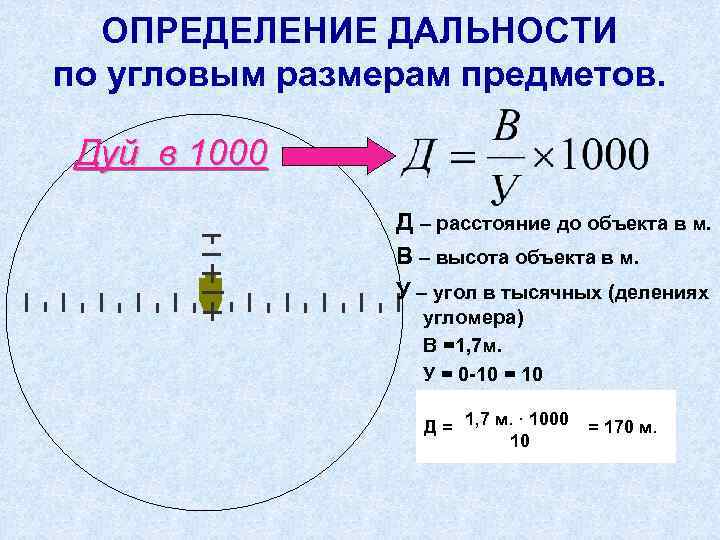

Д = 1000 х В / У

Решим простой пример определения расстояния через формулу тысячной у столба высотой 6 метров вы видите человека. Требуется определить расстояние до него. Вначале определяем, в какой угол укладывается высота столба. Допустим, что высота столба укладывается в угол У=0—05 (пять тысячных). Тогда по формуле для определения дальности получим : Д = 1000 х 6 / 5 = 1200 метров.

Использование двух вышеприведенных формул позволяет определять быстро и точно любые линейные и угловые величины на местности.

Между делениями угломера (в тысячных) и обычной градусной системой угловых мер существуют соотношения : одна тысячная 0-01 равна 3,6′ (минуты), а большое деление угломера (1-00) = 6 градусов. Эти соотношения позволяют при необходимости осуществлять переход от одной системы измерений к другой.

По кроющей величине мушки (КВМ)

Д = КВМ / 3 х 1000

где определить расстояние можно путем совмещения ширины мушки с шириной цели, а дальность характеризуется расстоянием по фронту, накрываемым мушкой.

На расстоянии 100 м эта величина равна 30 см и пропорционально увеличивается с удалением цели от стрелка.

Кроющая величина прорези в два раза больше кроющей величины мушки.

Например, мушка накрывает автомобиль ВАЗ-2109, шириной 165 см:

Д = 165 / 3 x 1000 = 550 м

Но применение этого способа не составляет труда лишь тогда, когда цель неподвижна, и можно без помех совмещать ширину мушки с шириной цели.

Указанные способы не всегда удобны и практичны. Поэтому сегодня, спустя почти шестьдесят лет после окончания Великой Отечественной войны, есть смысл обратиться к значительному боевому опыту, наработанному в ходе войны Главным управлением боевой подготовки сухопутных войск Красной Армии совместно со Стрелковым тактическим комитетом.

В годы Великой Отечественной в процессе огневой подготовки бойцов и командиров наиболее часто для определения дальности использовался глазомерный способ.

Во-первых, путем сравнения с известной дальностью до ориентира или местного предмета.

Во-вторых, по отрезкам местности, которые хорошо запечатлелись в зрительной памяти стрелка. Это был более приемлемый в бою способ определения расстояний путем мысленного (зрительного) откладывания на местности заученных отрезков длины. Правда, и этот способ имел свои отрицательные стороны.

Во-первых, не всегда стрелок имел возможность видеть всю впередилежащую местность.

Во-вторых, по мере удаления цели откладывать мысленно отрезки длины на местности становится все труднее, поэтому в определении расстояния возможны ошибки.

Кроме того, подобный глазомерный способ определения дальности до цели напрямую зависит от индивидуальных особенностей каждого стрелка.

Одним из наиболее оптимальных был признан

Список литературы

1.     Баранов
А.Р., Маслак Ю.Г., Ягодинцев В.И. Военная топография в служебно-боевой
деятельности оперативных подразделений — М.: Академический Проект, 2005.

2.       Военная
топография. // Под общ. ред. В. Н. Филатова: учебник для высших военно-учебных
заведений. — Воениздат, 2008.

.        Военная
топография.// Под редакцией А. В. Маркеленко. — М.: Издательство
«Феникс», 2008.

.        Измерение
и ориентирование на местности без карты. Движение по азимутам. Лекция.
Уральский Государственный университет им. А. М. ГОРЬКОГО. — Екатеринбург, 2003.

.        Пресняков
П.Р., Андриясов А.Т. Военная топография.- М.: Издательство Феникс, 2008.

Способ определения и измерения расстояний на слух.

Ночью в условиях плохой видимости расстояния часто приходится оценивать на слух. Для этого надо уметь определять по характеру звуков их источники и знать, с каких примерно расстояний можно услышать эти звукиночью. При нормальном слухе и благоприятных акустических условиях дальность слышимости можно приближенно считать такой, какой она дана в таблице ниже.

Эти данные меняются в зависимости от конкретных условий, в которых производится наблюдение, поэтому должны учитываться каждым наблюдателем на основе его личного опыта.

По материалам книги «Карта и компас мои друзья». Клименко А.И.

Д = 1000 х В / У

Решим простой пример определения расстояния через формулу тысячной у столба высотой 6 метров вы видите человека. Требуется определить расстояние до него. Вначале определяем, в какой угол укладывается высота столба. Допустим, что высота столба укладывается в угол У=0—05 (пять тысячных). Тогда по формуле для определения дальности получим : Д = 1000 х 6 / 5 = 1200 метров.

Использование двух вышеприведенных формул позволяет определять быстро и точно любые линейные и угловые величины на местности.

Между делениями угломера (в тысячных) и обычной градусной системой угловых мер существуют соотношения : одна тысячная 0-01 равна 3,6′ (минуты), а большое деление угломера (1-00) = 6 градусов. Эти соотношения позволяют при необходимости осуществлять переход от одной системы измерений к другой.

Измерение расстояний на местности дистанционно

В случае нахождения объекта измерения в зоне прямой видимости, но при наличии неодолимой преграды, делающей невозможным прямой доступ к объекту, (например озера, речки, болота, ущелья и пр), применяется измерение расстояния дистанционно визуальным методом, а точнее методами, так как существует их несколько разновидностей:

1. Высокоточные измерения.
2. Низкоточные или приблизительные измерения.

К первым относятся измерения при помощи специальных приборов, таких, как оптические дальномеры, электромагнитные или радиодальномеры, световые или лазерные дальномеры, ультразвуковые дальномеры. Ко второму виду измерений относится такой способ, как геометрический глазомерный. Тут и определение расстояния по угловой величине предметов, и построение равных прямоугольных треугольников, и метод прямой засечки многими другими геометрическими способами. Рассмотрим некоторые из способов высокоточных и приблизительных измерений.

Измерение расстояний на местности дистанционно

В случае нахождения объекта измерения в зоне прямой видимости, но при наличии неодолимой преграды, делающей невозможным прямой доступ к объекту, (например озера, речки, болота, ущелья и пр), применяется измерение расстояния дистанционно визуальным методом, а точнее методами, так как существует их несколько разновидностей:

1. Высокоточные измерения.
2. Низкоточные или приблизительные измерения.

К первым относятся измерения при помощи специальных приборов, таких, как оптические дальномеры, электромагнитные или радиодальномеры, световые или лазерные дальномеры, ультразвуковые дальномеры. Ко второму виду измерений относится такой способ, как геометрический глазомерный. Тут и определение расстояния по угловой величине предметов, и построение равных прямоугольных треугольников, и метод прямой засечки многими другими геометрическими способами. Рассмотрим некоторые из способов высокоточных и приблизительных измерений.

Тысячная, формулы тысячной для определения расстояний и дальности, простейшие способы измерения углов на местности с помощью тысячных.

В войсковой практике, где при вычислениях постоянно приходится пользоваться соотношениями между угловыми и линейными величинами, вместо градусной системы мер применяется артиллерийская (линейная). Более простая и удобная для быстрых приближенных вычислений. За единицу угловых мер артиллеристы принимают центральный угол круга, стянутого дугой, равной 1/6000 длины окружности.

Этот угол называется делением угломера, так как используется во всех артиллерийских угломерныхприборах. Иногда этот угол называют тысячная. Это название объясняется тем, что длина дуги такого угла по окружности равна приближенно тысячной доле ее радиуса

Это очень важное обстоятельство

Следовательно, при наблюдении окружающих нас объектов, мы находимся как бы в центре концентрических окружностей, радиусы которых равны расстояниям до объектов. И мерой центральных углов будут служить линейные отрезки, равные тысячной доле расстояния до объектов. Так, если дом длиной 5 метров расположен на удалении от наблюдателя на 1000 метров, то он укладывается в центральный угол, равный пяти тысячным. Такой угол записывается на бумаге так : 0-05, и читается ноль, ноль пять.

Если длина забора равна 100 метрам, то он укладывается в центральный угол, равный 100 тысячным, одно большое деление угломерного прибора. Записывается этот угол на бумаге так : 1-00 тысячная, и читается один, ноль. Из этих примеров видно, что углы позволяют очень быстро и легко посредством простейших арифметических действий переходить из угловых измерений к линейным и обратно.

Так, например, если рядом с домом, находящимся от наблюдателя на расстоянии Д-1500 метров (Д дальность) находится дерево и угол между ними укладывается в пятьдесят пять тысячных У=0-55 (У угол) и требуется определить расстояние от дома до дерева В (В расстояние), то из пропорции В : Д = У : 1000 вытекает формула для определения линейных размеров.

Значение компаса при ориентировании

Надежнее и удобнее при любых условиях ориентироваться по компасу.

Давайте установим строение этого прибора, и как ориентироваться с помощью компаса. Его основой считается стрелка, обладающая свойством магнита. Размещается она на острие, поэтому может вращаться. Окрашена стрелка неодинаково: красный указывает на юг, а синий на север. Сверху коробочка компаса прикрыта стеклом, под которым есть шкала и на ней обозначены стороны горизонта.

В целях ориентирования на местности по компасу требуется рассмотреть порядок действий:

1. Положить компас горизонтально и освободить стрелку. Дать магнитной стрелке успокоиться.
2. Медленно поворачивать коробочку, пока синий конец стрелки не остановиться напротив буквы «С».

В этом случае компас станет ориентирован, и тогда можно определить с его помощью стороны горизонта. С этим прибором можно выявлять направление на предметы и объекты. К примеру, установить, где расположен колодец, родник, церковь и так далее.

Для определения направления на объект необходимо познакомиться с понятием «азимут».

Компас имеет форму круга, а всякая окружность содержит 360. В случае ориентирования на местности, мы можем провести измерение угла с помощью компаса. Всякий угол образован двумя линиями, в данном случае одна направлена на какой-либо предмет, другая на север. Такой угол получил название «азимут».

Посмотрим на циферблат компаса и увидим, что если объект, к которому мы движемся находиться на севере, то градусы азимута будут равны 0. Направление на восток будет составлять азимут 90. Тогда азимут южного объекта будет соответствовать 180, а западного – 270.

Тогда возникает вопрос: «Как с помощью компаса можно определить азимут?»

Рассмотрим алгоритм определения углов азимута и сторон горизонта по компасу.

Научившись определять азимут по компасу, мы сможем, устанавливать направление без карты и ориентироваться даже на незнакомой местности, например, в лесу.

Представим, что наступила осень, и мы как заядлые грибники идем в лес. Карты у нас нет, а вот компас взяли. Может быть, он даже есть встроенный в гаджет, который сейчас у каждого при себе. Прежде чем войти в лес, необходимо выбрать объект, на который мы будем осуществлять ориентирование по компасу, лучше, если он будет достаточно протяженным. Часто выбираются линейные объекты. К примеру, это будет тропинка, шоссе, речка и т.д. Для определения азимута нам нужно повернуться, вспомнив русские сказки – к лесу задом, к объекту передом. Ориентируем компас и определяем по нему стороны горизонта. Вычисляем угол азимута по циферблату и запоминаем его. На противоположной стороне компаса будет азимут направления для движения в лес.

Все, мы готовы идти за грибами, однако следует периодически проверять, не ушли ли вы далеко от объекта.

Таким образом, мы рассмотрели еще один способ ориентирования на местности, но уже по компасу.

Машрут 4 к.с. из перечня

Восточный Саян: пос. Монды – р. Бел.
Иркут – г. Мунку-Сардык (1Б) – плато Ну-Ху – р. Бажир – р .Тумелик – пер.
Тумелик (н/к) – р. Хото-Гол – пер. Хотогольский (1Б)– р. Убут-Хонголдой – пер.
Хонголдойский (н/к) – р. Зун-Гол – пер. Самарский (1А) – р. Ара-Ошей – пер.
Поиск (1А) – р. Архат – р. Зун-Гол – пер. Четырех (1А) – верш. 3037  — р.
Шумак-Гол – р. Пр. Шумак – пер. Политехников (1А) – р. Булык – пос. Шимки.

1.ОЛП: г.
Мунку-Сардык (1Б) и пер. Хотогольский (1Б), соответствует табл. 5 (4 к.с.).

2.ЛП, перевалы в
сквозном прохождении:

2*н/к + 4*1А + 1Б = 2*15 + 4*23 + 35
= 157

3.ЛП, вершина 1Б в
линейном радиальном выходе. Для в. 3037 не указана сложность, предположим, что
она не проще 1А в линейном радиальном выходе. Итого

ЛП = (35 +23) * 75% = 43,5

4.ЛП, переправы по
аналогичному предыдущему случаю предположению, 4*н/к + 4*1А = 4*3 + 4*6 = 36.

5.Итого ЛП* = 157
+ 43,5 + 36 = 236,5 > ЛП_min(4 к.с.) = 160, причем есть запас почти в 1,5 раза. Разумеется, не все
ЛП учтены в нитке Перечня, и при внимательном рассмотрении их окажется больше.

6.ПП: Восточный
Саян – хорошо освоенный район, тропы, маршрут идет «по верхам», однако на в.
Мунку-Сардык ледник, на перевалах длинные осыпи. Разумно предположить, что с ПП
не будет проблем, и ПП =  ПП_min = 220.

7.КС = 236,5 + 220
+ 14/2*9 = 519,5.

8.По таблице 1
действительно получили 4 к.с. (450 < 519,5 < 700).

Маршрут 5 к.с. из перечня.

Алтай: пос. Курай – р. Актру – пер.
Значкистов (1Б) – пер. Купол (1Б) – р. Джело – р. Талдура (переправа) – пер.
Восьмое Марта (1Б) – р. Тура-Оюк – р. Аккол – ледн. Софийский – пер.
Сапожникова (2А)– р. Зап. Ак-Карасу – р. Тюнь – пер. Тюнь Вост. (2А)– р.
Оштуайры (переправа) – р. Карагем – р. Камрю – пер. Туманный Сев. (2А)–
р. Юнгур – р. Ак-Арык – пер. Ежик (1Б) – р. Сайлюгем – р. Шавла
(переправа) – р. Ачик – р. Бел. Бом.

1.ОЛП в избытке:
пер. Сапожникова (2А), пер. Тюнь Вост. (2А) и пер. Туманный Сев. (2А).

2.ЛП, перевалы в
сквозном прохождении:

4*1Б + 3*2А = 4*35 + 3*55 = 305.

3.ЛП, переправы.
Те, что руководитель упомянул в нитке, думаю, не проще 1А, так что берем
пополам 1А и 1Б:

2*1А + 1Б = 2*6 + 13 = 25.

4.Итого ЛП = 305 +
25 = 330 > ЛП_min(5 к.с.) = 270.

5.ПП: несмотря на
хорошее освоение туристами района путешествия, в маршруте фигурирует ледник и
много категорийных перевалов (сложных осыпей), так что ПП, вероятно, не ниже
номинального ПП = 330.

6.КС = 330 + 330 +
17/2*8 = 728.

7.По таблице 1
действительно получили 5 к.с. (700 < 728 < 1050), хотя совсем немного
выше минимума. Однако, как уже указывалось, не все ЛП учтены в нитке Перечня, и
при внимательном рассмотрении их окажется больше.

Возрастная категория туристов

В зависимости от возрастной категории туристов выделяют следующие виды туризма.

Детский туризм – дети до 15 лет. Во многих странах существуют специализированные центры детского туризма, например, «Артек» в России. К этой же группе относятся дети, которые путешествуют с родителями. Здесь имеется в виду, что родители отправляются в путешествие ради организации отдыха ребенка.

Юношеский туризм – молодежь от 15 до 24 лет. Молодежный – экономически активные молодые люди в возрасте от 25 до 44 лет, часто путешествуют с детьми.

Взрослый туризм – экономически активные туристы среднего возраста (45-64 года), обычно без детей. Пенсионеры – от 65 лет.

Формула успеха или закономерность знаков судьбы?

Вин Дизель – брутальный герой, молчаливый качок с белоснежной улыбкой и пронзительным взглядом, таким мы привыкли видеть этого загорелого красавца на киноафишах. Диапазон работ Вин Дизеля впечатляет: это и захватывающие скоростные гонки, и семейные комедии, и фантастические истории о несуществующих планетах, и даже сказки с заклинаниями, зельями и прочей магической атрибутикой

Во всех фильмах, даже при минимальном количестве реплик своих героев, он притягивает внимание зрителей

Посмотрим, какие знаки в карте жизни исполнили главные партии в судьбе. И еще очень интересный момент – актер рожден в близнецовой паре! Обсудим и это тоже.

Построим карту жизни Ван Дизеля, для этого воспользуемся калькулятором Ци Мэнь Дунь Цзя.

Прямой метод измерения расстояний

Если требуется определить расстояние к объекту по прямой линии и местность является доступной для исследования, используется такой простейший прибор для измерения расстояния, как стальная рулетка. Ее длина — от десяти и до двадцати метров. Еще может применяться шнур или провод, с белыми обозначениями через два и красными через десять метров. При необходимости измерять криволинейные объекты применяется старый и всем хорошо известный двухметровый деревянный циркуль (сажень) или, как еще его называют, «Ковылек». Иногда возникает необходимость произвести предварительные замеры приблизительной точности. Делают это, измеряя расстояние шагами (из расчета два шага равно росту измеряющего минус 10 или 20 см).

. Способ измерения по угловым размерам

Для применения этого способа надо знать линейную величину наблюдаемого
предмета (его высоту, длину либо ширину) и тот угол (в тысячных), под которым
виден данный предмет. Угловые размеры предметов измеряют с помощью бинокля,
приборов наблюдения и прицеливания и подручными средствами. Расстояние до
предметов в метрах определяют по формуле:

где
В — высота (ширина) предмета в метрах, У — угловая величина предмета в
тысячных.

Например,
высота железнодорожной будки составляет 4 метра, военнослужащий видит ее под
углом 25 тысячных (толщина мизинца). Тогда расстояние до будки составит:

Или
военнослужащий видит танк «Леопард-2» под прямым углом сбоку. Длина этого танка
— 7 метров 66 сантиметров. Предположим, что угол наблюдения составляет 40
тысячных (толщина большого пальца руки). Следовательно, расстояние до танка —
191,5 метров.

Чтобы
определить угловую величину подручными средствами, надо знать, что отрезку в 1
мм, удаленному от глаза на 50 см, соответствует угол в две тысячных
(записывается: 0-02). Отсюда легко определить угловую величину для любых
отрезков.

Например,
для отрезка в 0,5 см угловая величина будет 10 тысячных (0-10), для отрезка в 1
см — 20 тысячных (0-20) и т.д. Точность определения расстояний по угловым
величинам составляет 5-10% длины измеряемого расстояния.

Чтобы
определить угловую величину, надо знать, что отрезку в 1 мм, удаленному от
глаза на 50 см, соответствует угол в две тысячных (записывается: 0- 02). Отсюда
легко определить угловую величину для любых отрезков (рис. 1).

Рис.1.
Определение угловой величины для любых отрезков

Например,
для отрезка в0,5 см угловая величина будет 10 тысячных (0-10), для отрезка в 1
см — 20 тысячных (0-20) и т.д. Проще всего выучить наизусть стандартные
значения тысячных:

Таблица
2

Угловые
величины (в тысячных долях дистанции)

Наименование предметов	Размер в тысячных
Толщина большого пальца руки	40
Толщина указательного пальца	33
Толщина среднего пальца	35
Толщина мизинца	25
Патрон по ширине дульца гильзы (7,62 мм)	12
Гильза по ширине корпуса	18
Карандаш простой	10-11
Спичечная коробка по длине	60
Спичечная коробка по ширине	50
Спичечная коробка по высоте	30
Толщина спички	2
