Чертежи байдарки. байдарка своими руками

Байдарочный туризм.

Байдарочный поход – отличный и оригинальный способ провести время за городом. Плюсом такого вида отдыха можно считать то, что он очень экономный. Вряд ли вы на реке потратите много денег. Однако, это не самое приятное, что отличает байдарочный поход от любого загородного отдыха. Например, плеск волн о днище лодки, прохлада речной воды, запах дыма от костра невозможно купить ни за какие деньги.

Обсудим некоторые аспекты такого путешествия, чтобы вас не настигли неприятные неожиданности.

Не забудьте перед походом проверить состояние байдарки, какого бы года выпуска она не была, а так же потренируйтесь с товарищами по походу в умении собрать и разобрать, а так же, упаковать байдарку. Ведь будет обидно, если, прибыв на место, вы обнаружите, что ваша лодка ни в какую не желает принимать необходимую форму, не менее обидным покажется вам тот факт, что она упрямо сопротивляется вашей попытке придать ей вид, удобный для транспортировки. Лучше проверить целостность шкуры и комплектность каркаса заранее, а заодно и потренироваться в сборке-разборке.

Аналогичные действия необходимо произвести и с палаткой, если вы планируете поход более чем на один день. На всякий случай, возьмите с собой кусок полиэтилена размером 2 на 2 метра, так как нет на свете такой палатки, которая не протекала бы совсем.

Теперь самое время поговорить о продуктах. Если вы решили сходить в поход на пару дней, то нет причин особенно ограничивать себя в ассортименте продуктов. Не берите только те, которые быстро портятся или неудобны в перевозке. А вот если вы собрались надолго, то сделайте акцент на крупах и консервах.
Берите с собой в поход только необходимые вещи.

Тщательно выбирайте места для стоянок, поблизости должны быть дрова для костра, место, на котором можно поставить палатку, защищенное от солнечных лучей.

Старайтесь не ходить в незнакомое место, так как вы не знаете водоема, не знаете местности в целом. Поищите в Интернете подробную информацию о месте, куда вы собираетесь направиться, лучше если информацию вы будете брать на узконаправленных форумах.

Обязательно следите за погодой. Мало приятного в путешествии под грозой, но еще неприятнее разбивать лагерь в дождь и пытаться разжечь костер.

Не забывайте про аптечку, проследите, чтобы в ней были необходимые медикаменты, а именно: перевязочные материалы, обезболивающие препараты, обеззараживающие средства и т.д.

Постарайтесь на время похода забыть о городской жизни. Счастливого вам пути!

Кроме того, читайте на сайте:

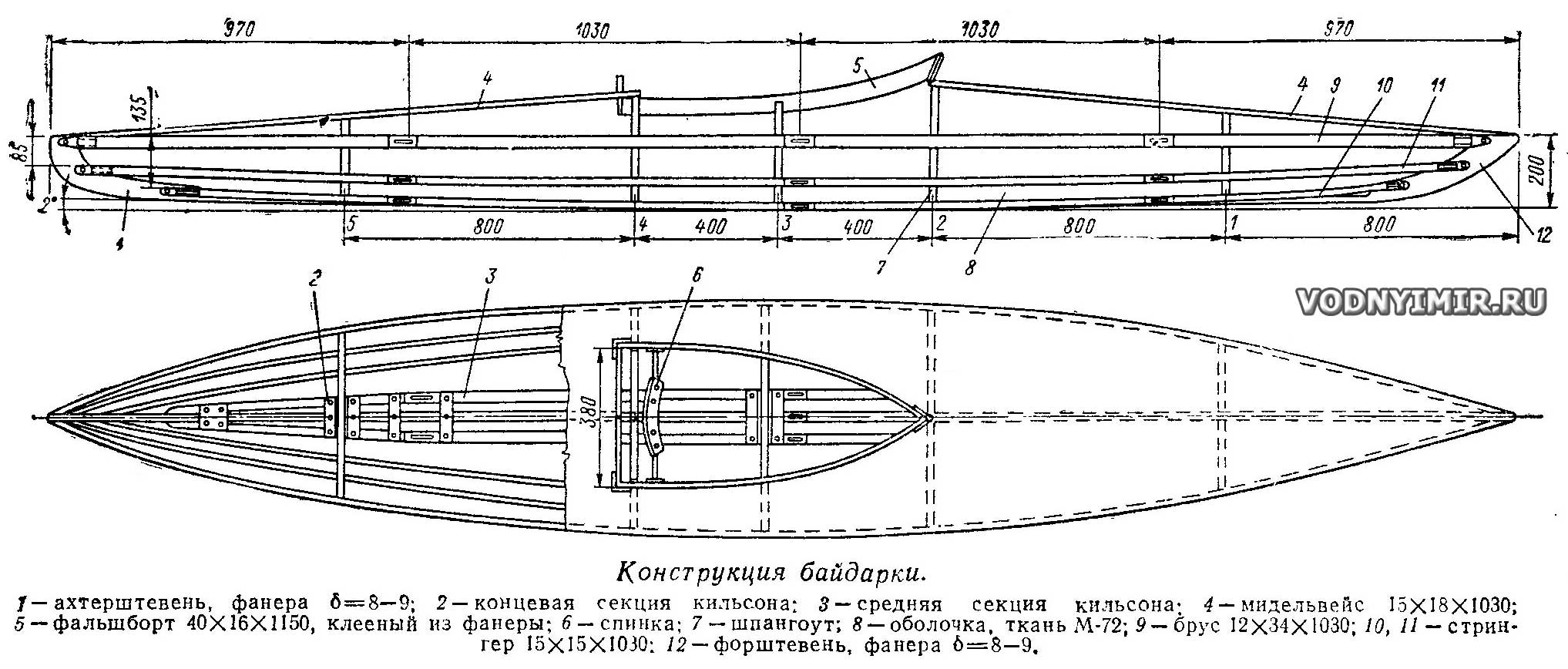

Детали продольного набора самодельной туристической байдарки

Позиции 1 — 12 обозначены на сборочном чертеже корпуса.
13 — язычок δ=4; 14 — овальная планка δ=2, дюраль Д16АТ: 15 — замок привального бруса; 16 — концевая планка стрингера и привального бруса; 17 — обойма крепления привальных брусьев к штевням; 18 — замок мидельвейса, нерж. сталь; 19 — угольник мидельвейса; 20 — обойма крепления кильсона к штевням, нерж. сталь; 21 — клиновая накладка, дюраль Д16АМ; 22 — боковые рейки кильсона; 23 — средняя рейка кильсона; 24 — поперечина δ=5, фанера; 25 — поперечина 5х25, фанера; 26 — язычок кильсона; размеры в скобках указаны для язычка стрингера; 27 — замок кильсона, δ=1,5 (для стрингера δ=0,8); 28 — рейка средней секции кильсона; 29 — шпангоут; 33 — заполнитель; 31 — скоба крепления фальшборта на шп. 3 и 4, дюраль Д1; 32 — скоба крепления мидельвейса на шп. 2 и 1, дюраль Д1; 33 — винт крепления привального бруса; 34 — скоба, фиксирующая стрингер на шпангоуте, дюраль Д1; 35 — защелка кильсона, дюраль Д1; 36 — винт защелки, нерж. сталь; 37 — штырек; 35 — держатель спинки; 39 — кормовой фальшборт, фанера δ=7; 40 — защелка фальшборта, Д16АТ; 41 — угольник из дюраля δ=2; 42 — петля фальшборта.

Привальные брусья и стрингера собираются по длине из четырех частей (по 1,03 м каждая) с помощью простейших язычковых замков. К восьми рейкам стрингеров приклепываются замки (дет. 27) к одному концу и язычки (дет. 26) к другому. У остальных восьми заготовок один конец остается свободным, к четырем приклепываются замки и к четырем — язычки. На заготовки привальных брусьев ставятся замки 15 из нержавейки и язычки 13 из дюраля.

Шпангоут и детали крепления набора к нему

Кильсон представляет собой ферму из трех продольных реек, соединенных поперечными планками. Замки и язычки для соединения секций кильсона, как и мидельвейса, изготовляются из нержавеющей стали. На все рейки двух средних секции кильсона приклепываются замки и язычки, на рейки двух концевых секций — только замки и только язычки. Собирать кильсон нужно на какой-либо ровной поверхности, предварительно наметив на ней положения ДП — осевой линии и шпангоутов 2 и 4 (для средних секций). Планки-поперечины кильсона длиной 200 и шириной 25 мм выпиливаются из 5-миллиметровой фанеры. К рейкам они крепятся шурупами и на водостойком клее (лучше всего на эпоксидной смоле ЭД-5).

Секции кильсона

У штевней боковые рейки 22 кильсона приподнимаются и ложатся на клиновую накладку 21. Средняя рейка обрезается под накладкой, как показано на чертеже, и подгоняется окончательно уже во время подгонки и установки штевня. Отступя от накладки на 100—120 мм, боковые рейки нужно обрезать «на ус» с внутренней стороны, но таким образом, чтобы штевень не болтался, а входил плотно.

Штевни выпиливаются из хорошей 8—9-миллиметровой фанеры. Для крепления реек кильсона на штевнях крепятся обоймы 20.

Крепление кильсона к штевням

Шпангоуты самодельной туристической байдарки лучше всего согнуть из дюралевой трубки диаметром 14—15 мм. Трубку можно заменить П-образным профилем, который изготовляется из листового дюраля Д1 толщиной 1,5 мм; только один средний шп. 3 желательно изготовить усиленным — из 2-миллиметрового дюраля.

Сначала из полосы делается П-образный профиль. Для гибки его по обводу шпангоута необходимо заготовить стальные оправки-шаблоны, вырезанные по плазовой разметке для каждого шпангоута отдельно (от ДП на один борт, так как шпангоуты собираются каждый из двух частей). Профиль изгибается по оправке при помощи вращающегося ролика.

Испытания

В результате постройки должно получиться сравнительно легкое плавсредство, которое легко транспортируется к водоему с помощью легковой машины. Здесь, на водоеме, нужно приступить к ходовым испытаниям, построенной своими руками, уникальной лодки.

Задача предстоящих испытаний – это проверка технических характеристик по таким критериям:

Простота в управлении.
Скорость передвижения, как без груза, так и с грузом.
Максимальная грузоподъемность каяка.

Насколько известно, готовое изделие должно легко перевозить груз в 120 килограммов, без ущерба посадки и управляемости. Главное, чтобы лодка нигде не пропускала воду. Как показывает практика, изделия, созданные по такой технологии, легко ремонтируются и обладают высокой прочностью, не смотря на свою легкость.

В первую очередь хочу выразить особую благодарность Александру (Баракуда) и Андрею Калачинскому. Александру за то, что он дал мощный толчок к изготовлению каяка, а Андрею – за моральную и дистанционно-техническую поддержку процесса.

Так как статья техническая, то постараюсь без лирики, типа «не люблю отдых тюленьего типа на массовых пляжах и т.п» Скажу просто – захотелось каяк. Много переворошил информации, набирая в Яндексе комбинации слов: Как сделать каяк, Самодельный каяк, Каяк своими руками и пр. Уходил по различным ссылкам на некоторые иностранные сайты, где и обнаружил то, что особенно легло на сердце – Wood Duck 12 (www.clcboats.com). Но мне это казалось нереальным, и я отбрасывал мысли от себя, пока не наткнулся на статью Александра (Баракуды) «Морской каяк из фанеры ». Я посмотрел фото, почитал, посчитал и понял, что все это РЕАЛЬНО, и не так уж и сложно, как может показаться на первый взгляд.

ТТД Деревянной утки:

1. Длина – 3,65м

2. Ширина – 0,76м

3. Вес точно не знаю, но, наверное, не более 20 кг

Инструмент:

1. Электролобзик

2. Ленточная шлифмашинка

3. Дрель или шуруповерт.

4. Фэн (или фен, не знаю как правильно)

5. Ножницы

7. Плоскогубцы

8. Кусачки

Материалы:

1. 4 листа фанеры (4мм)

2. 20 кв.м. стеклоткани т-23

3. Эпоксидки где-то 4-5 кг (точно не могу сказать)

4. Вязальная проволока

Так же понадобились:

1. Стаканы одноразовые

2. Кисти (у меня ушло штук 5)

3. Палочки (можно от мороженого)

4. Резиновые перчатки

5. Растворитель (650)

6. Резиновый шпатель (им больше всего и пришлось работать с эпоксидкой)

7. Бумажный скотч.

Я думаю, что процесс изготовления , а также в статье «Морской каяк из фанеры », и нет нужды описывать его подробно. Разница лишь в нескольких деталях:

1. У Александра (Баракуды) есть привальный брус, в Деревянном Утенке его нет, но используются шпангоуты.

2. Александр стеклотканью проклеивал только швы, а Утенок проклеен как внутри, так и снаружи.

Начали делать с сыном 26 апреля. Первый спуск на воду 6 июня, хотя он еще не доделан. Времени требуется не так уж и много, просто эпоксидка долго сохнет. Сточил фанеру «на ус» за 15 мин, 5 мин клеить и СУТКИ сохнет. И так далее. Зато удобно тем, что можно вечерами заниматься. Уж пару часов всегда можно «выкроить».

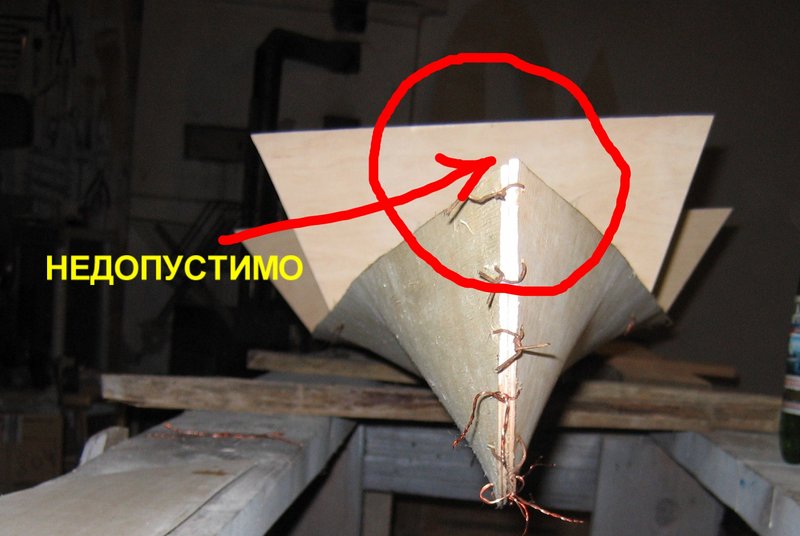

При соединении половинок в носу и корме нужно как можно точнее соединять их, чтобы избежать «пропеллера». Это потом сказывается в плавании. Мой каяк из-за этого постоянно уводило вправо.

Я нанес стеклоткань с эпоксидкой. Мне так не терпелось утром его обкатать, и я решил быстренько нанести второй слой. Эпоксидка мне этого не простила. Кстати, если я делал бы еще раз, то перед тем, как обклеивать стеклотканью фанеру, я ее сначала загрунтовал бы той же эпоксидкой. Почему? Потому что фанера хорошо впитывает, и бывают участки под тканью, где сухо – вся смола в фанере!

У меня не было лент из стеклоткани, поэтому я вырезал полоски и наклеивал их. В таких случаях «бахромы» не избежать. Ладно бы эстетика, некоторые колются.

Что лучше: купить каяк или сделать самому?

Если средства позволяют, то лучше его купить. К сожалению не все рыболовы способны на это из-за отсутствия средств. Многие из них приступают к самостоятельному изготовлению чисто из интереса. Кроме того, что лодка обойдется дешевле, это занятно, да и появляется чувство гордости за свои дела. И хотя потребуется немало средств и времени, все же это вполне реальное и осуществимое занятие. Самостоятельное изготовление всегда связано с рядом преимуществ. Кроме того, что это очень интересно и поучительно, всегда можно рассчитывать на получение качественного изделия, отвечающего тем требованиям, которые заявлены. Задача сильно упрощается еще и тем, что не трудно найти нужную схему, необходимый материал, а также обзавестись необходимым инструментом.

Самодельная прозрачная байдарка из веток и пленки Homemade stretch wrap kayak

Watch this video on YouTube

Необходимые материалы

Для того чтобы провести работы, вам понадобится определенный набор комплектующих. Чтобы рассчитать их количество, нужно иметь под рукой чертежи байдарки из фанеры – своими руками сделать их сложно без наличия знаний в этой сфере, лучше купить готовый проект. Многие компании продают схемы с выкройками в натуральную величину, что очень удобно при работе и экономит очень много времени и сил.

Что касается материалов, то нужно следующее:

Фанера
Необходимо 3 листа размером 2440х1220 мм и толщиной 4 мм. Для работы подойдет только продукция высшего сорта без сучков и других изъянов. В идеале лучше использовать специальную морскую фанеру, она продается далеко не везде, но подходит для создания судов лучше всего, поэтому высокая цена не должна быть препятствием, лучше взять именно этот вариант
Стеклоткань
Необходим материал плотностью 130 гр/м2, он продается в рулонах разной длины. В среднем уходит от 15 до 20 погонных метров

Важно, чтобы стеклоткань была качественной, без изъянов и повреждений на поверхности
Эпоксидная смола
Для укрепления конструкции, повышения ее прочности и защиты от влаги используется эпоксидная смола, ее надо примерно 10 кг. Естественно, нужен и отвердитель, его количество зависит от пропорции, в которой смешиваются компоненты

Нужно всегда брать отвердитель с небольшим запасом, так как чаще всего его уходит на 10-15% больше нормы
Лак
В продаже есть специальные яхтные лаки, которые отлично противостоят как пресной, так и соленой воде и сохраняют свои свойства на протяжении длительного периода времени. Также не забудьте о приобретении растворителя, иногда лак нуждается в разбавлении, а также необходимо мыть руки и инструмент после окончания работ

Современным вариантом стяжек являются пластиковые хомуты – они надежны и стоят немного

Строим надёжный катамаран из пенопласта

Самостоятельно сделанный катамаран из пенопласта невозможно будет потопить, он отличается долговечностью и им легко пользоваться.
Давайте рассмотрим постройку данного плавательного средства своими руками с размерами 3750 х 1600 мм, толщиной пластин 40 до 150 мм, высотой поплавка 200 мм и шириной 400 мм. Резка пластин осуществляется с помощью особого приспособления – нихромной проволоки, разогретой до 200-250°С или на специальном станке.
Чтобы сделать прогулочный катамаран из пенопласта, нам понадобится: 2 диафрагмы в носовой части, 4 перегородки и 4 шпангоута. Все эти детали делают из фанеры, имеющей толщину в 12 мм.

Стяжные трубы (дюралюминиевые) используются, чтобы закрепить детали, но можно использовать и тонкостенные трубы из стали. Самостоятельно, на трубах, диаметром полдюйма нужно сделать резьбу при помощи плашки или трещотки клупа.
Перед тем, как собирать поплавки для катамарана, на широкие поверхности пластин наносят эпоксидный клей или масляную краску, после чего, посредством стяжек они стягиваются стальными трубками. Теперь на самодельный катамаран клеят тонкую бязь или стеклоткань в несколько слоёв с использованием эпоксидной смолы или масляной краски.
Передняя часть поплавков катамарана тоже изготовляется своими руками с помощью уголков, размером 25х25 мм (используется алюминий), после чего её обшивают алюминиевыми листами, толщиной 0,5 мм.
Крышки, выполненные из фанеры листового дюралюминия толщиной 1-1,5 мм, крепятся винтами к уголкам носовой части, которую в свою очередь насаживают на концы стяжных труб и крепят гайками. Завершающий этап изготовления носовой части – это её заполнение кусками пенопласта и закрытие крышкой.
Строительство палубы осуществляется из реек и деревянных брусков. Готовая конструкция самостоятельно прикрепляется к шпангоутам с помощью 8 болтов и гаек. Если вы хотите на катамаране передвигаться быстрее и даже против ветра, то в его кормовой части можно установить мотор или ходить на вёслах.

Изготовление лодки каноэ

Перед началом работ необходимо подготовить рабочее место, которое лучше всего оборудовать в закрытом помещении. Это позволит исключить влияние погодных условий на процесс (см.также статью Возможно ли изготовление лодки из фанеры своими руками).

Технологический процесс выделки лодки

Материалы и инструменты

Для создания корпуса лодки нам понадобятся материалы согласно перечню приведенному ниже:

фанера влагостойкая, многослойная толщиной не менее 6 мм в листах;
рейки из твердых пород дерева, заданного сечения и имеющие определенную влажность;
доска обрезная без чистовой обработки и не имеющая крупных отклонений от линейности;
Брус деревянный сечением 50×100 мм для изготовления устойчивого стапеля;
клей эпоксидный двухкомпонентный должен быть высококачественным и обеспечивать надежное соединение деталей.

Все перечисленные материалы доступны, цена – относительно невысокая, и их можно приобрести в розничной сети. При выборе необходимо проверять наличие сертификатов соответствия или других документов, подтверждающих их кондиционность. Для клея обязательно должна быть инструкция по применению.

Для изготовления лодки нам потребуются инструменты, применяемые при деревообработке:

лобзик электрический с лезвиями;
дрель электрическая с набором сверл;
молоток, стамеска, отвертки с плоской и крестообразной рабочей частью.

Недостающую часть оборудования можно взять напрокат в специализированных пунктах, расположенных в строительных магазинах.

Подготовка к работе

Стапель для выполнения работ

Самодельное каноэ из фанеры формируется на силовом наборе из шпангоутов и стрингеров, закрепленных на стапеле. Все сооружение должно быть достаточно жестким и прочным, исключающим перемещение частей друг относительно друга. Силовой каркас будущего каноэ

Раскрой материала

Из картона изготавливаются лекала, которые должны точно соответствовать чертежам и быть симметричными относительно продольной оси. Выпиливание заготовок по шаблонам

Детали вырезаются при помощи электролобзика, края тщательно зачищаются при помощи шлифовальной бумаги. Это касается всех без исключения частей и силового набора, и обшивки.

Выклеивание корпуса

Технологическая операция по сборке корпуса лодки относится к числу наиболее ответственных.

Порядок сборки следующий:

Стрингеры вставляются в специальные пазы шпангоутов и закрепляются при помощи проволочных стяжек. После окончания монтажа эти временные элементы удаляются.
Заранее подготовленные полосы фанеры приклеиваются к силовому набору и к шпангоутам, и к стрингерам;
Листы наклеиваются встык, и после полного высыхания первого слоя устанавливается второй.

Склеивание деталей корпуса

Завершающие операции по доводке и шлифовке корпуса производятся только после полного их высыхания. Для придания каноэ дополнительной водостойкости она покрывается специальным лаком в несколько слоев.

Каноэ Амазонка собственного изготовления на воде

Катамаран из фанеры своими руками

Чтобы рама и другие силовые элементы этого водного средства передвижения, были максимально прочными, будем использовать сосновые рейки с брусками, сечение которых колеблется от 25х40 до 60х100 мм, а их стоимость составляет примерно 7000 руб. за куб. метр – как раз столько нам и понадобится такого материала.
Поплавки обшиваются водостойкой фанерой, толщина которой составляет 6 мм. Стоимость такой фанеры составляет 300 руб. за лист, а её размер 1525×1525 мм. Нам понадобится примерно 4 листа. Для изготовления шпангоутов будем применять фанеру, толщиной 9 мм, её цена составляет около 400 руб. за лист. Тоже нужно купить 4 листа.
Наружная гидроизоляция осуществляется с помощью армирующих слоев стеклоткани, которые предварительно пропитаны полиэфирной или эпоксидной смолой. Такая стеклоткань стоит примерно 80 руб. за 1 кв. м., её понадобится около 20 квадратов, так как клеить будем внахлёст. Цена эпоксидной смолы примерно 7000 руб. за 3 литровую банку.
Деревянные элементы корпуса скрепляются между собой болтами и саморезами со шляпкой впотай.
Самодельный катамаран из фанеры своими руками стоится на много проще, чем лодка, ведь он собирается на простейшем стапеле, представляющем собой ровное основание из досок со стойками, закреплёнными вертикально.

Свое будущее судно своими руками нужно собирать в такой последовательности:

Устанавливаем нашу платформу на земле в горизонтальном положении, а стойки, к которым будем прикреплять шпангоуты, ставим под прямым углом.
С помощью предварительно сделанных чертежей катамарана, необходимо самостоятельно вырезать два набора шпангоутов с двумя одинаковыми транцевыми досками.

Используя саморезы, в технологический вырез всех поперечных переборок, устанавливаем и закрепляем деревянные стрингеры, сделанные из брусков, размером 40х40 мм, после чего делаем скуловые стрингеры из реек сечением 25х40 мм.
Теперь, по такому же принципу осуществляем установку фигурного форштевня, сечением 50х90 мм.
После того, как каркас будет собран, проверяем все его размеры, чтобы они соответствовали чертежам.

Чтобы не запутаться в последовательности выполнения всех операций, можно делать их фото. Теперь вы знаете, как сделать катамаран из фанеры, единственное, что перед началом работ учитывайте, что бюджет на такое судно составляет около 20 000 руб. Но с таким катамараном, хорошая рыбалка вам обеспечена!

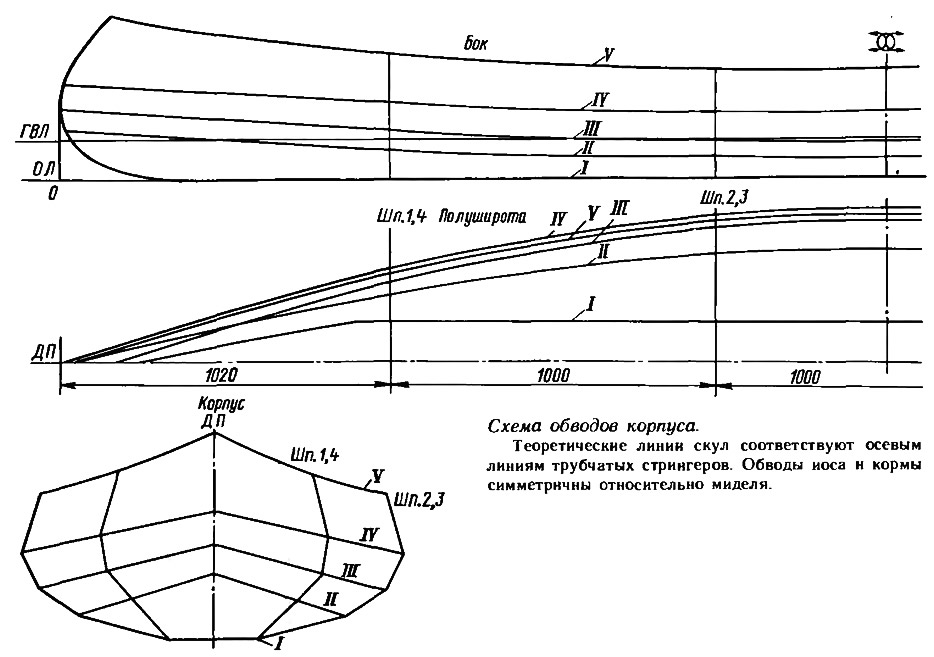

Конструкция и некоторые основы проектирования лодки

Каноэ можно отнести к одному из наиболее удобных и практичных малоразмерных лодок. Соотношение веса и грузоподъемности довольно хорошее, как и ходовые качества. У лодки идентичная форма носа и кормы, плоское дно, что дает низкую посадку и возможность плыть по мелководью.

Растянутый корпус, который расширяется в миделе, дает лодке большую вместимость.

Такое каноэ своими руками (чертежи можно просмотреть в данной статье) изготовить не составит труда, главное — иметь желание и выдержку.Описание и эскизы разных деталей позволяют осуществить верный раскрой материалов. Данный проект имеет большое количество усовершенствований, которые помогут исправить некоторые недостатки и особенности лодки.

Сдвиг наибольшего расширения обводов корпуса к корме разрешит проблему неустойчивости лодки, когда человек плавает один.

Метод изготовления плавательного средства – клеевой на продольном силовом наборе, имеющем название матрица. Отдельно взятые детали, которые имеют вид полосы, монтируются и создают неразъемные соединения с основой, что дает конструкции нужный уровень жесткости излома и скручивания.

Данная технология позволяет создавать надежные корпуса нестандартной формы, например, борта, могут быть выпуклыми, с верхней частью, наклоненной внутрь.

КАНОЭ ЗА 3 ДНЯ

Эта самоделка началась еще давно, с книги «Каноэ за 6 часов», которую я никогда не читал. Интригующе, не правда ли? Суть в том, чтобы построить лодку из простых материалов и в короткий срок, может даже в чужой стране. Проштудировав интернет на эту тему, я удивился большому количеству информации, советов, мнений и приступил к созданию этой авантюрной самоделки.

Этой идеей я «заразил» своего друга, который захотел посмотреть, что из всего этого выйдет, и предложил помощь в создании чертежа.

Шаг 1: Разметка и резка

По размерам чертежа от моего друга я разметил и ручной пилой вырезал из фанеры детали каноэ. Пила ручная, так как это входит в условия создания самоделки, но работает великолепно, не шумит, не пылит, главное чтобы ее не зажимало.

Шаг 2: Стыковые соединения

На стыках я испробовал 4 марки эпоксидной смолы и 3 марки армирующей ленты вместо стеклоткани, пробовал древесную замазку и армирующую ленту вместо стыковой фурнитуры. Пищевую пленку я использовал для защиты стола и фанеры от попадания смолы.

В итоге, на стыках вместо разнообразной стыковочной фурнитуры я накладывал три слоя эпоксидной смолы с обеих сторон и временно армировал ее лентой, соединение получалось очень крепким.

Шаг 3: Склейка

В начале, для сборки конструкции, как временный элемент, я применял липкую ленту, но от нее пришлось отказаться в пользу медных проводов. Пустоты в стыках заполнял шпатлевкой из древесной пыли и эпоксидной смолы.

Шаг 4: Обнаруженные хитрости

При сборке деталей поделки я использовал армирующую ленту не как усиливающий элемент, а для того чтобы эпоксидка не растекалась. После высыхания лента была удалена.

Шаг 5: Сиденья

На фото показано, как я сделал сиденья. Обратите внимания на поролон и болты для крепления задника сиденья.

Шаг 6: Крышка отсека

С помощью шнуров и деревянных блоков я сделал крепление для крышки кормового отсека.

Шаг 7: Тест на плавучесть

Испытание водой каноэ прошло отлично, даже наполненная водой лодка была наплаву.

Шаг 8: Каноэ 2. Чили

К строительству второго каноэ я приступил по приглашению моего второго друга, который любезно предоставил свой инструмент и сарай.

Шаг 9: Стяжка

Используя свои уже имеющиеся знания и опыт, я создавал каноэ в Чили. На этот раз для временной стяжки я использовал хомуты, их проще снимать. А липкая лента удерживала шпатлевку от вытекания.

Шаг 10: Отделка корпуса

На фото друг снимает хомуты и зачищает швы для последующего нанесения эпоксидной смолы, которую уже наношу я. Армирующая лента здесь временный элемент, для удержания смолы от растекания.

Шаг 11: Успешное плавание

В Чили на Ларго-Гранде друг провел испытание второго каноэ, на которое мы потратили лишь 2 листа фанеры общей площадью 4.7м. Такое каноэ идеально для 2 человек и снаряжения.

Шаг 12: Посадочные места

При одиночном плавании я сажусь со стороны кормы ближе к середине на колени, так понижается центр тяжести судна. Строение судна, а именно положение переборок позволяют сделать это, а сами переборки упрощают процесс создания каноэ и придают ему еще и жесткости.

Шаг 13: Более подробно о процессе

День первый: нарезка деталей из фанеры, сращивание длинных деталей, сборка на стяжки и промазывание швов.

День второй: армирование лентой, накладывание нескольких слоев эпоксидки, смешивание шпатлевки из древесной пыли и эпоксидки, заделывание швов шпатлевкой. Приклеивание бортиков на мастику.

День третий: установка переборок и сидений на временные стяжки, промазывание их эпоксидной смолой.

День четвертый: удаление стяжек и лент, обработка швов.

День пятый: доработка корпуса, покрытие лодки еще несколькими слоями эпоксидки.

Это теоретический план, который я реализовал с некоторыми изменениями.

Шаг 14: Извлеченные уроки

Создавая эту самоделку я познакомился со многими энтузиастами, просто великолепными и отзывчивыми людьми, которые всегда помогут реализовать даже безумные идеи. Так что вперед, в творчество, не бойтесь реализовывать свои амбициозные планы!

Д. ДЖО

Постройка каяка «Буревестник» из фанеры

Все детали каяка сперва были нарисованы в AutoCAD.

Детали каяка

Распил фанеры на детали для постройки данного каяка производился на специально построенном для этого станке ЧПУ. Примерно на таком же, на котором я выпиливал заготовки решеток из линеек для «Виктории».

Вот этапы сборки каяка:

Готовые детали из фанеры после распила листов на станке с ЧПУ

Склейка деталей

Сборка нижней части каяка

Сборка деки

Предварительная сборка и подгонка двух частей

Грунтовка, установка перегородок отсека непотопляемости

Окончательная подгонка

Склейка двух частей — промазывание стыка эпоксидной смолой

Грунтовка поверхности

Обустройство лючков

Покрытие стеклотканью

Внешний вид перед покраской

Собственно, на данном этапе сборки каяк уже можно испытывать. К сожалению подкачала жуткая сентябрьская погода. Так что испытания, видимо, откладываются до весны. Из доделок остается шпаклевка, зачистка и окраска каяка.

Для данного проекта существует возможность заказать набор деталей, вырезанных на станке с ЧПУ, для самостоятельной постройки каяка «Буревестник». В набор входит полный комплект выкроек из фанеры. Ориентировочная стоимость набора заготовок составляет около 12 000 руб. Если вас заинтересовал данный проект, то вы можете связаться со мной используя .

Как самому сделать байдарку

Байдарками называются узкие гребные лодки с острым носом и кормой, которые сейчас активно используются для сплава, для туризма, охоты, экспедиций, семейных прогулок и походов по заповедным местам. От обычных лодок они отличаются малой осадкой, высокой проходимостью, компактными размерами, небольшим весом и способом гребли, которая осуществляется двухлопастными веслами. Байдарки способны свободно проникнуть туда, куда стандартной лодке вход закрыт. Это, например, узкие излучины, замусоренные, заросшие водорослями и камышом или заболоченные водоемы, реки с большим количеством крутых порогов и так далее. Именно поэтому они сегодня стали очень популярными среди любителей активного водного отдыха.
Современные байдарки изготавливаются из , полиэтилена, композитных материалов, дюралюминия, плотной ткани ПВХ. Они бывают одноместными, двухместными, трехместными, четырехместными, имеют различную конструкцию и разную стоимость. Однако многие любители времяпровождения на воде хотят не покупать уже готовую лодку, а сделать ее своими руками. В этом случае оптимальным выбором будет разборная модель с оболочкой, натягиваемой на каркас из деревянных и алюминиевых элементов. Лучше предпочесть одноместную байдарку, которая быстро собирается, обладает достаточной прочностью, маневренностью, хорошими ходовыми характеристиками и довольно большой грузоподъемностью. Оптимальным вариантом станет модель вроде байдарки «Сирена» весом около 16 килограмм из фанеры и дюралюминия, которая способна удовлетворить и заядлых рыболовов, и поклонников сплава по горным рекам или путешествий по просторным водоемам.
