Упаковка и внешний вид
Тестер Ketotek KCX-017 был куплен на Алиэкспрессе за 245 рублей. Устройство пришло в стандартной почтовой упаковке и дополнительно было помещено в стандартный полиэтиленовый пакет. KCX-017 состоит из пластикового корпуса с небольшим дисплеем на лицевой части и кабеля с интерфейсом USB.
Материалы максимально дешёвые, стекло дисплея обшарпанное и заметны небольшие царапины. Собран тестер нормально. По крайней мере, корпус не скрипит, а кабель прочно сидит на своём месте.
| Фирма | Ketotek |
|---|---|
| Модель | KCX-017 |
| Предел измеряемого напряжения, вольт | от 4 до 30 |
| Предел измеряемого тока, ампер | от 0,005 до 3 |
| Измеряемая ёмкость, мАч | от 0 до 19999 |
| Габариты корпуса (длина х ширина х толщина), мм | 59 х 27 х 14 |
| Длина кабеля, мм | 145 |
Габариты корпуса Ketotek KCX-017 равны: 59 х 27 х 14 мм (длина х ширина х толщина). Длина кабеля USB составляет 145 мм.
Как измерить емкость батареи телефона программным способом
Если у вас нет тестера, измерить емкость батареи смартфона можно с помощью специальных приложений. Один из лучших вариантов такого – AccuBattery. Бесплатная версия программы обладает широкой функциональностью и умеет вычислять рабочие параметры аккумулятора. Скачать ее можно в Google Play.
Для тестирования установите программу на смартфон, а затем рязрядите его до выключения. Поставьте устройство на зарядку, включите и запустите приложение. Во вкладке «Зарядка» внизу установите проектную емкость, указанную производителем, если она отображается неправильно. Оставьте устройство заряжаться, желательно, до 100%.
Когда смартфон зарядится – вы можете перейти в программе во вкладку «Здоровье». Там отображается текущий показатель емкости, рассчитанный на основе данных, встроенных в контроллер заряда в телефоне. Программа автоматически рассчитывает степень износа аккумулятора и показывает его.
Если держать AccuBattery в фоне постоянно – приложение может формировать графики износа, чтобы вы могли определять, насколько быстро деградирует батарея в вашем телефоне.
Минусом AccuBattery, как и любого аналога, является большая зависимость от точности бортовых сенсоров смартфона. Ведь расчеты ведутся на основе показателей вольтметра и амперметра, встроенных в контроллер заряда. Если эти датчики неточны, искажают информацию – то и конечные показатели будут некорректными.
Хуже всего программные методы работают (точнее, на работают) с дешевыми китайскими смартфонами из ценового диапазона около $100. Такие устройства, с целью удешевления, часто лишают полноценных датчиков. Если они и есть (а измерять напряжение и ток умеет любой контроллер батареи на плате смартфона), то доступ к данным сенсорам из операционной системы отсутствует. В таком случае измерить емкость аккумулятора телефона программой не получится.
Помимо тестеров и программ, есть и более точные способы измерения емкости батареи. Имеются полноценные тестеры для проведения замеров на батареях, отключенных от смартфона. Такие часто используются для тестов, например, круглых аккумуляторов форматов 18650, 14500 и тому подобных.
Проведя замеры на батарее, отключенной от смартфона, вы получите наиболее точные показатели емкости. Но так как 90% современных мобильников оснащаются несъемными аккумуляторами, использующими для подключения шлейф вместо контактной площадки (как было раньше), этот метод измерения емкости для них неприменим.
Больше интересного о технологиях на hype.ru
Тестирование
Небольшое описание процесса работы с устройством можно найти в магазине продавца на Алиэкспрессе. Но там всё это выложено в виде автоматического корявого перевода. Поэтому вкратце о том, что позволяет делать Ketotek KCX-017.
Тестером можно измерять ёмкость аккумуляторов двумя способами, при заряде или разряде. Эти два варианта подробнее рассматриваются ниже. На дисплее KCX-017 есть четыре поля. Слева направо и сверху вниз это напряжение, ток, ёмкость и номер ячейки памяти.
Измерение ёмкости в процессе заряда аккумулятора
Для включения тестера нужно подключить кабель USB в сторону зарядного устройства. Это может быть зарядка телефона, повербанка и т. п. Причём на этом же торце предусмотрен ещё и разъём micro USB, если есть кабель с таким выходом.
При этом сам дисплей тухнет на секунду, затем показывает нули и потом возвращается в нормальный режим работы. В описании продавца это называется мерцанием.
Стоит сразу сказать, что в режиме измерения ёмкости на заряд не учитываются потери, и результаты измерений будут менее точными, чем на разряд.
Измерение ёмкости в процессе разряда аккумулятора
В этом случае потребуется так называемый нагрузочный резистор. На Алиэкспрессе есть масса копеечных устройств подобного типа с интерфейсом USB. Смысл в том, что резистор будет разряжать аккумулятор гаджета, а вы будете с помощью тестера KCX-017 контролировать отданную ёмкость.
Если вместо ноутбука будет другой гаджет, можно также без проблем измерить ёмкость его аккумулятора. Вариант замеров ёмкости при разряде точнее, поскольку здесь мы видим реальную ёмкость без потерь, которую может отдать аккумуляторная батарея устройства.
Измерение энергопотребления в реальном времени
После подключения внешнего винчестера я также подключил к ноутбуку сканер Canon через Ketotek KCX-017. Сканер не имеет своего адаптера и получает питание через интерфейс USB. Можно делать это с любой периферией и гаджетами с интерфейсом USB. Подключаете и можете видеть расход энергии. Напряжение и ток отображаются в реальном времени, а также можно посмотреть израсходованную ёмкость.
Подключение от компьютера
Поскольку тестер не определяется, как устройство при подключении к Windows, через него можно вести заряд гаджетов и от системного блока. Только в этом случае зарядный ток ограничивается потолком 0,4-0,45 ампера.
Технические характеристики USB Safety Tester j7-t
Диапазон рабочих напряжений: 3.0-30 В
Ток: 0-5.1 А
Функции: Ток на USB разъеме, напряжение, ёмкость, текущая потребляемая мощность
Совместимость с быстрыми зарядными стандартов QC 2.0 и QC 3.0, BC 1.2 и Apple voltage range
Уровень точности: 1 (A Level)
Рабочая температура: от –10 до +60 градусов Цельсия
Выходной разъем выполнен в виде стандартного USB 2.0 разъема. А вот входной штекер для удобства выполнен в виде двухстороннего решения, таким образом тестер USB Safety Tester j7-t можно размещать дисплеем так, чтобы было легче наблюдать и снимать показания.
В принципе, решение удобное, но вопросы вызывает надежность, т.к. тонкая пластинка по центру не выглядит достаточно крепкой и при небрежном обращении вполне себе может отломаться. По крайней мере, у меня создается такое впечатление. Надеюсь, что оно ложное.
Скорость зарядки и сила тока
Появляется другая проблема, которая заключается в напряжении и силе тока в USB-портах. Оно часто меняется и создает большую тепловую энергию, что впоследствии влияет на срок службы батареи. Согласно исследованиям, проведенным в США, при регулярном нагреве аккумулятора до 40 градусов по Цельсию в течение нескольких месяцев его емкость падает до 65%.
Рекомендуем выбирать более современные интерфейсы — они часто окрашены в синий цвет, и на них больше контактов. Очевидно, что зарядка телефона от компьютера через порт USB 3.0 будет осуществляться быстрее, чем через USB 2.0, но в большинстве случаев все равно значительно медленнее, чем через оригинальное зарядное устройство.
По факту, заряжать смартфон от ПК или ноутбука можно, но не стоит этим злоупотреблять — лучше выбрать оригинальный блок питания. Получается, что при зарядке телефона от ПК гораздо больше минусов, чем плюсов. К последним относится только удобство пользователя.
Сравнения адаптеров и USB-кабелей
Настало время продемонстрировать практическую пользу от этих приборчиков с кучей цифр.
Адаптер Apple iPad на 2 А

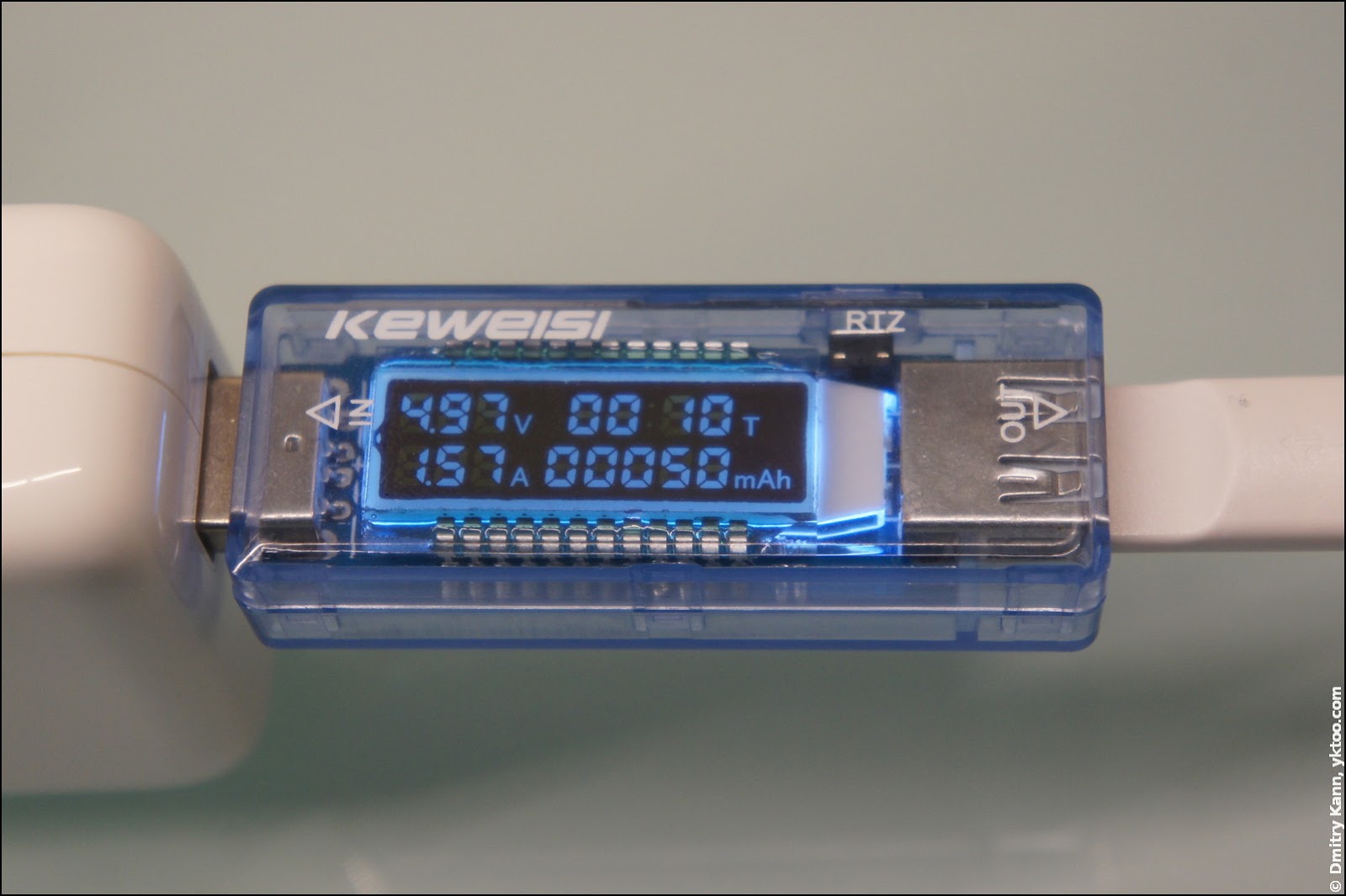

С одним-единственным тестером эппловский адаптер отдаёт 1,57 ампера, напряжение при этом проседает до 4,97 В:
В общем, ток он отдаёт нехотя, и полный свой потенциал может раскрыть лишь с одноимёнными устройствами.
Адаптер ноунейм на 2,1 А
Китайский четырёхпортовик, напротив, демократичен и добросовестно работает с чем угодно. И сейчас я продемонстрирую, что от выбора USB-кабеля ток (т.е. скорость) зарядки зависит не меньше, а порой и больше.
Родной качественный самсунговский кабель от Galaxy Note 4, длина около метра:

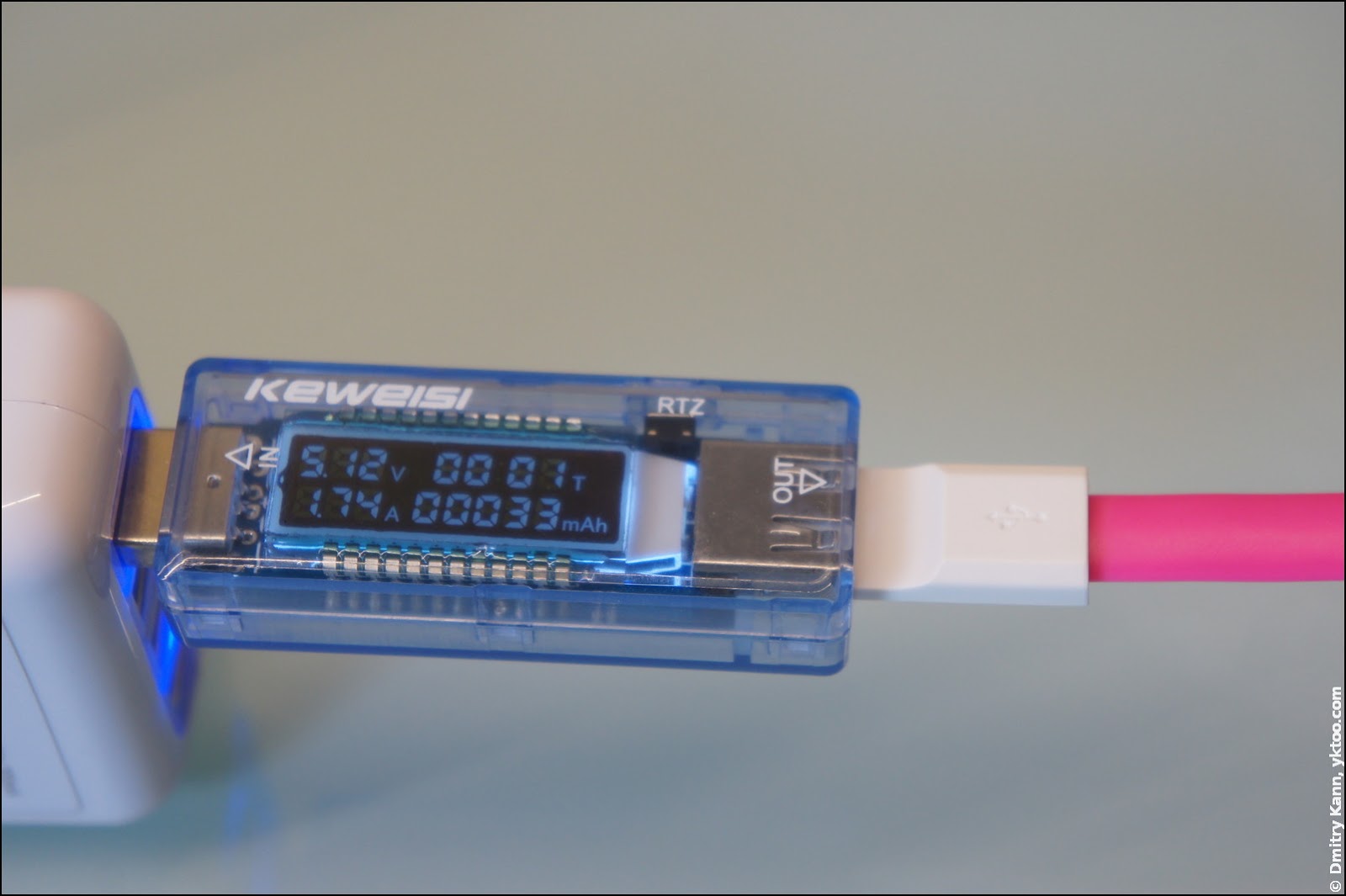

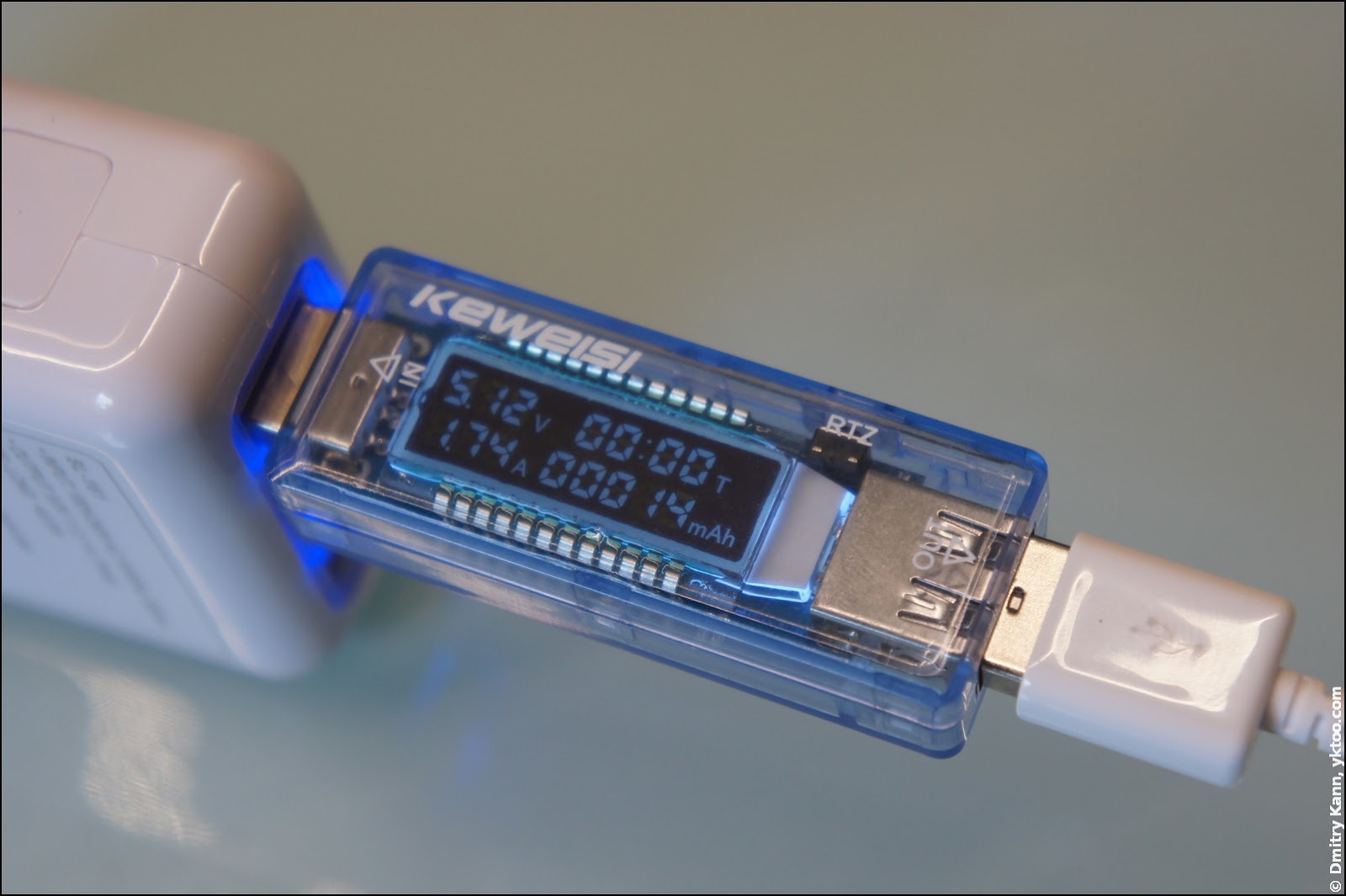

Подключаем телефон — ток заряда 1,74 ампера:

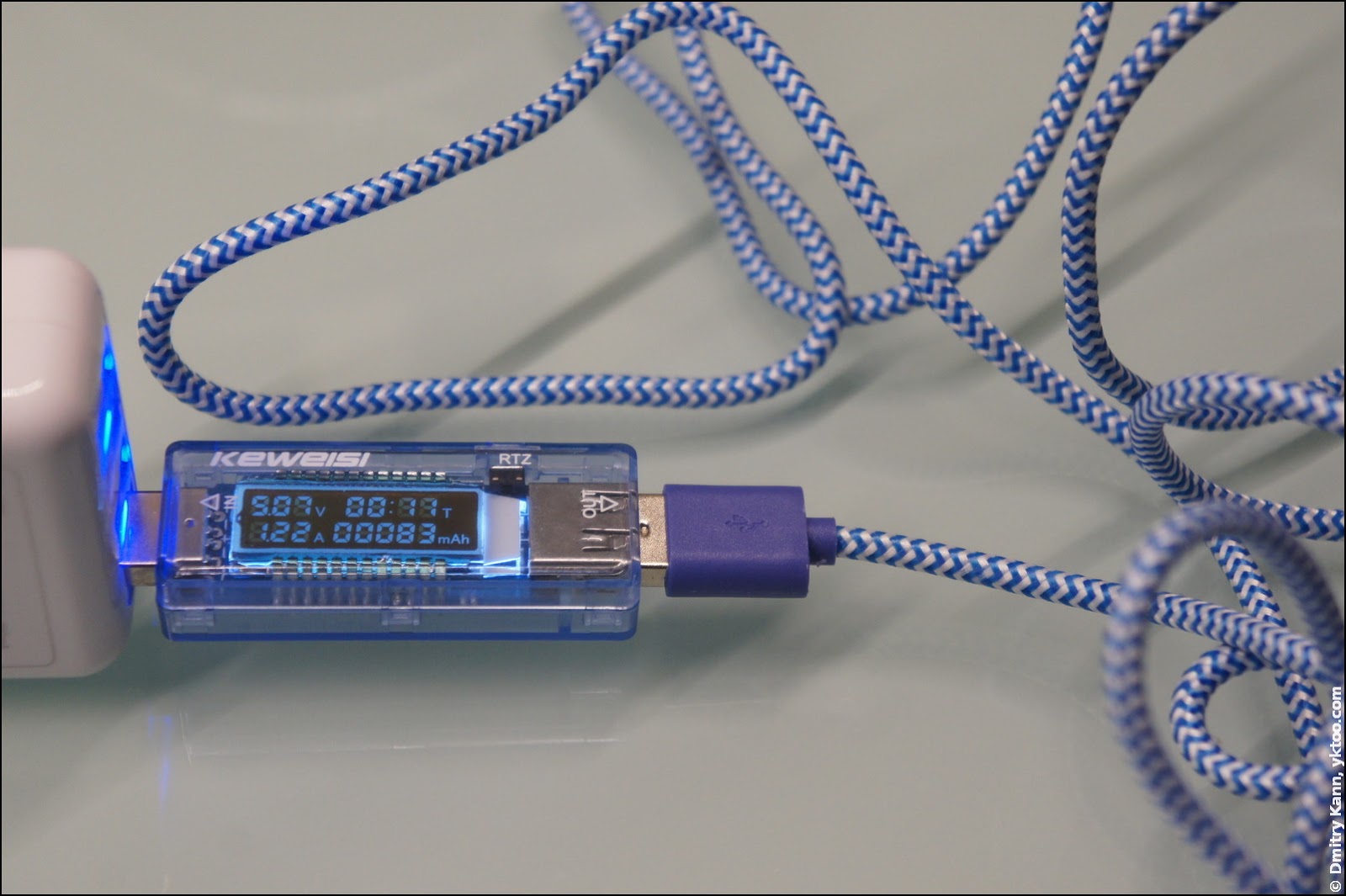

Неродной, но добротный кабель Hema длиной два метра — ток падает до 1,22 А:

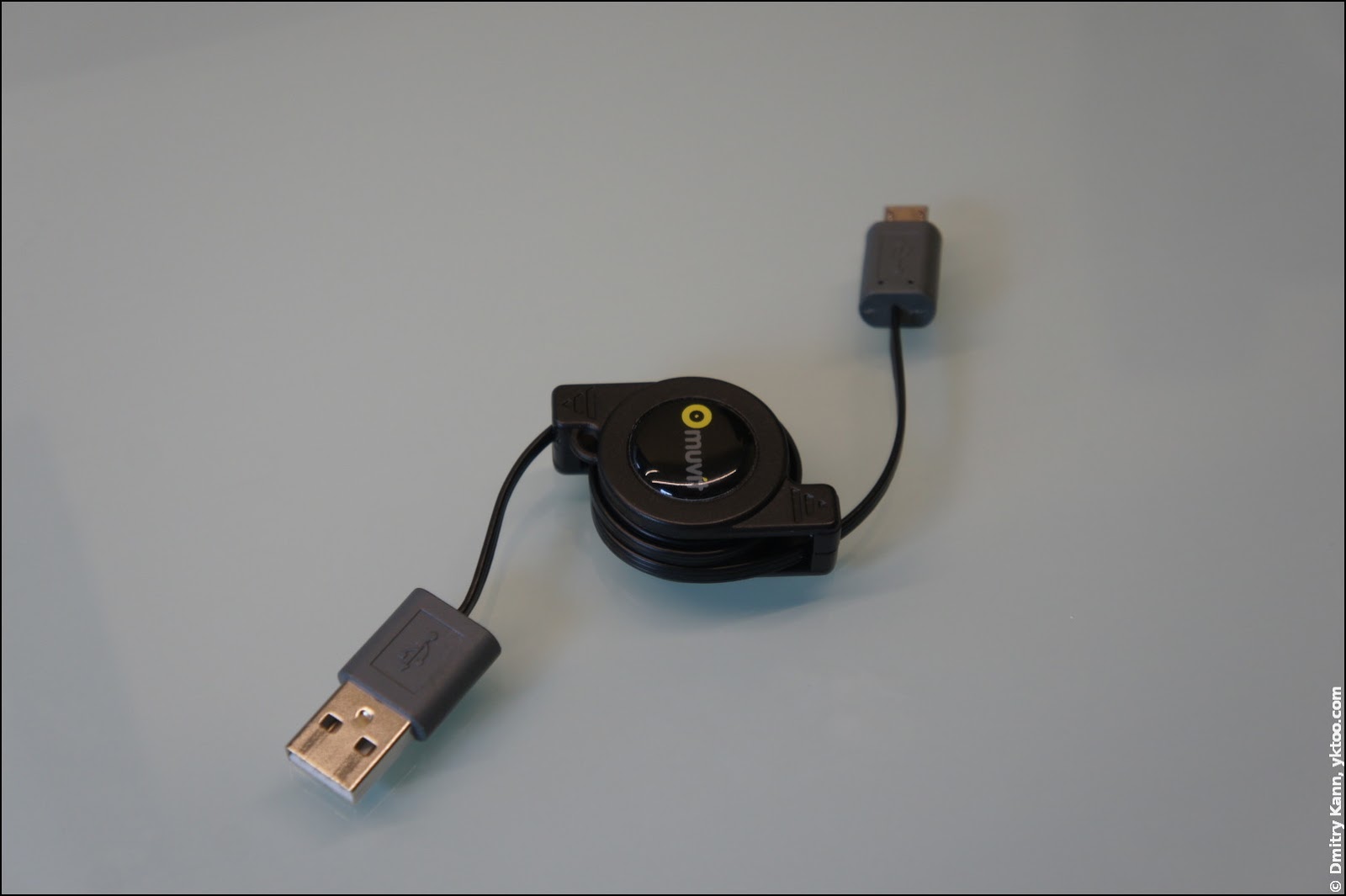

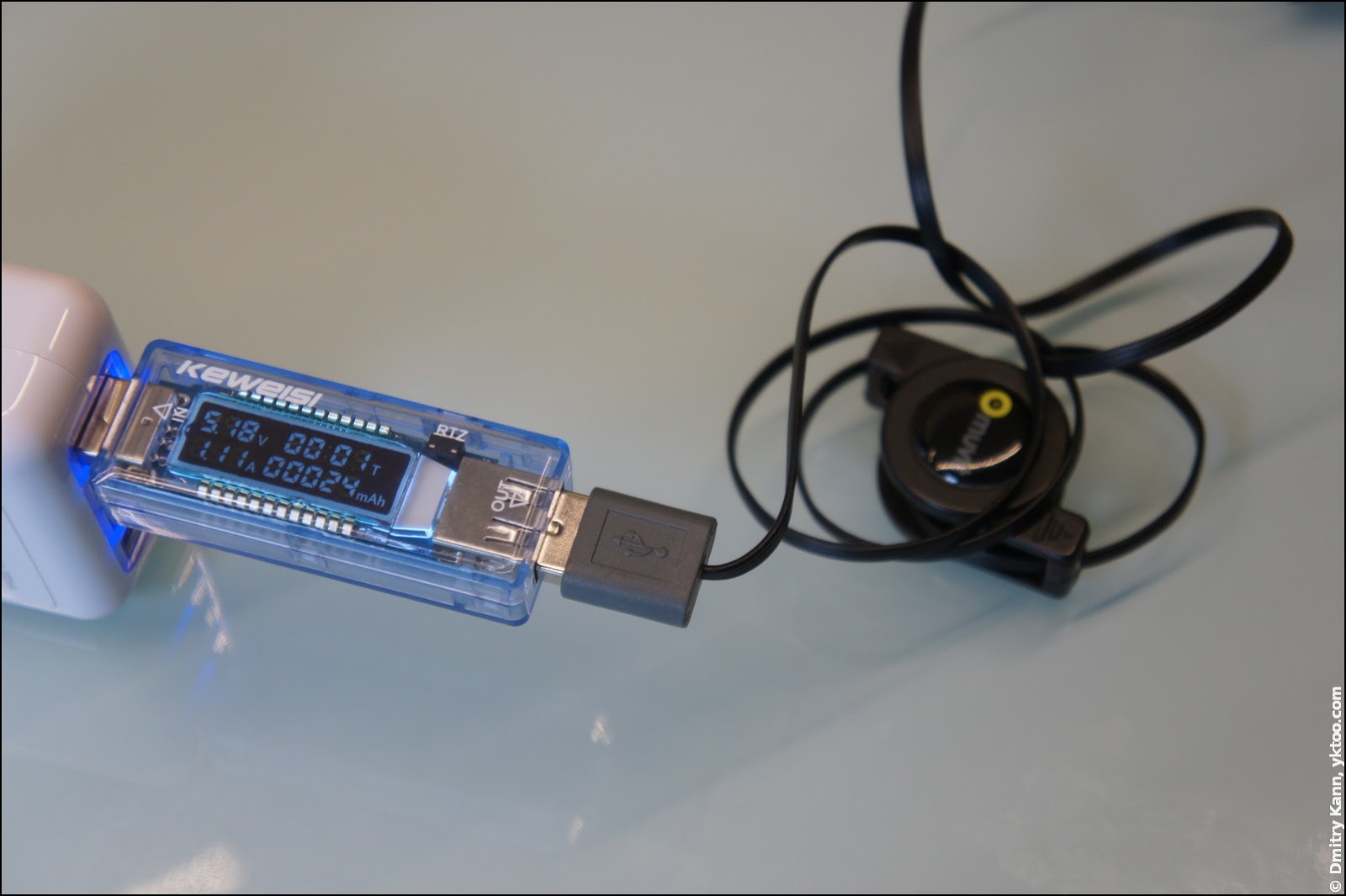

Совсем неродной, очень китайский, но чертовски удобный Muvit Retractable Micro USB, длина в растянутом виде около 70 см:
С ним ток падает ещё сильнее, до 1,11 А:
Столь же китайский, тоже очень удобный, но уже совершенно безымянный суперкомпакт длиною 20 см. Стоят они на том же Ибее пару евро за пучок, а фишка в том, что его концы примагничиваются друг к другу:
А теперь сюрприз — ток заряда с ним точно такой же, как и с оригинальным, 1,74 А:

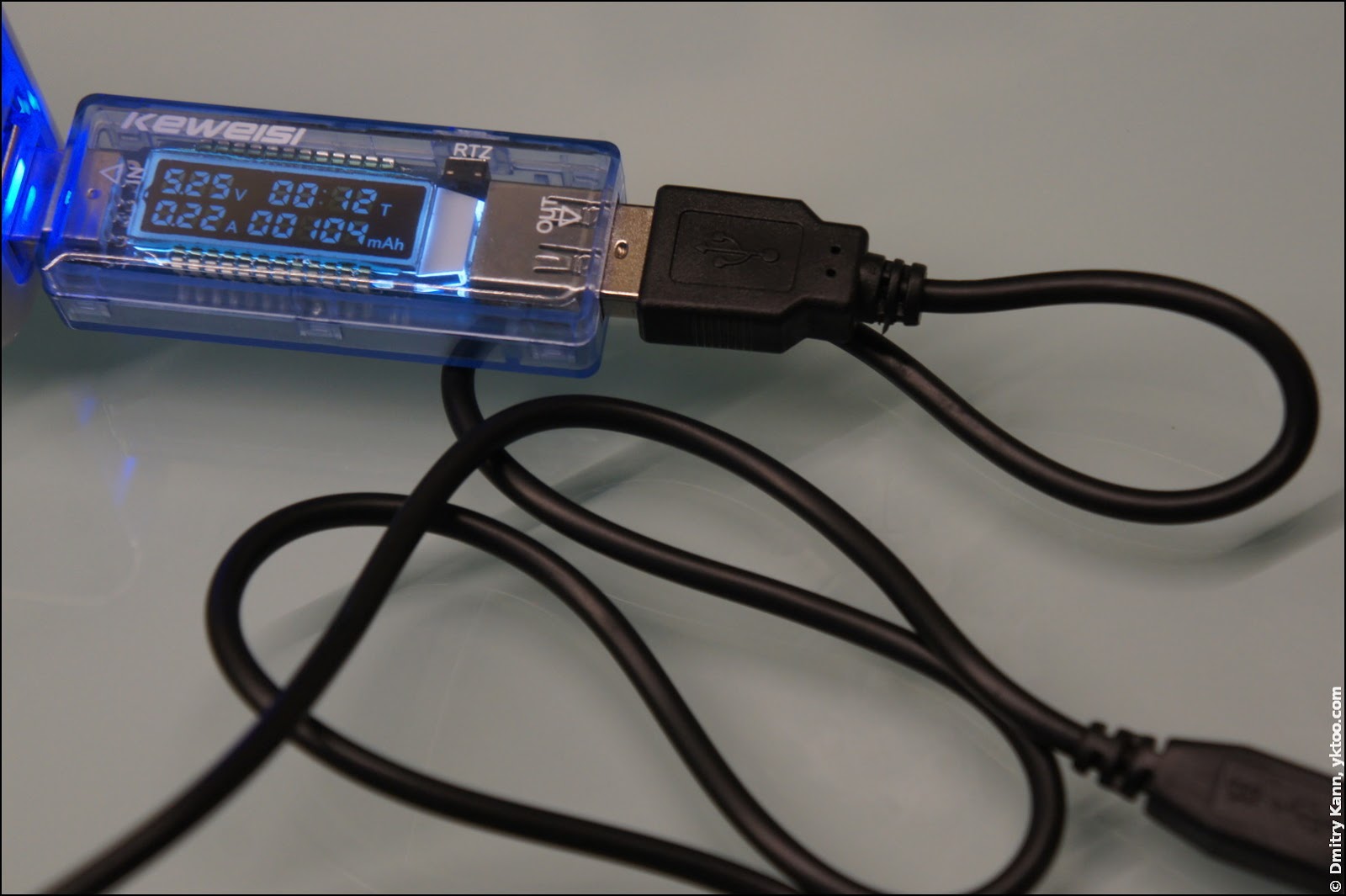

Но основной сюрприз впереди. Совершенный и окончательный китайский ноунейм, прибывший с каким-то копеечным гаджетом — кабель Micro USB длиной около полуметра, на вид совершенно обычный. Но внешность, как выяснилось, обманчива: ток заряда с ним падает до 220 мА, то есть почти в восемь раз!

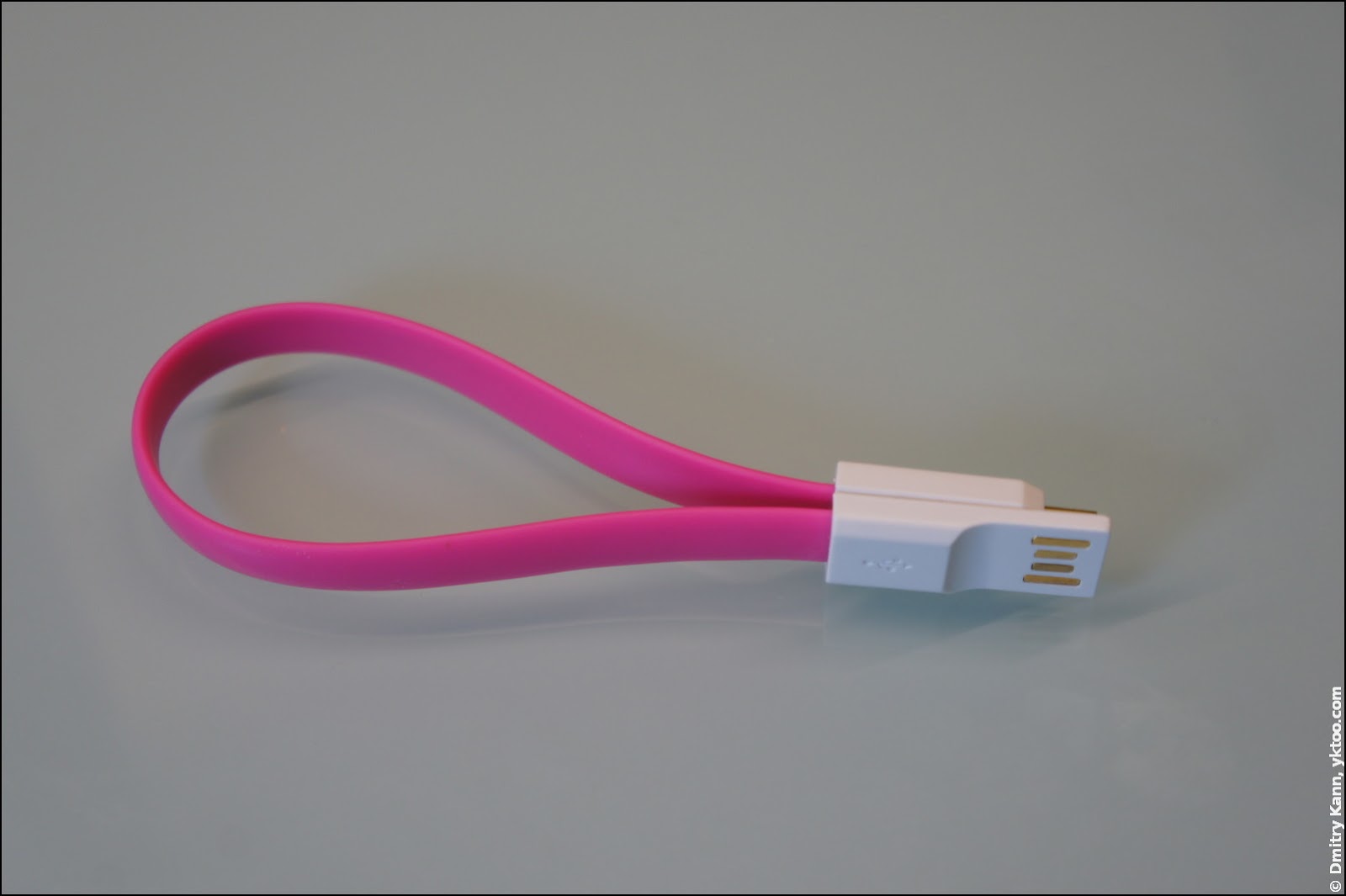

Телефон через это чудесное изделие будет заряжаться, соответственно, в восемь раз дольше. Такие дела.

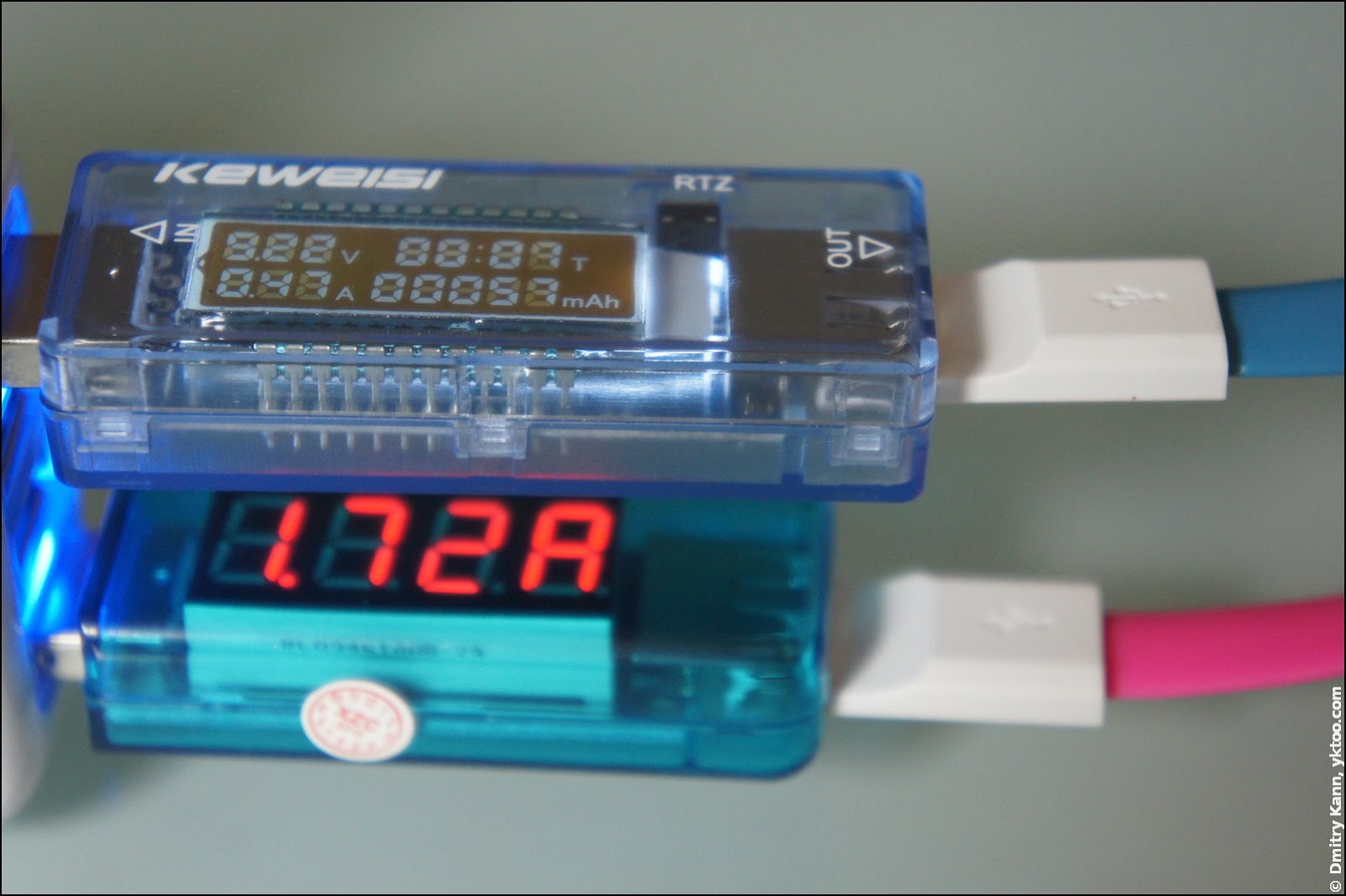

Теперь проверим одновременную зарядку двух устройств. Суммарный ток даже слегка превысил обещанные 2,1 А:
Активный USB-хаб
В результате экспериментов выше можно вполне считать магнитный кабель-коротышку референсным.
Заменим адаптер на активный USB-хаб (оснащённый двухамперным блоком питания):

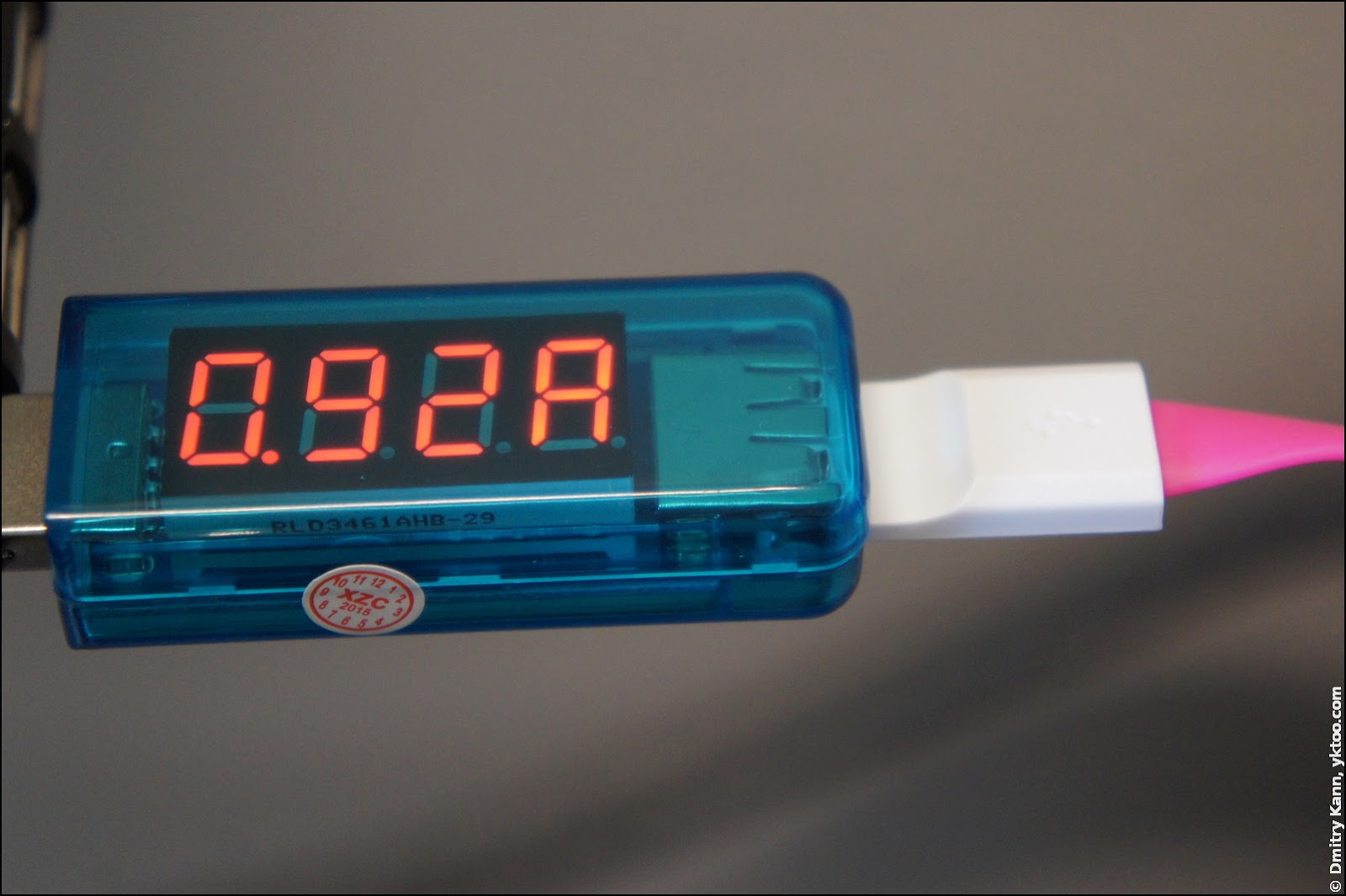

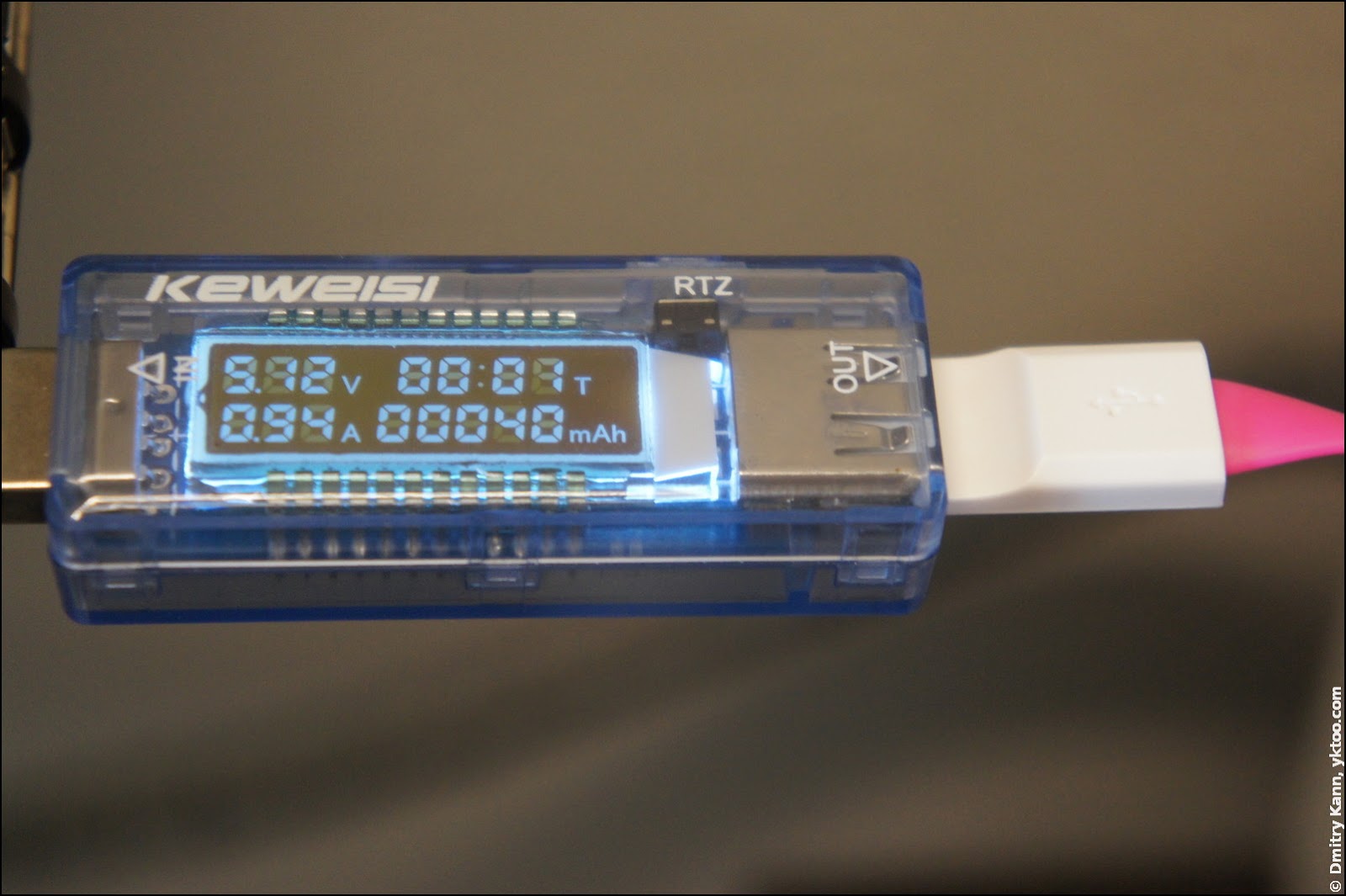

С нашим референсным розовым шнурком ток падает почти вдвое. Модель №1 с этим согласна:
Адаптер Samsung Galaxy Note 4

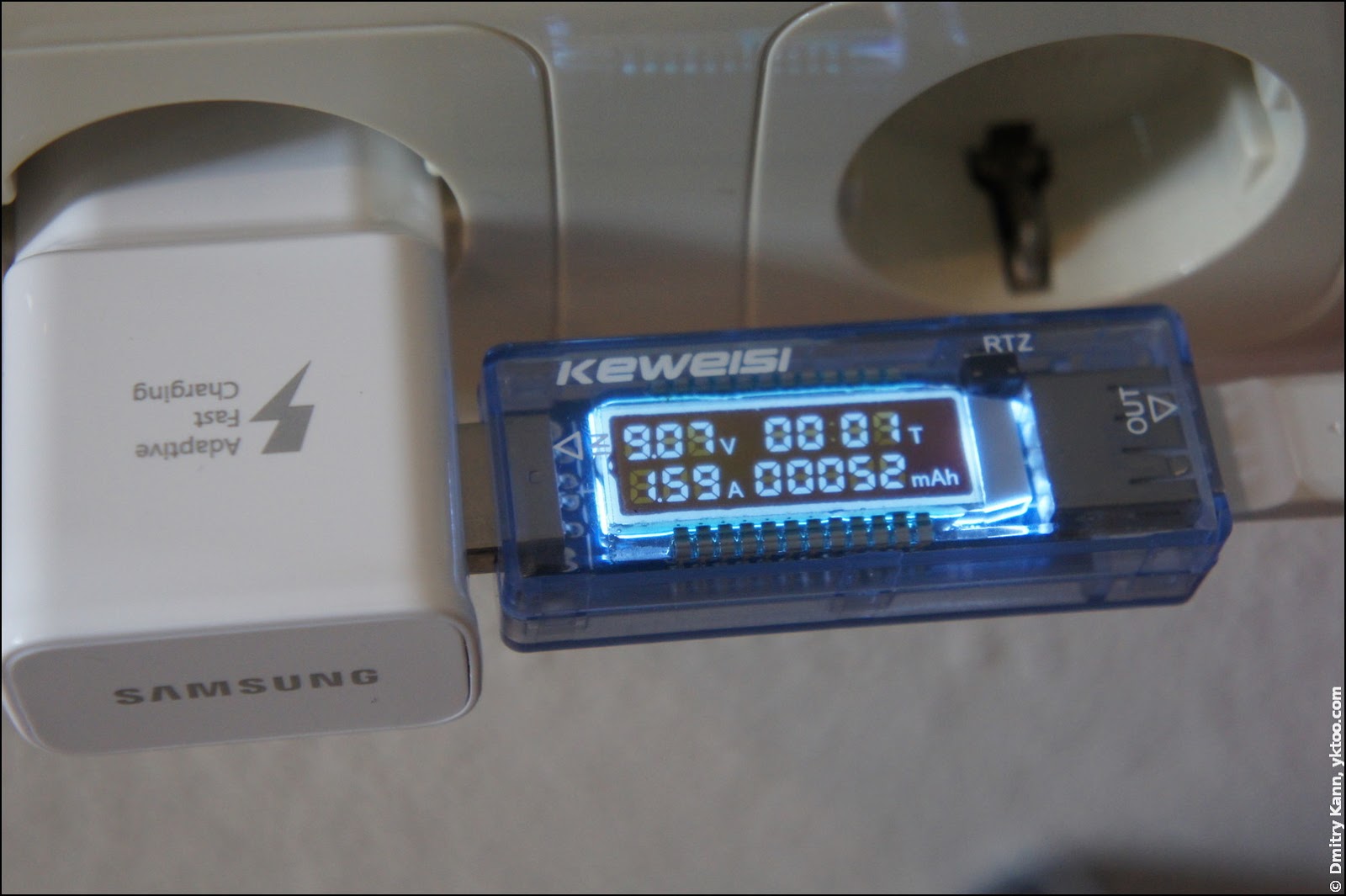

Теперь самое экзотичное. Последний писк моды, адаптер от Samsung Galaxy Note 4 (макс. выходной ток 2,1 А), украшенный надписью Adaptive Fast Charging, на вид похож на миллион других USB-адаптеров, и на холостом ходу выдаёт ожидаемые 5 вольт.
Однако если к нему подключить именно тот девайс, для которого он предназначен, то он ВНЕЗАПНО начинает выдавать напряжение 9 вольт!
Ток при этом почти такой же, соответственно, аккумулятор должен заряжаться почти вдвое быстрее. Остаётся надеяться, что схема адаптивной зарядки не ошибается в выборе напряжения и для других устройств будет выдавать нормальные пять вольт.
Судя по всему, самсунговцы засунули в него ещё и немаленький конденсатор, поскольку, отключенный от сети, он ещё продолжает питать тестер с полминуты:
Зачем он нужен?
Основная функция этого простенького аксессуара заключается в измерении напряжения и силы тока, которые проходят от источника питания к приёмнику. Другими словами, USB-тестер — это своеобразное звено в цепи передачи энергии, которая обычно выглядит следующим образом:
Источник питания — (USB-порт, сетевая розетка, портативный аккумулятор) — блок питания из комплекта к устройству — кабель — приёмник (смартфон, планшет и т.д.).
И сейчас мы подходим к самому главному вопросу: зачем оно всё надо? Дело в том, что наш USB-детектор поможет найти те зарядные устройства, которым пора отправляться на покой. Тут все просто. Если на самом блоке питания указано, что аксессуар имеет на выходе 2 ампера, а наш USB-тестер показывает реальные 0,7 — 0,8 мА, то выходит, что зарядник не соответствует заявленным характеристикам и весьма неэффективно будет подзаряжать ваше мобильное устройство.
На фоне всех моих личных блоков питания явно выделяются аксессуары от Apple. Если на корпусе зарядника указано 1А, значит по результатам измерения мы получим результат не ниже заявленного, а на практике еще и выше. В среднем, сила тока выровнялась на отметке в 1,18 А.
Важно помнить, что конечный показатель может зависеть от многих факторов, а не только от качества самого блока питания. Мутной воды в чистоту эксперимента может добавить и кабель (длина, диаметр сечения, экранирование) и сам приёмник энергии
Лучше всего измерения проводить при помощи аксессуаров из комплекта к конкретному устройству. В цепи где кабель от Nokia, зарядное устройство от Samsung, а заряжаете вы смартфон Lenovo может быть много самых разных погрешностей.
Подчас цепь передачи энергии может выглядеть еще и так:
Источник питания (сетевая розетка) — кабель Micro USB — портативный аккумулятор. И вот тут мы подходим к самому интересному.
Для многих пользователей уже давно не секрет, что не все портативные аккумуляторы (особенно это касается китайских noname-поделок) имеют реальную емкость, которая соответствует заявленной. Например, батарейка с 20 000 мАч на самом же деле может подзарядить ваш смартфон с аккумулятором в 3 000 мАч всего лишь полтора — два раза. Наш USB-тестер пригодится, чтобы проверить Power Bank на честность.
Например, ваш портативный АКБ зарядился полностью с нуля за 2,5 часа. При этом ток согласно измерениям USB-тестера составлял в среднем 1,18 А. Чтобы узнать реальную емкость вашего аккумулятора, достаточно перемножить эти два параметра между собой. Таким образом, 1180 мА * 2,5 = 2 950 мАч. Последнее значение и будет являться реальной емкостью вашего аккумулятора и, если на корпусе самой батарейки указано, что он имеет объем в 5 000 мА*ч, то поздравлять вас, к сожалению, не с чем.
Кроме того, при помощи этой полезной штуковины можно проверить какой в действительности ток отдает аккумулятор заряжаемому устройству. На некоторых батарейках имеется сразу два USB разъема. Обычно на выходе первого сила тока равна 1 амперу, то на выходе второго она может быть заявлена уже в 2.1 А.
Так, в моем случае эксперимент показал, что все — обман! USB-порт с маркировкой 1 А отдавал ток 0,65 А, а разъем с отметкой в 2,1 А на максимуме смог поделиться током всего лишь 1,12 А.
Чего стоит опасаться в случае зарядки через USB порт?
Ну, во-первых, не стоит опасаться перепадов напряжения, так как сам разъём на ЮЗБ порт имеет то же напряжение, что и в сети и потому беспокоиться об этом не стоит. Переживать стоит только вот о чем, при подключении через ЮЗБ порт компьютер или ноутбук сразу же возьмет и проведет диагностику системы, и если будет обнаружен вирус, компьютер начнет работу: сканирование, удаление и так далее. Работать при таком сканировании будет немного трудновато, особенно если на вашем устройстве имеется интересная такая программа “очищение”. Эта программа не позволит вам проводить работу с компьютером пока не будет очищен вирус, но правда такая проблема в основном возникает с планшетами.
Инструкция по работе и настройке j7-t USB Tester
Так как продавец не положил с прибором никакой инструкции, то пришлось собирать информацию по частям из разных источников и привожу ее далее. Если что-то упустил, то пишите в комментарии, буду дополнять.
Действия многофункциональной кнопки Key:
одно нажатие – переключение режима отображения информации;
два нажатия – сброс счетчика электрического заряда в мАч;
три нажатия – сброс счетчика энергии в Вт*ч;
четыре нажатия – сброс времени;
пять нажатий – установка таймера;
шесть нажатий – изменение языка (английский либо китайский);
длительное нажатие (2с) – полный сброс.
Нажатия необходимо выполнять быстро. Некоторые из них работают только на втором режиме отображения. На первом виде они не работают вообще.
Установка таймера j7-t USB Tester:
Перейдите на второй вид отображения (с подписями значений). Пять раз подряд нажмите кнопку. Значение таймера начнем мигать. По умолчанию, он выключен (положение OFF). Если в течении 2 с не нажимать кнопку, значение применяется и мигание прекращается.
Для изменения значения необходимо нажимать кнопку:
1 раз – для уменьшения;
2 раза для увеличения значения.
Варианты значений и пояснения к ним:
OFF – таймер выключен.
AO – автоматический интеллектуальный режим. Суть работы заключается в том, что если в течении последнего часа работы энергопотребление падает ниже 2W, то тестер автоматически отключает зарядку во избежание перезаряда.
1:00 – 24:00 – время работы в часах с шагом 1 час, по истечении которого тестер отключит нагрузку.
Системное меню тестера j7-t:
Для входа в сервисное меню необходимо зажать кнопку и удерживая ее подключить к источнику. Загрузится сервисное меню. Переключение между видами одинарным нажатием кнопки.
1-й показатель 0.00А – ток, 2-й напряжение. Эти два пункта служат для калибровки показаний по эталонным значения 2А и 5В соответственно.
Внимание! Не вносите изменения, если не обладаете эталонными нагрузкой и источником питания. Иначе показания будут неверными
3-й параметр >30.0V устанавливает максимальное напряжение при котором тестер отключает нагрузку.
4-й параметр устанавливает минимальное значение напряжения для отключения нагрузки.
5-й параметр отвечает за максимальный ток отключения нагрузки. При превышении выдается звуковой сигнал.
6-й параметр устанавливает коэффициент измеряемой ёмкости в mAh. Отображается в скобочках на втором экране. Можно использовать для корректировки значений с учетом разницы номинальных напряжений на USB выходе и контактах аккумулятора.
7-й экран покажет информацию о производителе. На скриншоте не отображен.
Изменение параметров активируется двойным нажатием кнопки. Значения начинают мигать. Если не выполнять над ними действий, то через 2 с они активируются и сохраняются, перестают мигать. В параметрах 3-6 изменения производятся одним нажатием уменьшение, двойное нажатие – увеличение значения. Если после нажатия кнопку удерживать, то происходит непрерывное изменение параметра до достижения
Калибровка по току и по напряжению
Входим в сервисное меню, 1-й параметр. Далее подключаем эталонную нагрузку 2А. Смотрим на значение на экране. Если отличается от 2.0А, то активируем двойным нажатием изменение. Параметр начинает мигать. После этого снова нажимаем два раза для установки значения в 2.0А. Ждем 2 секунды для применения изменений. Значение перестанет мигать.
Калибровка по напряжению происходит путем подачи на вход тестера эталонных 5.0 В. Переходим на 2-й экран. Изменение параметра происходит аналогично калибровке по току.
Сброс на заводские настройки
На первом экране (калибровки по току 0.00А) без нагрузки нажимаем и удерживаем кнопку до звукового сигнала, надписи “RESET” и перезагрузки устройства в рабочем режиме.
Выход из сервисного меню происходит путем отключения питания устройства.
Функционал устройства и рабочие режимы USB Safety Tester j7-t
После первого запуска устройства на экране у меня отобразился режим тестирования USB порта. Это понятно из того, какую информацию показывает данный экран. Слева видно 4 строки с напряжениями на каждом контакте USB разъема. Справа дополнительная информация – сопротивление, температура внутри устройства, время работы с момента сброса, потребляемый ток.
USB Safety Tester j7-t обладает одной кнопочкой Key, при однократном нажатии на которую происходит изменение информации на дисплее. Этой же кнопкой выполняется сброс показаний. При зажатии кнопки Key в течении 2 секунд происходит полное обнуление и действие подтверждается звуковым сигналом. Есть так же функция неполного сброса, когда обнуляется лишь часть данных. Детальнее далее.
Второй отображаемый экран стал сюрпризом, так как он у меня показывается с подписями на китайском языке. Интуитивно все понятно, но немного смущает.
Данный вид отображения отличается расположением данных. Китайский можно изменить на английский путем быстрого 6 кратного нажимания кнопки находясь на экране с китайскими надписями. После это прибор показал более понятные подписи. Подробнее о действиях многофункциональной кнопки и настройке тестера читайте ниже в разделе Инструкция по работе и настройке j7-t USB Tester.
Нажав на кнопку Key еще раз переходим к третьему варианту отображения. При последующих нажатиях циклически по предыдущим вариантам.
В данном режиме хорошо представлены значения напряжения и тока, а так же доступна информация по ёмкости и энергии в Ампер-часах и Ватт-часах соответственно. Тут же отображена текущая потребляемая мощность и время с момента полного сброса.
Проверьте выходную мощность USB-порта в Windows 10
Порт USB с малой выходной мощностью не только требует много времени для зарядки телефонов или наушников, но также может не обеспечивать достаточную мощность для правильного функционирования других периферийных устройств. К счастью, легко измерить выходную мощность порта USB на ПК с Windows 10. Вот как это сделать:
Проверьте выходную мощность USB с помощью диспетчера устройств Windows
Windows 10 предлагает встроенный метод для проверки текущего состояния питания всех USB-портов компьютера. Чтобы проверить это, вам нужно перейти в диспетчер устройств Windows.
Чтобы открыть Диспетчер устройств Windows, перейдите в Панель управления -> Диспетчер устройств.
Программы для Windows, мобильные приложения, игры — ВСЁ БЕСПЛАТНО, в нашем закрытом телеграмм канале — Подписывайтесь:)
Примечание. Если вы не можете найти Диспетчер устройств, перейдите в режим просмотра «Маленькие значки» на панели управления, щелкнув раскрывающееся меню «Просмотр по» в правом верхнем углу. В противном случае вы можете искать «Диспетчер устройств» в окне поиска Windows.
В окне диспетчера устройств прокрутите вниз и дважды щелкните «Контроллеры универсальной последовательной шины».
Здесь вы можете увидеть список всех доступных USB-портов на вашем ПК. Дважды щелкните «USB Root Hub», «USB Composite Device» или «Generic USB Hub», чтобы открыть окно «Свойства» для этого конкретного порта.
В новом всплывающем окне перейдите на вкладку «Подробности». Теперь щелкните раскрывающееся меню в разделе «Свойство», прокрутите вниз, если необходимо, и выберите «Данные мощности».
Теперь вы увидите классификацию мощности Microsoft для этого конкретного USB-порта под заголовком «Текущее состояние питания». Он должен находиться в диапазоне от D0 (максимум) до D3 (спящий режим). Если в списке «Возможности питания» D2 и D3 указаны как «Поддерживаемые», это означает, что любое периферийное устройство, подключенное к этому порту, может перевести ПК в спящий режим или вывести его из спящего режима.
Использование стороннего программного обеспечения
Существует несколько сторонних приложений, которые позволяют вам проверять свойства USB в Windows 10. Однако лучшим вариантом для этой работы является USBDeview от NirSoft (Бесплатно). Это портативная утилита, в которой перечислены все USB-устройства, подключенные к вашему компьютеру в данный момент, а также все USB-устройства, которые вы использовали ранее.
Дважды щелкните целевое устройство / порт USB, чтобы получить о нем дополнительную информацию. Подробная информация включает в себя, когда порт последний раз использовался, безопасно ли отключать подключенное устройство (если оно есть), доступная выходная мощность и т. Д. Этот метод сообщает вам точную выходную мощность порта USB на вашем компьютере с Windows 10.
Использование специализированного оборудования
Наконец, вы также можете использовать специальное оборудование для проверки выходной мощности портов USB на вашем компьютере. Вы можете положиться на USB-вольтметры для измерения входного напряжения, тока, мощности, емкости и энергии порта. Обычно они стоят от 5 до 25 долларов (от 350 до 1000 рупий) и совместимы с телефонами, внешними банками и т. Д.
Проверить USB-вольтметры на Amazon.
Выводы и рекомендации по USB Safety Tester j7-t
В целом неплохой прибор для тестирования повербанков, зарядников и других устройств с USB портами. Имеет достаточный уровень точности для получения объективных данных. Могу смело рекомендовать к покупке. По всем вопросам пишите в комментарии.
Покупал по данной ссылке – тут, а тут еще больше предложений.
От 7% до 15% возврат с каждого заказа на AliExpress — https://goo.gl/tbQjRJ
Обзоры посылок из Китая на канале technoKIT — https://www.youtube.com/playlist?list=PLxmYMYVBb_G1wxC1iMcCYckR4VnWqv_vM
Подписаться на канал technoKIT — https://www.youtube.com/c/technoKIT?sub_confirmation=1
Видео-инструкция по эксплуатации и настройке тестера USB Safety Tester J7-t
