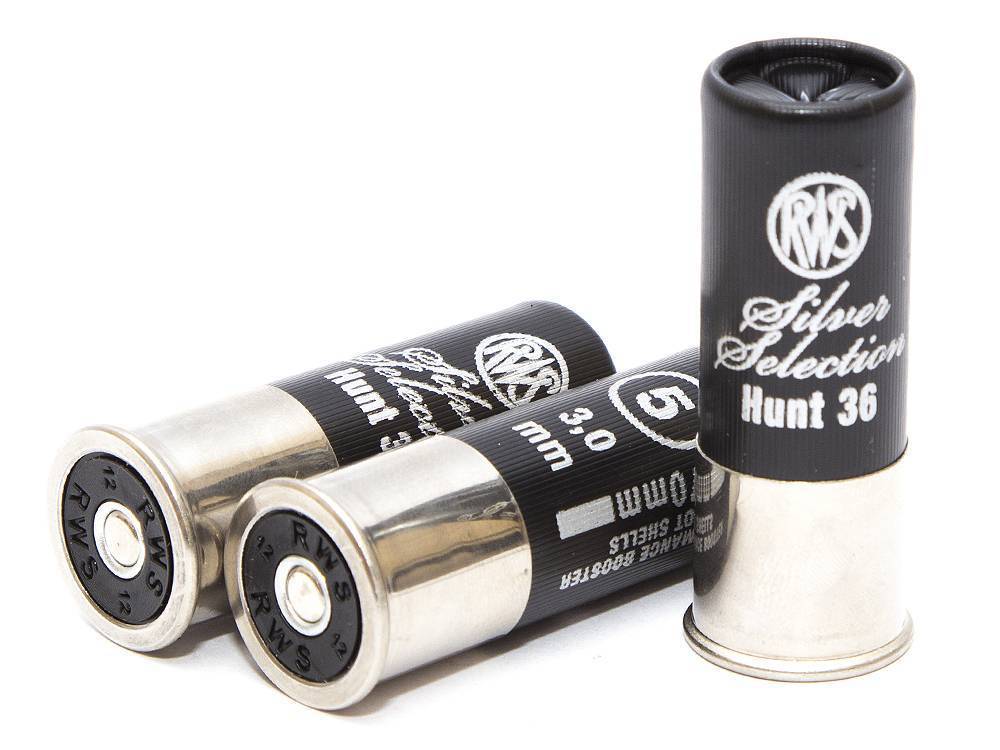

Применяемые боеприпасы

Для ружья ИЖ-54, охотники и спортсмены используют различные типы патронов 12 калибра, которые значительно отличаются друг от друга. Что бы легче разобраться в боеприпасом для стрельбы, их разделяют на три вида:

дробовые (стандартные, усиленные, спортивные)
картечь;
пулевые.

Дробовый заряд

Большой калибр патрона гарантирует большее количество дробинок. Обычный размер поражающих элементов от 1,5 до 5мм. Патрон под 12 калибр считается немаленьким и отдача после выстрела сильно ощутима. Чем мощней отдача, тем меньше точность попадания. Отдача зависит от количества пороха.

Покупные патроны более-менее сбалансированы по количеству дроби и пороха. А при самостоятельном снаряжении патронов дробью, профессиональные охотники учитывают, что большой вес заряда уменьшает его начальную скорость и дистанцию выстрела.

Такой боеприпас можно использовать на ближней дистанции. Ну и наоборот, соответственно. Однако слишком мало дроби резко снижает вероятность попадания. По этой причине, большинство охотников придерживаются рекомендаций. Большинство, но не все. картечь

При этом дробь может быть, как согласованной, так и несогласованной. Кроме того, поражающие элементы могут быть мягкими или твёрдыми.

Мягкая дробь применяется для стрельбы на небольших дистанциях, а твёрдая для стрельбы на удалении. В зависимости от этого охотник подбирает оптимальный вариант боезаряда.

Пулевые

Данный тип боеприпаса используется для охоты на крупного зверя. Хотя для этого лучше применять нарезной карабин. Но охота на крупного зверя с ружьём ИЖ-54 велась и ведётся. В зависимости от размера дичи подбирается масса пули.

Чем крупнее зверь, тем соответственно тяжелее пуля. Её вес может доходить до 40 грамм. Особенностью пули, является её деформация при попадании в животное. Для добычи мелкой дичи применяют более лёгкие поражающие элементы от 25 до 28 грамм, не имеющие свойства деформироваться.

Для отстрела добычи на расстоянии 50-60 метров, используется тяжёлая калиберная пуля с пояском. Её отличительная черта — убойная мощь.

Производители патронов

Выбрать даже несколько фирм, производящих патроны 12 калибра с положительными отзывами не представляется возможным. Продукция пользуется спросом у постоянных клиентов, но есть и те, кому боеприпасы не пришлись по душе.

Однозначно можно утверждать, что качество российских патронов становится конкурентоспособным и в некоторых случаях превосходит иностранные аналоги.

Конструкция и устройство

Для изготовления ружья ИЖ-54 использовались особые ствольные заготовки 50А, выполненные из стали с большим содержанием углерода. Сплав металла проходил неоднократную процедуру термической обработки и холодной закалки, в результате чего его прочность возросла в разы. Данная технология оказалась настолько эффективной, что Ижевский механический завод не стал от нее отказываться в течение нескольких десятилетий. Остальные металлические детали также имели высокое качество за счет прочной, но облегченной стали.

Экземпляры, выпущенные в период с 1954 по 1960 годы, отличаются твердой спайкой стволов. Для этого инженеры использовали специальные межствольные планки, устанавливаемые по всей длине. Однако в 1961 году технология была заменена на простую ствольную муфту. С одной стороны, это значительно уменьшило вес оружия. С другой — качество спайки немного снизилось, из-за чего владельцы начинали жаловаться, что стволы расшатываются после первой тысячи выстрелов. Хотя именно из-за упрощенной конструкции ружье стало стоить на порядок меньше.

Конструкция ИЖ-54

Стволы ИЖ-54 изнутри покрыты хромом, что еще больше увеличивает прочность стали, а также срок ее эксплуатации. Что касается внешней обработки, то тут инженеры выбирали одно из двух: либо наносили на металл никель, либо проводили процедуру химического окрашивания. В первом случае ствол приобретал влагоустойчивость и практически полную невосприимчивость к коррозии. Во втором — отличался легким глянцевым оттенком, который придавал оружию элитный внешний вид. Не трудно догадаться, что технология химической окраски понравилась в первую очередь коллекционерам.

Еще одной конструктивной особенностью ружья ИЖ-54 является механизм запирания стволов, который в более ранних версиях состоял из болта Гринера, а в новых модификациях — имеет форму запирающего крючка. Данная система позволяет свести к нулю вероятность совершения случайного выстрела, если ствольная коробка не находится на месте. До тех пор, пока крючок не произведет запирание стволов, боек попросту не сможет ударить по патронам. Такая особенность использовалась во всех модификациях, выпущенных после 1957 года.

Также на протяжении всего периода эволюции оружия в его конструкцию и устройство вводились новые изменения, улучшающие технические характеристики. Вот лишь несколько особенностей, которые можно встретить у модифицированных моделей:

утолщенные стволы, применяемые для патронов с большим пороховым зарядом;
прочная стальная коробка, гарантирующая длительный срок эксплуатации ружья;
замена мелких деталей механизма на каленые — увеличивают прочность устройства;
замена двух экстракторов стволов на один общий — упрощает процедуру разборки;
более мягкий спусковой крючок — упрощает процесс стрельбы с дальних дистанций.

Экстрактор гильз и рычаг

В целом оружие осталось во многом схоже с немецким прототипом, несмотря на то, что Пугачев старался сделать ИЖ-54 максимально непохожим на Зауэр. Однако нельзя сказать, что это пошло ружью во вред. О качестве немецкого гладкоствольного оружия для охоты известно во всем мире. А если совместить его с новейшими модификациями и десятилетними наработками Российских инженеров, то получится модель, которая не останется без внимания и через несколько веков.

54-й из пятьдесят седьмого

Конечно, в этой статье не будет сравнения ИЖ-54 с его «модификацией» в 16-м калибре, – ИЖ-57. На суд ружейных охотников выставляется ИЖ-54 выпуска 1957 года.

Возможно, многие поклонники ружей с Апеннинского полуострова обвинят меня в русофильстве по отношению к отечественному оружию Ижевского завода. Соглашусь, когда это касается ружей, произведенных в 50-60-х годах и отчасти в 70-х.

Конечно, про итальянских оружейников плохо сказать язык не повернется. Есть у них ружья выдающиеся, пытающиеся спорить с «островными грандами», такими как «Босс», «Перде», «Голланд»… В области спортивного и самозарядного оружия Италия «впереди планеты всей». Но так ли хорошо, а главное, качественно выполнены доступные бюджетные «иноземные» классические двустволки?

Не буду делать обобщения, но две модели, которые побывали у меня в руках, грубо говоря, особого впечатления не произвели. Знаменитые ружья Фаусти от «трех сестер», – во всяком случае, самая простая модель Dea, восторженных отзывов явно не заслуживает. Внешне «чистенькая», даже приятная в руках двустволка, в аккуратном пластиковом кейсе, расстроила наличием зазора между подушками стволов и колодкой. При таком исполнении можно рассчитывать на скорое появление шата.

Когда мы с приятелем приехали в оружейный салон в надежде приобрести за разумную цену двуствольную горизонталку «Сабатти Saba», она оказалось ружьем из одного ряда с современным ИЖ-43. Грубая машинная работа, «дурацкая», иначе не назовешь, кнопка цевья, тяжеленные спуски. Ружье, подвешенное за спусковой крючок, никак не хотело «щелкнуть» курками, усилие нажатия на гашетку было явно за три килограмма.

На фоне этих двух ружей мой ИЖ-54 выглядит явно предпочтительнее, хотя он давно не в ходу, но расставаться с «живой историей» – одной из лучших или правильнее удачных отечественных двустволок, не позволяет память о первых добычливых охотах и разбитых на стендовых площадкам тарелочках. Теперь перейдем к технической стороне данного ружья, немного затронув некоторые изменения в его конструкции, появившиеся позднее.

То что ИЖ-54 – ружье достаточно крепкое, сомнений не вызывает. Хромированные стволы и специальное покрытие колодки даже на ранних моделях облегчают уход за ружьем. Нет необходимости чистки после каждой охоты, ничего с ружьем не случится, если оно «увидит» шомпол только после окончания длительного выезда на охоту. Казенная часть у 54-го достаточно массивная, толщина ствольных трубок на дульном срезе никак не менее 1,5 мм, что является предпосылкой к хорошему и стабильному бою. Чоковая сверловка достаточной длины и по паспортным данным параболического профиля, что в какой-то мере способствует снижению дульного давления, а при солидной массе ружья отдача получается достаточно комфортной.

Замена английской (прямой) ложи на пистолетную в целом на удобстве стрельбы никак не отразилась, хотя сегодня выйти с легавой по красной дичи, перепелу, коростелю, безусловно, для ружейного охотника приятнее с «деревом» в классическом исполнении.

Позднее бойки спрятали во втулки, называемые многими охотниками брандтрубками. Замена бойка в этой конструкции, по замыслу ижмеха, должна стать проще, но, помимо применения специального приспособления, часто втулки «отказывались» откручиваться.

Намного удобнее была «вращающаяся» антабка на прикладе, чем замененная со временем на обычную. То, что автоматический предохранитель – определенное неудобство на охоте, признается многими стрелками, хотя его переделка много времени не займет и особого умения здесь не нужно. Впрочем, это дело вкуса, заводом же заложена в первоначальном исполнении УСМ дополнительная безопасность.

Изменение длины стволов, укоротившись с 750 мм до 720 мм, на бое и управляемости ружья (изменении центра тяжести) особенно не отразилось. Бой дробью, как было упомянуто выше, был обычно хорош, а вот пулей, во всяком случае мой ИЖ, хотя не сильно, но «крестил». Ниже приведу технические характеристики (могут быть небольшие погрешности в измерениях) моего ИЖ-54, которые, возможно, будут интересны, так как ружье достаточно «возрастное», не затронутое последующими нововведениями.

Длина цельнотянутых стволов – 750 мм; Патронник – 70 мм (фактически 72 мм); Дульные сужения и сверловка: правый ствол – 18,5/18,0, левый ствол – 18,5/17,5; Длина чоков – 40 мм; Длина переходного конуса – 15 мм; Прицельная планка прямая, ширина: 12 мм – 8 мм; Год выпуска: 1957; Курки без отбоя; Ложа прямая; Длина ложи – 370 мм; Длина ружья – 116 мм; Центр тяжести: 71 мм от казны; Вертикальный погиб гребня ложи: передняя часть – 40 мм, в пятке – 70 мм; Питч – 45 мм вниз; Усилие спуска: правый – 1,7 кг, левый – 2,1 кг; Масса: 3400 кг; Шат и коррозия стволов отсутствуют.

12 калибр

Самым популярным и распространенным среди охотников и спортсменов является 12 калибр. Он позволяет стрелять патронами с разной величинами порохового заряда и дроби, при чем можно использовать в патронах дробь самых разных номеров, картечь и пули.

С ружьем 12 калибра охотник, используя соответствующие патроны, может охотиться на самые разные виды дичи, на разных дистанциях стрельбы.

Еще одним его преимуществом является большой выбор патронов, представленных в охотничьих и оружейных магазинах, благодаря этому охотник может подобрать патроны нужные именно ему, подходящих для его ружья и его условий охоты.

Средний диаметр канала ствола у 12 калибра 18,5 мм, но этот параметр сильно отличается у ружей разных производителей, например ружья производства Тульского и Ижевского заводов могут отличаться диаметрами стволов почти на миллиметр.

Ружья 12 калибра можно посоветовать приобретать, в том числе начинающим охотникам, так как он за счет большего количества дроби в патроне прощает новичкам ошибки в стрельбе, позволяя сделать охоту более эффективной.

Наиболее популярными ружьями 12 калибра являются ружья с вертикальным расположением стволов отечественного производства – это ТОЗ-34 и ИЖ-27 (МР-27).

Некоторые охотники считают самыми лучшими ружьями классические двустволки с горизонтальным расположением стволов, наиболее распространенные среди них у наших охотников: ИЖ-54, ИЖ-58, ИЖ-43 (МР-43).

Очень популярны отечественные полуавтоматы МР-153, МР-155. В последние годы очень популярными стали ружья 12 калибра иностранного производства, все большую популярность набирают турецкие ружья.

ИЖ-54. Почему его до сих пор называют «ружьё-мечта»?

С этим ружьём можно ходить на любую, «жившую» в тогдашнем Советском Союзе дичь, в том числе и на «хозяина тайги», медведя. Создаваемое как специализированное спортивное ружье для траншейного стенда на базе охотничьего ружья ИЖ-49 (полной копии немецкого «Зауэра-8», конструкторская документация которого была вывезена из послевоенной Германии на условиях репарации), ружьё действительно получилось очень удачным. Именно с этого ружья Советский Союз вышел на мировой рынок охотничьего и спортивного гладкоствольного оружия.

Все 15 лет качество выпуска этого ружья было стабильно высоким. Каждая деталь проходила проверку после каждой технологической операции. Завод гарантировал сохранение полной работоспособности даже после десяти тысяч выстрелов.

Экспериментировать с ним не решались, экспортная модель всё-таки. В конструкцию, конечно, вносились дополнения и усовершенствования, которые тщательно отрабатывались на других моделях. Каждое, даже рядовое ружьё, украшалось специальной гравировкой. «Штучность» тоже… калибровалась. «Ш1» — просто штучное. «Ш2» — штучное из штучных, ну вааще! Свыше 70 000 этих прекрасных ружей из полумиллиона выпущенных заводом вообще ушли на экспорт.

ИЖ-54 Фото: guns.allzip.org

Если смотреть на ИЖ-54 с современной точки зрения, ружьё это — классическая двустволка-горизонталка. А ведь ИЖ-54 — первая в отечественной истории оружия модель бескурковой двустволки.

Стволы сначала делали 750 мм, после укоротили до 730 мм.
Калибр: 12 гладкоствольный.
Длина патронников: 70 мм.
Дульные сужения стволов: правого — получок (0,5 мм), левого — чок (1,0 мм).
Масса ружья: от 3,3 кг (ствол 730 мм) до 3,5 кг (ствол 750 мм).
Материал ложи: бук (рядовое) или орех (штучное исполнение).
Форма приклада: «пистолетная» или «винтовочная» с прямой шейкой.

Из конструктивных особенностей ИЖ-54 можно отметить следующее. Тройное запирание стволов; снизу на два специальных крюка, сверху на болт Гринера, позаимствованный из «Зауэра-8». Коробка из прочной стали, надёжное запирание в трёх точках, калёные, прошедшие несколько степеней проверки детали механизма и утолщённые стволы дают возможность стрельбы самыми мощными (для 12-го калибра) зарядами.

Общий экстрактор для обоих стволов. Мягкий, «спортивный», очень комфортный спуск курка. Бойки, разбивающие капсюль, движутся в специальных, закалённых и покрытых хромом трубках. Рычаг открывания расположен сверху. Ружьё переламывается резким сдвигом рычага вправо до отказа. Курки взводятся при «переламывании» ружья.

И. Б. Лысюк, «Охота» Фото: Источник

Автоматический предохранитель, запирающий одновременно спусковые крючки и шептала, обеспечивал высокую безопасность обращения с заряженным ружьем. Ружьё легко разбирается на три части. Тогда это тоже было в новинку.

Хромированные каналы стволов и патронники обеспечивали повышенную защиту от коррозии, снаружи стволы покрывались чёрным хромом или английским «ржавым лаком», очень прочным и долговечным покрытием.

За счёт большого веса и конструктивных особенностей отдача при выстреле небольшая, стрелять даже тяжелыми зарядами (дробь или пуля) с большим количеством пороха довольно комфортно.

За освоение производства ружья модели ИЖ-54 Ижевский механический завод был награжден Малой золотой медалью и Дипломом первой степени. В 1958 году на Всемирной выставке в Брюсселе ружья из Удмуртии, наряду с ружьями Тульского оружейного завода, заслужили Диплом почета.

Именно это ружьё послужило прототипом ИЖ-57 (тот же 54-й только несколько упрощённый, 16-го калибра), ИЖ-58 и, наконец, ИЖ-26, которое выпускалось на конвейере Ижевского механического завода почти 30 лет.

ИЖ-54 Фото: Источник

Сегодня найти такое ружьё в хорошем состоянии и за адекватную цену тяжело, но ещё можно. Наиболее ценятся экземпляры с оригинальной ореховой ложей и длинными, 750 мм, стволами. Но цены растут не по дням, а по часам. Наибольшую цену, которую я нашел в Интернете — 390 000 российских рублей, почти 13 000 американских долларов.

И прикол напоследок. Наберите в поисковой строке любого браузера ru.wikipedia.org/wiki/ИЖ-54 и обнаружите, что, к сожалению, статьи про это прекрасное ружьё в Википедии просто нет!

Теги: история оружия, ружье, гладкоствольное оружие, двустволка

Конструкция и устройство

Конструкция ИЖ-54

утолщенные стволы, применяемые для патронов с большим пороховым зарядом;
прочная стальная коробка, гарантирующая длительный срок эксплуатации ружья;
замена мелких деталей механизма на каленые — увеличивают прочность устройства;
замена двух экстракторов стволов на один общий — упрощает процедуру разборки;
более мягкий спусковой крючок — упрощает процесс стрельбы с дальних дистанций.

Экстрактор гильз и рычаг

Особенности конструкции

ИЖ-12 — это довольно старый представитель советских охотничьих и спортивных ружей, выпускалось это оружие с 1962 по 1974 годы. Это оружие является одним из первых серийных бокфлинтов советского производства, и, пожалуй, одним из лучших по сей день, если говорить о массовых недорогих отечественных двустволках-вертикалках.

Ружья модели ИЖ-12 предназначены для стрельбы дробью в условиях любительской и промысловой охоты и характеризуются следующими конструктивными признаками:

Стволы отъемные, расположены в вертикальной плоскости, соединены с помощью казенной муфты и междуствольных планок. Каналы стволов хромированы. Цевье отъемное, закрепляется с помощью защелки рычажного типа. Запирание стволов в колодке одинарное и осуществляется на крюк стволов широкой запорной планкой. В открытом положении стволов рычаг запора удерживается специальным фиксатором, автоматически освобождающим рычаг при закрывании стволов.

Ударно-спусковой механизм расположен в колодке и на отдельном основании (личинке), курки возвратные («с отбоем») выполнены раздельно от бойков. Боевые пружины цилиндрические спиральные.

Постановка курков на боевые взводы и сжатие боевых пружин осуществляется посредством шарнира, рычагов-взводителей и штоков при открывании стволов. Предохранитель автоматический, запирает непосредственно шептала только при взведенных курках. При спущенных курках кнопка предохранителя работает вхолостую, т. е. при включении предохранителя (кнопка находится в заднем положении) флажки предохранителя не запирают шептал. При последующем взведении курков (открыванием стволов) флажки предохранителя автоматически запирают шептала.

Конструкция предохранителя ИЖ-12 обеспечивает возможность безударного спуска курков с боевого взвода. Для этого надо при полностью открытых стволах и выключенной кнопке предохранителя (переднее положение) нажать на оба спусковых крючка и плавно закрыть стволы.

Для повышения безопасности эксплуатации ружья, с целью предотвращения выстрелов при случайных срывах курков с боевого взвода (без нажатия на спусковой крючок) ударно-спусковой механизм снабжен перехватывателями курков (интерсепторами).

Нужно помнить, что всякое огнестрельное оружие, несмотря на наличие в нем различных предохранительных устройств, представляет известную опасность для жизни и здоровья людей при легкомысленном обращении с ним

Поэтому, даже при наличии в ружье перехватывателей курков, нужно принимать все меры предосторожности и помнить, что пренебрежение правилами безопасности может привести к трагическим последствиям

Устройство ударно-спускового и предохранительного механизмов удобно для осмотра, чистки и ремонта. Разборка и сборка механизмов ружья несложна и не требует применения специального инструмента.

Ружье пригодно для стрельбы дымным и бездымным (нитро) порохами. Сверление каналов стволов обеспечивает наилучшие результаты при стрельбе с применением бумажных гильз. Возможна стрельба из ружья и с применением металлических гильз, однако в этом случае кучность боя может оказаться ниже кучности, которая указана в паспорте ружья.

Разборка и сборка

Для удобства транспортировки, хранения и технического обслуживания ИЖ-26, его можно разобрать на две основные части – ствольную с цевьем и коробку с ложей. Если наступают времена, когда необходимо провести полную чистку и смазку механизма, либо отремонтировать что-либо, ружье ИЖ-26 разбирается полностью. Алгоритм действий в данном случае выглядит следующим образом:

на себя оттягивается защелка цевья, чтобы последнее отделить от ружья;
запорная планка, приводимая в движение рукой, поворачивается в правую сторону до упора, стволы откидываются вниз. Теперь их можно отделять от коробки с ложей;
выворачивается винт, удерживающий предохранительную скобу. Чтобы отделить от коробки, ее придется повернуть в направлении, противоположном движению стрелки часов;
отворачиваются винты, фиксирующие основу спускового механизма. Два из них располагаются внизу, один – сзади, сверху – находится стяжной, с помощью которого выполняется соединение хвостовика короба с основанием, находящимся под запорным рычагом;
пользуясь отверткой или выколоткой, нанося несильные удары в основание через окошки под ствольные крюки, отделяем взводитель от коробки. Необходимо работать аккуратно, чтобы не растерять пружины;
шейку ложи обхватываем левой рукой, правой – беремся за коробку. Слегка покачивая, вынимаем ее из ложи, выполнив движение вверх-вперед. Перед нами откроется доступ к механизму, чтобы осмотреть его, почистить и смазать;
отворачиваем стопора взводителей вместе с их осями, извлекаем их из коробки. Крепежные винты рекомендуется сразу завернуть на свои места, чтобы не потерять и не перепутать;
снимаем шептала

Для этого выколоткой осторожно выбиваем их оси, извлекаем выколотку, придерживая, достаем шептала вместе с пружинками;
для извлечения курков их оси выбиваются выколоткой. Действовать нужно, положив коробку нижней стороной на стол или доску, чтобы курки под воздействием пружин не вылетали

Из коробки вылетят боевые пружины, после чего можно будет доставать указатели взвода вместе с их пружинами и поводками;
для снятия кнопки предохранителя и движка, выбивается удерживающий ее штифт;
для извлечения пружины запорной планки выворачивают в задней стенке коробки резьбовую втулку, удерживающую ее;
механизм запирания разбирается следующим образом: коробка укладывается нижней плоскостью на стол, выворачивается винт в головке запорного рычага, в открытое резьбовое отверстие вставляется выколотка, с помощью которой рычажная ось выбивается вниз. Действуем осторожно, чтобы не повредить резьбу. Достав рычаг, кольцо и запорную планку, извлекаем нижний запорный элемент (планку) из коробки;
со стороны зеркала коробки выкручивает стопорные винты, вилочным спецключом выворачиваем втулки и достаем бойки.

Для запрессовки рычажной оси в головку рычага, располагаем кольцевой вырез напротив отверстия под кончик предохранительного движка. При этом выступ рычажной оси размещается напротив соответствующего паза, устроенного в планке. Теперь берем выколотку и запрессовываем на свое место ось. Перед установкой спусковых крючков, на свои места устанавливаются указатели взведения курков. Для удобства действий коробку лучше всего перевернуть.

Затем, поместив в паз курок вместе с ограничителем, зафиксировать их выколоткой либо осью-подставкой, отличающейся меньшим диаметром. Точно такие же действия выполнить с другим курком, немного продвинув прошивочный штырь. Теперь аккуратно вставляем в отверстие основной фиксатор, запрессовываем его по месту, одновременно извлекая временный элемент.

Для установки пружины боя, коробку укладывают на ровную деревянную поверхность. Курок поджимается к пазовой стенке – это его положение во время спуска. На дно пазовой выемки закладывается пружинка, подводится к курку. Уперевшись отверткой под основу выступа, надавливаем и резко выполняем смещение вниз-вперед, под курок, чтобы установить пружину.
